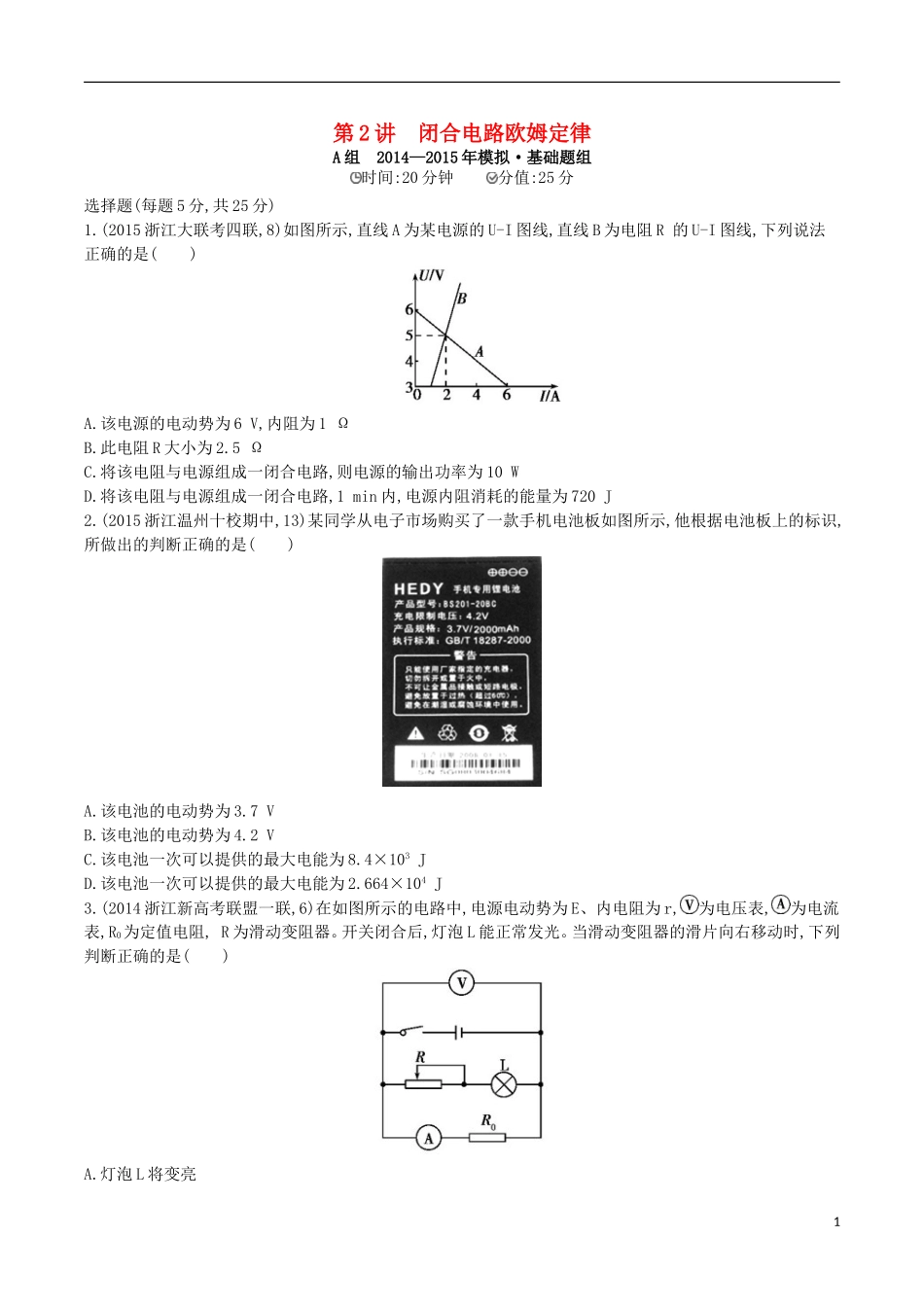

第2讲闭合电路欧姆定律A组2014—2015年模拟·基础题组时间:20分钟分值:25分选择题(每题5分,共25分)1.(2015浙江大联考四联,8)如图所示,直线A为某电源的U-I图线,直线B为电阻R的U-I图线,下列说法正确的是()A.该电源的电动势为6V,内阻为1ΩB.此电阻R大小为2.5ΩC.将该电阻与电源组成一闭合电路,则电源的输出功率为10WD.将该电阻与电源组成一闭合电路,1min内,电源内阻消耗的能量为720J2.(2015浙江温州十校期中,13)某同学从电子市场购买了一款手机电池板如图所示,他根据电池板上的标识,所做出的判断正确的是()A.该电池的电动势为3.7VB.该电池的电动势为4.2VC.该电池一次可以提供的最大电能为8.4×103JD.该电池一次可以提供的最大电能为2.664×104J3.(2014浙江新高考联盟一联,6)在如图所示的电路中,电源电动势为E、内电阻为r,为电压表,为电流表,R0为定值电阻,R为滑动变阻器。开关闭合后,灯泡L能正常发光。当滑动变阻器的滑片向右移动时,下列判断正确的是()A.灯泡L将变亮1B.电压表的示数将增大C.电流表的示数将减小D.电阻R0上消耗的电功率将减小4.(2014北京东城月考,8)按如图所示的电路连接各元件后,闭合开关S,L1、L2两灯泡都能发光。在保证灯泡安全的前提下,当滑动变阻器的滑动头向右移动时,下列判断正确的是()A.L1变亮B.L1变暗C.L2变亮D.L2亮度不变5.(2014浙江效实中学期初,6)如图所示的电路中,两平行金属板A、B水平放置,两板间距离d=40cm。电源电动势E=24V,内电阻r=1Ω,电阻R=15Ω。闭合开关S,待电路稳定后,将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间。若小球带电荷量为q=1×10-2C,质量为m=2×10-2kg,不考虑空气阻力。那么,要使小球恰能到达A板,滑动变阻器接入电路的阻值和此时电源的输出功率为(取g=10m/s2)()A.8Ω、23WB.32Ω、8WC.8Ω、15WD.32Ω、23WB组2014—2015年模拟·提升题组时间:20分钟分值:30分选择题(每题6分,共30分)1.(2014江苏如东中学期末,10)如图电路中,电源电动势为E、内阻为r,闭合开关S,增大可变电阻R的阻值,电压表示数的变化量为ΔU,对应的电流表示数变化量为ΔI。下列判断正确的是()A.电阻R1两端的电压减小,减小量等于ΔUB.电容器的带电荷量减小,减小量小于CΔUC.电压表的示数U和电流表的示数I的比值变大2D.ΔU和ΔI的比值不随R的增大而改变2.(2014江苏如东期中,10)如图所示的电路中,电流表A和电压表V均可视为理想电表。现闭合开关S后,将滑动变阻器滑片P向左移动,下列结论正确的是()A.小灯泡L变亮B.电流表A的示数变小,电压表V的示数变大C.电容器C上电荷量增大D.电源的总功率变大3.(2014浙江诸暨中学一模,16)如图所示为蓄电池与电灯、电动机组成的电路,蓄电池内阻为0.05Ω,电表为理想电表。只接通S1时,电流表示数为10A,电压表示数为12V;再接通S2启动电动机,发现电流表示数由8A逐渐变为9A。设电灯电阻始终不变,则通过电动机的电流变化是()A.由50A逐渐减小到25AB.由25A逐渐增大到50AC.由40A逐渐减小到20AD.由20A逐渐增大到40A4.(2014浙江杭外月考,17)如图所示,电源电动势为E,内阻为r。电路中的R2、R3分别为总阻值一定的滑动变阻器,R0为定值电阻,R1为光敏电阻(其电阻随光照强度增大而减小)。当开关S闭合时,电容器中一带电微粒恰好处于静止状态。下列说法中正确的是()A.只逐渐增大R1的光照强度,电阻R0消耗的电功率变大,电阻R3中有向上的电流B.只调节电阻R3的滑动端P2向上端移动时,电源消耗的电功率变大,电阻R3中有向上的电流C.只调节电阻R2的滑动端P1向下端移动时,电压表示数变大,带电微粒向下运动D.若断开开关S,电容器所带电荷量变大,带电微粒向上运动5.(2014浙江温州十校期中,9)如图所示,电源电动势为E,内阻为r,电阻R0为定值电阻,R1为滑动变阻器,A、B为电容器的两个极板。当滑动变阻器R1的滑动端处于某位置时,A、B两板间的带电油滴静止不动。则下列说法中正确的是()3A.仅把R1的滑动端向下滑动时,电流表读数增大,油滴向上运动B.仅把R1的滑动端向上滑动时,电流表读数减小,油滴向上运动C.仅把两极板A、B间距离增大,油滴向上运动,电流表读数不变D.若R0突然断路,油滴仍静止不动,电流表读数变为零A组2014—2015年模拟·基础题组选择题1.BC电源内阻r=Ω=0.5Ω...
