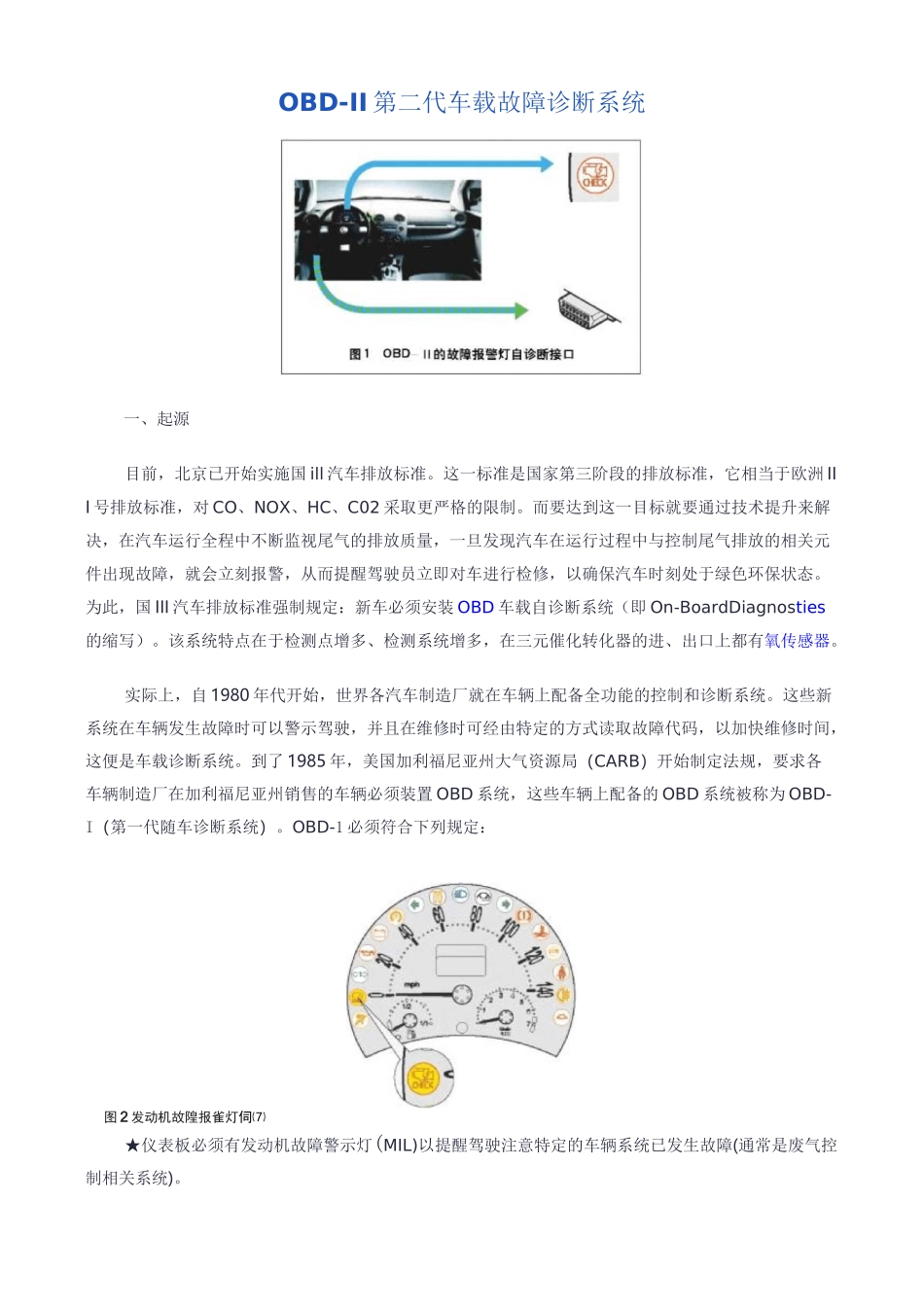

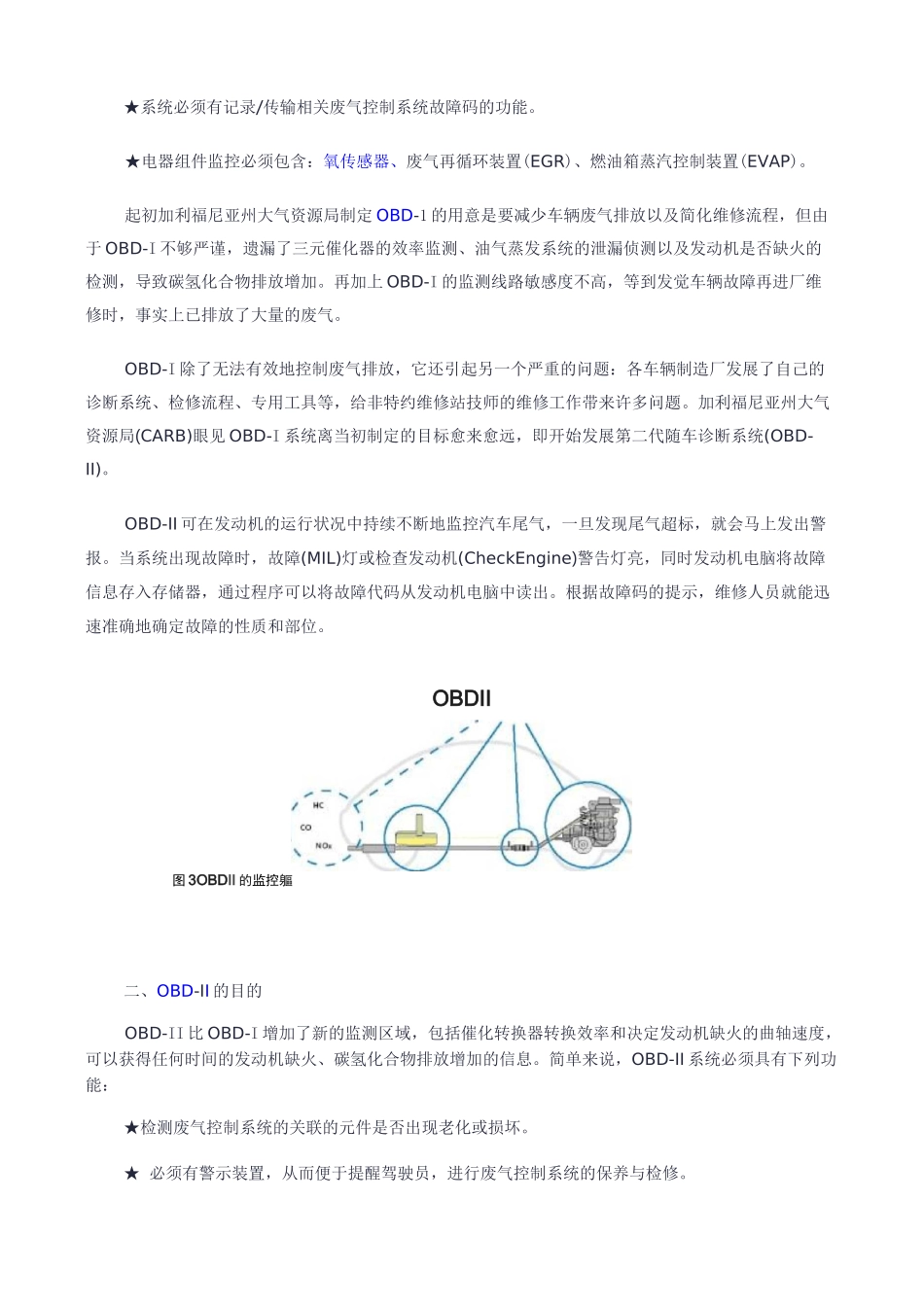

OBD-II第二代车载故障诊断系统一、起源目前，北京已开始实施国ill汽车排放标准。这一标准是国家第三阶段的排放标准，它相当于欧洲III号排放标准，对CO、NOX、HC、C02采取更严格的限制。而要达到这一目标就要通过技术提升来解决，在汽车运行全程中不断监视尾气的排放质量，一旦发现汽车在运行过程中与控制尾气排放的相关元件出现故障，就会立刻报警，从而提醒驾驶员立即对车进行检修，以确保汽车时刻处于绿色环保状态。为此，国III汽车排放标准强制规定：新车必须安装OBD车载自诊断系统（即On-BoardDiagnosties的缩写）。该系统特点在于检测点增多、检测系统增多，在三元催化转化器的进、出口上都有氧传感器。实际上，自1980年代开始，世界各汽车制造厂就在车辆上配备全功能的控制和诊断系统。这些新系统在车辆发生故障时可以警示驾驶，并且在维修时可经由特定的方式读取故障代码，以加快维修时间，这便是车载诊断系统。到了1985年，美国加利福尼亚州大气资源局（CARB）开始制定法规，要求各车辆制造厂在加利福尼亚州销售的车辆必须装置OBD系统，这些车辆上配备的OBD系统被称为OBD-I（第一代随车诊断系统）。OBD-1必须符合下列规定：图2发动机故隍报雀灯伺⑺★仪表板必须有发动机故障警示灯(MIL)以提醒驾驶注意特定的车辆系统已发生故障(通常是废气控制相关系统)。★系统必须有记录/传输相关废气控制系统故障码的功能。★电器组件监控必须包含：氧传感器、废气再循环装置(EGR)、燃油箱蒸汽控制装置(EVAP)。起初加利福尼亚州大气资源局制定OBD-1的用意是要减少车辆废气排放以及简化维修流程，但由于OBD-I不够严谨，遗漏了三元催化器的效率监测、油气蒸发系统的泄漏侦测以及发动机是否缺火的检测，导致碳氢化合物排放增加。再加上OBD-I的监测线路敏感度不高，等到发觉车辆故障再进厂维修时，事实上已排放了大量的废气。OBD-I除了无法有效地控制废气排放，它还引起另一个严重的问题：各车辆制造厂发展了自己的诊断系统、检修流程、专用工具等，给非特约维修站技师的维修工作带来许多问题。加利福尼亚州大气资源局(CARB)眼见OBD-I系统离当初制定的目标愈来愈远，即开始发展第二代随车诊断系统(OBD-II)。OBD-II可在发动机的运行状况中持续不断地监控汽车尾气，一旦发现尾气超标，就会马上发出警报。当系统出现故障时，故障(MIL)灯或检查发动机(CheckEngine)警告灯亮，同时发动机电脑将故障信息存入存储器，通过程序可以将故障代码从发动机电脑中读出。根据故障码的提示，维修人员就能迅速准确地确定故障的性质和部位。OBDII图3OBDII的监控軀二、OBD-II的目的OBD-II比OBD-I增加了新的监测区域，包括催化转换器转换效率和决定发动机缺火的曲轴速度，可以获得任何时间的发动机缺火、碳氢化合物排放增加的信息。简单来说，OBD-II系统必须具有下列功能：★检测废气控制系统的关联的元件是否出现老化或损坏。★必须有警示装置，从而便于提醒驾驶员，进行废气控制系统的保养与检修。★监控传感器和执行器的功能。★使用标准化的故障码，并且可用通用的仪器读取。三、OBD-II的检测原理1、三元催化器三元催化器是安装在汽车排气系统中最重要的机外净化装置，它可将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气。由于这种催化器可同时将废气中的三种主要有害物质转化为无害物质，故称三元。当高温的汽车尾气通过净化装置时，三元催化器中的净化剂将增强CO、HC和NOx三种气体的活性，促使其进行一定的氧化-还原化学反应，其中CO在高温下氧化成为无色、无毒的二氧化碳气体;HC化合物在高温下氧化成水(H2O)和二氧化碳；NOx还原成氮气和氧气。三种有害气体变成无害气体，使汽车尾气得以净化。那么，OBD-II对三元催化器作了哪些检测呢？我们知道，当三元催化器老化时或者三元催化器损坏时，就会严重削弱其氧化-还原能力，从而造成发动机尾气严重超标。因此，OBD-II在发动机运行过程中将持续对CO的含量进行检测。在故障诊断期间，发动机电脑将不断比较上游氧传感器和下游氧传感器的信号，使之保持在一定的转换比例上。正常工作条件下，发动机运转后，上游氧传感器...
