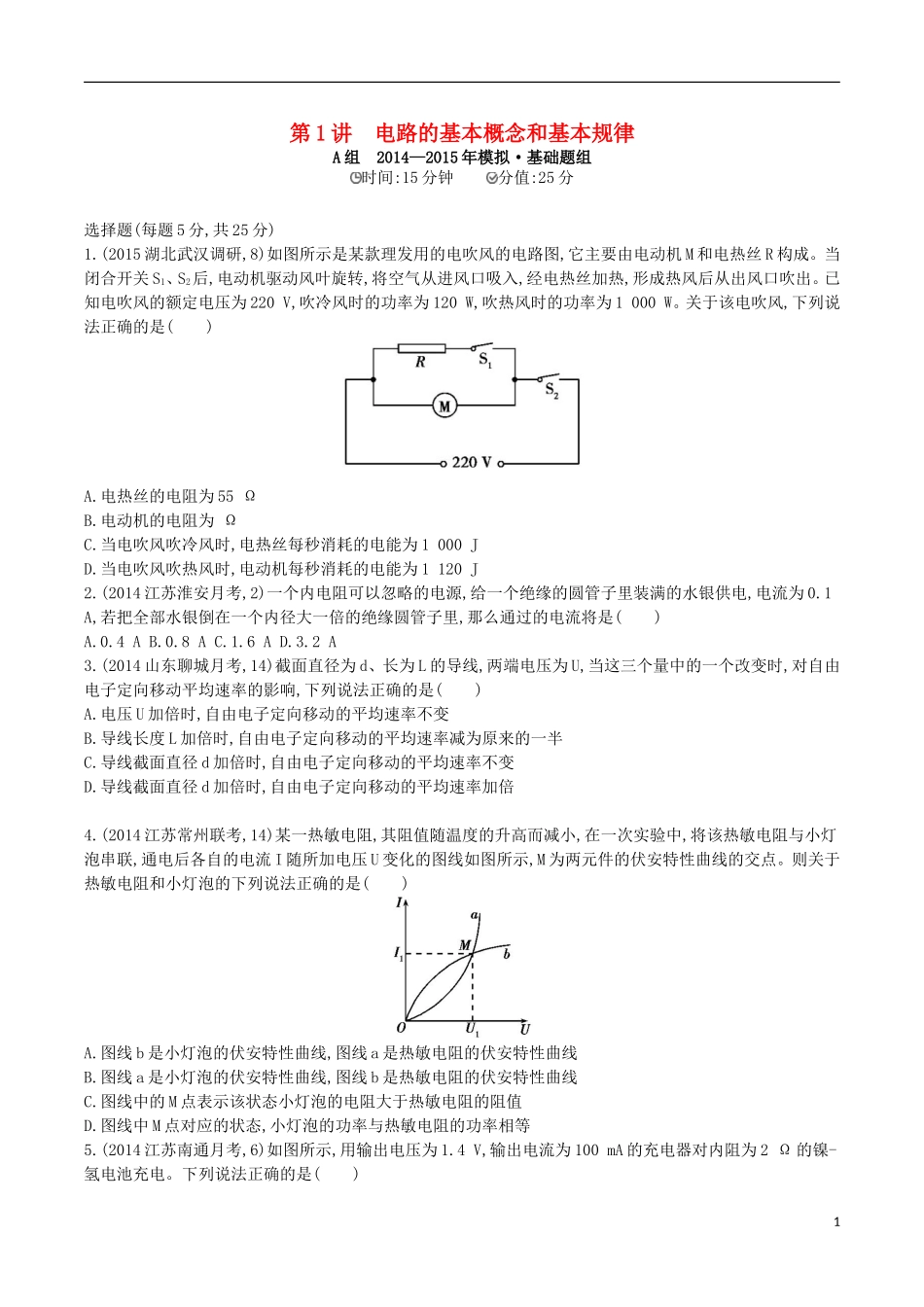

第1讲电路的基本概念和基本规律A组2014—2015年模拟·基础题组时间:15分钟分值:25分选择题(每题5分,共25分)1.(2015湖北武汉调研,8)如图所示是某款理发用的电吹风的电路图,它主要由电动机M和电热丝R构成。当闭合开关S1、S2后,电动机驱动风叶旋转,将空气从进风口吸入,经电热丝加热,形成热风后从出风口吹出。已知电吹风的额定电压为220V,吹冷风时的功率为120W,吹热风时的功率为1000W。关于该电吹风,下列说法正确的是()A.电热丝的电阻为55ΩB.电动机的电阻为ΩC.当电吹风吹冷风时,电热丝每秒消耗的电能为1000JD.当电吹风吹热风时,电动机每秒消耗的电能为1120J2.(2014江苏淮安月考,2)一个内电阻可以忽略的电源,给一个绝缘的圆管子里装满的水银供电,电流为0.1A,若把全部水银倒在一个内径大一倍的绝缘圆管子里,那么通过的电流将是()A.0.4AB.0.8AC.1.6AD.3.2A3.(2014山东聊城月考,14)截面直径为d、长为L的导线,两端电压为U,当这三个量中的一个改变时,对自由电子定向移动平均速率的影响,下列说法正确的是()A.电压U加倍时,自由电子定向移动的平均速率不变B.导线长度L加倍时,自由电子定向移动的平均速率减为原来的一半C.导线截面直径d加倍时,自由电子定向移动的平均速率不变D.导线截面直径d加倍时,自由电子定向移动的平均速率加倍4.(2014江苏常州联考,14)某一热敏电阻,其阻值随温度的升高而减小,在一次实验中,将该热敏电阻与小灯泡串联,通电后各自的电流I随所加电压U变化的图线如图所示,M为两元件的伏安特性曲线的交点。则关于热敏电阻和小灯泡的下列说法正确的是()A.图线b是小灯泡的伏安特性曲线,图线a是热敏电阻的伏安特性曲线B.图线a是小灯泡的伏安特性曲线,图线b是热敏电阻的伏安特性曲线C.图线中的M点表示该状态小灯泡的电阻大于热敏电阻的阻值D.图线中M点对应的状态,小灯泡的功率与热敏电阻的功率相等5.(2014江苏南通月考,6)如图所示,用输出电压为1.4V,输出电流为100mA的充电器对内阻为2Ω的镍-氢电池充电。下列说法正确的是()1A.电能转化为化学能的功率为0.12WB.充电器输出的电功率为0.14WC.充电时,电池消耗的热功率为0.02WD.充电器把0.14W的功率储存在电池内B组2014—2015年模拟·提升题组时间:30分钟分值:50分一、选择题(每题5分,共20分)1.(2014北京东城月考,9)如图所示,电源电动势E=36V,内阻r=1Ω,电灯上标有“6V12W”的字样,直流电动机线圈电阻R=2Ω。接通电源后,电灯恰能正常发光,下列说法正确的是()A.电路中的电流大小为6AB.电动机产生的热功率为56WC.电动机的机械效率为85.7%D.电源的输出功率为72W2.(2014浙江金华十校期末,8)在研究微型电动机的性能时,可采用如图所示的实验电路。当调节滑动变阻器R,用外力使电动机停止转动时,电流表和电压表的示数分别为1.0A和2.0V;重新调节R,使电动机恢复正常运转时,电流表和电压表的示数分别为2.0A和15.0V。则有关这台电动机正常运转时的说法正确的是()A.电动机的输出功率为8WB.电动机的输出功率为22WC.电动机的内电阻为2ΩD.电动机的内电阻为7.5Ω3.(2014浙江金华十校期末,6)一只普通旧干电池,用电压表测量其电动势时,示数仍接近1.5V。现对该电池做下述两种处理:①让它给一个额定电压为1.5V的小灯泡供电时,发现小灯泡完全不亮。②把它装在额定电压也为1.5V的电子钟内时,电子钟仍能正常工作较长时间。对上述两种情形比较和分析,下述说法正确的是()A.情形①中的电路电流较情形②小B.情形①中的路端电压较情形②大2C.小灯泡的电阻远大于电子钟的电阻D.小灯泡的额定功率远大于电子钟的额定功率4.(2014北京海淀期末,5)如图所示电路,电源电动势为E,内阻为r。当开关S闭合后,小型直流电动机M和指示灯L都恰能正常工作。已知指示灯L的电阻为R0,额定电流为I,电动机M的线圈电阻为R,则下列说法中正确的是()A.电动机的额定电压为IRB.电动机的输出功率为IE-I2RC.电源的输出功率为IE-I2rD.整个电路的热功率为I2(R0+R+r)二、非选择题(5题18分,6题12分,共30分)5.(2015浙江大联考四联,16)感冒药等医用药品物料配比常常要求严格精确,人工称重既繁琐又不精确,工业大规模生产中常常利用“吊斗式”电子秤根据设计实现物料的精确投放。图甲所示的是“吊斗式”电子秤...
