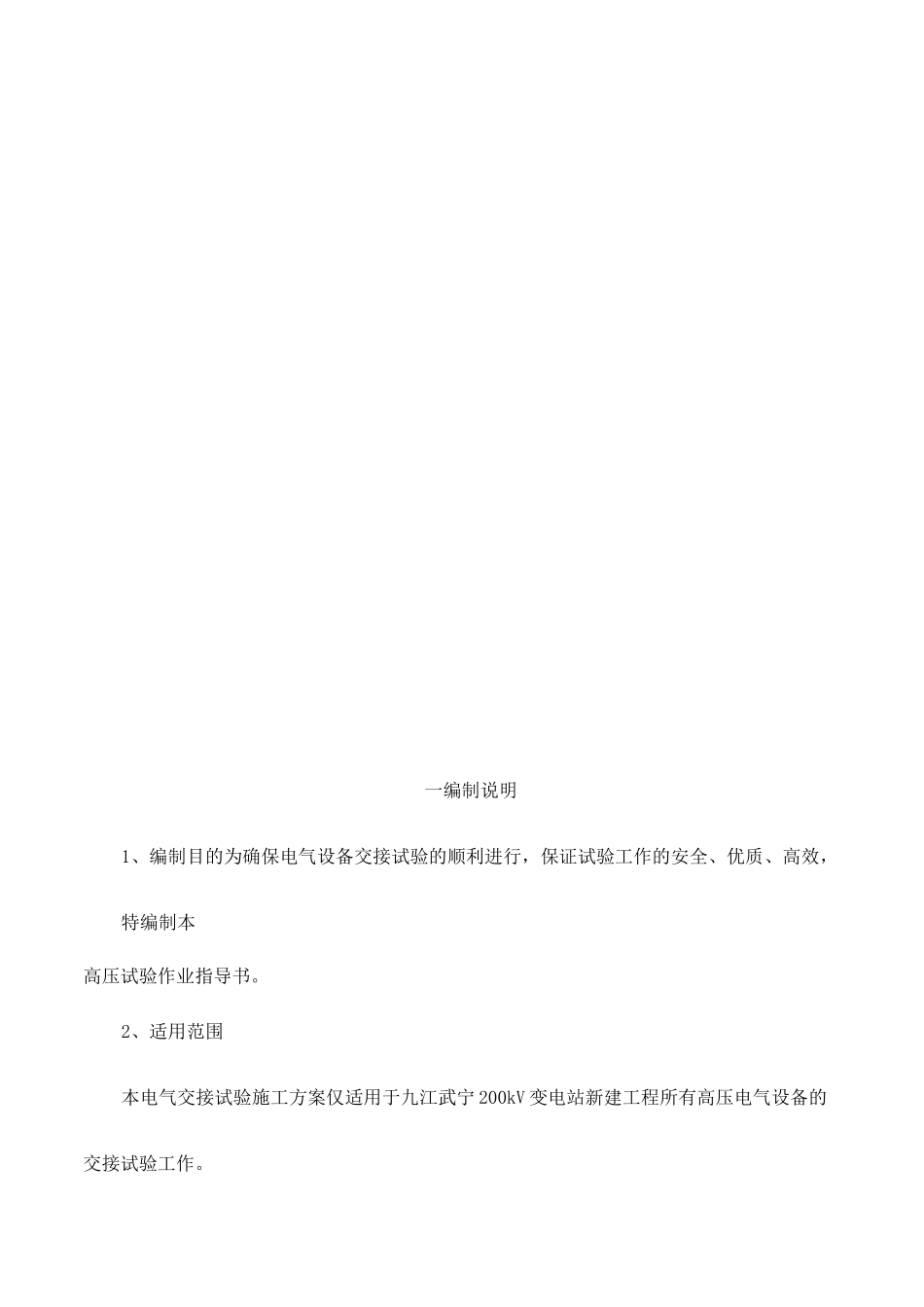

目录一编制说明1、编制目的为确保电气设备交接试验的顺利进行，保证试验工作的安全、优质、高效，特编制本高压试验作业指导书。2、适用范围本电气交接试验施工方案仅适用于九江武宁200kV变电站新建工程所有高压电气设备的交接试验工作。3、编制依据1、89号《》基建质量〔2010〕322号2、国家电网公司关于印发《（国家电网安质〔2016〕212号；3、《》国家电网生〔2012〕352号4、《》（试行；5、《电气装置安装工程电气设备交接试验标准》（GB50150-2006）6、《输变电工程安全文明施工标准》（Q/GDW250-2009）7、江西省电力勘测设计院施工蓝图；二、工程概况1、工程简介项目名称工程规模九江武宁220kV变电站新建工程180MVA主变压器1台220kV线路间隔2回（220kV双母线）110kV线路间隔5回（110kV双母线）10kV线路间隔6回（10kV单母线）10kV并联电容器3X8Mvar项目名称工程规模10kV并联电抗器lXIOMvar2、主要工作量序号类别名称试验项目试验依据数量1高压试验电力变压器测量绕组连同套管的直流电阻《电气装置安装工程电气设备交接试验标准》GB50150—2006220kV变压器1台检杳所有分接头的电压比检查变压器的三相接线组别和单相变压器引出线的极性测量与铁心绝缘的各紧固件（连接片可拆开者）及铁心（有外引接地线的）绝缘电非纯瓷套管的试验测量绕组连同套管的绝缘电阻、吸收比或极化指数测量绕组连同套管的介质损耗角正切值tan5测量绕组连同套管的直流泄漏电流绕组连同套管的交流耐压试验序号类别名称试验项目试验依据数量2高压试验互感器测量绕组的绝缘电阻《电气装置安装工程电气设备交接试验标准》GB50150—2006国家电网公司办公厅基建【2008】20号《基建类和生产类标准差异协调统条款》国家电网科【2011】12号《基建与生产类标准差异协调统条款》220kV电压互感器5台220kV电流互感器3组110kV电压互感器11台110kV电流互感器7组10kV电压互感器1组10kV电流互感器12组测量35kV及以上电压等级互感器的介质损耗角正切值tan5交流耐压试验绝缘介质性能试验测量绕组的直流电阻检查接线组别和极性测量电流互感器的励磁特性曲线测量电磁式电压互感器的励磁特性3高压试真空断测量绝缘电阻《电气装置安装工程电气设备交接试验标12台测量每相导电回路的电阻验路器交流耐压试验准》GB50150—2006测量断路器主触头的分、合闸时间，测量分、合闸的同期性，测量分、合闸时触头的弹跳时间测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻断路器操动机构的试验4高压试验六氟化硫断路器测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB50150—2006220kV断路器3台110kV断路器7台测量每相导电回路的电阻测量断路器的分、合闸时间测量断路器的分、合闸速度测量断路器主、辅触头分、合闸的同期性及配合时间测量断路器分、合闸线圈绝缘电阻及直流电阻断路器操动机构的试验5高隔测量负荷开关导电回路的电阻《电气装置安装工程220kV隔离开压试验离开关操动机构的试验电气设备交接试验标准》GB50150—2006关8组110kV隔离开关22组6高压试验套管测量绝缘电阻220kV套管3根110kV套管3根中性点套管2根测量20kV及以上非纯瓷套管的介质损耗角正切值tan6和电容值《电气装置安装工程电气设备交接试验标绝缘油的试验准》GB50150—2006序号类别名称试验项目试验依据数量7高压试验悬式绝缘子和支柱绝测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB50150—2006约1245片交流耐压试验缘子8高压试验电力电缆测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB50150—200610kV电缆11根交流耐压试验测量金属屏蔽层电阻和导体电阻比检查电缆线路两端的相位9高压试验电容器测量绝缘电阻《电气装置安装工程电气设备交接试验标准》GB50150—20063台测量耦合电容器、断路器电容器的介质损耗角正切值tan5及电容值并联电容器交流耐压试验10高压试验避雷器测量金属氧化物避雷器及基座绝缘电阻《电气装置安装工程电气设备交接试验标准》GB50150—2006220kV避雷器3组110kV避雷器6组10kV避雷器13组测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄漏电流检查放电记数器动作情况及监视电流表指示11高压试...
