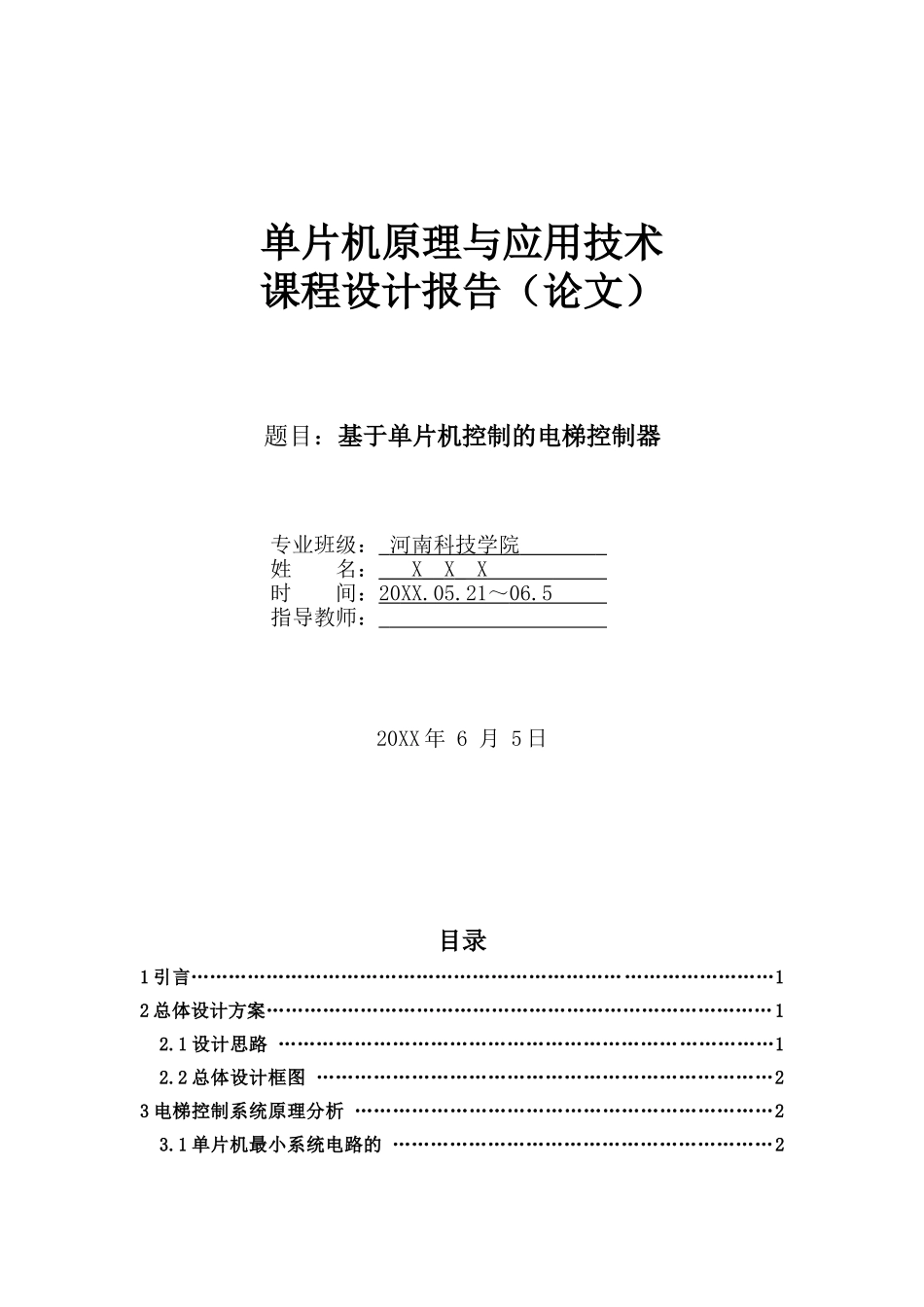

单片机原理与应用技术课程设计报告(论文)题目:基于单片机控制的电梯控制器专业班级:河南科技学院姓名:___X__X_X时间:20XX.05.21~06.5指导教师:20XX年6月5日目录1引言…………………………………………………………………………………12总体设计方案………………………………………………………………………12.1设计思路……………………………………………………………………12.2总体设计框图………………………………………………………………23电梯控制系统原理分析…………………………………………………………23.1单片机最小系统电路的……………………………………………………23.2控制电路的设计……………………………………………………………33.2.1电梯内部呼叫电路和电机状态显示电路……………………………33.2.2电梯外部呼叫电路……………………………………………………33.2.3电机控制电路…………………………………………………………43.3显示楼层电路………………………………………………………………44程序流程图………………………………………………………………………54.1主程序流程图………………………………………………………………54.2选择要去的楼层子程序流程图………………………………………………65总结与体会………………………………………………………………………7参考文献……………………………………………………………………………8附录1………………………………………………………………………………9附录2………………………………………………………………………………9附录………………………………………………………………………………10电梯控制器课程设计任务书1.设计目的与要求1.1基本功能(1)显示:本设计要求实现6层控制,实时显示电梯所在楼层位置。(2)升降控制:采用一台电动机的正反转来实现电梯的升降。(3)具备不可逆响应的功能:电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向呼叫均无效。1.2扩展功能(1)可增加人性化的按键语音服务功能。(2)可增加遥控或感应操作功能。2.设计内容(1)画出电路原理图,正确使用逻辑关系;(2)确定元器件及元件参数;(3)进行电路模拟仿真;(4)SCH文件生成与打印输出;3.编写设计报告写出设计的全过程,附上有关资料和图纸,有心得体会。4.答辩在规定时间内,完成叙述并回答问题。基于单片机控制的电梯控制器摘要:单片机即单片微型计算机(Single-ChipMicrocomputer),是集CPU,RAM,ROM,定时,计数和多种接口于一体的微控制器。其中51单片机是各种单片机中最为典型和最有代表性的一种,广泛应用于各个领域.电梯是集机械原理应用、电气控制技术、微处理器技术、系统工程学等多学科和技术分支于一体的机电设备,它是建筑中常用的交通工具。本设计选择AT89S51为核心控制元件,设计了一个六层电梯系统,使用C语言进行编程,实现运送乘客到任意楼层,并且实时显示电梯的楼层和电梯上下情况。利用单片机控制电梯有成本低,通用性强,灵活性大及易于实现复杂控制等优点。关键词:电梯AT89S51LED显示电机正反转控制楼层显示1引言随着人们生活水平的不断提高和国名经济的迅速发展。各大城市建筑物在不断向高层化发展。因此电梯在我们的生活中起着举足轻重的作用。电梯已不仅是一种生产环节中的重要设备,更是一种人们频繁乘用的交通运输设备。因此电梯控制技术也在不断的进步和完善,常用的控制技术主要的有两种技术:基于PLC控制和基于单片机控制两大技术。用PLC控制的电梯性能可靠、稳定,但是造价太高。基于单片机控制的电梯可以大大的降低成本而且运行也较可靠,所以现在电梯控制中大多数采用单片机控制。本文基于单片机89SC51来控制各部分电路,采用单片机构成控制系统,可大大降低成本,而且做成专用控制系统,程序被固化,加强了保密性,提高了可靠性。2总体设计方案电梯控制系统由外部呼叫,内部呼叫,电机控制电路,楼层显示部分等组成。电梯在各楼层的定位本应采用行程开关或者传感器,由于条件限制,采用延时控制。相邻楼层间升降时间设为3秒。...
