基坑砖模砌筑措施VIP免费

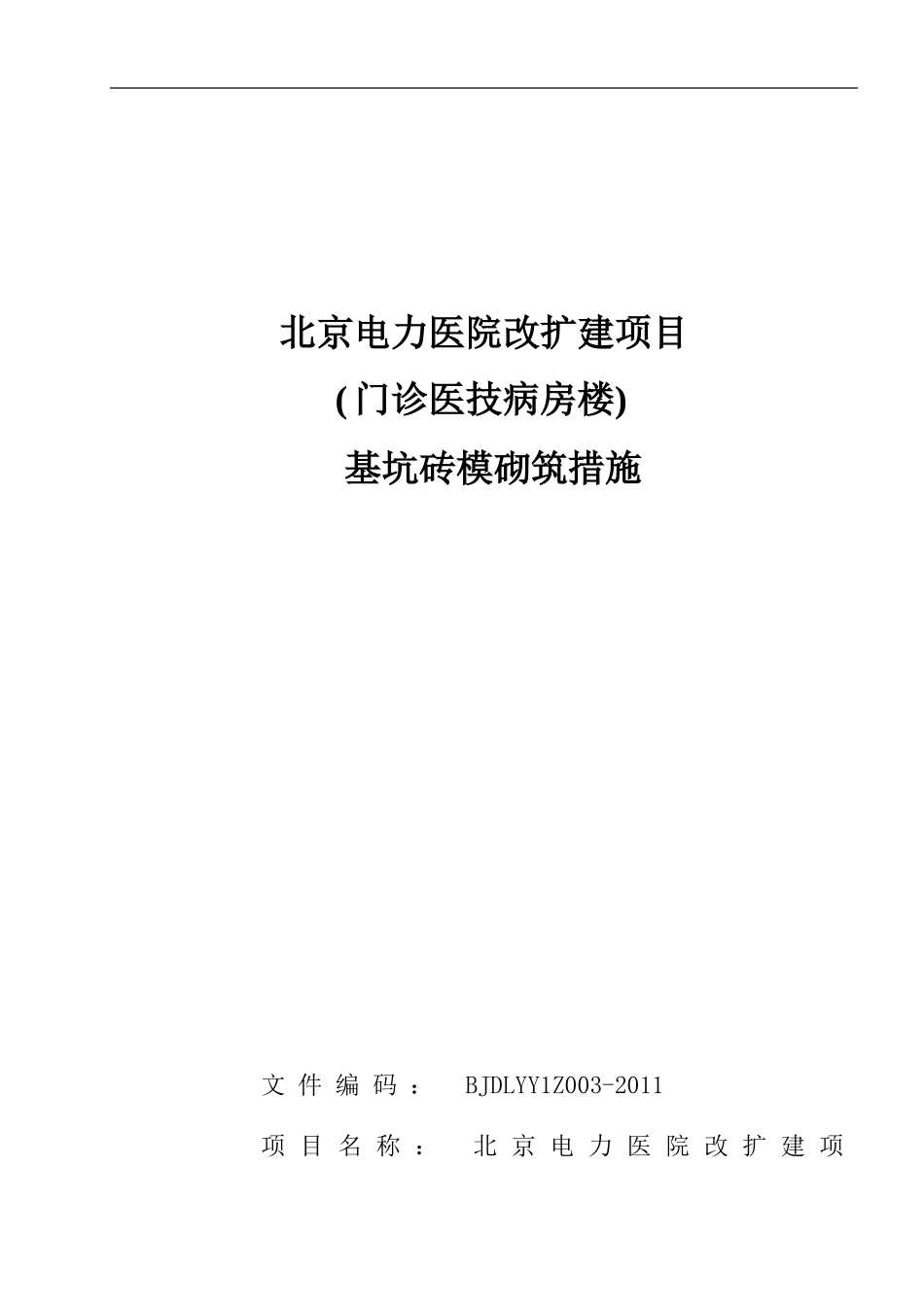

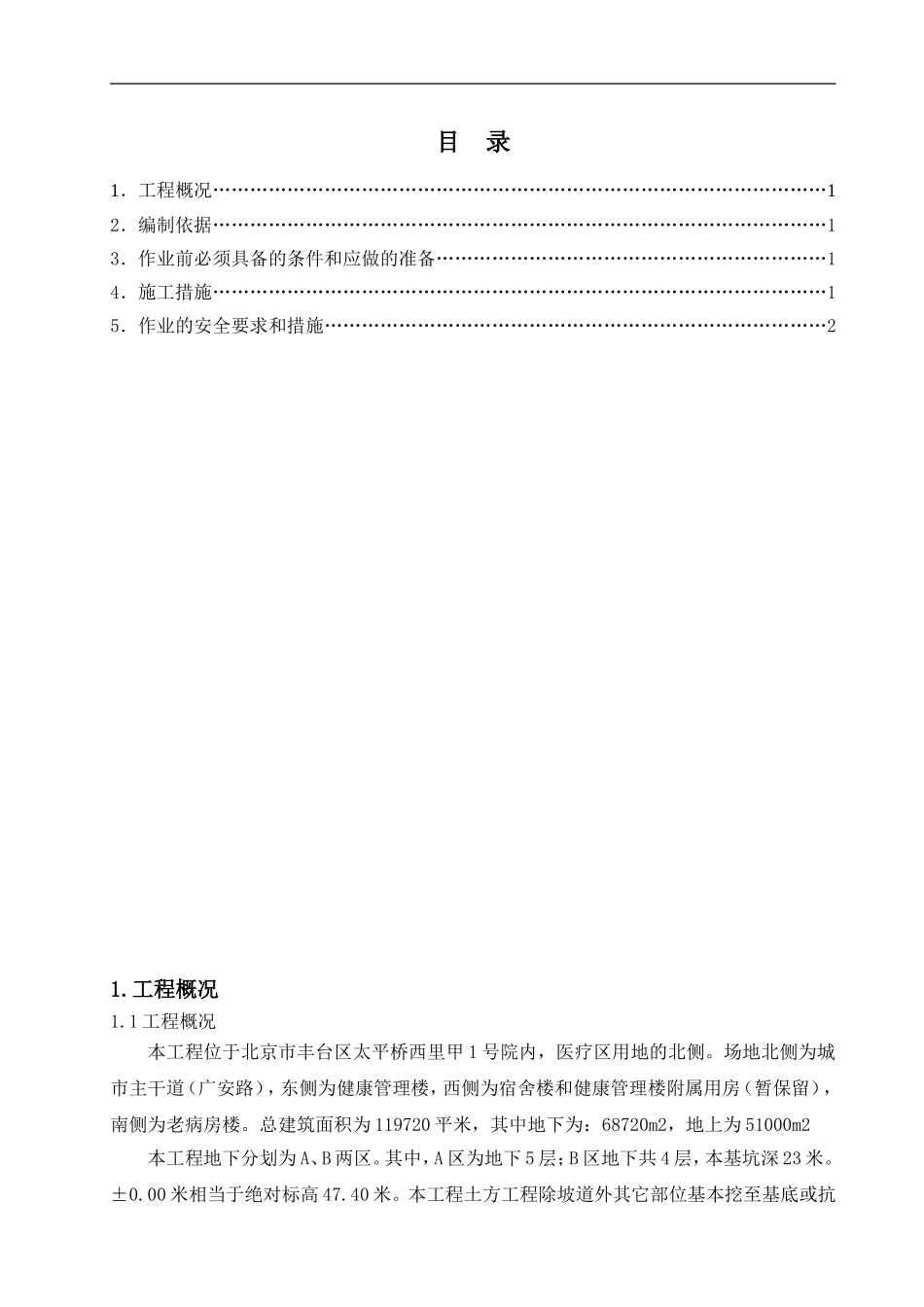

北京电力医院改扩建项目(门诊医技病房楼)基坑砖模砌筑措施文件编码：BJDLYY1Z003-2011项目名称：北京电力医院改扩建项目施工单位：天津电力建设公司日期：2011年05月04日版次：A第2页共27页目录1．工程概况………………………………………………………………………………………12．编制依据………………………………………………………………………………………13．作业前必须具备的条件和应做的准备………………………………………………………14．施工措施………………………………………………………………………………………15．作业的安全要求和措施………………………………………………………………………21.工程概况1.1工程概况本工程位于北京市丰台区太平桥西里甲1号院内，医疗区用地的北侧。场地北侧为城市主干道（广安路），东侧为健康管理楼，西侧为宿舍楼和健康管理楼附属用房（暂保留），南侧为老病房楼。总建筑面积为119720平米，其中地下为：68720m2，地上为51000m2本工程地下分划为A、B两区。其中，A区为地下5层；B区地下共4层，本基坑深23米。±0.00米相当于绝对标高47.40米。本工程土方工程除坡道外其它部位基本挖至基底或抗文件编号：BJDLYY1Z003-2011文件名称：基坑砖模砌筑措施浮桩施工标高。为加快施工进度，目前主楼区域四周高低差部位及筏板基础四周外模拟采用以砖代模的方法施工，用于施工垫层及防水工程。2．编制依据2.1《职业健康安全与环境管理职责》2.2北京市建筑工程施工安全操作规程2.3建筑工程施工质量验收统一标准（GB50300-2001）2.4《建筑施工手册》2.5初设图纸3.作业前必须具备的条件和应做的准备3.1砌筑措施编制完，经审批合格;3.2作业前的技术安全交底完成3.3作业所用材料检验合格3.4施工中使用的工器具齐全完好；3.5劳动保护用品齐全；4．施工措施本次施工为主楼区域及基础底板周围区域以砖代模工程,砌筑建筑面积为14000m2。标高已经引测至基坑下面，在基坑圆弧处有红色油漆标志标注标高，另外在基坑东侧也用红色油漆标注标高。坐标通过项目部作业测量人员引测至基坑底部，并订木桩做好标记。水泥采用普通硅酸盐水泥或者矿渣硅酸盐水泥，其强度不宜大于42.5级。砌筑用砂采用中砂。砌筑采用MU10机制红砖，砖模为24墙，M5水泥砂浆砌筑，砖模顶面及砖模内侧1：2水泥砂浆磨光面。抹灰厚20mm，原浆压光。抹灰前对其表面均匀洒水湿润。砌筑前先根据施工图纸和砌块尺寸、灰缝宽度、厚度确定砌块皮数和排数，以保证砌体尺寸。主楼区域南侧砖模砌筑顶标高为-22.50米，北侧砖模砌筑顶标高为22.70米。西侧砖模砌筑顶标高为-22.10米。砌筑顶标高误差不得大于3mm。砖模从-23.47米开始砌筑。基坑周圈砖模砌筑为所属区域底板厚度加上300mm，为砖模的高度。材料运输至主楼中心部位码放整齐，基坑周围砌筑用砖通过小推车及塔吊进行运输，红砖码放高度不超过1.8米。砌筑前必须清除砌块上的污物和碎屑。砌筑时上下皮砖或砌块应错缝搭砌，搭接长度不小于砌块长度的1/3。灰缝应横平竖直，灰浆饱满，砖墙灰缝宽度宜为10mm，且不应小于8mm，也不应大于12mm。砖墙底标高不同时，应从低处砌起，并应由高处向低处搭砌，搭砌长度不应小于砖基础大放脚的高度。砖基础的转角处和交接处应同时砌筑，当不能同时砌筑时，应留置斜槎。砖第1页共3页文件编号：BJDLYY1Z003-2011文件名称：基坑砖模砌筑措施墙采用梅花丁砌形式砌筑，同皮中顺砖与丁砖相间，丁砖的上下均为顺砖，并位于顺砖中间，上下皮垂直灰缝相互错开1/4砖长。砖墙的转角处、交接处，为错缝需要加砌配砖。砂浆严格按配合比搅拌，计量准确，机械搅拌砂浆不得少于2分钟，并悬挂配合比标牌。现场配合比标牌必须现场操作人员能够实际操作，而且必须固定人员操作及进行机械搅拌砌筑前必须提前1—2d对红砖进行浇水湿润，砖含水率应为10%-15%，可降砖砸开检查砖的含水率。砌筑铺浆长度不得超过750mm，气温超过30度时铺浆长度不得超过500mm。砌筑砂浆试块强度验收时其强度合格标准必须符合以下规定：抽检数量：每一检验批且不超过250m3砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。检验方法：在砂...
