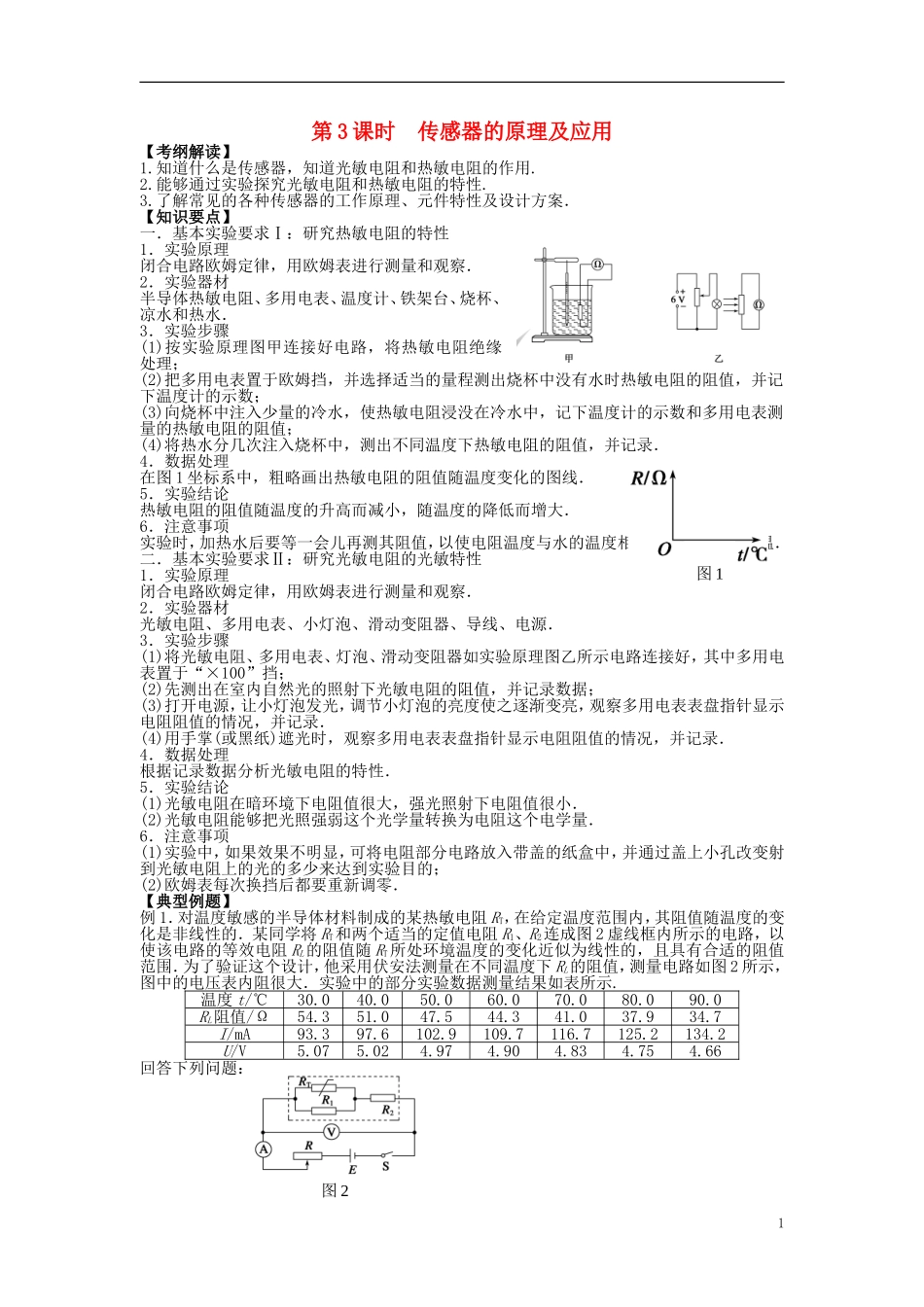

第3课时传感器的原理及应用【考纲解读】1.知道什么是传感器，知道光敏电阻和热敏电阻的作用.2.能够通过实验探究光敏电阻和热敏电阻的特性.3.了解常见的各种传感器的工作原理、元件特性及设计方案．【知识要点】一．基本实验要求Ⅰ：研究热敏电阻的特性1．实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．2．实验器材半导体热敏电阻、多用电表、温度计、铁架台、烧杯、凉水和热水．3．实验步骤(1)按实验原理图甲连接好电路，将热敏电阻绝缘处理；(2)把多用电表置于欧姆挡，并选择适当的量程测出烧杯中没有水时热敏电阻的阻值，并记下温度计的示数；(3)向烧杯中注入少量的冷水，使热敏电阻浸没在冷水中，记下温度计的示数和多用电表测量的热敏电阻的阻值；(4)将热水分几次注入烧杯中，测出不同温度下热敏电阻的阻值，并记录．4．数据处理在图1坐标系中，粗略画出热敏电阻的阻值随温度变化的图线．5．实验结论热敏电阻的阻值随温度的升高而减小，随温度的降低而增大．6．注意事项实验时，加热水后要等一会儿再测其阻值，以使电阻温度与水的温度相同，并同时读出水温．二．基本实验要求Ⅱ：研究光敏电阻的光敏特性1．实验原理闭合电路欧姆定律，用欧姆表进行测量和观察．2．实验器材光敏电阻、多用电表、小灯泡、滑动变阻器、导线、电源．3．实验步骤(1)将光敏电阻、多用电表、灯泡、滑动变阻器如实验原理图乙所示电路连接好，其中多用电表置于“×100”挡；(2)先测出在室内自然光的照射下光敏电阻的阻值，并记录数据；(3)打开电源，让小灯泡发光，调节小灯泡的亮度使之逐渐变亮，观察多用电表表盘指针显示电阻阻值的情况，并记录．(4)用手掌(或黑纸)遮光时，观察多用电表表盘指针显示电阻阻值的情况，并记录．4．数据处理根据记录数据分析光敏电阻的特性．5．实验结论(1)光敏电阻在暗环境下电阻值很大，强光照射下电阻值很小．(2)光敏电阻能够把光照强弱这个光学量转换为电阻这个电学量．6．注意事项(1)实验中，如果效果不明显，可将电阻部分电路放入带盖的纸盒中，并通过盖上小孔改变射到光敏电阻上的光的多少来达到实验目的；(2)欧姆表每次换挡后都要重新调零．【典型例题】例1．对温度敏感的半导体材料制成的某热敏电阻RT，在给定温度范围内，其阻值随温度的变化是非线性的．某同学将RT和两个适当的定值电阻R1、R2连成图2虚线框内所示的电路，以使该电路的等效电阻RL的阻值随RT所处环境温度的变化近似为线性的，且具有合适的阻值范围．为了验证这个设计，他采用伏安法测量在不同温度下RL的阻值，测量电路如图2所示，图中的电压表内阻很大．实验中的部分实验数据测量结果如表所示.温度t/℃30.040.050.060.070.080.090.0RL阻值/Ω54.351.047.544.341.037.934.7I/mA93.397.6102.9109.7116.7125.2134.2U/V5.075.024.974.904.834.754.66回答下列问题：图21图1(1)根据图2所示的电路，在图3所示的实物图上连线．图3图4(2)为了检验RL与t之间近似为线性关系，在坐标纸(图4)上作出RL－t关系图线．(3)在某一温度下，电路中的电流表、电压表的示数如图5、6所示，电流表的读数为________，电压表的读数为________．此时等效电阻RL的阻值为________；热敏电阻所处环境的温度约为________．图5图6例2．为了节能和环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强照度越大，照度单位为lx)．某光敏电阻ROS在不同照度下的阻值如表所示：照度(lx)0.20.40.60.81.01.2电阻(kΩ)754028232018(1)根据表中数据，请在图9给定的坐标系中描绘出光敏电阻阻值随照度变化的曲线，并说明光敏电阻阻值随照度变化的特点．(2)如图10所示，当1、2两端所加电压上升至2V时，控制开关自动启动照明系统，请利用下列器材设计一个简单电路给1、2两端提供电压，要求当天色渐暗、照度降低至1.0lx时启动照明系统，在虚线框内完成电路原理图．(不考虑控制开关对所设计电路的影响)图9图10提供的器材如下：光敏电阻ROS(符号，阻值见上面表格)，直流电源E(电动势3V，内阻不计)；定值电阻：R1＝10kΩ，R2＝20kΩ，R3＝40kΩ...
