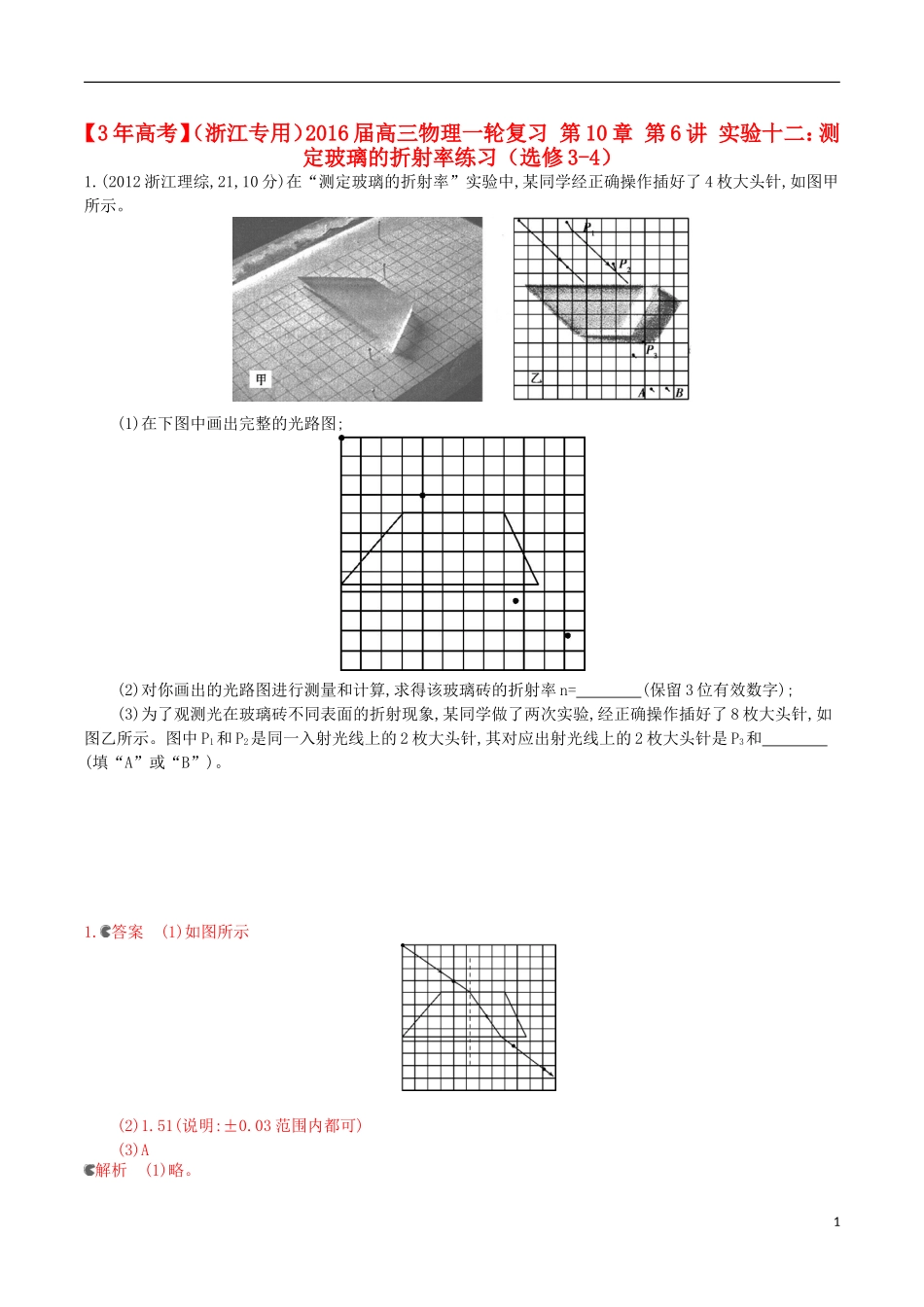

【3年高考】（浙江专用）2016届高三物理一轮复习第10章第6讲实验十二：测定玻璃的折射率练习（选修3-4）1.(2012浙江理综,21,10分)在“测定玻璃的折射率”实验中,某同学经正确操作插好了4枚大头针,如图甲所示。(1)在下图中画出完整的光路图;(2)对你画出的光路图进行测量和计算,求得该玻璃砖的折射率n=(保留3位有效数字);(3)为了观测光在玻璃砖不同表面的折射现象,某同学做了两次实验,经正确操作插好了8枚大头针,如图乙所示。图中P1和P2是同一入射光线上的2枚大头针,其对应出射光线上的2枚大头针是P3和(填“A”或“B”)。1.答案(1)如图所示(2)1.51(说明:±0.03范围内都可)(3)A解析(1)略。1(2)折射率n=,sini与sinr可利用图中的方格进行粗略的计算,或是利用刻度尺测量计算。(3)光路图如图,光线经两边沿相互平行的玻璃砖,出射光线平行于入射光线,即MN∥P4B。P1P2光线从棱镜右边侧面射出向底边偏折,如图P3A,所以填A。2
