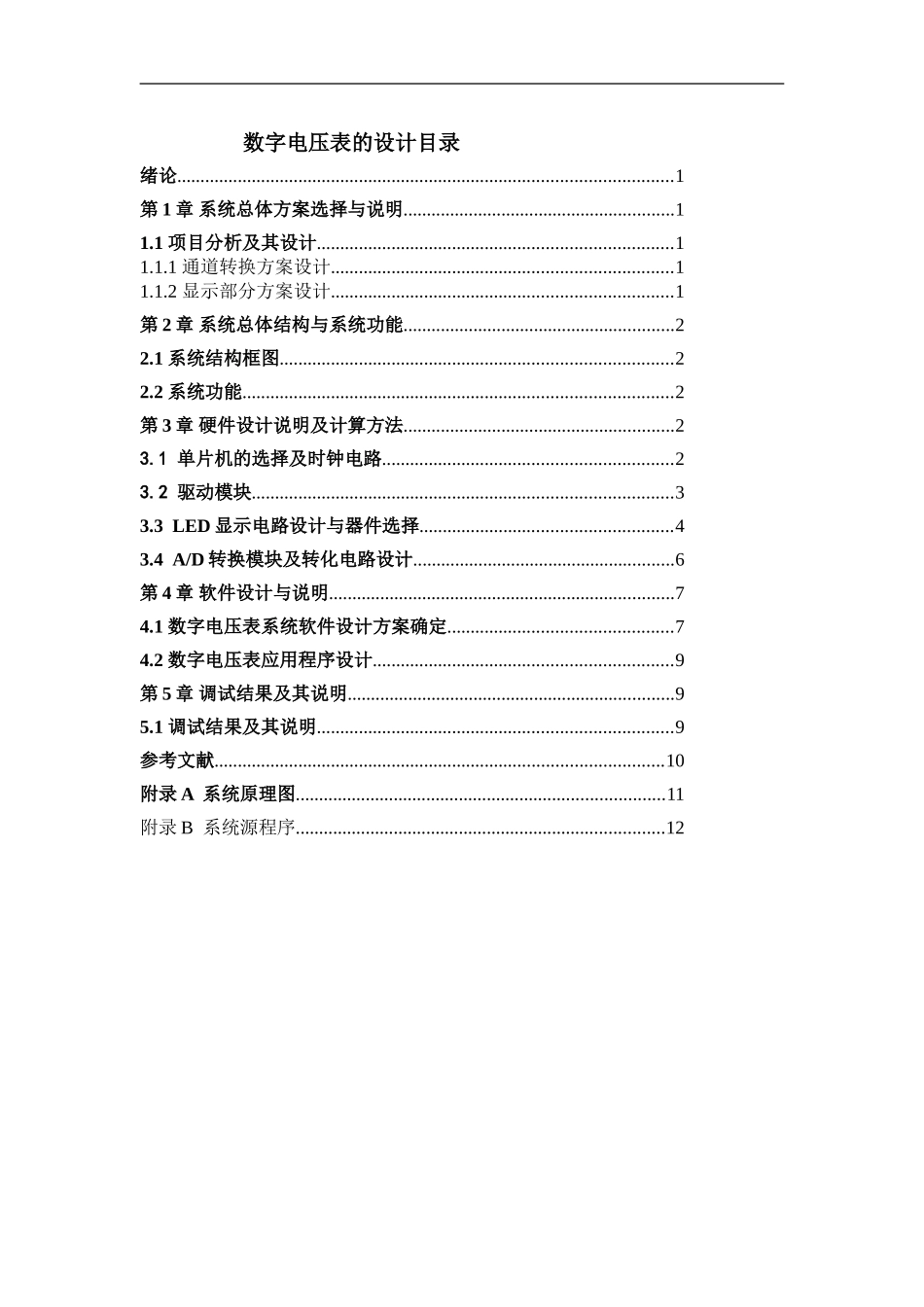

数字电压表的设计目录绪论..........................................................................................................1第1章系统总体方案选择与说明..........................................................11.1项目分析及其设计............................................................................11.1.1通道转换方案设计.........................................................................11.1.2显示部分方案设计.........................................................................1第2章系统总体结构与系统功能..........................................................22.1系统结构框图....................................................................................22.2系统功能............................................................................................2第3章硬件设计说明及计算方法..........................................................23.1单片机的选择及时钟电路..............................................................23.2驱动模块..........................................................................................33.3LED显示电路设计与器件选择......................................................43.4A/D转换模块及转化电路设计........................................................6第4章软件设计与说明..........................................................................74.1数字电压表系统软件设计方案确定................................................74.2数字电压表应用程序设计................................................................9第5章调试结果及其说明......................................................................95.1调试结果及其说明............................................................................9参考文献................................................................................................10附录A系统原理图...............................................................................11附录B系统源程序...............................................................................12第1页绪论本设计采用了以单片机为开发平台，控制系采用AT89C52单片机，A/D转换采用ADC0809。系统除能确保实现要求的功能外，还可以方便进行8路其它A/D转换量的测量、远程测量结果传送等扩展功能。简易数字电压测量电路由A/D转换、数据处理、显示控制等组成。关键词:单片机AT89C52A/D转换ADC0808数据处理课程设计要求：利用八位A/D转换器实现分辨率位八位二进制数的电压表，测量结果用四位数码管显示。第一章系统总体方案与选择实现数字电压表的方案很多，目前广泛采用的时基于74系列逻辑器件，本设计将介绍基于单片机实现的方案。1.1项目分析及其设计方案设计此设计包含两个模块，通道转换和显示部分方案。1.1.1通道转换方案设计方案一：考虑到ADC0808的8路模拟量输入本质上也是模拟开关，因此可以利用其8个模拟通道中的3个作为通道转换器，即根据通道对应的电压测量范围确定对应的电压方法倍数设计对应的放大电路。方案二：利用手动开关实现通道转换。该方案可简化控制程序，消减系统开销缩短反应时间，不足之处在于操作麻烦。综上所述：方案二所需元件少、成本低且易于实现，则选此方案。1.1.2显示部分方案设计方案一：单片机的P0、P2口分别接74LS248和ULN2003A芯片来驱动四位数码管方案二：直接用单片机的P1、P2口驱动数码管，此处把ADC0808的输出端接P1口，因为P1口能够驱动数码管。综上所述，两个方案都可行，但方案二所需元件少、成本低，则选择此方案。第二章系统总体结构2.1系统结构框图根据项目要求，确定该系统的设计方案，图2-1为该系统设计方案的结构框图。硬件电路由6各部分组成，即单片机、时钟电路、复位电路、LED显示电路A/D...
