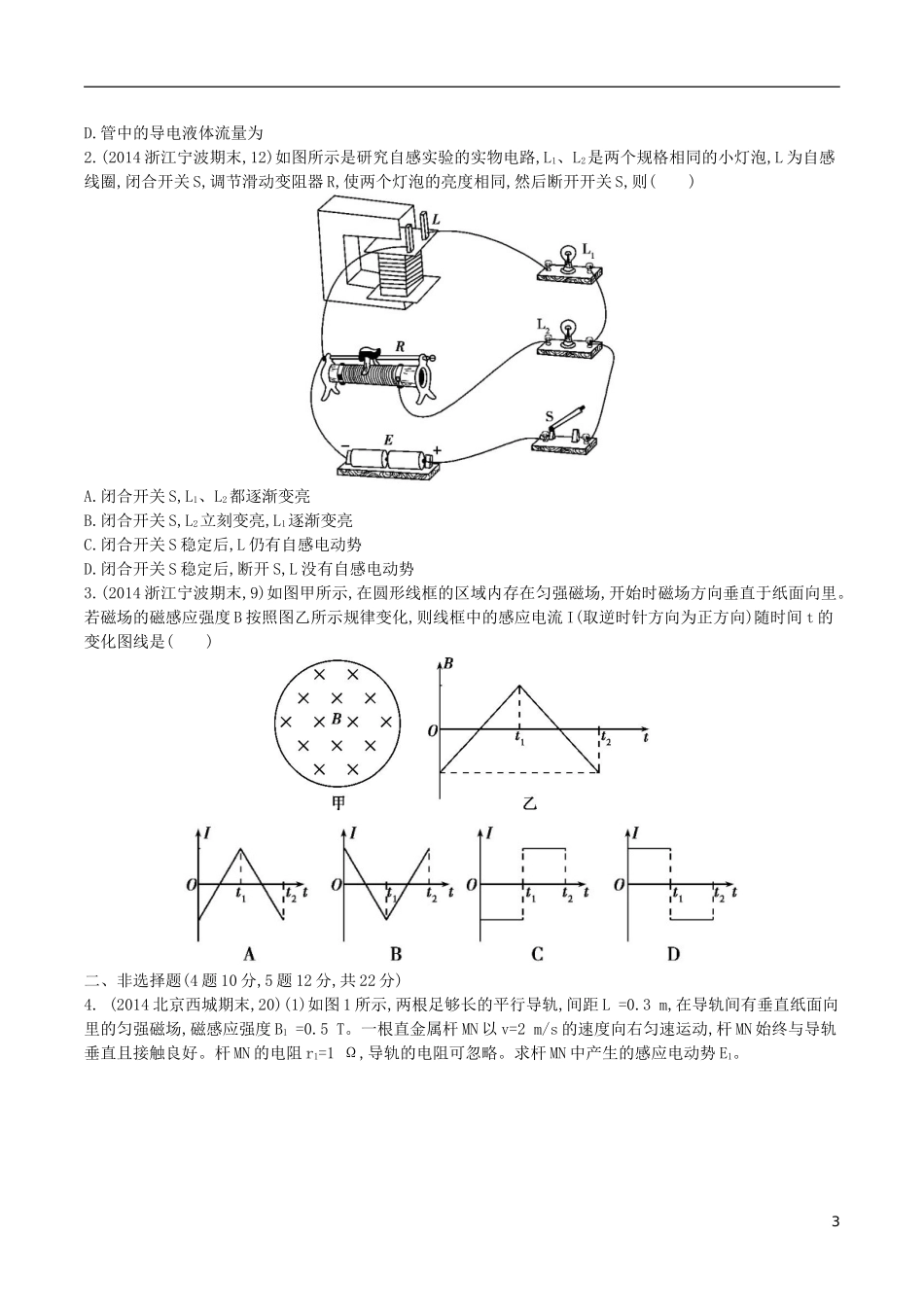

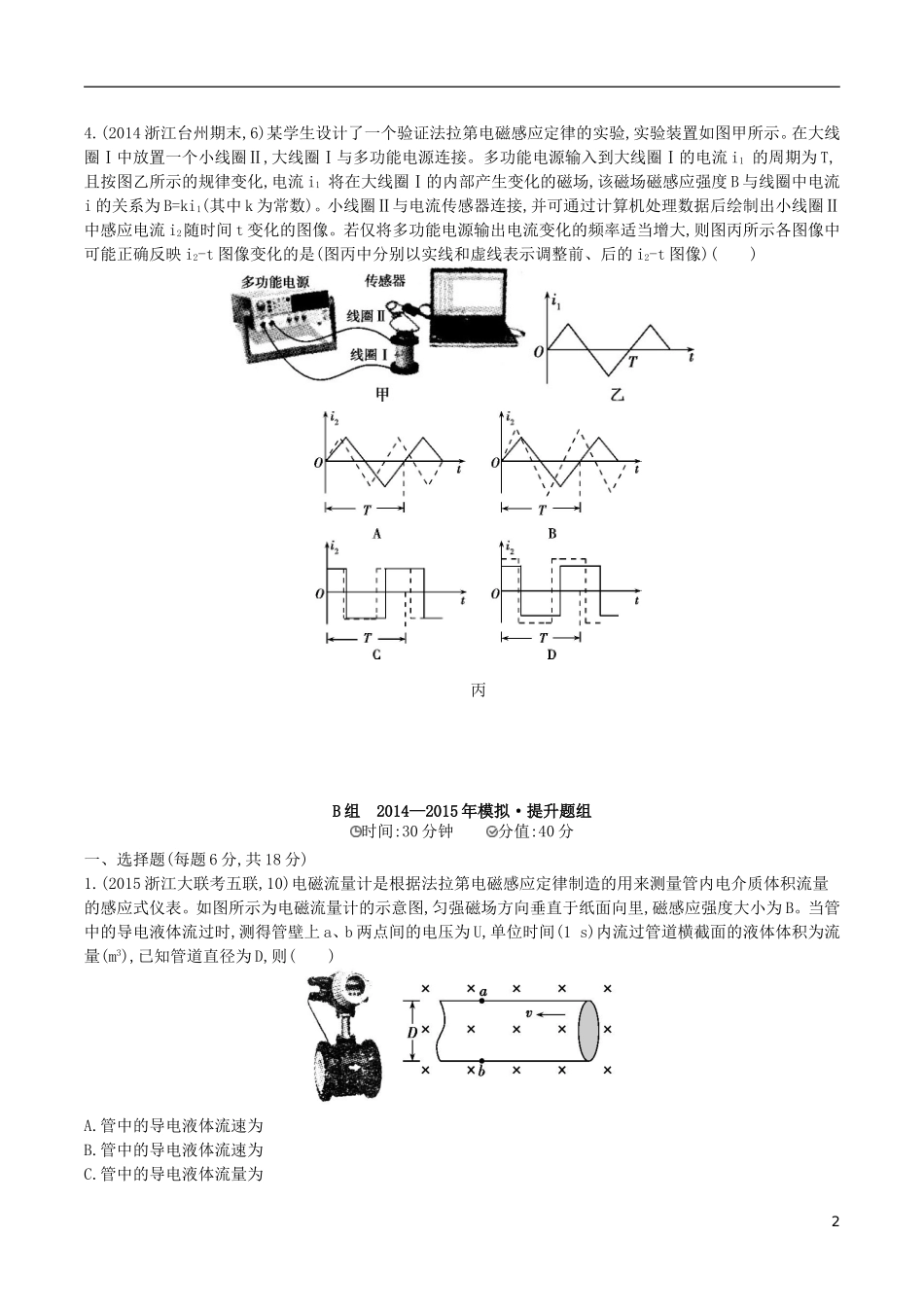

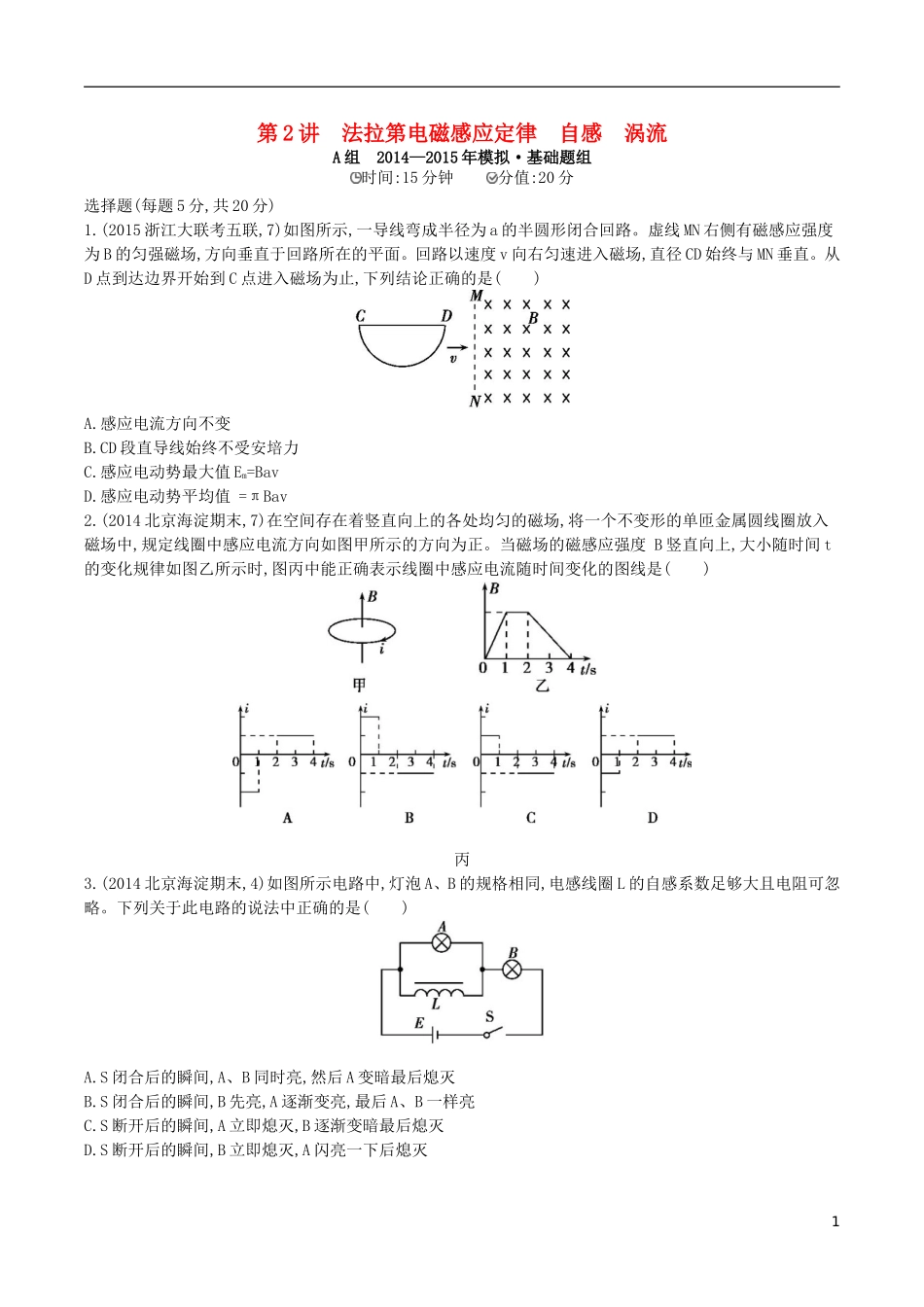

第2讲法拉第电磁感应定律自感涡流A组2014—2015年模拟·基础题组时间:15分钟分值:20分选择题(每题5分,共20分)1.(2015浙江大联考五联,7)如图所示,一导线弯成半径为a的半圆形闭合回路。虚线MN右侧有磁感应强度为B的匀强磁场,方向垂直于回路所在的平面。回路以速度v向右匀速进入磁场,直径CD始终与MN垂直。从D点到达边界开始到C点进入磁场为止,下列结论正确的是()A.感应电流方向不变B.CD段直导线始终不受安培力C.感应电动势最大值Em=BavD.感应电动势平均值=πBav2.(2014北京海淀期末,7)在空间存在着竖直向上的各处均匀的磁场,将一个不变形的单匝金属圆线圈放入磁场中,规定线圈中感应电流方向如图甲所示的方向为正。当磁场的磁感应强度B竖直向上,大小随时间t的变化规律如图乙所示时,图丙中能正确表示线圈中感应电流随时间变化的图线是()丙3.(2014北京海淀期末,4)如图所示电路中,灯泡A、B的规格相同,电感线圈L的自感系数足够大且电阻可忽略。下列关于此电路的说法中正确的是()A.S闭合后的瞬间,A、B同时亮,然后A变暗最后熄灭B.S闭合后的瞬间,B先亮,A逐渐变亮,最后A、B一样亮C.S断开后的瞬间,A立即熄灭,B逐渐变暗最后熄灭D.S断开后的瞬间,B立即熄灭,A闪亮一下后熄灭14.(2014浙江台州期末,6)某学生设计了一个验证法拉第电磁感应定律的实验,实验装置如图甲所示。在大线圈Ⅰ中放置一个小线圈Ⅱ,大线圈Ⅰ与多功能电源连接。多功能电源输入到大线圈Ⅰ的电流i1的周期为T,且按图乙所示的规律变化,电流i1将在大线圈Ⅰ的内部产生变化的磁场,该磁场磁感应强度B与线圈中电流i的关系为B=ki1(其中k为常数)。小线圈Ⅱ与电流传感器连接,并可通过计算机处理数据后绘制出小线圈Ⅱ中感应电流i2随时间t变化的图像。若仅将多功能电源输出电流变化的频率适当增大,则图丙所示各图像中可能正确反映i2-t图像变化的是(图丙中分别以实线和虚线表示调整前、后的i2-t图像)()丙B组2014—2015年模拟·提升题组时间:30分钟分值:40分一、选择题(每题6分,共18分)1.(2015浙江大联考五联,10)电磁流量计是根据法拉第电磁感应定律制造的用来测量管内电介质体积流量的感应式仪表。如图所示为电磁流量计的示意图,匀强磁场方向垂直于纸面向里,磁感应强度大小为B。当管中的导电液体流过时,测得管壁上a、b两点间的电压为U,单位时间(1s)内流过管道横截面的液体体积为流量(m3),已知管道直径为D,则()A.管中的导电液体流速为B.管中的导电液体流速为C.管中的导电液体流量为2D.管中的导电液体流量为2.(2014浙江宁波期末,12)如图所示是研究自感实验的实物电路,L1、L2是两个规格相同的小灯泡,L为自感线圈,闭合开关S,调节滑动变阻器R,使两个灯泡的亮度相同,然后断开开关S,则()A.闭合开关S,L1、L2都逐渐变亮B.闭合开关S,L2立刻变亮,L1逐渐变亮C.闭合开关S稳定后,L仍有自感电动势D.闭合开关S稳定后,断开S,L没有自感电动势3.(2014浙江宁波期末,9)如图甲所示,在圆形线框的区域内存在匀强磁场,开始时磁场方向垂直于纸面向里。若磁场的磁感应强度B按照图乙所示规律变化,则线框中的感应电流I(取逆时针方向为正方向)随时间t的变化图线是()二、非选择题(4题10分,5题12分,共22分)4.(2014北京西城期末,20)(1)如图1所示,两根足够长的平行导轨,间距L=0.3m,在导轨间有垂直纸面向里的匀强磁场,磁感应强度B1=0.5T。一根直金属杆MN以v=2m/s的速度向右匀速运动,杆MN始终与导轨垂直且接触良好。杆MN的电阻r1=1Ω,导轨的电阻可忽略。求杆MN中产生的感应电动势E1。3图1(2)如图2所示,一个匝数n=100的圆形线圈,面积S1=0.4m2,电阻r2=1Ω。在线圈中存在面积为S2=0.3m2、垂直线圈平面(指向纸外)的匀强磁场区域,磁感应强度B2随时间t变化的关系如图3所示。求圆形线圈中产生的感应电动势E2。图2图3(3)有一个R=2Ω的电阻,将其两端a、b分别与图1中的导轨和图2中的圆形线圈相连接,b端接地。试判断以上两种情况中,哪种情况a端的电势较高?求这种情况中a端的电势φa。5.(2014浙江杭州一模,17)如图甲所示,发光竹蜻蜓是一种常见的儿童玩具,它在飞起时能够发光。某同学对竹蜻蜓的电路作如下简化:如图乙所示,半径为L的金属圆环绕垂直于圆环平面、通过圆心O的金属轴O1O2以角速度ω匀速转...
