基于51单片机的双机串行通信VIP免费

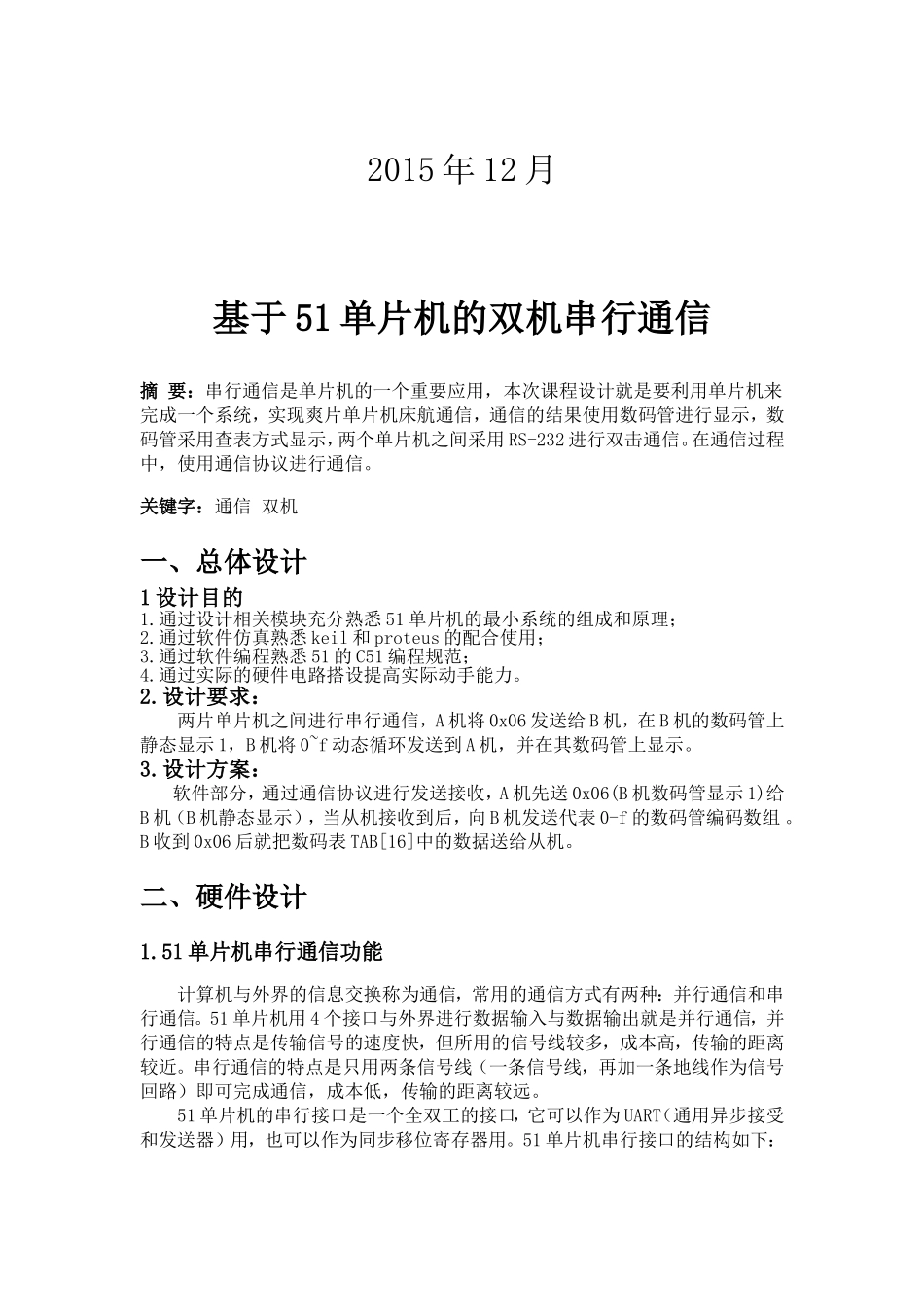

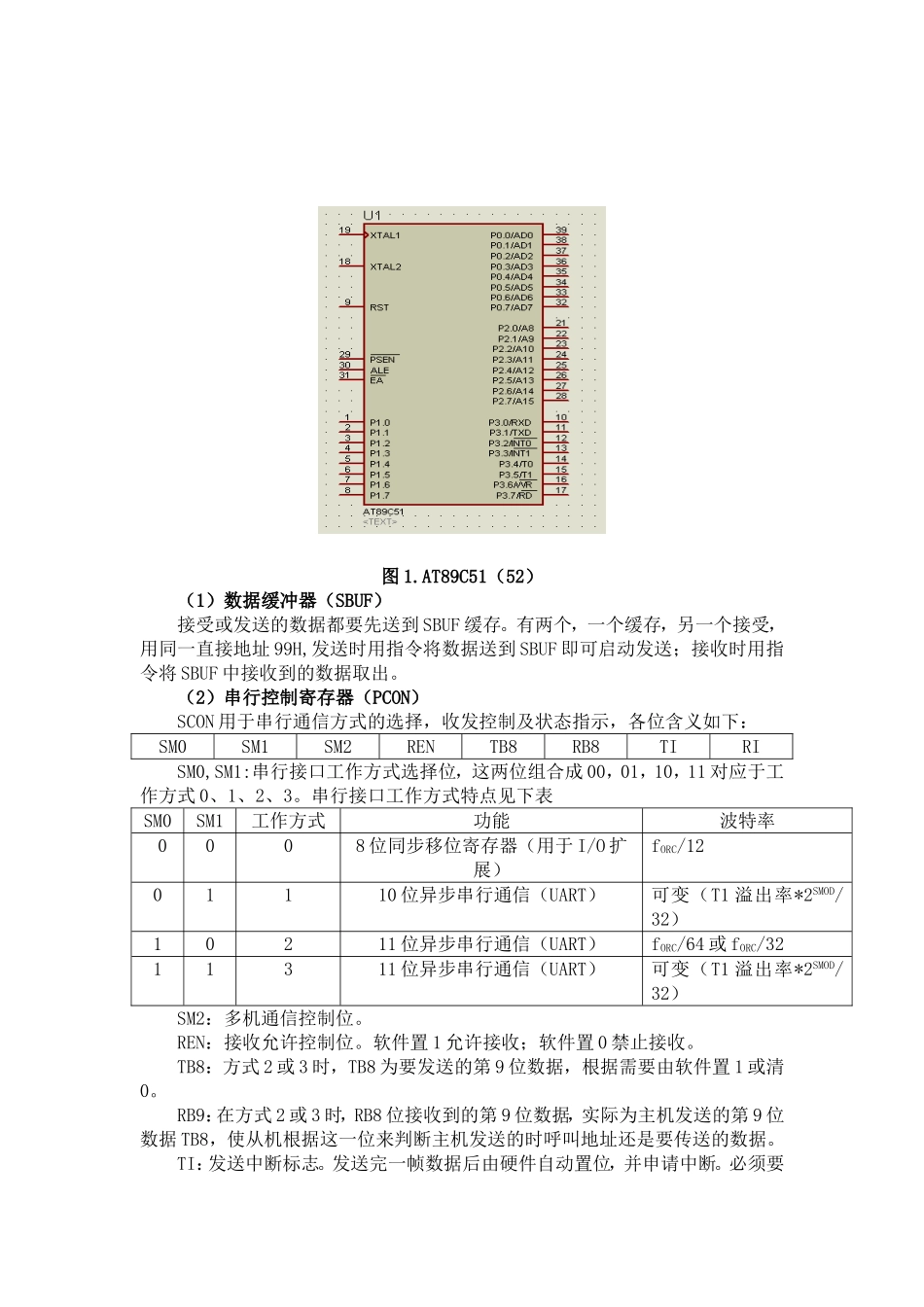

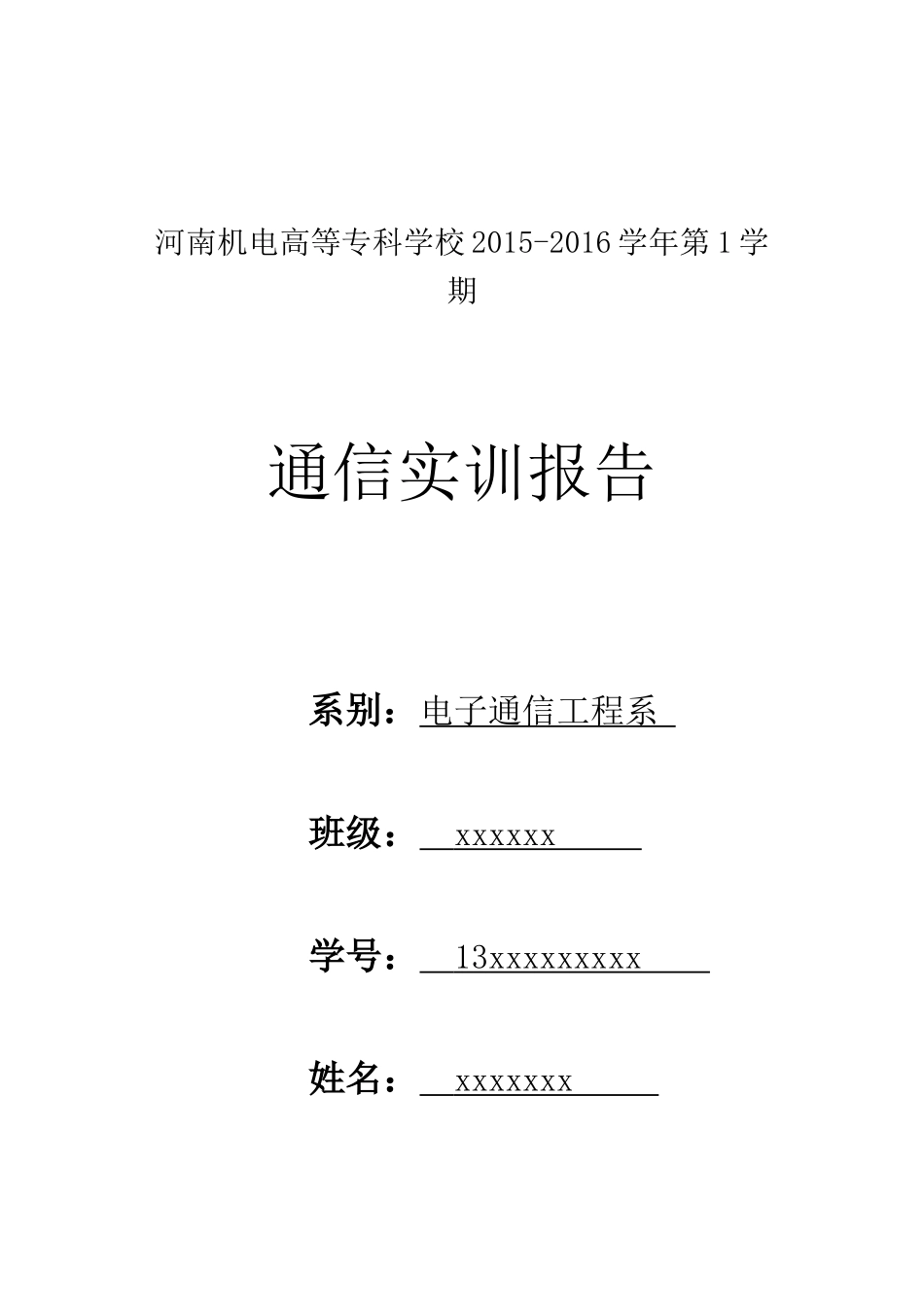

河南机电高等专科学校2015-2016学年第1学期通信实训报告系别：电子通信工程系班级：xxxxxx学号：13xxxxxxxxx姓名：xxxxxxx2015年12月基于51单片机的双机串行通信摘要：串行通信是单片机的一个重要应用，本次课程设计就是要利用单片机来完成一个系统，实现爽片单片机床航通信，通信的结果使用数码管进行显示，数码管采用查表方式显示，两个单片机之间采用RS-232进行双击通信。在通信过程中，使用通信协议进行通信。关键字：通信双机一、总体设计1设计目的1.通过设计相关模块充分熟悉51单片机的最小系统的组成和原理；2.通过软件仿真熟悉keil和proteus的配合使用；3.通过软件编程熟悉51的C51编程规范；4.通过实际的硬件电路搭设提高实际动手能力。2.设计要求：两片单片机之间进行串行通信，A机将0x06发送给B机，在B机的数码管上静态显示1，B机将0~f动态循环发送到A机，并在其数码管上显示。3.设计方案：软件部分，通过通信协议进行发送接收，A机先送0x06(B机数码管显示1)给B机（B机静态显示），当从机接收到后，向B机发送代表0-f的数码管编码数组。B收到0x06后就把数码表TAB[16]中的数据送给从机。二、硬件设计1.51单片机串行通信功能计算机与外界的信息交换称为通信，常用的通信方式有两种：并行通信和串行通信。51单片机用4个接口与外界进行数据输入与数据输出就是并行通信，并行通信的特点是传输信号的速度快，但所用的信号线较多，成本高，传输的距离较近。串行通信的特点是只用两条信号线（一条信号线，再加一条地线作为信号回路）即可完成通信，成本低，传输的距离较远。51单片机的串行接口是一个全双工的接口，它可以作为UART（通用异步接受和发送器）用，也可以作为同步移位寄存器用。51单片机串行接口的结构如下：图1.AT89C51（52）（1）数据缓冲器（SBUF）接受或发送的数据都要先送到SBUF缓存。有两个，一个缓存，另一个接受，用同一直接地址99H,发送时用指令将数据送到SBUF即可启动发送；接收时用指令将SBUF中接收到的数据取出。（2）串行控制寄存器（PCON）SCON用于串行通信方式的选择，收发控制及状态指示，各位含义如下：SM0SM1SM2RENTB8RB8TIRISM0,SM1:串行接口工作方式选择位，这两位组合成00，01，10，11对应于工作方式0、1、2、3。串行接口工作方式特点见下表SM0SM1工作方式功能波特率0008位同步移位寄存器（用于I/O扩展）fORC/1201110位异步串行通信（UART）可变（T1溢出率*2SMOD/32）10211位异步串行通信（UART）fORC/64或fORC/3211311位异步串行通信（UART）可变（T1溢出率*2SMOD/32）SM2：多机通信控制位。REN：接收允许控制位。软件置1允许接收；软件置0禁止接收。TB8：方式2或3时，TB8为要发送的第9位数据，根据需要由软件置1或清0。RB9：在方式2或3时，RB8位接收到的第9位数据，实际为主机发送的第9位数据TB8，使从机根据这一位来判断主机发送的时呼叫地址还是要传送的数据。TI：发送中断标志。发送完一帧数据后由硬件自动置位，并申请中断。必须要软件清零后才能继续发送。RI：接收中断标志。接收完一帧数据后由硬件自动置位，并申请中断。必须要软件清零后才能继续接收。（3）输入移位寄存器接收的数据先串行进入输入移位寄存器，8位数据全移入后，再并行送入接收SBUF中。（4）波特率发生器波特率发生器用来控制串行通信的数据传输速率的，51系列单片机用定时器T1作为波特率发生器，T1设置在定时方式。波特率时用来表示串行通信数据传输快慢程度的物理量，定义为每秒钟传送的数据位数。（5）电源控制寄存器PCON其最高位为SMOD。（6）波特率计算当定时器T1工作在定时方式的时候，定时器T1溢出率=（T1计数率）/（产生溢出所需机器周期）。由于是定时方式，T1计数率=fORC/12。产生溢出所需机器周期数=模M-计数初值X。2.整体电路设计最终设计电路如下图3所示，发送方的数据由串行口TXD段输出，经过传输线将信号传送到接收端。信号到达接收方串行口的接收端。接受方接收后，通过P1口在数码管上显示接收的信息。图3.串行通信电路三、软件设计（1）串行口工作于方式1；用定时器1产生9600bit/s的波特率，工作于方式2。（2）功能:将本机ROM中数码表TAB[16]中的16个...
