【3年高考】（浙江专用）2016届高三物理一轮复习第7章第7讲实验十：练习使用多用电表练习1

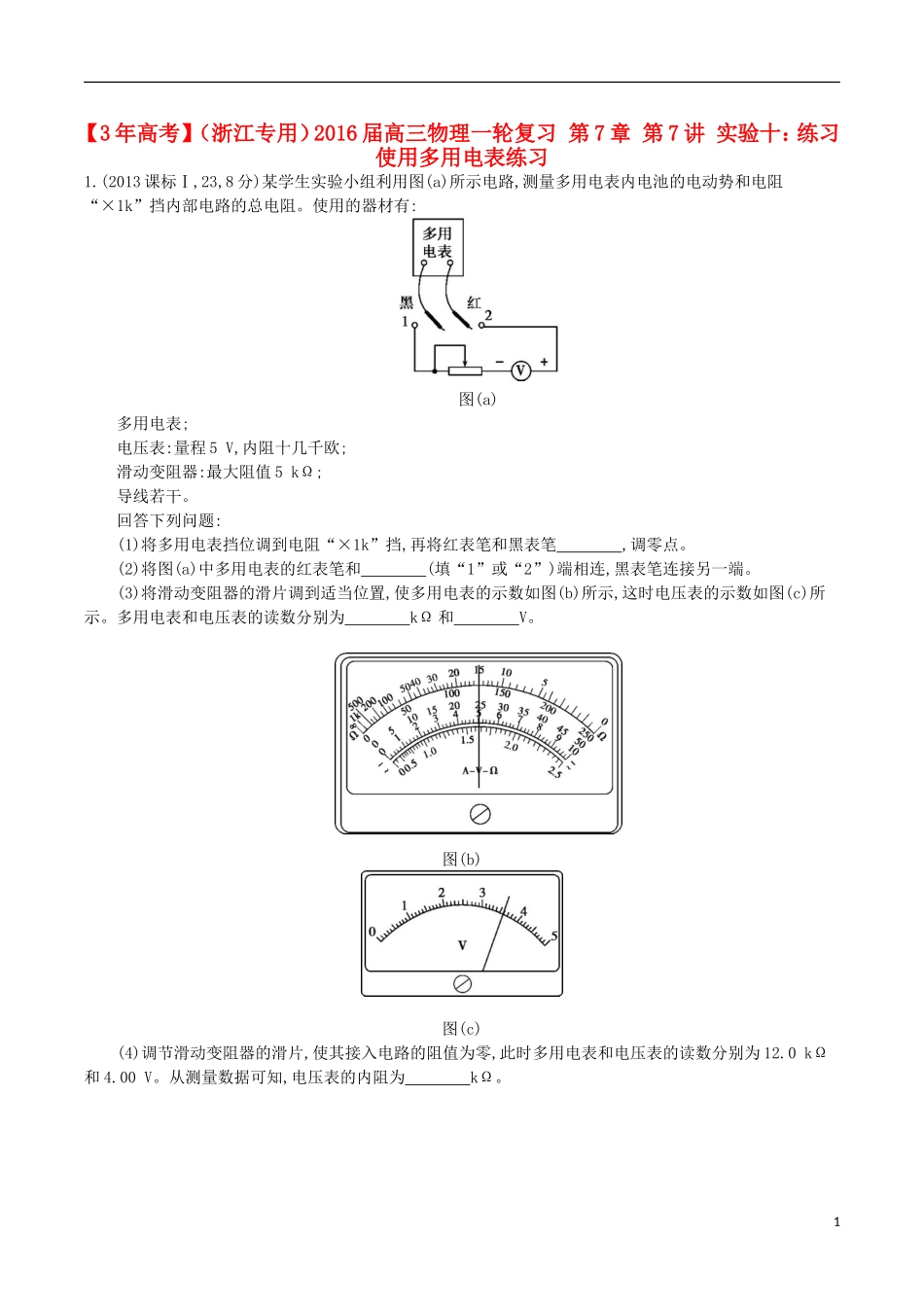

(2013课标Ⅰ,23,8分)某学生实验小组利用图(a)所示电路,测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻
使用的器材有:图(a)多用电表;电压表:量程5V,内阻十几千欧;滑动变阻器:最大阻值5kΩ;导线若干
回答下列问题:(1)将多用电表挡位调到电阻“×1k”挡,再将红表笔和黑表笔,调零点
(2)将图(a)中多用电表的红表笔和(填“1”或“2”)端相连,黑表笔连接另一端
(3)将滑动变阻器的滑片调到适当位置,使多用电表的示数如图(b)所示,这时电压表的示数如图(c)所示
多用电表和电压表的读数分别为kΩ和V
图(b)图(c)(4)调节滑动变阻器的滑片,使其接入电路的阻值为零,此时多用电表和电压表的读数分别为12
从测量数据可知,电压表的内阻为kΩ

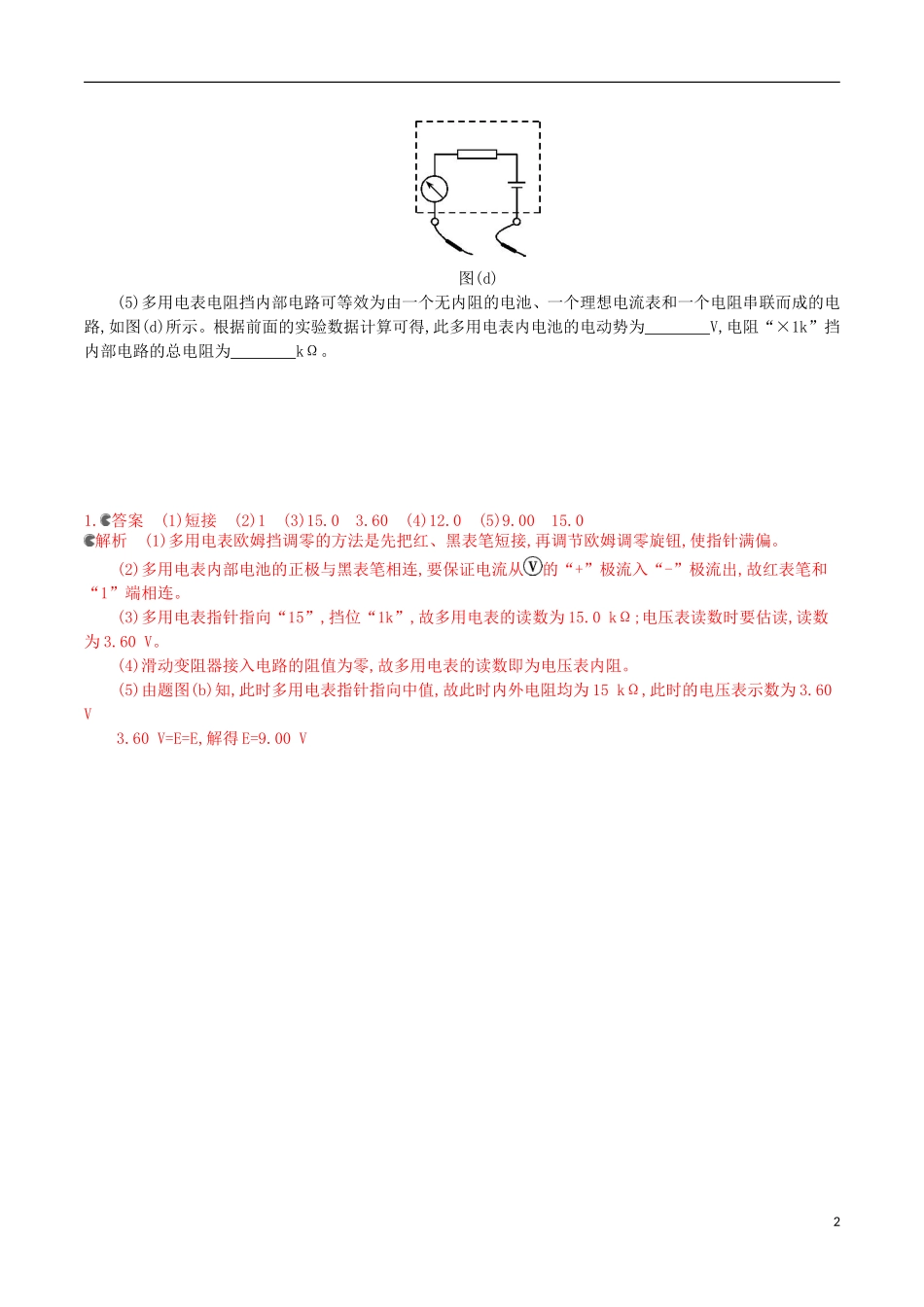

1图(d)(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路,如图(d)所示
根据前面的实验数据计算可得,此多用电表内电池的电动势为V,电阻“×1k”挡内部电路的总电阻为kΩ
答案(1)短接(2)1(3)15
60(4)12
0解析(1)多用电表欧姆挡调零的方法是先把红、黑表笔短接,再调节欧姆调零旋钮,使指针满偏
(2)多用电表内部电池的正极与黑表笔相连,要保证电流从的“+”极流入“-”极流出,故红表笔和“1”端相连
(3)多用电表指针指向“15”,挡位“1k”,故多用电表的读数为15
0kΩ;电压表读数时要估读,读数为3
(4)滑动变阻器接入电路的阻值为零,故多用电表的读数即为电压表内阻
(5)由题图(b)知,此时多用电表指针指向中值,故此时内外电阻均为15kΩ,此时的电压表示数为3
60V=E=E,解
