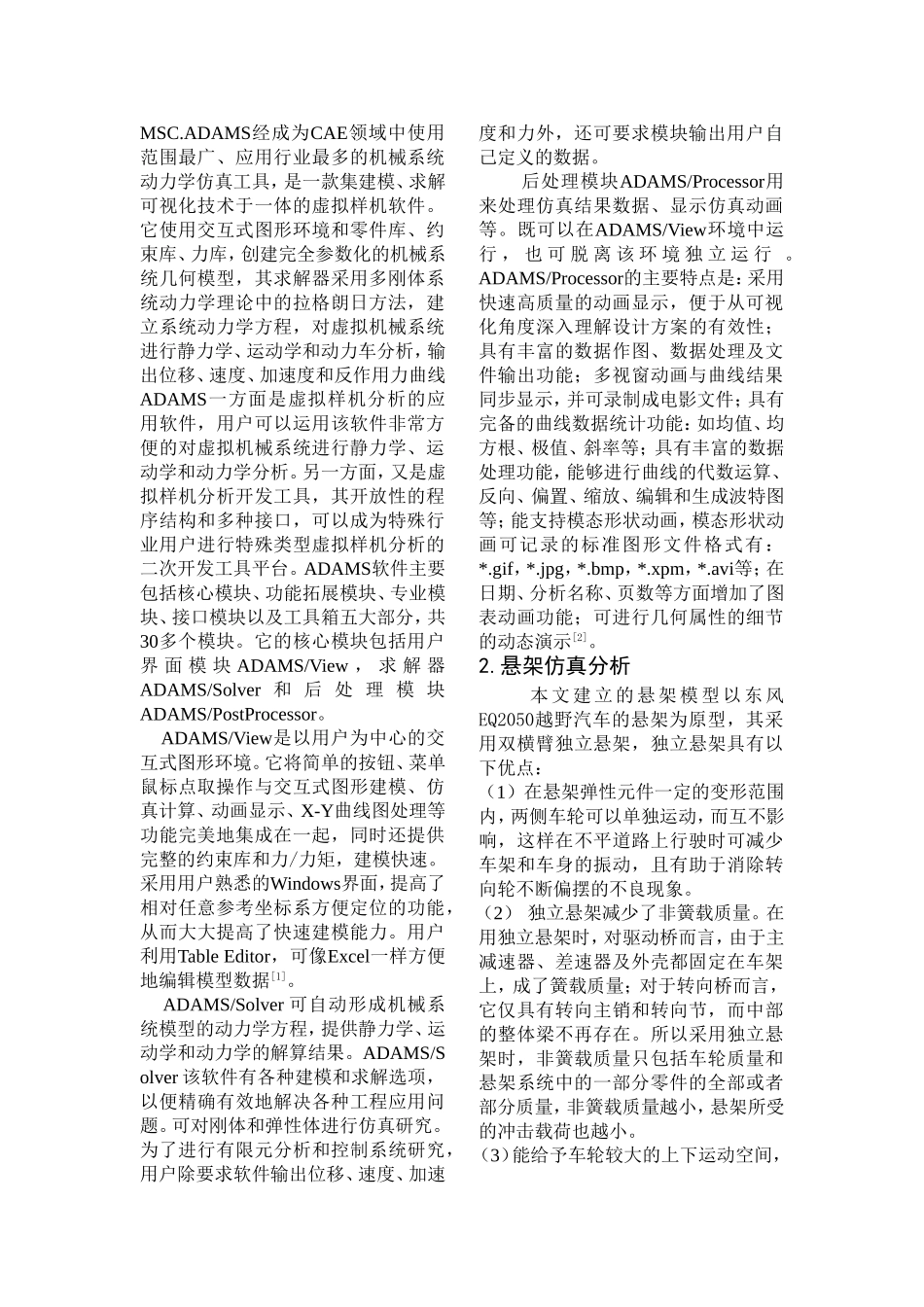

研究生课程论文是否进修生？是□否□基于ADAMS的汽车悬架系统建模与仿真（武汉理工大学汽车工程学院，汽研141班,1049721402323）摘要：本文首先介绍了ADAMS软件。然后借助多体动力学软件ADAMS，进行汽车悬架系统的建模与仿真。论文首先以CAR模块为研究平台,建立了悬架转向系统模型。并进行了悬架的运动学和弹性运动学仿真分析，做出悬架性能相关参数的变化曲线。悬架性能参数的变化曲线即本次建模仿真得到的结果。对于汽车操纵稳定性的评价有重要的意义。关键词：建模仿真；ADAMS；悬架系统AutomotivesuspensionsystemmodelingandsimulationbasedonADAMSAbstract:Inthispaper,multi-bodydynamicssoftwareADAMSisintroducedfirstly.Usingmulti-bodydynamicssoftwareADAMS,theauthordoesmodelingandsimulationofsuspensionsystems.BasedonthetemplatesownedbyCARmodule,theauthorestablishasuspensionandsteeringsystemsmodel.Thentheauthordoesasimulationstudyonthekinematicsandelastickinematicsofsuspension,basedonwhichtheauthormadeasuspension-relatedparameterchangescurve.KeyWords：Modelingandsimulation；ADAMS；suspensionsystem1.ADAMS软件及其核心模块ADAMS（AutomaticDynamicAnalysisofMechanicalSystem）软件是原美国MDI公司（现已被MSC合并）开发的机械系统动力学仿真软件MSC.ADAMS经成为CAE领域中使用范围最广、应用行业最多的机械系统动力学仿真工具，是一款集建模、求解可视化技术于一体的虚拟样机软件。它使用交互式图形环境和零件库、约束库、力库，创建完全参数化的机械系统几何模型，其求解器采用多刚体系统动力学理论中的拉格朗日方法，建立系统动力学方程，对虚拟机械系统进行静力学、运动学和动力车分析，输出位移、速度、加速度和反作用力曲线ADAMS一方面是虚拟样机分析的应用软件，用户可以运用该软件非常方便的对虚拟机械系统进行静力学、运动学和动力学分析。另一方面，又是虚拟样机分析开发工具，其开放性的程序结构和多种接口，可以成为特殊行业用户进行特殊类型虚拟样机分析的二次开发工具平台。ADAMS软件主要包括核心模块、功能拓展模块、专业模块、接口模块以及工具箱五大部分，共30多个模块。它的核心模块包括用户界面模块ADAMS/View，求解器ADAMS/Solver和后处理模块ADAMS/PostProcessor。ADAMS/View是以用户为中心的交互式图形环境。它将简单的按钮、菜单鼠标点取操作与交互式图形建模、仿真计算、动画显示、X-Y曲线图处理等功能完美地集成在一起，同时还提供完整的约束库和力/力矩，建模快速。采用用户熟悉的Windows界面，提高了相对任意参考坐标系方便定位的功能，从而大大提高了快速建模能力。用户利用TableEditor，可像Excel一样方便地编辑模型数据[1]。ADAMS/Solver可自动形成机械系统模型的动力学方程，提供静力学、运动学和动力学的解算结果。ADAMS/Solver该软件有各种建模和求解选项，以便精确有效地解决各种工程应用问题。可对刚体和弹性体进行仿真研究。为了进行有限元分析和控制系统研究，用户除要求软件输出位移、速度、加速度和力外，还可要求模块输出用户自己定义的数据。后处理模块ADAMS/Processor用来处理仿真结果数据、显示仿真动画等。既可以在ADAMS/View环境中运行，也可脱离该环境独立运行。ADAMS/Processor的主要特点是：采用快速高质量的动画显示，便于从可视化角度深入理解设计方案的有效性；具有丰富的数据作图、数据处理及文件输出功能；多视窗动画与曲线结果同步显示，并可录制成电影文件；具有完备的曲线数据统计功能：如均值、均方根、极值、斜率等；具有丰富的数据处理功能，能够进行曲线的代数运算、反向、偏置、缩放、编辑和生成波特图等；能支持模态形状动画，模态形状动画可记录的标准图形文件格式有：*.gif，*.jpg，*.bmp，*.xpm，*.avi等；在日期、分析名称、页数等方面增加了图表动画功能；可进行几何属性的细节的动态演示[2]。2.悬架仿真分析本文建立的悬架模型以东风EQ2050越野汽车的悬架为原型，其采用双横臂独立悬架，独立悬架具有以下优点：（1）在悬架弹性元件一定的变形范围内，两侧车轮可以...
