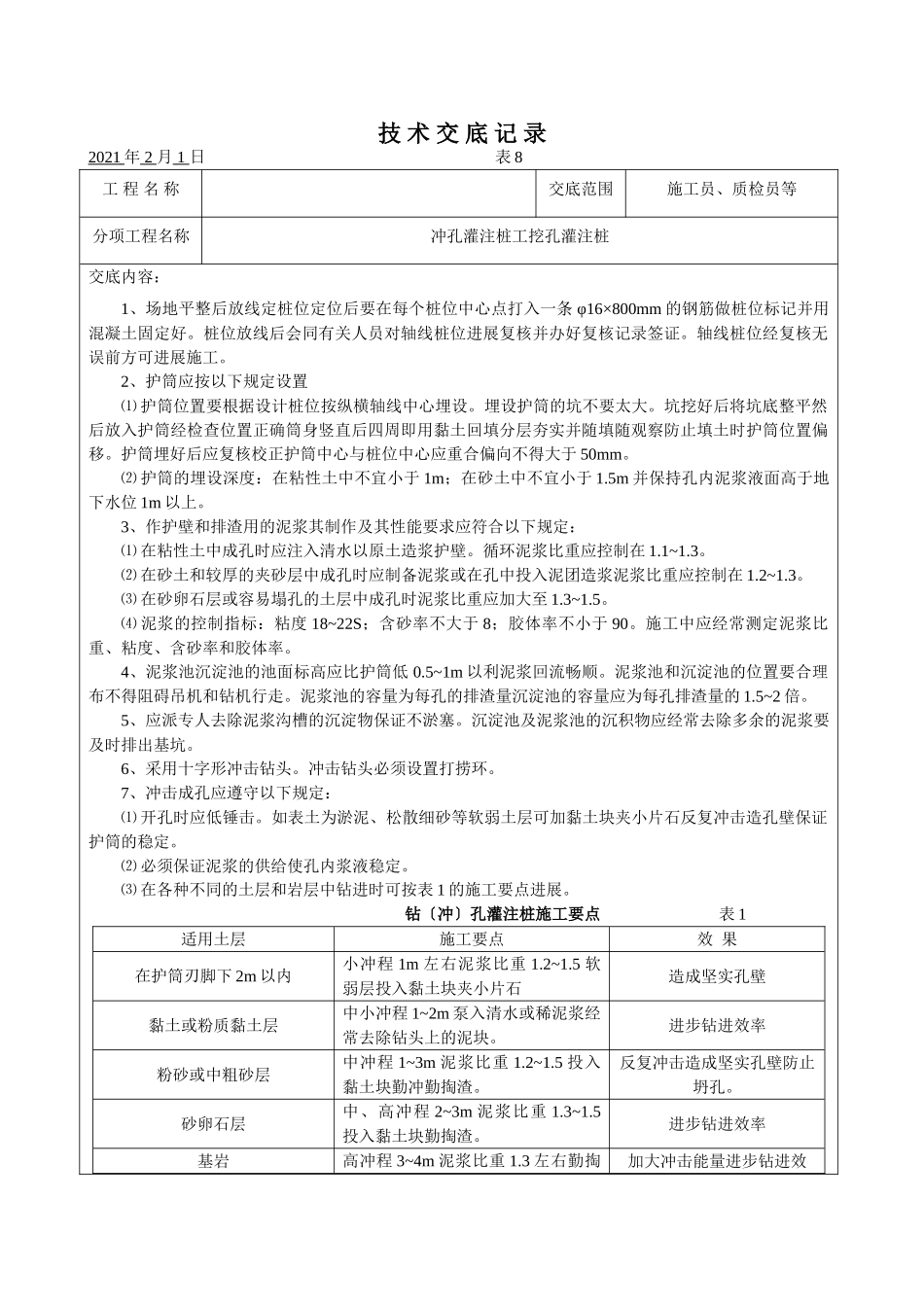

技术交底记录2021年2月1日表8工程名称交底范围施工员、质检员等分项工程名称冲孔灌注桩工挖孔灌注桩交底内容:1、场地平整后放线定桩位定位后要在每个桩位中心点打入一条φ16×800mm的钢筋做桩位标记并用混凝土固定好。桩位放线后会同有关人员对轴线桩位进展复核并办好复核记录签证。轴线桩位经复核无误前方可进展施工。2、护筒应按以下规定设置⑴护筒位置要根据设计桩位按纵横轴线中心埋设。埋设护筒的坑不要太大。坑挖好后将坑底整平然后放入护筒经检查位置正确筒身竖直后四周即用黏土回填分层夯实并随填随观察防止填土时护筒位置偏移。护筒埋好后应复核校正护筒中心与桩位中心应重合偏向不得大于50mm。⑵护筒的埋设深度:在粘性土中不宜小于1m;在砂土中不宜小于1.5m并保持孔内泥浆液面高于地下水位1m以上。3、作护壁和排渣用的泥浆其制作及其性能要求应符合以下规定:⑴在粘性土中成孔时应注入清水以原土造浆护壁。循环泥浆比重应控制在1.1~1.3。⑵在砂土和较厚的夹砂层中成孔时应制备泥浆或在孔中投入泥团造浆泥浆比重应控制在1.2~1.3。⑶在砂卵石层或容易塌孔的土层中成孔时泥浆比重应加大至1.3~1.5。⑷泥浆的控制指标:粘度18~22S;含砂率不大于8;胶体率不小于90。施工中应经常测定泥浆比重、粘度、含砂率和胶体率。4、泥浆池沉淀池的池面标高应比护筒低0.5~1m以利泥浆回流畅顺。泥浆池和沉淀池的位置要合理布不得阻碍吊机和钻机行走。泥浆池的容量为每孔的排渣量沉淀池的容量应为每孔排渣量的1.5~2倍。5、应派专人去除泥浆沟槽的沉淀物保证不淤塞。沉淀池及泥浆池的沉积物应经常去除多余的泥浆要及时排出基坑。6、采用十字形冲击钻头。冲击钻头必须设置打捞环。7、冲击成孔应遵守以下规定:⑴开孔时应低锤击。如表土为淤泥、松散细砂等软弱土层可加黏土块夹小片石反复冲击造孔壁保证护筒的稳定。⑵必须保证泥浆的供给使孔内浆液稳定。⑶在各种不同的土层和岩层中钻进时可按表1的施工要点进展。钻〔冲〕孔灌注桩施工要点表1适用土层施工要点效果在护筒刃脚下2m以内小冲程1m左右泥浆比重1.2~1.5软弱层投入黏土块夹小片石造成坚实孔壁黏土或粉质黏土层中小冲程1~2m泵入清水或稀泥浆经常去除钻头上的泥块。进步钻进效率粉砂或中粗砂层中冲程1~3m泥浆比重1.2~1.5投入黏土块勤冲勤掏渣。反复冲击造成坚实孔壁防止坍孔。砂卵石层中、高冲程2~3m泥浆比重1.3~1.5投入黏土块勤掏渣。进步钻进效率基岩高冲程3~4m泥浆比重1.3左右勤掏加大冲击能量进步钻进效渣。率。软弱土层或塌孔回填重钻小冲程反复冲击加黏土块夹小块石泥浆比重1.3~1.5。造成坚实孔壁⑷开场钻基岩时应采用大冲程、低频率冲击如发现钻孔偏斜应立即回填片石至偏孔处上部0.3~0.5M重新钻进。⑸遇弧石时可适当抛填硬度相似的片石用重锤冲击或上下冲程交替冲击。将大弧石击碎挤入孔壁。⑹必须准确控制松绳长度防止打空锤。一般不宜用高冲程以免扰动孔壁引起坍孔、扩孔或卡钻事故。⑺应经常检查钢丝绳的磨损情况卡扣松紧程度、转向装置是否灵敏以免掉钻。⑻应经常检查冲击钻头的磨损情况如磨损过大切削角不符合要求时要及时更换修理以进步钻进效率和防止夹钻、卡钻等事故。8、冲孔桩施工假设遇以下情况之一时应立即停钻处理。⑴产生斜孔、弯孔和缩孔时应停钻抛黏土块夹片石至偏孔开场处以上0.5~1m重新钻进、不得用冲孔钻头修孔防止卡钻;⑵钻进中如遇塌孔应立即停钻回填夹片石的黏土块加大泥浆比重反复冲击造壁及钻进;⑶沿护筒周围冒浆、造成孔口坍塌地表沉陷时应立即停钻并防止钻机倾倒及时在护筒外围回填黏土;并加以夯实必要时压上一层泥、砂包前方可继续钻进。9、假设遇卡钻、掉钻应按以下处理:⑴卡钻时应交替紧绳、松绳将钻头缓缓吊起不得硬提猛拉必要时可使用打捞钩、千斤顶等铺助工具助提;⑵掉钻时应立即打捞用打捞钩钩住钻头预设的打捞环把钻头提上来。10、桩孔排渣可采用泥浆循环或抽渣筒排渣等。如采用抽渣筒排渣在钻进4~5m深后每钻进0.5~1m应抽渣一次并及时补给泥浆。11、冲孔入岩后每钻进100-300mm要取一次岩样并妥善保存以便终孔验证。12、冲孔桩清孔应按以下规定进展。⑴孔壁土质较好不易塌孔者可用空气吸...
