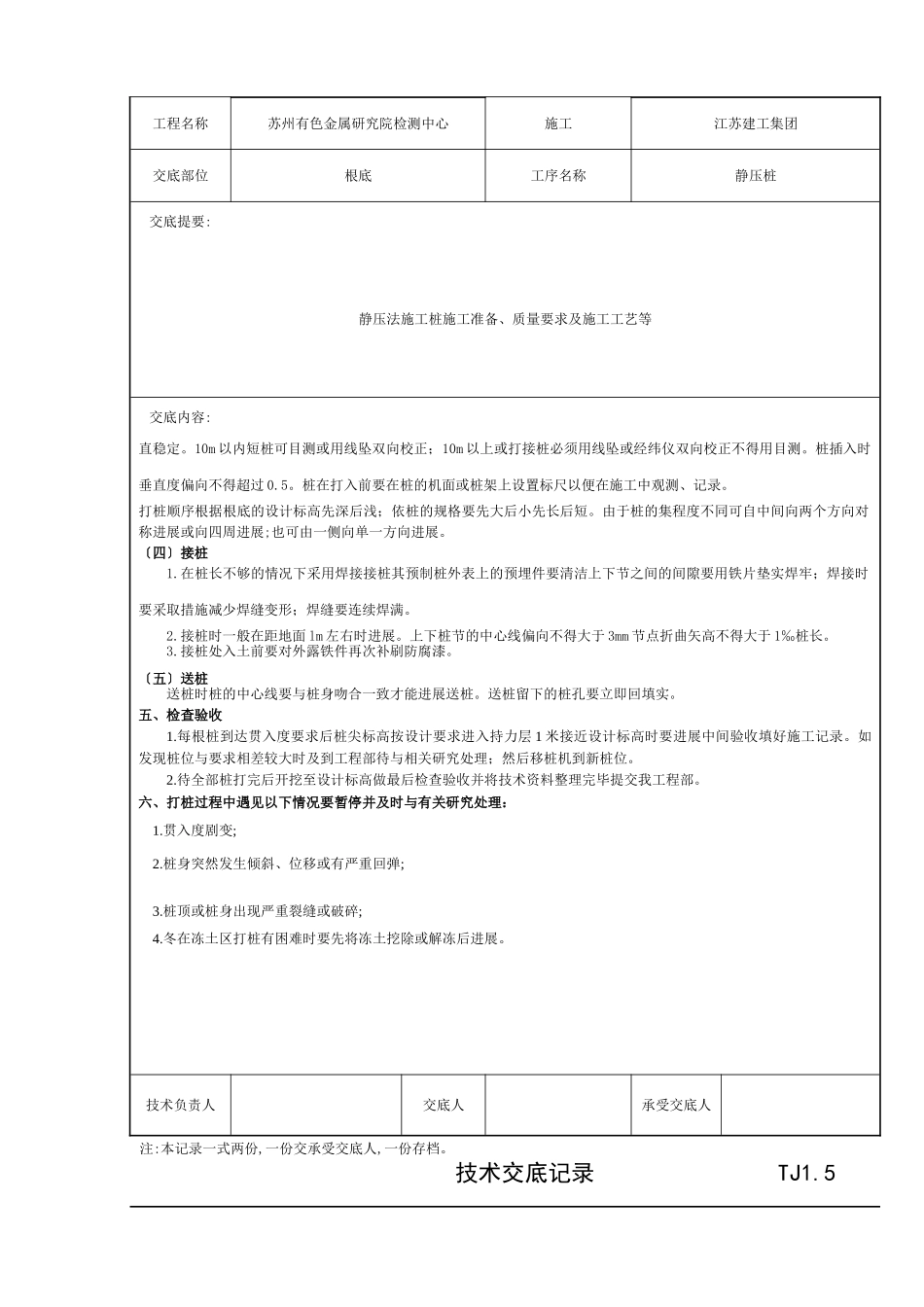

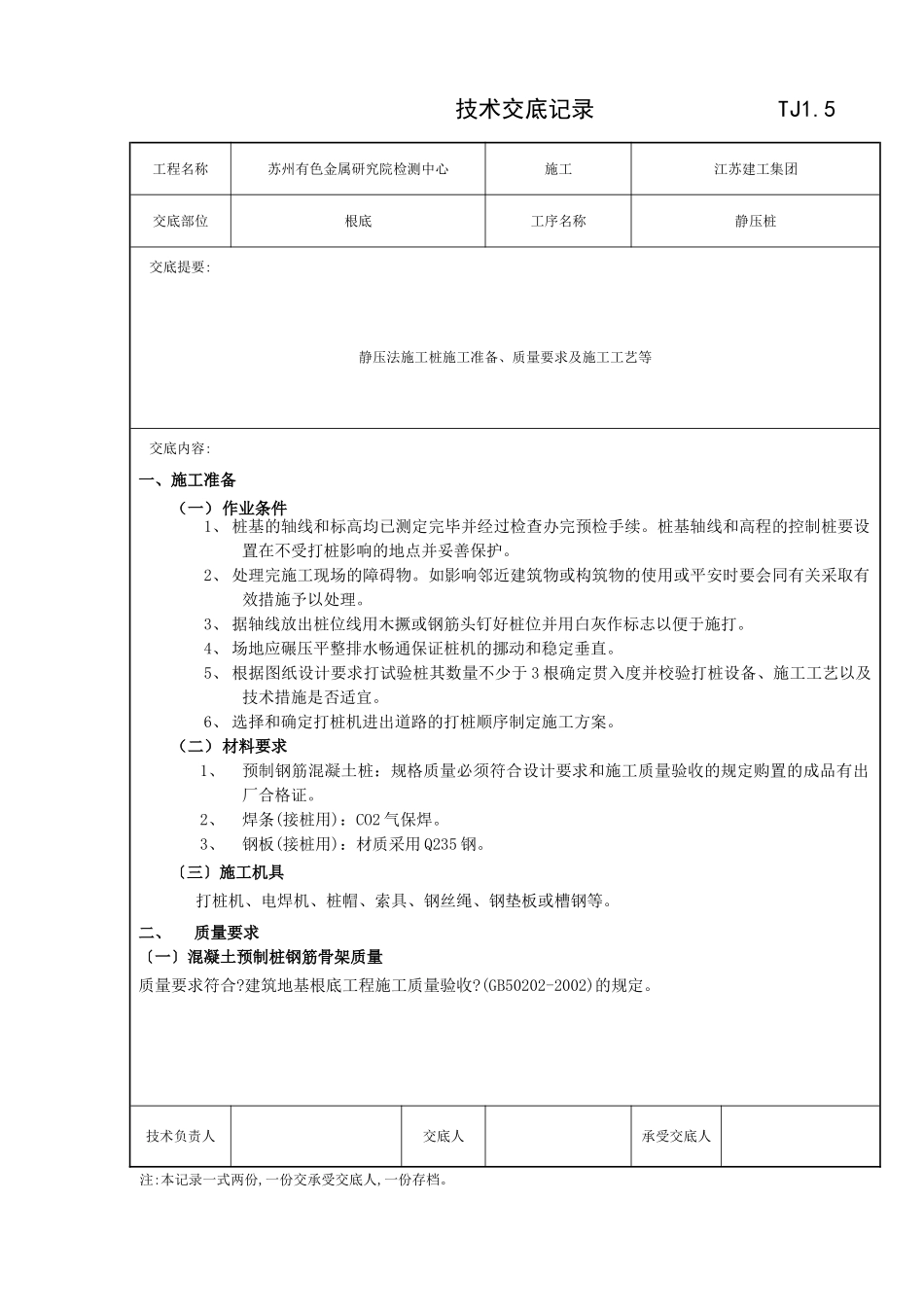

技术交底记录TJ1.5工程名称苏州有色金属研究院检测中心施工江苏建工集团交底部位根底工序名称静压桩交底提要:静压法施工桩施工准备、质量要求及施工工艺等交底内容:一、施工准备（一）作业条件1、桩基的轴线和标高均已测定完毕并经过检查办完预检手续。桩基轴线和高程的控制桩要设置在不受打桩影响的地点并妥善保护。2、处理完施工现场的障碍物。如影响邻近建筑物或构筑物的使用或平安时要会同有关采取有效措施予以处理。3、据轴线放出桩位线用木撅或钢筋头钉好桩位并用白灰作标志以便于施打。4、场地应碾压平整排水畅通保证桩机的挪动和稳定垂直。5、根据图纸设计要求打试验桩其数量不少于3根确定贯入度并校验打桩设备、施工工艺以及技术措施是否适宜。6、选择和确定打桩机进出道路的打桩顺序制定施工方案。（二）材料要求1、预制钢筋混凝土桩：规格质量必须符合设计要求和施工质量验收的规定购置的成品有出厂合格证。2、焊条(接桩用)：CO2气保焊。3、钢板(接桩用)：材质采用Q235钢。〔三〕施工机具打桩机、电焊机、桩帽、索具、钢丝绳、钢垫板或槽钢等。二、质量要求〔一〕混凝土预制桩钢筋骨架质量质量要求符合?建筑地基根底工程施工质量验收?(GB50202-2002)的规定。技术负责人交底人承受交底人注:本记录一式两份,一份交承受交底人,一份存档。技术交底记录TJ1.5工程名称苏州有色金属研究院检测中心施工江苏建工集团交底部位根底工序名称静压桩交底提要:静压法施工桩施工准备、质量要求及施工工艺等交底内容:〔二〕钢筋混凝土预制桩质量检验项序检查工程允许偏向或允许值主控工程1桩体质量检验按基桩检测技术2桩位偏向不大于20㎜3成品桩外形外表平整颜色均匀成品桩尺寸桩身弯曲矢高＜1/1000L桩顶平整度mm26电焊接桩焊缝质量见GB50202中表5.5.4-2电焊完毕后停歇时间min＞8.0上下节平面偏向mm＜10节点弯曲矢高＜1/1000L三、工艺流程桩机就位→起吊预制桩→稳桩→打桩→接桩→送桩→中间检查验收→移桩机至下一个桩位。四、施工工艺(一)桩机就位打桩机就位时要对准桩位保证垂直稳定在施工中不发生倾斜、挪动。〔二〕起吊预制桩先拴好吊桩用的钢丝绳和索具然后用索具捆住桩身一般不超过30cm再起动机器起吊预制桩使桩尖垂直对准桩位中心缓缓放下插入土中位置要准确；再在桩顶扣好桩帽或桩箍即可除去索具。〔三〕稳桩桩尖插人桩位后先用较小的落距锤击l～2次桩入土一定深度。再使桩垂技术负责人交底人承受交底人注:本记录一式两份,一份交承受交底人,一份存档。技术交底记录TJ1.5工程名称苏州有色金属研究院检测中心施工江苏建工集团交底部位根底工序名称静压桩交底提要:静压法施工桩施工准备、质量要求及施工工艺等交底内容:直稳定。10m以内短桩可目测或用线坠双向校正；10m以上或打接桩必须用线坠或经纬仪双向校正不得用目测。桩插入时垂直度偏向不得超过0.5。桩在打入前要在桩的机面或桩架上设置标尺以便在施工中观测、记录。打桩顺序根据根底的设计标高先深后浅；依桩的规格要先大后小先长后短。由于桩的集程度不同可自中间向两个方向对称进展或向四周进展;也可由一侧向单一方向进展。〔四〕接桩1.在桩长不够的情况下采用焊接接桩其预制桩外表上的预埋件要清洁上下节之间的间隙要用铁片垫实焊牢；焊接时要采取措施减少焊缝变形；焊缝要连续焊满。2.接桩时一般在距地面lm左右时进展。上下桩节的中心线偏向不得大于3mm节点折曲矢高不得大于1‰桩长。3.接桩处入土前要对外露铁件再次补刷防腐漆。〔五〕送桩送桩时桩的中心线要与桩身吻合一致才能进展送桩。送桩留下的桩孔要立即回填实。五、检查验收1.每根桩到达贯入度要求后桩尖标高按设计要求进入持力层1米接近设计标高时要进展中间验收填好施工记录。如发现桩位与要求相差较大时及到工程部待与相关研究处理；然后移桩机到新桩位。2.待全部桩打完后开挖至设计标高做最后检查验收并将技术资料整理完毕提交我工程部。六、打桩过程中遇见以下情况要暂停并及时与有关研究处理：1.贯入度剧变;2.桩身突然发生倾斜、位移或有严重回弹;3.桩顶或桩身出现严重裂缝或破碎;4.冬在冻土区打桩有困难时要先将冻土挖除或解冻后进展。技术负责人交底人...
