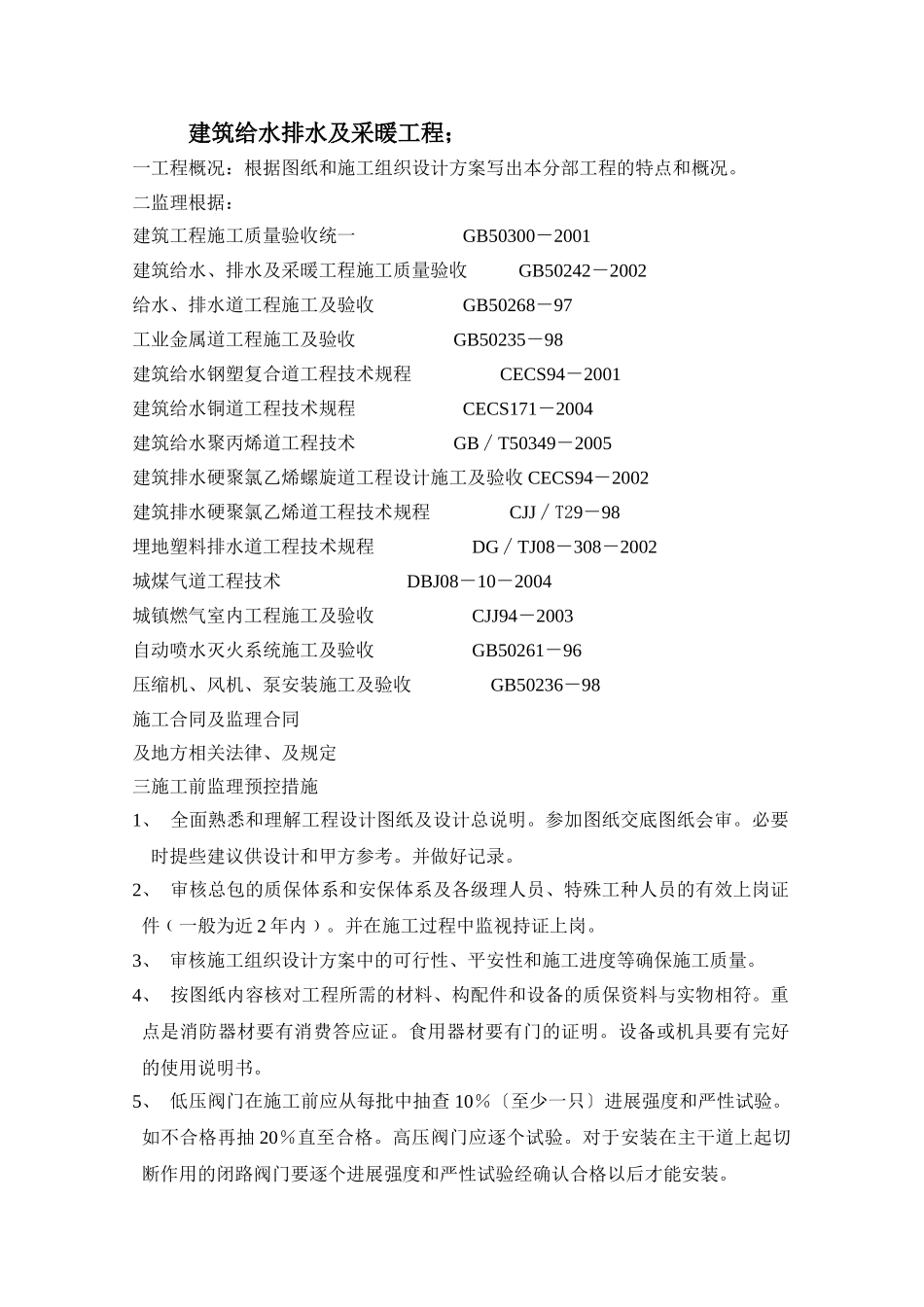

安装分部监理施行细那么〔范本〕上海恒基建立工程工程理建筑给水排水及采暖工程；一工程概况：根据图纸和施工组织设计方案写出本分部工程的特点和概况。二监理根据：建筑工程施工质量验收统一GB50300－2001建筑给水、排水及采暖工程施工质量验收GB50242－2002给水、排水道工程施工及验收GB50268－97工业金属道工程施工及验收GB50235－98建筑给水钢塑复合道工程技术规程CECS94－2001建筑给水铜道工程技术规程CECS171－2004建筑给水聚丙烯道工程技术GB∕T50349－2005建筑排水硬聚氯乙烯螺旋道工程设计施工及验收CECS94－2002建筑排水硬聚氯乙烯道工程技术规程CJJ∕T29－98埋地塑料排水道工程技术规程DG∕TJ08－308－2002城煤气道工程技术DBJ08－10－2004城镇燃气室内工程施工及验收CJJ94－2003自动喷水灭火系统施工及验收GB50261－96压缩机、风机、泵安装施工及验收GB50236－98施工合同及监理合同及地方相关法律、及规定三施工前监理预控措施1、全面熟悉和理解工程设计图纸及设计总说明。参加图纸交底图纸会审。必要时提些建议供设计和甲方参考。并做好记录。2、审核总包的质保体系和安保体系及各级理人员、特殊工种人员的有效上岗证件﹙一般为近2年内﹚。并在施工过程中监视持证上岗。3、审核施工组织设计方案中的可行性、平安性和施工进度等确保施工质量。4、按图纸内容核对工程所需的材料、构配件和设备的质保资料与实物相符。重点是消防器材要有消费答应证。食用器材要有门的证明。设备或机具要有完好的使用说明书。5、低压阀门在施工前应从每批中抽查10％〔至少一只〕进展强度和严性试验。如不合格再抽20％直至合格。高压阀门应逐个试验。对于安装在主干道上起切断作用的闭路阀门要逐个进展强度和严性试验经确认合格以后才能安装。6、施工使用的机具和设备要作完好性和平安性的检查和确认才能允许现场使用。四施工全过程的监理施行要点；1、研究本分部与其他分部工程之间的穿插和协调关系。确保总体质量和进度的要求。2、在施工队自检的根底上做好各项隐蔽工程的检查、旁站和确认。3、±0.00以下的构筑物墙体的道要在墙体内预埋带止水环的金属套。±0.00以上的构筑物墙体和楼层的承压道要预埋金属或塑料套。其套内径要比径大二档。安装后的间隙要用阻燃柔性材料实封堵。4、道的安装应符合以下顺序；先立后横先地下后地上分层、分段、分系统进展。程度安装时要按保证坡度〔一般为；非承压道0.01～0.03；承压道0.001～0.003。其中水道的坡度与水流向一样采暖热水和蒸汽道的坡度与介质流向相反气体道的坡度也是反向〕。在同其他道安装有矛盾时、必须遵循小让大、支让总、承压让非承压、消防让通风的原那么协调处理。道安装时的常规允许偏向值；立道的垂直度为2∕1000≯8mm∕5M。程度道纵横向的弯曲度为1∕1000≯25mm∕25M。均用线坠、皮尺、程度尺检查和确认。5、安装前应对设备根底、预埋套、预留孔、预埋件等进展全面检查〔牢度、相关位置尺寸等〕。6、道的毛边在安装前要倒除其内壁必须进展清理以防异物阻塞。内衬塑复合裁断严禁热切割工艺﹙如气割或机械切割﹚。要求冷切割﹙如手工锯削﹚。目的是保护内衬层的复合牢度。7、穿墙道在套部分严禁有接头。跨越伸缩缝或沉降缝的道、该部位要用柔性软连接并留适量的补偿长度。现场检查并确认。8、螺纹连接要防止丝扣的烂牙承插O型圈预紧连接、胶粘接﹙PVC—U﹚、热熔接﹙PP—R﹚、气焊接﹙铜﹚等要注意承插配件的方向与介质流向一样。9、埋地的金属道要做防腐处理焊接收道要做热镀锌或防腐漆处理。10、道的支、吊、托架及卡安装要符合的要求：1﹙﹚金属钢道的支、吊、托架间距的规定：〔M〕径〔mm〕15-202532405070-80100150保温222.52.5344.56不保温2.52.53345672﹙﹚铜道支架的间距的规定：〔M〕径〔mm〕15-202532405070-80100150垂直1.822.52.533.53.54程度1.21.82.42.42.4333.53﹙﹚塑料及复合给水道支、吊、托架的间距的规定：〔M〕径〔mm〕15-202532405075110立0.711.11.31.622.4程度冷水0.40.70.80.91.01.21.5程度热水0.30.350.40.50.60.84﹙﹚塑料及复合排水道支、吊、托架的间距的规定：〔M〕径〔mm〕5075110125160立1.21.5...
