高层住宅电气监理细则VIP专享VIP免费

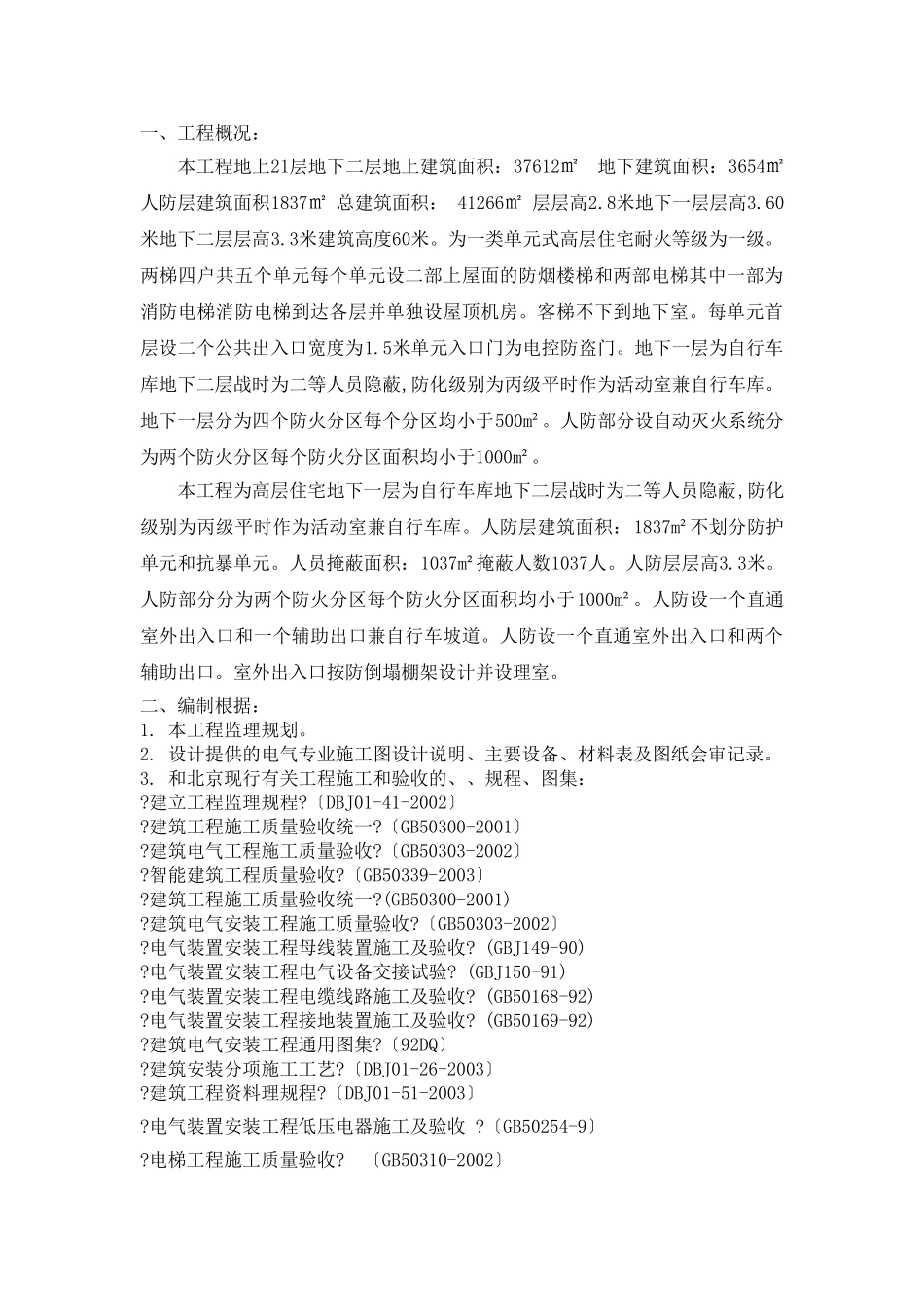

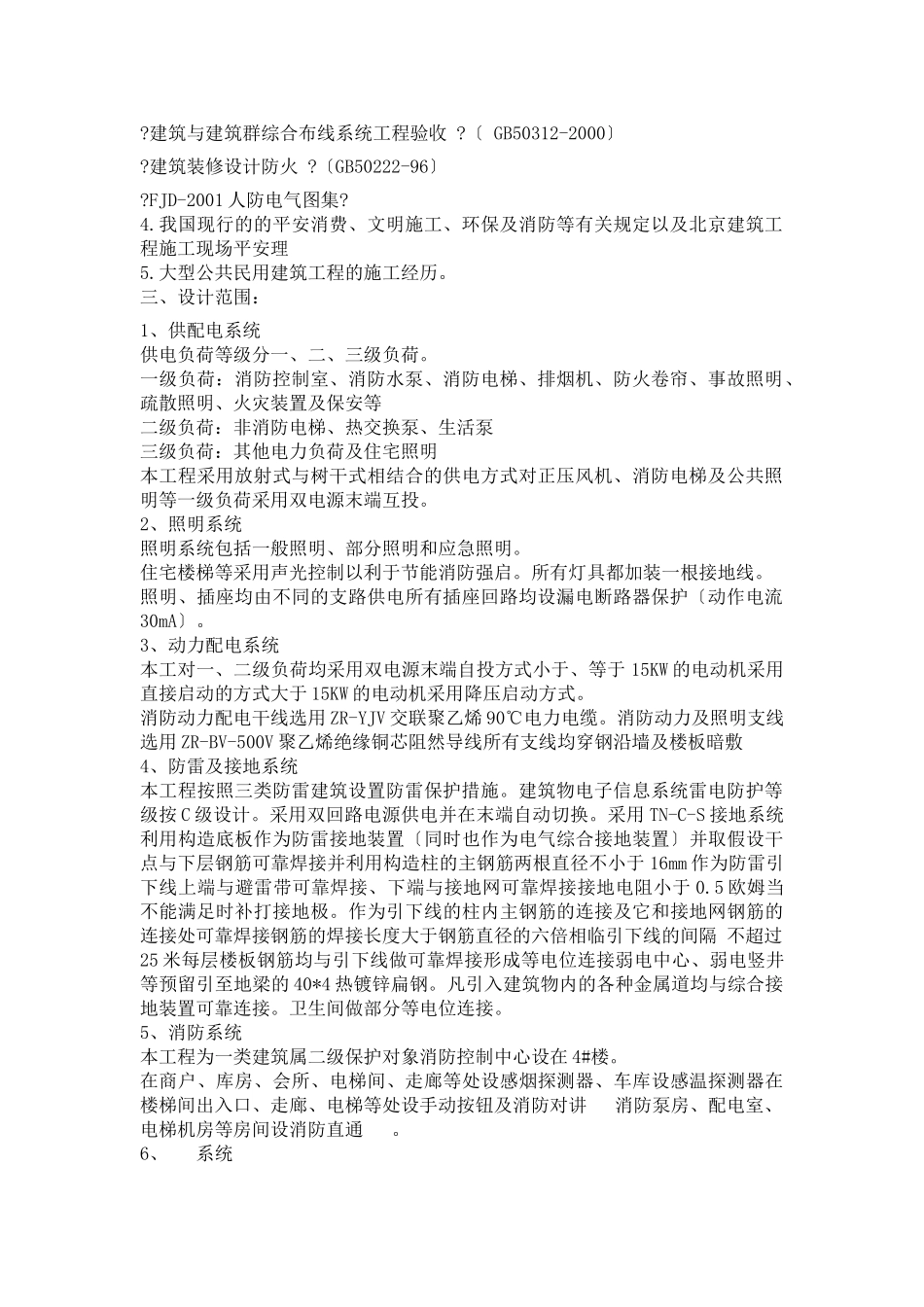

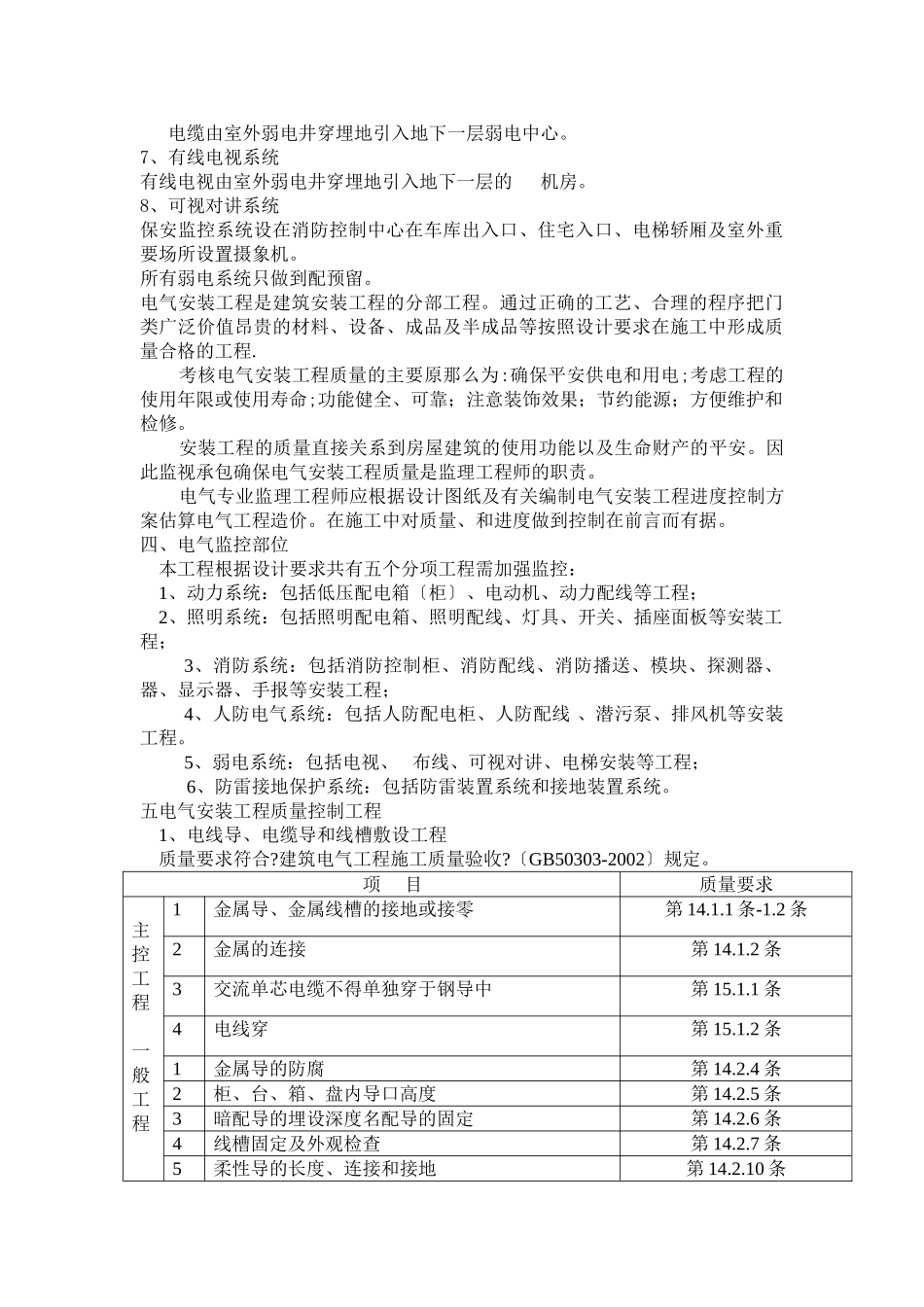

一、工程概况：本工程地上21层地下二层地上建筑面积：37612㎡地下建筑面积：3654㎡人防层建筑面积1837㎡总建筑面积：41266㎡层层高2.8米地下一层层高3.60米地下二层层高3.3米建筑高度60米。为一类单元式高层住宅耐火等级为一级。两梯四户共五个单元每个单元设二部上屋面的防烟楼梯和两部电梯其中一部为消防电梯消防电梯到达各层并单独设屋顶机房。客梯不下到地下室。每单元首层设二个公共出入口宽度为1.5米单元入口门为电控防盗门。地下一层为自行车库地下二层战时为二等人员隐蔽,防化级别为丙级平时作为活动室兼自行车库。地下一层分为四个防火分区每个分区均小于500m²。人防部分设自动灭火系统分为两个防火分区每个防火分区面积均小于1000m²。本工程为高层住宅地下一层为自行车库地下二层战时为二等人员隐蔽,防化级别为丙级平时作为活动室兼自行车库。人防层建筑面积：1837m²不划分防护单元和抗暴单元。人员掩蔽面积：1037m²掩蔽人数1037人。人防层层高3.3米。人防部分分为两个防火分区每个防火分区面积均小于1000m²。人防设一个直通室外出入口和一个辅助出口兼自行车坡道。人防设一个直通室外出入口和两个辅助出口。室外出入口按防倒塌棚架设计并设理室。二、编制根据：1.本工程监理规划。2.设计提供的电气专业施工图设计说明、主要设备、材料表及图纸会审记录。3.和北京现行有关工程施工和验收的、、规程、图集：?建立工程监理规程?〔DBJ01-41-2002〕?建筑工程施工质量验收统一?〔GB50300-2001〕?建筑电气工程施工质量验收?〔GB50303-2002〕?智能建筑工程质量验收?〔GB50339-2003〕?建筑工程施工质量验收统一?(GB50300-2001)?建筑电气安装工程施工质量验收?〔GB50303-2002〕?电气装置安装工程母线装置施工及验收?(GBJ149-90)?电气装置安装工程电气设备交接试验?(GBJ150-91)?电气装置安装工程电缆线路施工及验收?(GB50168-92)?电气装置安装工程接地装置施工及验收?(GB50169-92)?建筑电气安装工程通用图集?〔92DQ〕?建筑安装分项施工工艺?〔DBJ01-26-2003〕?建筑工程资料理规程?〔DBJ01-51-2003〕?电气装置安装工程低压电器施工及验收?〔GB50254-9〕?电梯工程施工质量验收?〔GB50310-2002〕?建筑与建筑群综合布线系统工程验收?〔GB50312-2000〕?建筑装修设计防火?〔GB50222-96〕?FJD-2001人防电气图集?4.我国现行的的平安消费、文明施工、环保及消防等有关规定以及北京建筑工程施工现场平安理5.大型公共民用建筑工程的施工经历。三、设计范围：1、供配电系统供电负荷等级分一、二、三级负荷。一级负荷：消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾装置及保安等二级负荷：非消防电梯、热交换泵、生活泵三级负荷：其他电力负荷及住宅照明本工程采用放射式与树干式相结合的供电方式对正压风机、消防电梯及公共照明等一级负荷采用双电源末端互投。2、照明系统照明系统包括一般照明、部分照明和应急照明。住宅楼梯等采用声光控制以利于节能消防强启。所有灯具都加装一根接地线。照明、插座均由不同的支路供电所有插座回路均设漏电断路器保护〔动作电流30mA〕。3、动力配电系统本工对一、二级负荷均采用双电源末端自投方式小于、等于15KW的电动机采用直接启动的方式大于15KW的电动机采用降压启动方式。消防动力配电干线选用ZR-YJV交联聚乙烯90℃电力电缆。消防动力及照明支线选用ZR-BV-500V聚乙烯绝缘铜芯阻然导线所有支线均穿钢沿墙及楼板暗敷4、防雷及接地系统本工程按照三类防雷建筑设置防雷保护措施。建筑物电子信息系统雷电防护等级按C级设计。采用双回路电源供电并在末端自动切换。采用TN-C-S接地系统利用构造底板作为防雷接地装置〔同时也作为电气综合接地装置〕并取假设干点与下层钢筋可靠焊接并利用构造柱的主钢筋两根直径不小于16mm作为防雷引下线上端与避雷带可靠焊接、下端与接地网可靠焊接接地电阻小于0.5欧姆当不能满足时补打接地极。作为引下线的柱内主钢筋的连接及它和接地网钢筋的连接处可靠焊接钢筋的焊接长度大于钢筋直径的六倍相临引下线的间隔不超过25米每层楼板钢筋均与引下线做可靠焊接形成等电位连接弱电中心、弱电竖井...
