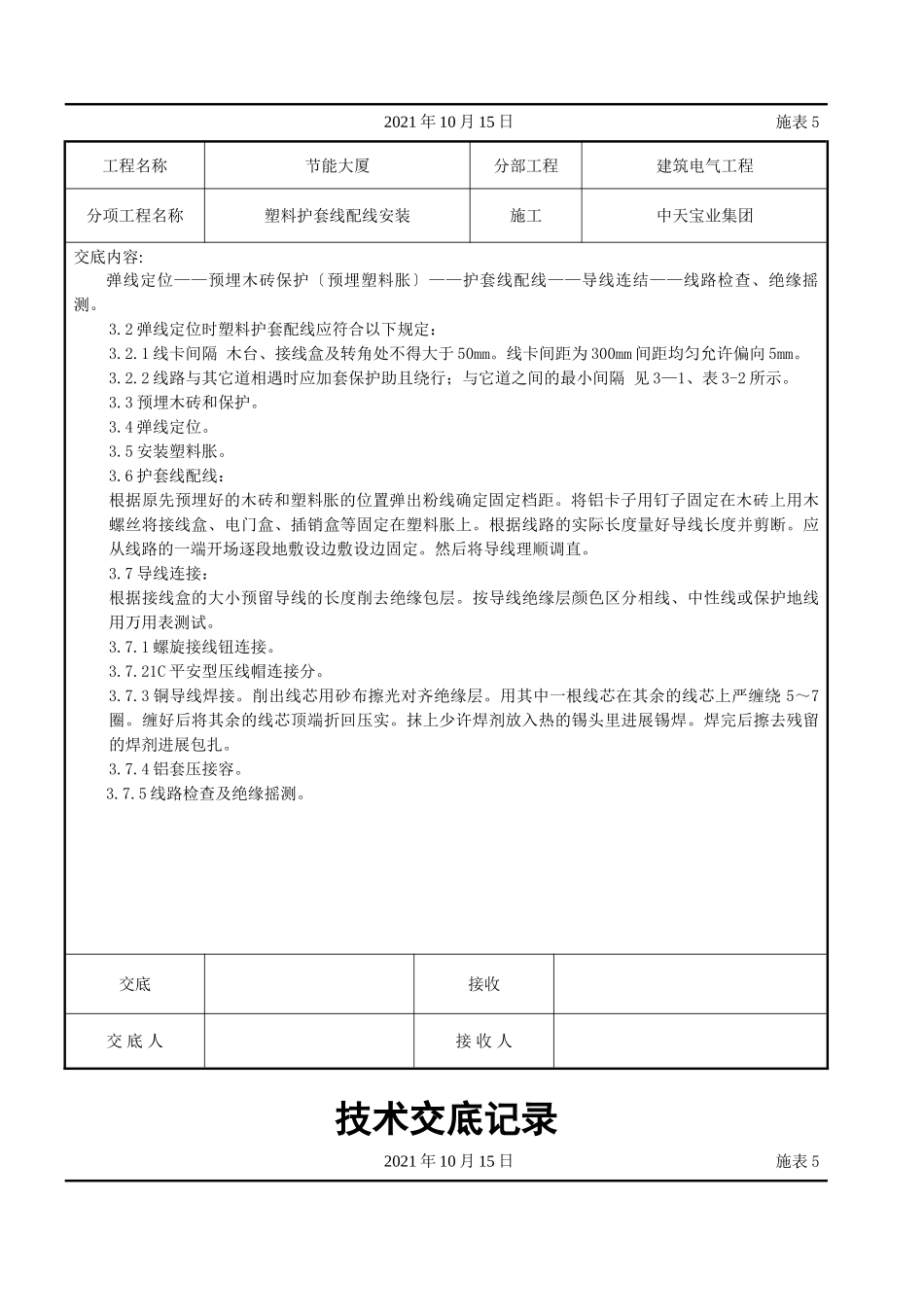

技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料护套线配线安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB50300-2001?建筑电气工程施工质量验收?GB50303-20022、施工准备2.1材料要求：2.1.1塑料护套线：导线的规格、型必须符合设计要求并有出厂合格证。2.1.2螺旋接线钮：应根据导线截面和导线的根数选择相应型的加强型绝缘钢壳螺旋接线钮。2.1.31C平安型压线帽有关要求见3—8、2.1.5条有关内容。2.1.4套：套有铜套、铝磁疗及铜铝过渡套三种选用时应采用与导线材质规格相应的套。2.1.5接线端子〔俗称接线鼻子〕：选用时应根据导线的根数和总截面选择相应规格的接线端子。2.1.6辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。2.2主要机具：2.2.1铅笔、卷尺、程度尺、线坠、水桶、灰铲、粉线袋。2.2.2常用电工工具、手锤、錾子、钢锯、锯条手电钻、冲击钻〔电锤〕。2.2.3兆欧表、万用表、工具袋、工具箱高凳等。2.3作业条件2.3.1配合土建构造施工阶段根据设计图尺寸位置预埋好木砖和过墙。2.3.2内装修工程全部完毕。3、操作工艺3.1工艺流程：交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料护套线配线安装施工中天宝业集团交底内容:弹线定位——预埋木砖保护〔预埋塑料胀〕——护套线配线——导线连结——线路检查、绝缘摇测。3.2弹线定位时塑料护套配线应符合以下规定：3.2.1线卡间隔木台、接线盒及转角处不得大于50mm。线卡间距为300mm间距均匀允许偏向5mm。3.2.2线路与其它道相遇时应加套保护助且绕行；与它道之间的最小间隔见3—1、表3-2所示。3.3预埋木砖和保护。3.4弹线定位。3.5安装塑料胀。3.6护套线配线：根据原先预埋好的木砖和塑料胀的位置弹出粉线确定固定档距。将铝卡子用钉子固定在木砖上用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀上。根据线路的实际长度量好导线长度并剪断。应从线路的一端开场逐段地敷设边敷设边固定。然后将导线理顺调直。3.7导线连接：根据接线盒的大小预留导线的长度削去绝缘包层。按导线绝缘层颜色区分相线、中性线或保护地线用万用表测试。3.7.1螺旋接线钮连接。3.7.21C平安型压线帽连接分。3.7.3铜导线焊接。削出线芯用砂布擦光对齐绝缘层。用其中一根线芯在其余的线芯上严缠绕5～7圈。缠好后将其余的线芯顶端折回压实。抹上少许焊剂放入热的锡头里进展锡焊。焊完后擦去残留的焊剂进展包扎。3.7.4铝套压接容。3.7.5线路检查及绝缘摇测。交底接收交底人接收人技术交底记录2021年10月15日施表5工程名称节能大厦分部工程建筑电气工程分项工程名称塑料护套线配线安装施工中天宝业集团交底内容:4、质量4.1.1护套线的品种、规格、质量符合设计要求。导线之间和导线对地间的绝缘电阻值必须大于0.5mΩ。检验：实测或检查摇测记录。4.1.2导线严禁有扭绞、弯、绝缘层损坏和护套开裂等现象。塑料护套线严禁直接埋入抹灰内敷设。检验：观察检查。4.2.1护套线敷设平直、整齐固定可靠穿过梁、墙、楼板和跨越线路等处有保护。跨越建筑物变形缝的导线两端固定结实应留在补偿余量。4.2.2导线明敷局部紧贴建筑物外表多根平行敷设间距一致分支和弯头处整齐。4.2.3导线连接结实包扎严绝缘良好不伤线芯接头设在接线盒或电气器具内；板孔内无接头；接线盒位置正确盒盖齐全、平整导线进入接线盒或电气器具内留有适当余量。检验：观察检查。护套线配线允许偏向、弯曲半径和检验见表3-28所示。护套线配线允许偏向、弯曲半径和检验表3-28项次工程允许偏向或弯曲半径检验1固定点间距5mm尺量检查2程度或垂直敷设的直线段平直度5mm拉线、尺量检查垂直度5mm吊线、尺量检查3最小弯曲半径≥3b尺量检查注：b为平弯时护套线厚度或侧弯时护套线宽度。5、成品保护5.1配线时应保持顶棚、墙面整洁找木砖不得损坏墙体弹粉线应采用淡或其它清高色。5.2配线完成后不得喷浆和刷油以防污染导线及电气器具搬运物件时不要碰松导线。6、应注意的质量问题6.1线卡间距不均匀超出允许偏向且有松动...
