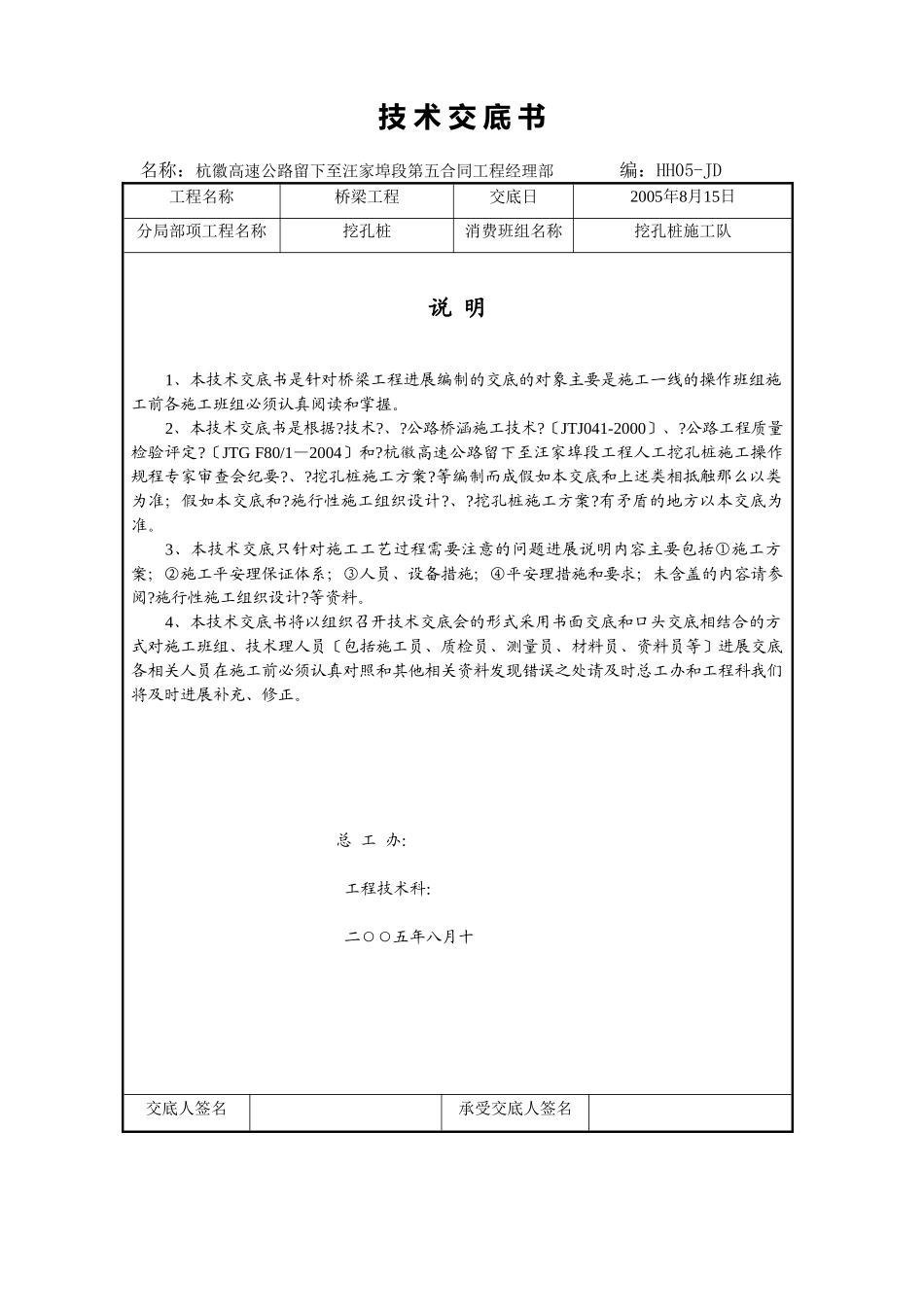

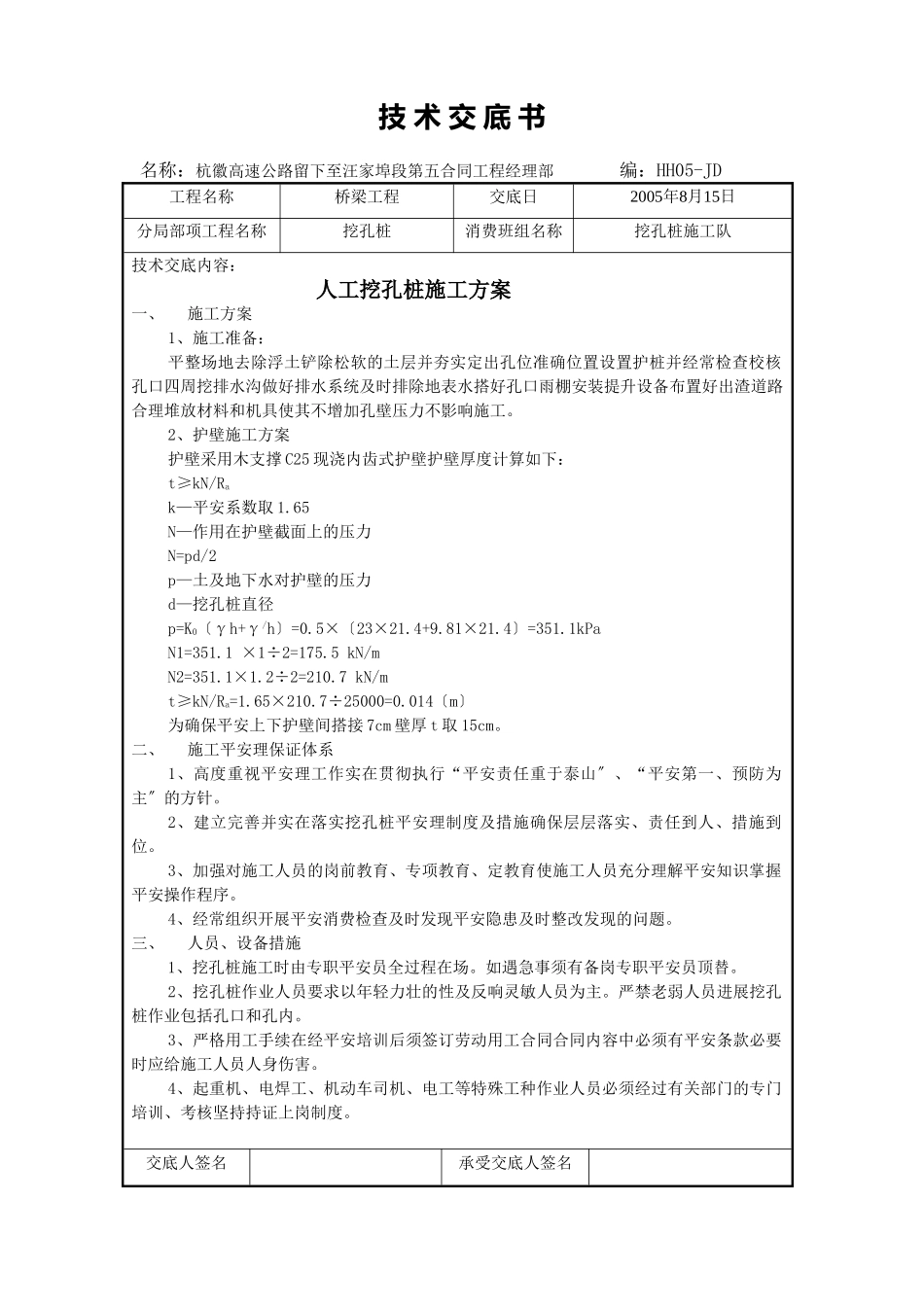

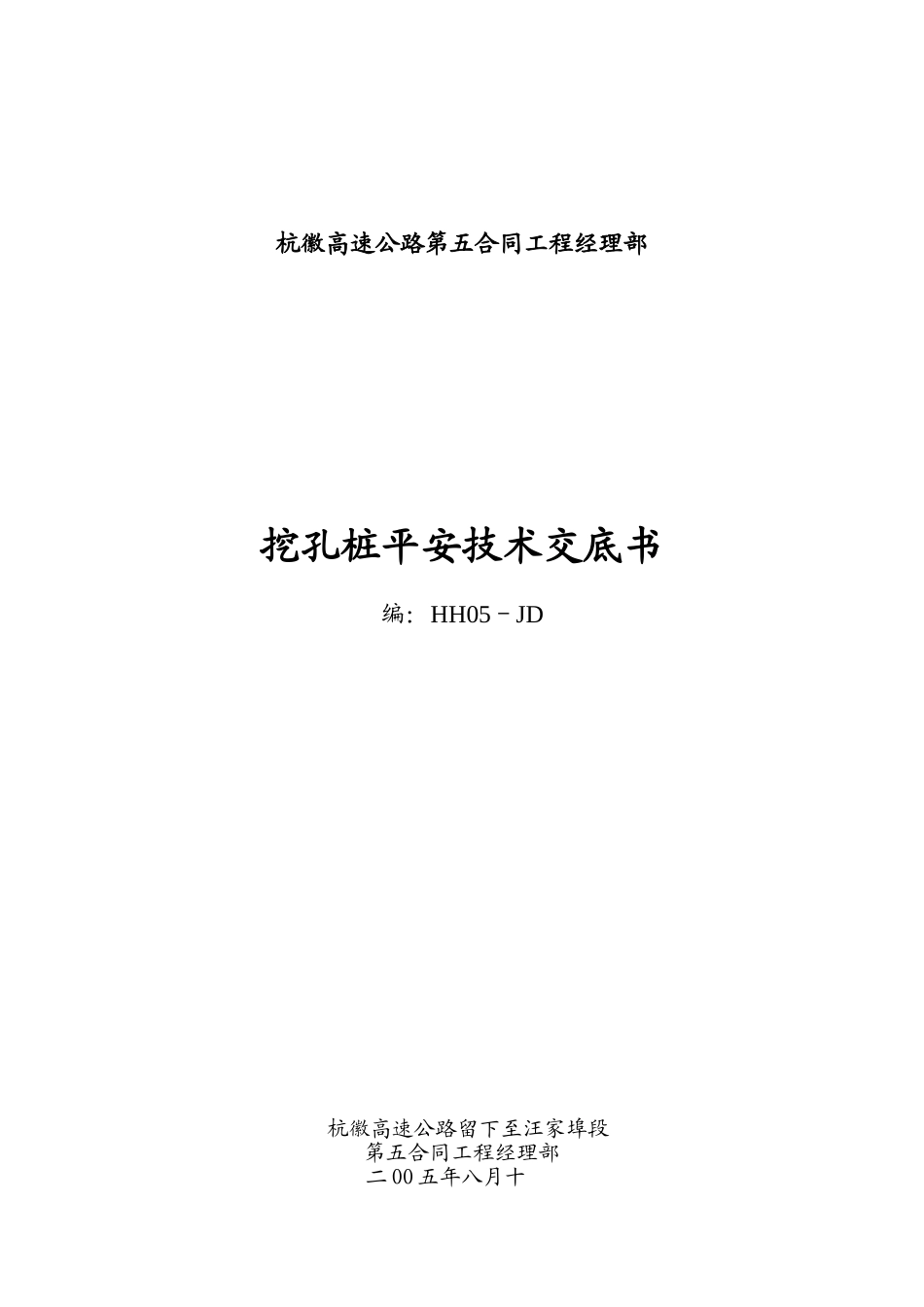

杭徽高速公路第五合同工程经理部挖孔桩平安技术交底书编：HH05－JD杭徽高速公路留下至汪家埠段第五合同工程经理部二OO五年八月十技术交底书名称：杭徽高速公路留下至汪家埠段第五合同工程经理部编：HH05-JD工程名称桥梁工程交底日2005年8月15日分局部项工程名称挖孔桩消费班组名称挖孔桩施工队说明1、本技术交底书是针对桥梁工程进展编制的交底的对象主要是施工一线的操作班组施工前各施工班组必须认真阅读和掌握。2、本技术交底书是根据?技术?、?公路桥涵施工技术?〔JTJ041-2000〕、?公路工程质量检验评定?〔JTGF80/1—2004〕和?杭徽高速公路留下至汪家埠段工程人工挖孔桩施工操作规程专家审查会纪要?、?挖孔桩施工方案?等编制而成假如本交底和上述类相抵触那么以类为准；假如本交底和?施行性施工组织设计?、?挖孔桩施工方案?有矛盾的地方以本交底为准。3、本技术交底只针对施工工艺过程需要注意的问题进展说明内容主要包括①施工方案；②施工平安理保证体系；③人员、设备措施；④平安理措施和要求；未含盖的内容请参阅?施行性施工组织设计?等资料。4、本技术交底书将以组织召开技术交底会的形式采用书面交底和口头交底相结合的方式对施工班组、技术理人员〔包括施工员、质检员、测量员、材料员、资料员等〕进展交底各相关人员在施工前必须认真对照和其他相关资料发现错误之处请及时总工办和工程科我们将及时进展补充、修正。总工办：工程技术科：二○○五年八月十交底人签名承受交底人签名技术交底书名称：杭徽高速公路留下至汪家埠段第五合同工程经理部编：HH05-JD工程名称桥梁工程交底日2005年8月15日分局部项工程名称挖孔桩消费班组名称挖孔桩施工队技术交底内容：人工挖孔桩施工方案一、施工方案1、施工准备：平整场地去除浮土铲除松软的土层并夯实定出孔位准确位置设置护桩并经常检查校核孔口四周挖排水沟做好排水系统及时排除地表水搭好孔口雨棚安装提升设备布置好出渣道路合理堆放材料和机具使其不增加孔壁压力不影响施工。2、护壁施工方案护壁采用木支撑C25现浇内齿式护壁护壁厚度计算如下：t≥kN/Rak—平安系数取1.65N—作用在护壁截面上的压力N=pd/2p—土及地下水对护壁的压力d—挖孔桩直径p=K0〔γh+γ/h〕=0.5×〔23×21.4+9.81×21.4〕=351.1kPaN1=351.1×1÷2=175.5kN/mN2=351.1×1.2÷2=210.7kN/mt≥kN/Ra=1.65×210.7÷25000=0.014〔m〕为确保平安上下护壁间搭接7cm壁厚t取15cm。二、施工平安理保证体系1、高度重视平安理工作实在贯彻执行“平安责任重于泰山〞、“平安第一、预防为主〞的方针。2、建立完善并实在落实挖孔桩平安理制度及措施确保层层落实、责任到人、措施到位。3、加强对施工人员的岗前教育、专项教育、定教育使施工人员充分理解平安知识掌握平安操作程序。4、经常组织开展平安消费检查及时发现平安隐患及时整改发现的问题。三、人员、设备措施1、挖孔桩施工时由专职平安员全过程在场。如遇急事须有备岗专职平安员顶替。2、挖孔桩作业人员要求以年轻力壮的性及反响灵敏人员为主。严禁老弱人员进展挖孔桩作业包括孔口和孔内。3、严格用工手续在经平安培训后须签订劳动用工合同合同内容中必须有平安条款必要时应给施工人员人身伤害。4、起重机、电焊工、机动车司机、电工等特殊工种作业人员必须经过有关部门的专门培训、考核坚持持证上岗制度。交底人签名承受交底人签名技术交底书名称：杭徽高速公路留下至汪家埠段第五合同工程经理部编：HH05-JD工程名称桥梁工程交底日2005年8月15日分局部项工程名称挖孔桩消费班组名称挖孔桩施工队技术交底内容：平安理体系5、辘轳轴、支腿、吊绳、挂钩、提桶等的质量和平安性必须满足施工要求不得使用存在平安隐患的设备和工具。支架须采用钢材料制作须有足够的稳定性；吊绳须采用无损伤的钢丝绳；挂钩为防脱钩；装土须用桶式的箩筐或提桶严禁用簸箕装土。6、发电机、空压机、凿岩机、潜水泵、照明灯、对讲机、应急软爬梯、电铃须平安性能良好符合平安规定。7、现场作业人员必须按要求穿戴符合的劳保用品装备平安帽、平安带、必要的照明、通风设备和有害气体检测仪器等。四、平安理措施和要求1、挖孔桩施工时必...
