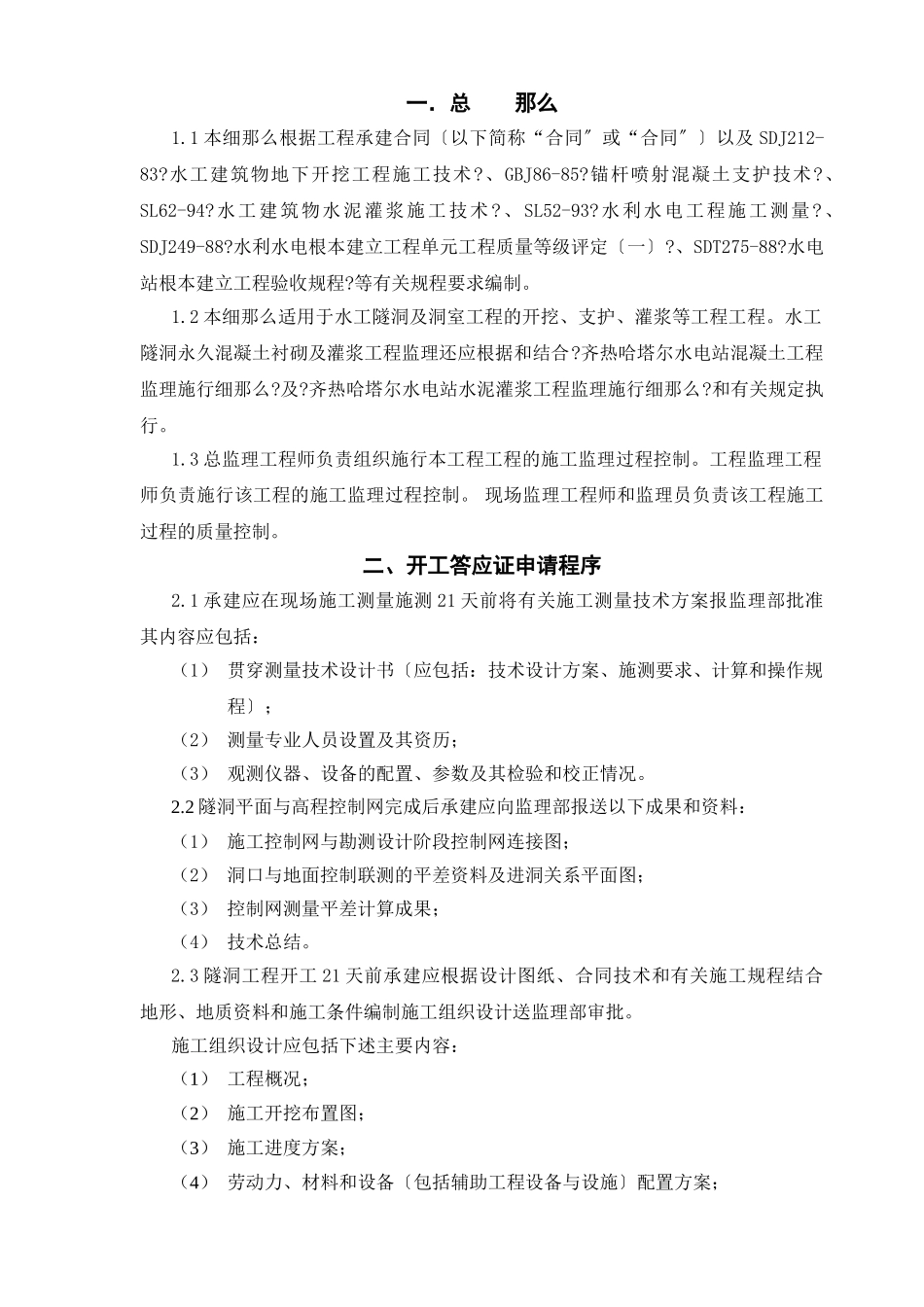

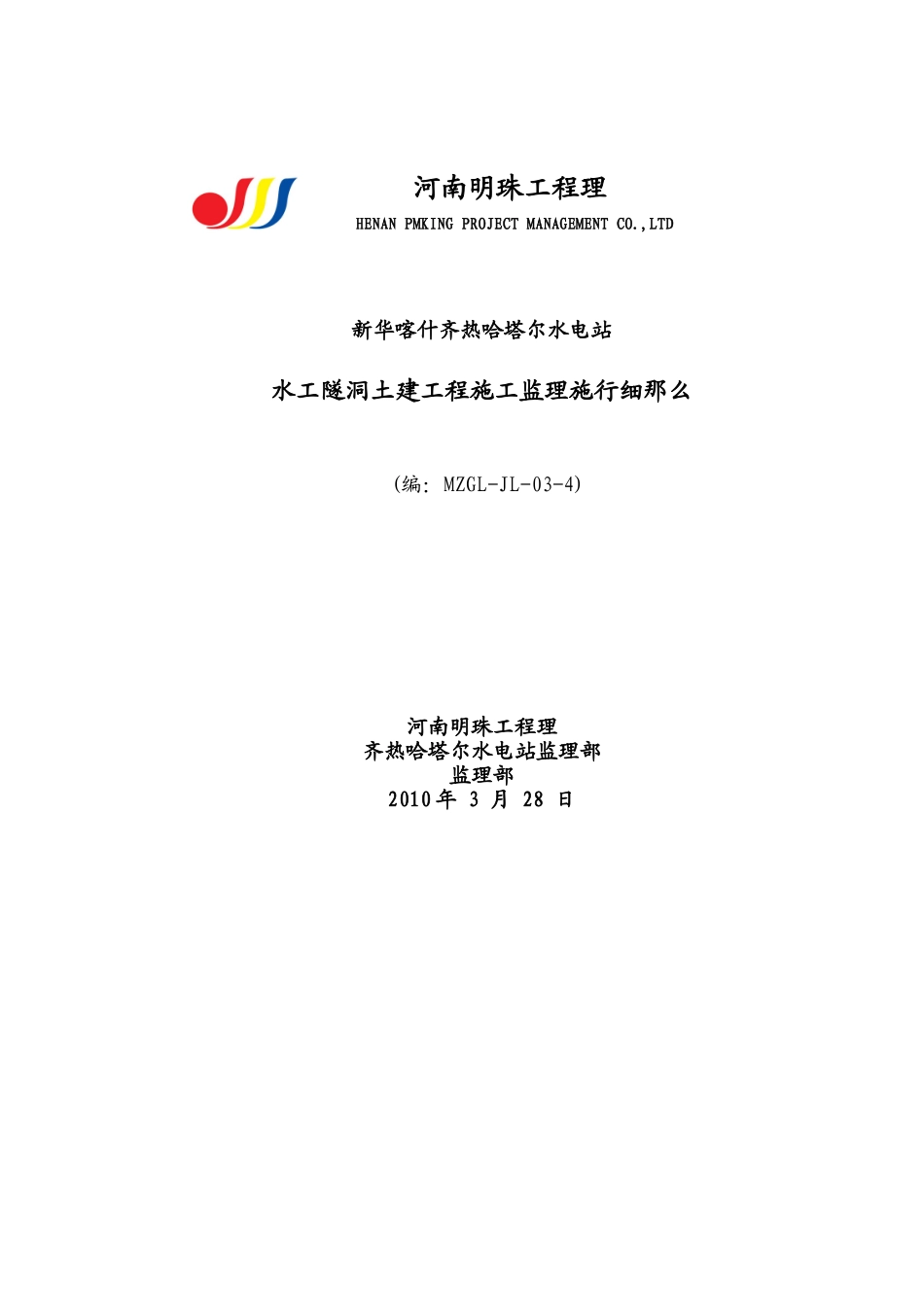

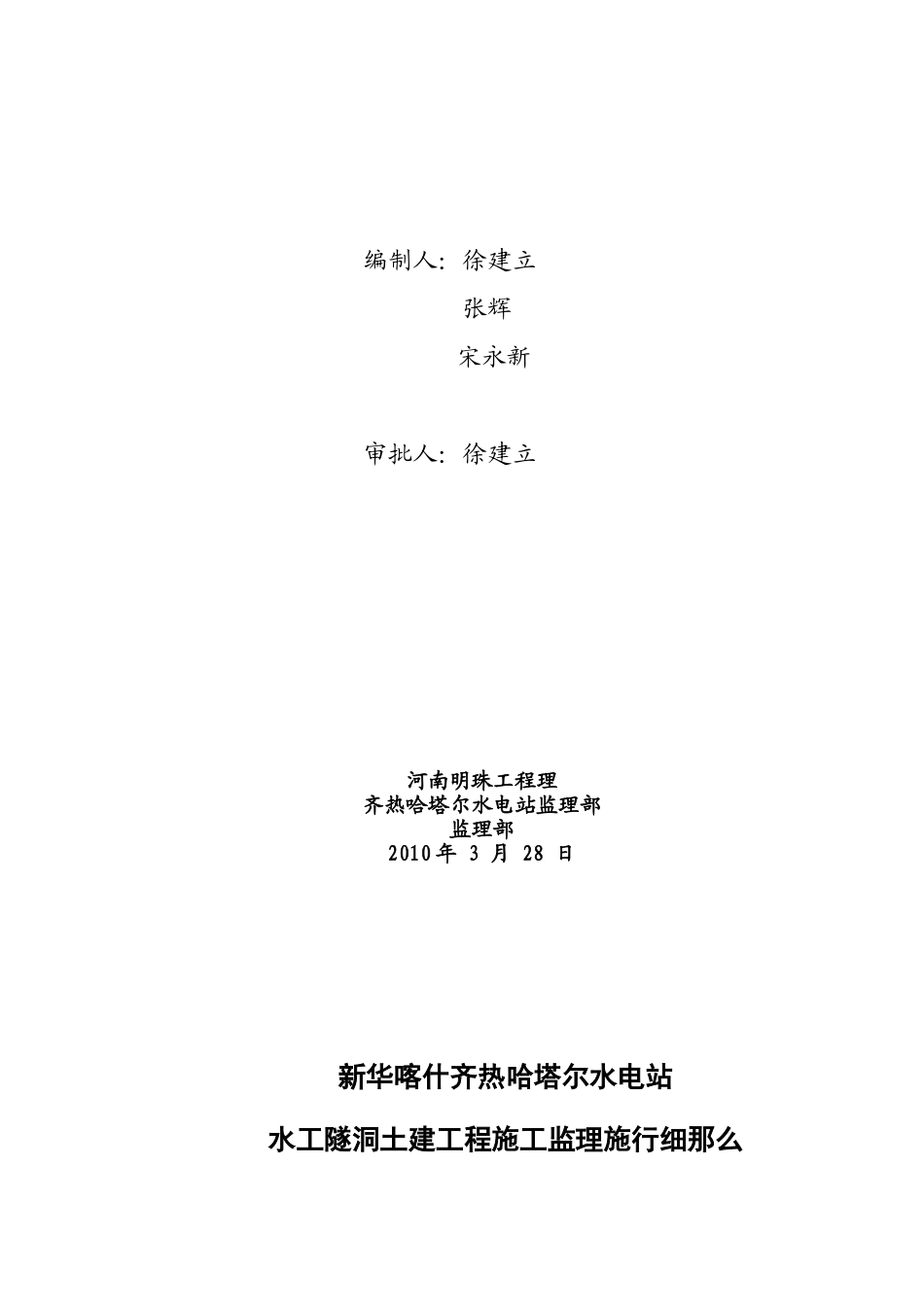

河南明珠工程理HENANPMKINGPROJECTMANAGEMENTCO.,LTD新华喀什齐热哈塔尔水电站水工隧洞土建工程施工监理施行细那么(编：MZGL-JL-03-4)河南明珠工程理齐热哈塔尔水电站监理部监理部2010年3月28日编制人：徐建立张辉宋永新审批人：徐建立河南明珠工程理齐热哈塔尔水电站监理部监理部2010年3月28日新华喀什齐热哈塔尔水电站水工隧洞土建工程施工监理施行细那么一．总那么1.1本细那么根据工程承建合同〔以下简称“合同〞或“合同〞〕以及SDJ212-83?水工建筑物地下开挖工程施工技术?、GBJ86-85?锚杆喷射混凝土支护技术?、SL62-94?水工建筑物水泥灌浆施工技术?、SL52-93?水利水电工程施工测量?、SDJ249-88?水利水电根本建立工程单元工程质量等级评定〔一〕?、SDT275-88?水电站根本建立工程验收规程?等有关规程要求编制。1.2本细那么适用于水工隧洞及洞室工程的开挖、支护、灌浆等工程工程。水工隧洞永久混凝土衬砌及灌浆工程监理还应根据和结合?齐热哈塔尔水电站混凝土工程监理施行细那么?及?齐热哈塔尔水电站水泥灌浆工程监理施行细那么?和有关规定执行。1.3总监理工程师负责组织施行本工程工程的施工监理过程控制。工程监理工程师负责施行该工程的施工监理过程控制。现场监理工程师和监理员负责该工程施工过程的质量控制。二、开工答应证申请程序2.1承建应在现场施工测量施测21天前将有关施工测量技术方案报监理部批准其内容应包括：（1）贯穿测量技术设计书〔应包括：技术设计方案、施测要求、计算和操作规程〕；（2）测量专业人员设置及其资历；（3）观测仪器、设备的配置、参数及其检验和校正情况。2.2隧洞平面与高程控制网完成后承建应向监理部报送以下成果和资料：（1）施工控制网与勘测设计阶段控制网连接图；（2）洞口与地面控制联测的平差资料及进洞关系平面图；（3）控制网测量平差计算成果；（4）技术总结。2.3隧洞工程开工21天前承建应根据设计图纸、合同技术和有关施工规程结合地形、地质资料和施工条件编制施工组织设计送监理部审批。施工组织设计应包括下述主要内容：（1）工程概况；（2）施工开挖布置图；（3）施工进度方案；（4）劳动力、材料和设备〔包括辅助工程设备与设施〕配置方案；（5）开挖爆破技术和；（6）支护施工和措施；（7）出渣和弃渣措施；（8）灌浆施工措施；（9）通风、散烟和除尘措施；（10）供电、照明和、信措施；（11）供风、供水和排水措施；（12）平安防护与环境保护措施；（13）可能遇到的特殊地层开挖和其他特殊施工。2.4隧洞工程开工14天前承建应根据设计、地质条件、施工程度完成必须的钻爆试验和设计并将开挖爆破设计报送监理部审批。设计应包括下述主要内容：（1）掏槽方式；（2）炮孔布置、孔径、孔深、方向和数量；（3）装药量、装药构造和炮孔堵塞方式；（4）采用的类型和网络设计；（5）循环开挖进尺和单耗药量；（6）预裂或光面爆破等控制爆破参数与作业方式；（7）爆破平安操作规程。2.5施行喷锚支护作业14天前承建应根据设计要求结合围岩特征和施工编制作业方案报送监理部审批。作业方案应包括下述主要内容：（1）锚杆材料、参数及布置；（2）锚杆注浆材料、性能和配合比；（3）锚杆施工作业要求；（4）喷射混凝土材料、性能和配合比；（5）喷射混凝土施工工艺；（6）钢筋网的布设和要求；（7）锚、喷施工设备及性能；（8）锚杆施工质量控制和措施〔包括检测和设备〕；（9）喷射混凝土质量控制和措施〔包括检测和设备〕。2.6水泥灌浆作业开工21天前承建应根据设计、地质条件、施工条件和施工程度编制施工措施方案报送监理部审批。措施方案应包括下述主要内容：（1）灌浆施工布置图；（2）施工进度方案；（3）制浆工艺及设备；（4）灌浆材料和制浆要求；（5）灌浆、工序、工艺、设备及计量控制；（6）灌浆压力；（7）质量控制和检测措施；（8）平安作业与环境保护措施。2.7隧洞工程开工14天前承建应按工程承建合同规定结合开挖和地质条件编制围岩变形观测措施方案报送监理部审批。措施方案应包括下述主要内容：（1）观测布置图；（2）观测内容及技术要求；（3）观测仪器、设备及其性能；（4）观测仪器、设备埋设和保护措施；（5）...
