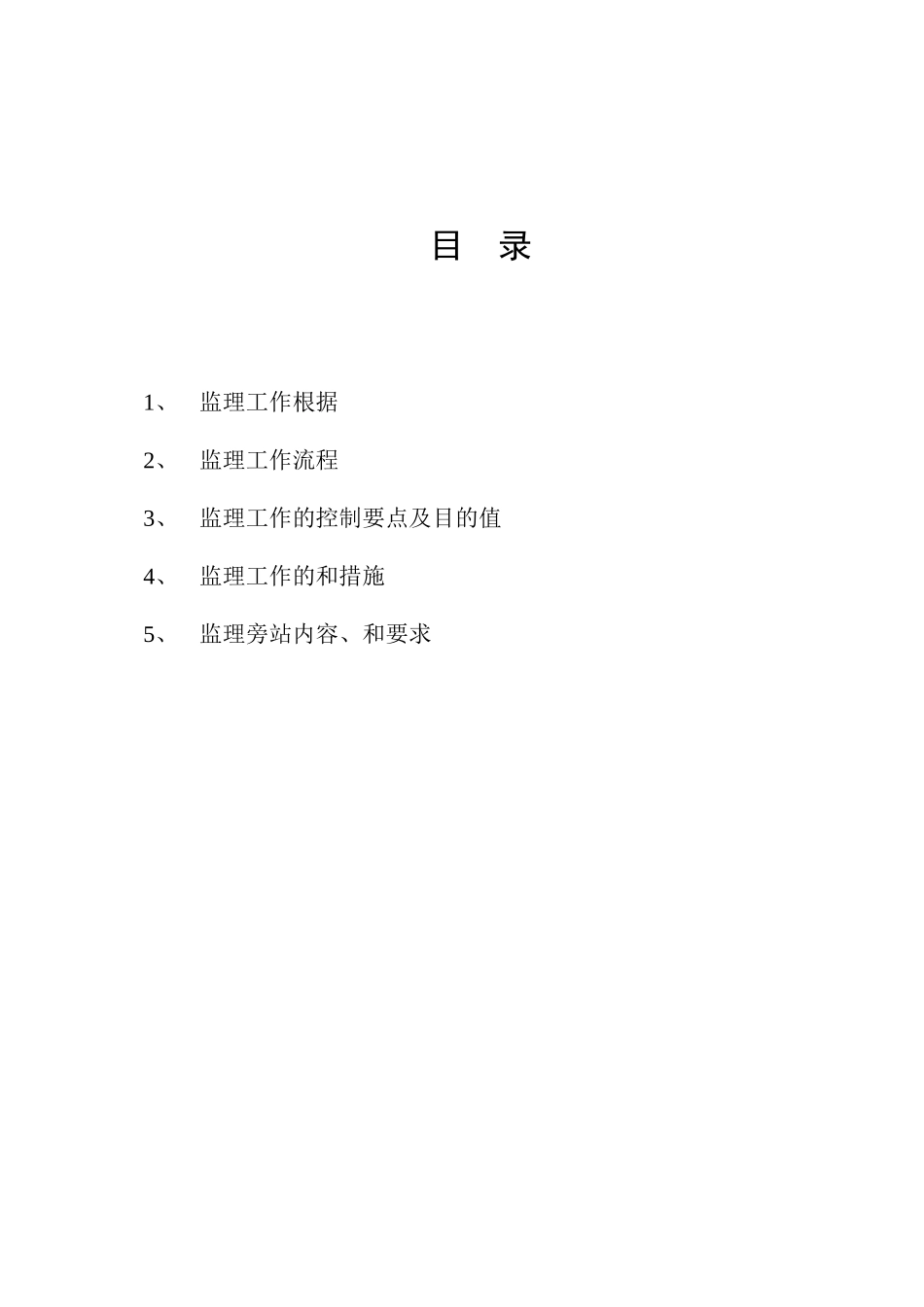

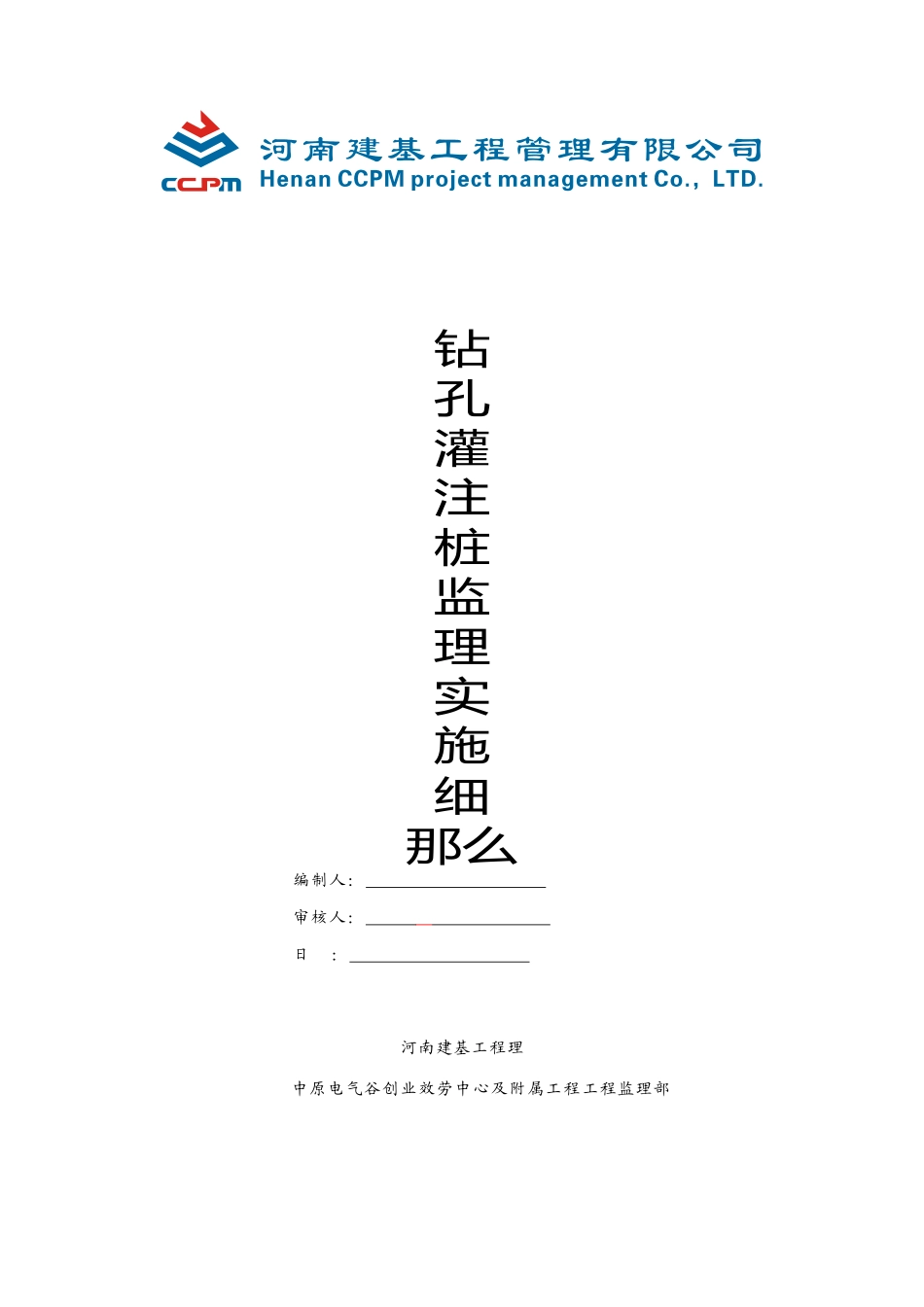

钻孔灌注桩监理实施细那么编制人：审核人：日：河南建基工程理中原电气谷创业效劳中心及附属工程工程监理部目录1、监理工作根据2、监理工作流程3、监理工作的控制要点及目的值4、监理工作的和措施5、监理旁站内容、和要求钻孔灌注桩监理施行细那么1监理工作根据1.1建立监理合同、施工合同及招1.2监理规划1.3工程桩施工图纸、技术说明及设计变更等1.4经审批的钻孔灌注桩施工组织设计1.5执行、①建筑桩基技术〔JGJ94-94〕②?建筑地基根底工程施工质量验收?〔GB50202－2002〕③?建筑工程质量验收统一?〔GB50300－2001〕④?工程测量?〔GB50026－93〕⑤?钢筋焊接及验收?〔JGJ18-96〕⑥?混凝土构造工程施工质量验收?(GB50204-2002)⑦?建立工程监理?〔GB50319－2000〕2监理工作的流程2.1钻孔桩施工监理控制总流程施工准备阶段复核测量定位检查钻机定位钻进成孔第一次清孔验收旁站下放钢筋笼第二次清孔验收钢筋笼制作验收混凝土检查旁站混凝土灌注材料进场和质量控制审批施工组织设计审查进场机械设备终孔验收是否复测桩位2.2工序质量监理控制程序3监理工作的控制要点及目的值3.1质量目的风险分析本工程采用的钻孔灌注桩桩径较大深度较深施工中成孔时间较长容易出现塌孔现象。施工的工序较为复杂施工工艺变化较多其中成孔工艺、泥浆护壁性能及水下砼灌注质量对钻孔灌注桩质量的目的影响较大钻孔灌注桩常见质量问题包括桩位偏向、孔斜、断桩、缩径、桩身砼疏松、沉淤超厚及钢筋笼上浮等。3.2桩位放样控制：对群桩允许偏向20mm；单排桩10mm。3.3灌注桩的桩位偏向必须符合表一的规定桩顶标高至少要比设计标高高出0.5m桩底清孔质量按不同的成桩工艺有不同的要求应按的详细要求执行。每浇注50m3必须有1组试件。小于50m3的桩每根桩必须有1组试件。表一灌注桩的平面位置和垂直度的允许偏向表序成孔桩径允许偏向(mm)垂直度允许偏向〔％〕桩位允许偏向〔mm〕1～3根、单排桩基垂直于中心线方向和群桩根底的边桩条型桩基沿中心线方向和群桩根底的中间桩1泥浆护壁钻孔桩D≤1000mm±50＜1D/6且不大于100D/4且不大于150D＞1000mm±50100＋0.01H150＋0.01H2套成孔灌注桩D≤500mm－20＜170150D＞500mm1001503干成孔灌注桩－20＜1701504人工挖孔桩混凝土护壁＋50＜0.550150钢套护壁＋50＜1100200注：1.桩径允许偏向的负值是指个别断面。2.采用复打、反插法施工的桩其桩径允许偏向不受上表限制。3.H为施工现场地面标高与桩顶设计标高的间隔D为设计桩径。3.4工程桩应进展承载力检验。对于地基根底设计等级为甲级或地质条件复杂成桩质量可靠性低的灌注桩应采用静载荷试验的进展检验检验桩数不应少于总数的1％且不应少于3根当总桩数少于50根时不应少于2根。3.5桩身质量应进展检验检验要求应符合设计规定。当设计无详细规定时对设计等级为甲级或地质合格合格工序1准备工作工序2分包自检总包检查监理巡视、旁监理巡视监理验收合格不合格整改是否超偏钻孔桩分项工程质量验收桩基子分部验收和评估设计出处理方案催促施工处理到位条件复杂成检质量可靠性低的灌注桩抽检数量不应少于总数的30％且不应少于20根。每个柱子承台下不得少于1根。3.6对砼灌注桩除承载力和桩体质量检测两个主控工程外其他主控工程和一般工程均应全部检查。3.7监理工作的控制要点和目的值见下表类型控制要点目标值巡视、旁站控制点备注事前控制设计交底检查施工图纸的有效性；催促总、分包提出阅图；提出书面监理阅图；参加设计交底会并予签认。总包理体系审查质量理体系；技术理体系；质量保证体系；安保体系。检查其组织构造、理制度、人员上岗证等。分包资质审查〔桩基工程分包〕检查“营业执照〞、“建筑专业书〞、等、理人员和操作人员上岗证。?分包资格报审表?监理审批。施工组织设计审批结合工程实际从“人、机、物、法、环〞诸要素着手审查施工组织设计中质量、进度、平安文明施工等方面的人员、组织体系、措施等是否完善。检查总、分包审批手续是否齐全。审查施工顺序和检测手段。提出书面监理审批。机械设备控制设备型、数量应与施工组织设计相符；检查检修记录、合格证、操作证等。人员控制检查理人员、操作人员上岗证。场地布置检查...
