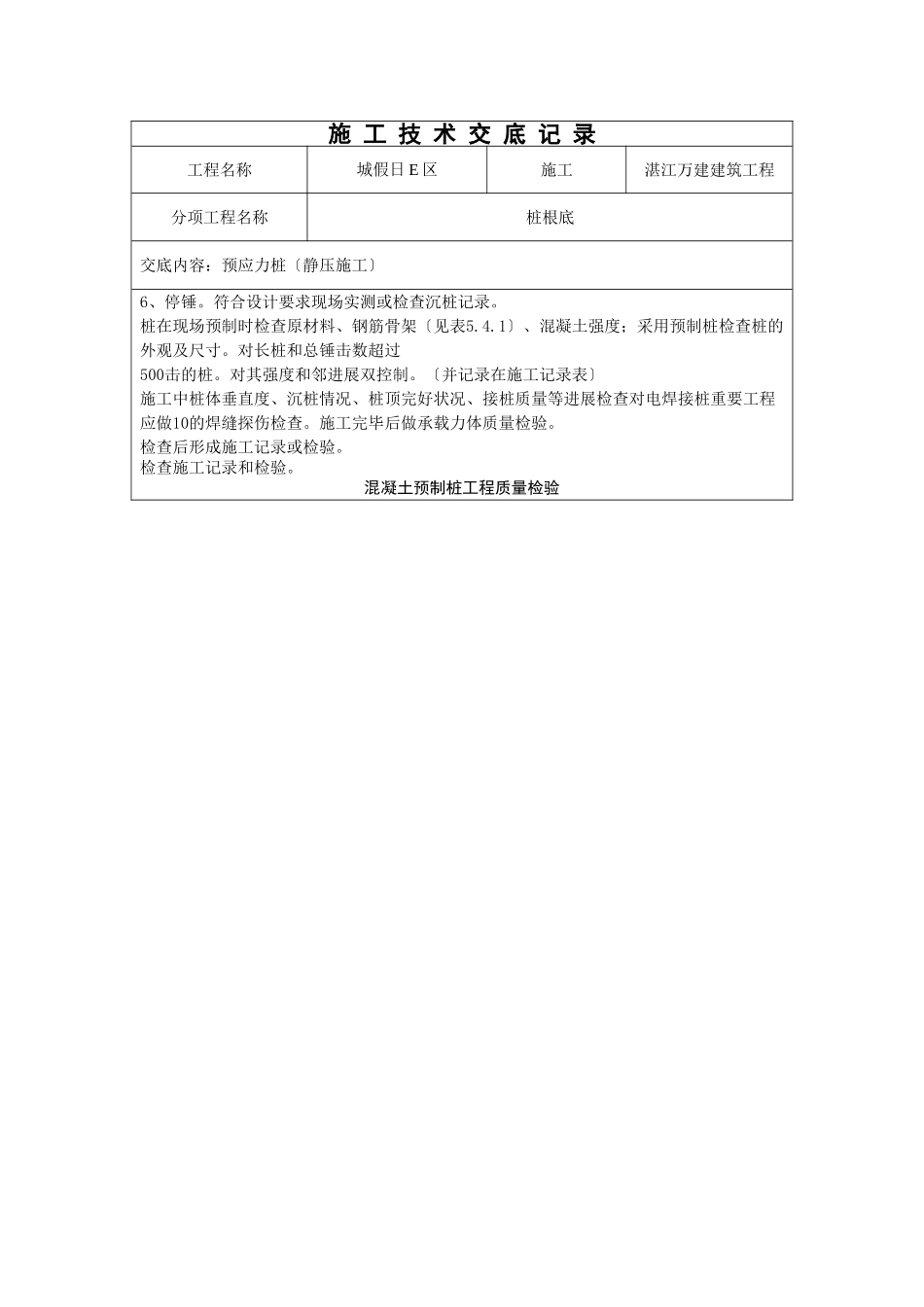

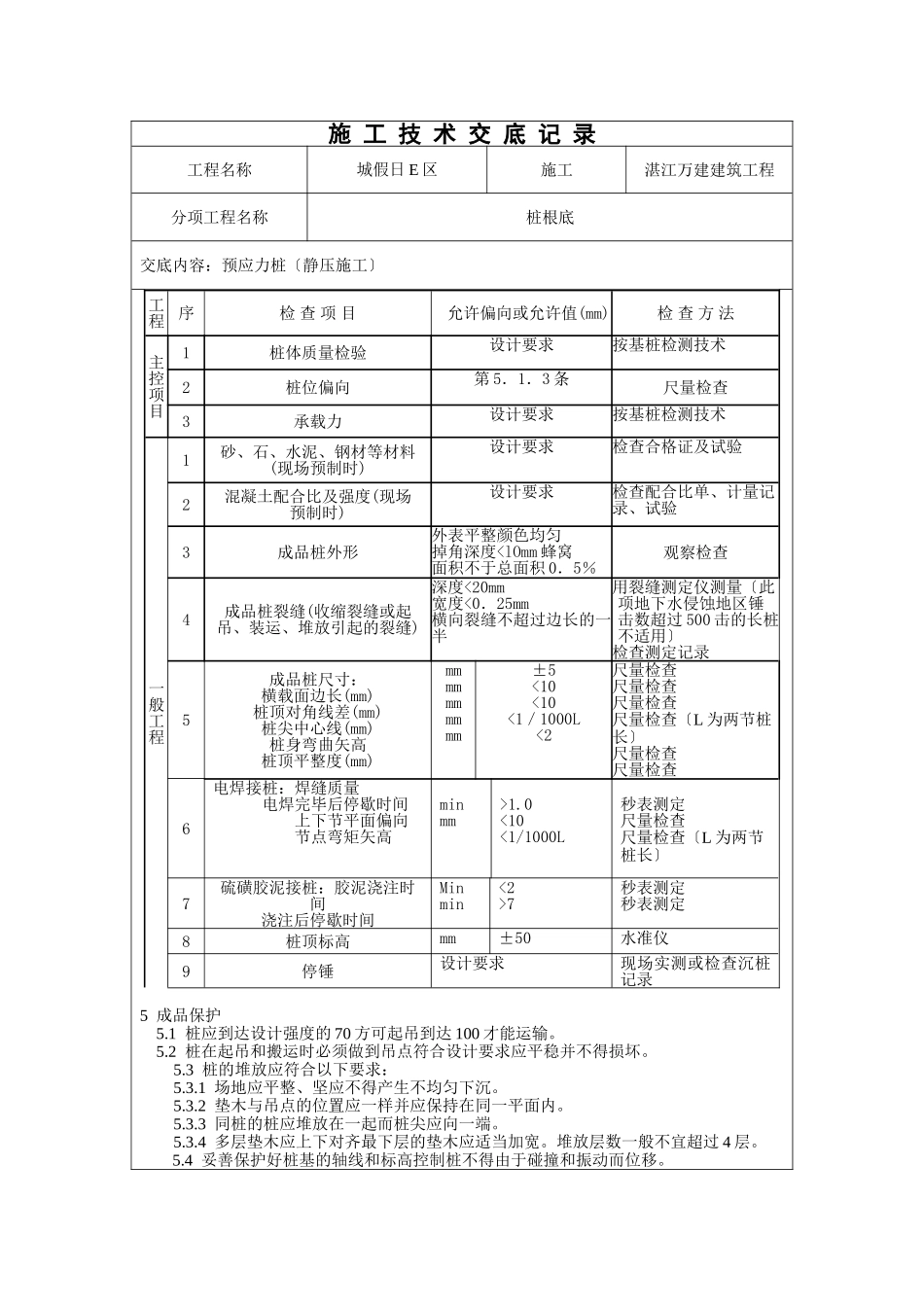

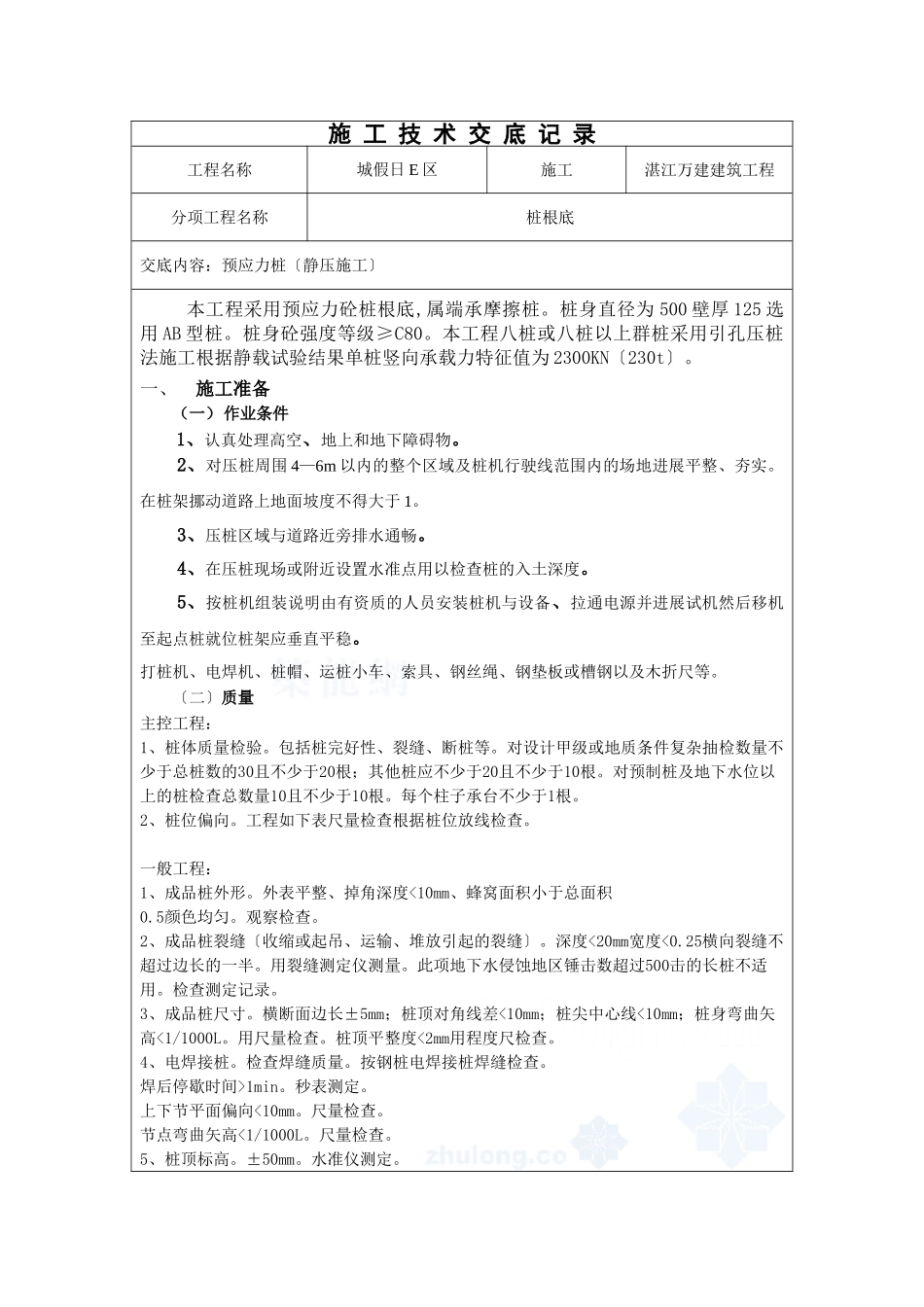

施工技术交底记录工程名称城假日E区施工湛江万建建筑工程分项工程名称桩根底交底内容:预应力桩〔静压施工〕本工程采用预应力砼桩根底,属端承摩擦桩。桩身直径为500壁厚125选用AB型桩。桩身砼强度等级≥C80。本工程八桩或八桩以上群桩采用引孔压桩法施工根据静载试验结果单桩竖向承载力特征值为2300KN〔230t〕。一、施工准备(一)作业条件1、认真处理高空、地上和地下障碍物。2、对压桩周围4—6m以内的整个区域及桩机行驶线范围内的场地进展平整、夯实。在桩架挪动道路上地面坡度不得大于1。3、压桩区域与道路近旁排水通畅。4、在压桩现场或附近设置水准点用以检查桩的入土深度。5、按桩机组装说明由有资质的人员安装桩机与设备、拉通电源并进展试机然后移机至起点桩就位桩架应垂直平稳。打桩机、电焊机、桩帽、运桩小车、索具、钢丝绳、钢垫板或槽钢以及木折尺等。〔二〕质量主控工程:1、桩体质量检验。包括桩完好性、裂缝、断桩等。对设计甲级或地质条件复杂抽检数量不少于总桩数的30且不少于20根;其他桩应不少于20且不少于10根。对预制桩及地下水位以上的桩检查总数量10且不少于10根。每个柱子承台不少于1根。2、桩位偏向。工程如下表尺量检查根据桩位放线检查。一般工程:1、成品桩外形。外表平整、掉角深度<10mm、蜂窝面积小于总面积0.5颜色均匀。观察检查。2、成品桩裂缝〔收缩或起吊、运输、堆放引起的裂缝〕。深度<20mm宽度<0.25横向裂缝不超过边长的一半。用裂缝测定仪测量。此项地下水侵蚀地区锤击数超过500击的长桩不适用。检查测定记录。3、成品桩尺寸。横断面边长±5mm;桩顶对角线差<10mm;桩尖中心线<10mm;桩身弯曲矢高<1/1000L。用尺量检查。桩顶平整度<2mm用程度尺检查。4、电焊接桩。检查焊缝质量。按钢桩电焊接桩焊缝检查。焊后停歇时间>1min。秒表测定。上下节平面偏向<10mm。尺量检查。节点弯曲矢高<1/1000L。尺量检查。5、桩顶标高。±50mm。水准仪测定。施工技术交底记录工程名称城假日E区施工湛江万建建筑工程分项工程名称桩根底交底内容:预应力桩〔静压施工〕6、停锤。符合设计要求现场实测或检查沉桩记录。桩在现场预制时检查原材料、钢筋骨架〔见表5.4.1〕、混凝土强度;采用预制桩检查桩的外观及尺寸。对长桩和总锤击数超过500击的桩。对其强度和邻进展双控制。〔并记录在施工记录表〕施工中桩体垂直度、沉桩情况、桩顶完好状况、接桩质量等进展检查对电焊接桩重要工程应做10的焊缝探伤检查。施工完毕后做承载力体质量检验。检查后形成施工记录或检验。检查施工记录和检验。混凝土预制桩工程质量检验施工技术交底记录工程名称城假日E区施工湛江万建建筑工程分项工程名称桩根底交底内容:预应力桩〔静压施工〕5成品保护5.1桩应到达设计强度的70方可起吊到达100才能运输。5.2桩在起吊和搬运时必须做到吊点符合设计要求应平稳并不得损坏。5.3桩的堆放应符合以下要求:5.3.1场地应平整、坚应不得产生不均匀下沉。5.3.2垫木与吊点的位置应一样并应保持在同一平面内。5.3.3同桩的桩应堆放在一起而桩尖应向一端。5.3.4多层垫木应上下对齐最下层的垫木应适当加宽。堆放层数一般不宜超过4层。5.4妥善保护好桩基的轴线和标高控制桩不得由于碰撞和振动而位移。工程序检查项目允许偏向或允许值(mm)检查方法主控项目1桩体质量检验设计要求按基桩检测技术2桩位偏向第5.1.3条尺量检查3承载力设计要求按基桩检测技术一般工程1砂、石、水泥、钢材等材料(现场预制时)设计要求检查合格证及试验2混凝土配合比及强度(现场预制时)设计要求检查配合比单、计量记录、试验3成品桩外形外表平整颜色均匀掉角深度
