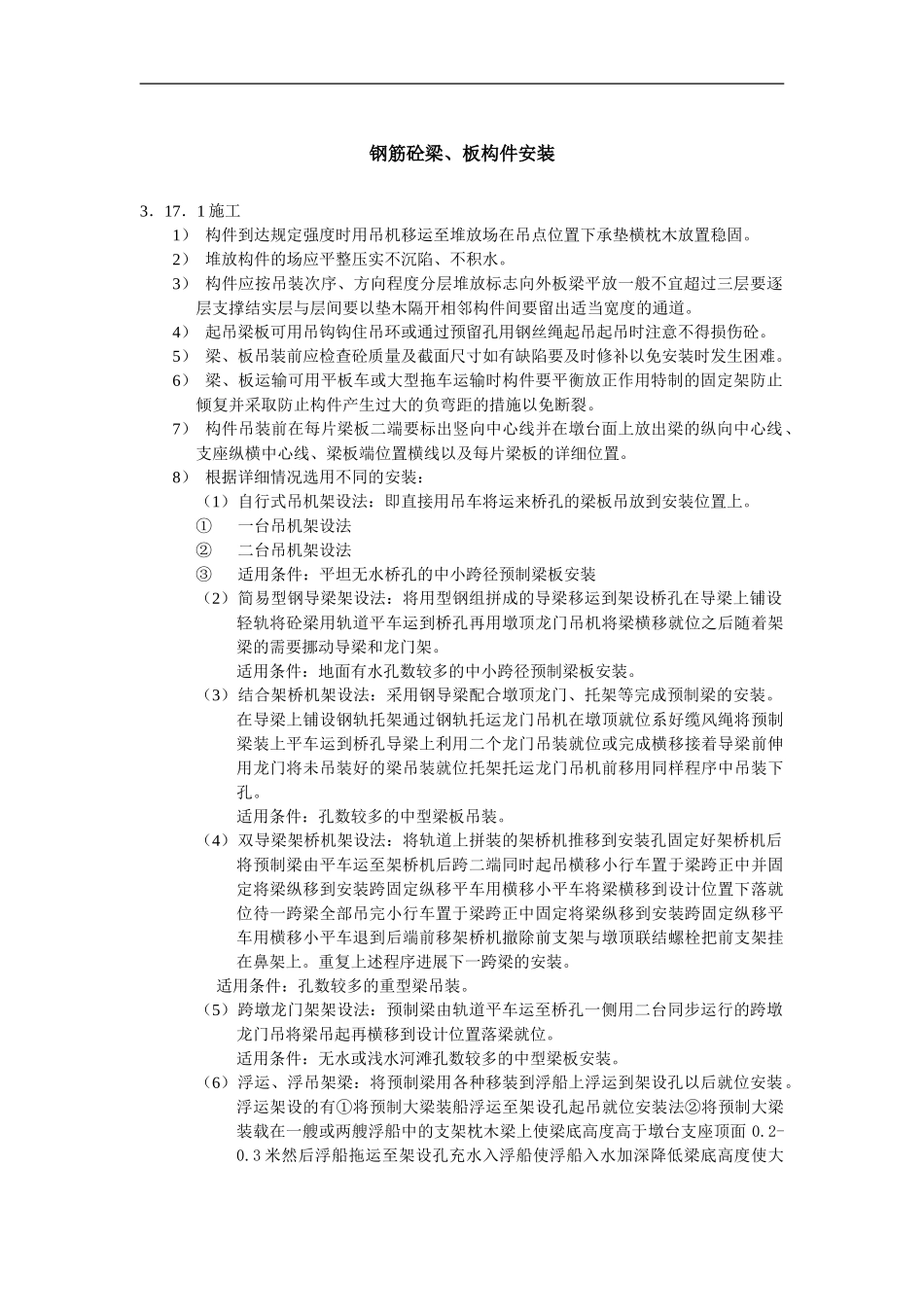

钢筋砼梁、板构件安装3．17．1施工1）构件到达规定强度时用吊机移运至堆放场在吊点位置下承垫横枕木放置稳固。2）堆放构件的场应平整压实不沉陷、不积水。3）构件应按吊装次序、方向程度分层堆放标志向外板梁平放一般不宜超过三层要逐层支撑结实层与层间要以垫木隔开相邻构件间要留出适当宽度的通道。4）起吊梁板可用吊钩钩住吊环或通过预留孔用钢丝绳起吊起吊时注意不得损伤砼。5）梁、板吊装前应检查砼质量及截面尺寸如有缺陷要及时修补以免安装时发生困难。6）梁、板运输可用平板车或大型拖车运输时构件要平衡放正作用特制的固定架防止倾复并采取防止构件产生过大的负弯距的措施以免断裂。7）构件吊装前在每片梁板二端要标出竖向中心线并在墩台面上放出梁的纵向中心线、支座纵横中心线、梁板端位置横线以及每片梁板的详细位置。8）根据详细情况选用不同的安装：（1）自行式吊机架设法：即直接用吊车将运来桥孔的梁板吊放到安装位置上。①一台吊机架设法②二台吊机架设法③适用条件：平坦无水桥孔的中小跨径预制梁板安装（2）简易型钢导梁架设法：将用型钢组拼成的导梁移运到架设桥孔在导梁上铺设轻轨将砼梁用轨道平车运到桥孔再用墩顶龙门吊机将梁横移就位之后随着架梁的需要挪动导梁和龙门架。适用条件：地面有水孔数较多的中小跨径预制梁板安装。（3）结合架桥机架设法：采用钢导梁配合墩顶龙门、托架等完成预制梁的安装。在导梁上铺设钢轨托架通过钢轨托运龙门吊机在墩顶就位系好缆风绳将预制梁装上平车运到桥孔导梁上利用二个龙门吊装就位或完成横移接着导梁前伸用龙门将未吊装好的梁吊装就位托架托运龙门吊机前移用同样程序中吊装下孔。适用条件：孔数较多的中型梁板吊装。（4）双导梁架桥机架设法：将轨道上拼装的架桥机推移到安装孔固定好架桥机后将预制梁由平车运至架桥机后跨二端同时起吊横移小行车置于梁跨正中并固定将梁纵移到安装跨固定纵移平车用横移小平车将梁横移到设计位置下落就位待一跨梁全部吊完小行车置于梁跨正中固定将梁纵移到安装跨固定纵移平车用横移小平车退到后端前移架桥机撤除前支架与墩顶联结螺栓把前支架挂在鼻架上。重复上述程序进展下一跨梁的安装。适用条件：孔数较多的重型梁吊装。（5）跨墩龙门架架设法：预制梁由轨道平车运至桥孔一侧用二台同步运行的跨墩龙门吊将梁吊起再横移到设计位置落梁就位。适用条件：无水或浅水河滩孔数较多的中型梁板安装。（6）浮运、浮吊架梁：将预制梁用各种移装到浮船上浮运到架设孔以后就位安装。浮运架设的有①将预制大梁装船浮运至架设孔起吊就位安装法②将预制大梁装载在一艘或两艘浮船中的支架枕木梁上使梁底高度高于墩台支座顶面0.2-0.3米然后浮船拖运至架设孔充水入浮船使浮船入水加深降低梁底高度使大梁安装就位③浮船支架拖拉架设法：将梁的一端纵向拖拉滚移到岸边的浮船支架上再按挪动式支架架设法的拖拉浮船至安装位置用龙门架或人字扒杆安装就位。预制梁装船的有①用大吨位、大伸幅的吊车将梁从岸上吊装至浮船上②用大吨位、大伸幅的浮式吊机将梁从岸上吊至浮船上③用栈桥码头将预制梁纵向拖拉上船④用栈桥码头横移大梁上船。
