满堂支架施工方案VIP免费

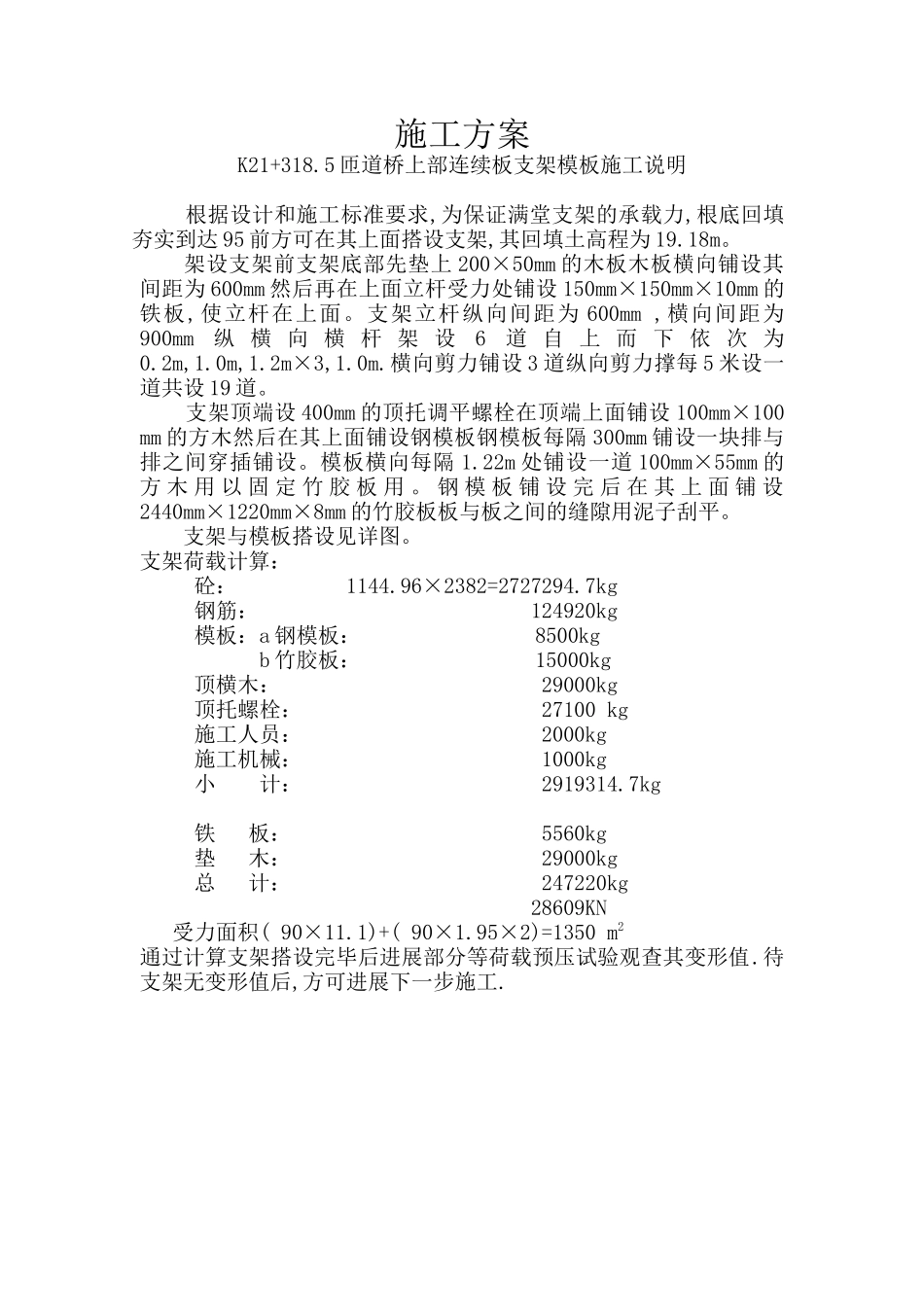

满堂支架施工方案_第1页
1/1
施工方案K21+318.5匝道桥上部连续板支架模板施工说明根据设计和施工标准要求,为保证满堂支架的承载力,根底回填夯实到达95前方可在其上面搭设支架,其回填土高程为19.18m。架设支架前支架底部先垫上200×50mm的木板木板横向铺设其间距为600mm然后再在上面立杆受力处铺设150mm×150mm×10mm的铁板,使立杆在上面。支架立杆纵向间距为600mm,横向间距为900mm纵横向横杆架设6道自上而下依次为0.2m,1.0m,1.2m×3,1.0m.横向剪力铺设3道纵向剪力撑每5米设一道共设19道。支架顶端设400mm的顶托调平螺栓在顶端上面铺设100mm×100mm的方木然后在其上面铺设钢模板钢模板每隔300mm铺设一块排与排之间穿插铺设。模板横向每隔1.22m处铺设一道100mm×55mm的方木用以固定竹胶板用。钢模板铺设完后在其上面铺设2440mm×1220mm×8mm的竹胶板板与板之间的缝隙用泥子刮平。支架与模板搭设见详图。支架荷载计算:砼:1144.96×2382=2727294.7kg钢筋:124920kg模板:a钢模板:8500kgb竹胶板:15000kg顶横木:29000kg顶托螺栓:27100kg施工人员:2000kg施工机械:1000kg小计:2919314.7kg铁板:5560kg垫木:29000kg总计:247220kg28609KN受力面积(90×11.1)+(90×1.95×2)=1350m2通过计算支架搭设完毕后进展部分等荷载预压试验观查其变形值.待支架无变形值后,方可进展下一步施工.
