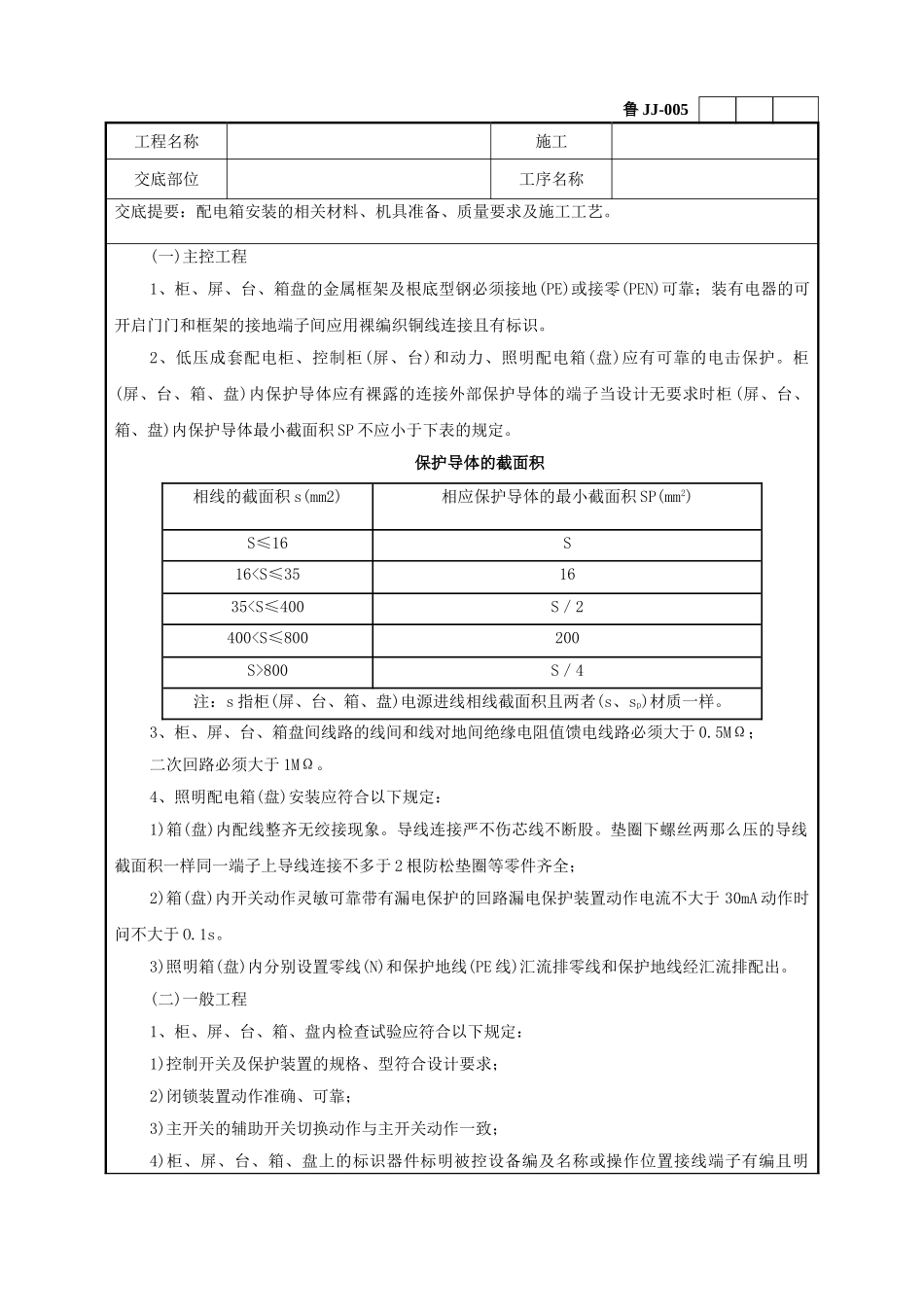

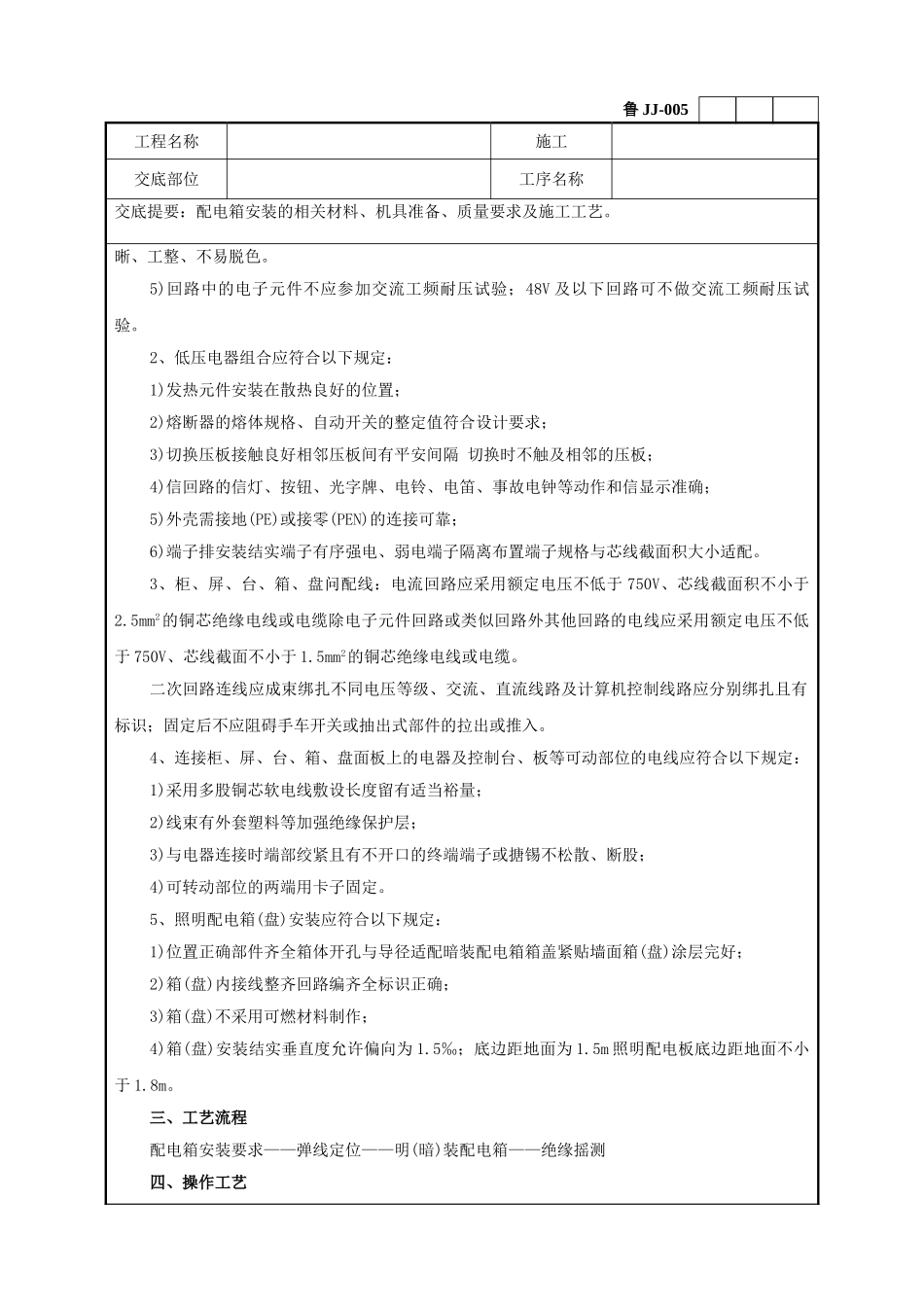

鲁JJ-005工程名称施工交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。交底内容：配电箱安装工程一、施工准备(一)作业条件1、墙体构造已弹出施工程度线。2、安装配电箱所需的木砖及铁件已预埋好。3、随土建构造预留好的暗装配电箱的安装位置正确大小适宜。4、暗装配电箱箱体时安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时土建装修的抹灰、喷浆及油漆应全部完成。5、明装配电箱时土建装修的抹灰、喷浆及油漆应全部完成。(二)材质要求1、建筑电气工程中安装的上下压开关柜及各类箱屏必须采用机械部、电力部主部门认可定点厂消费的非定点厂严禁在建筑工程中安装使用。外进京必须附有两部主部门认可的定点厂的证书复印件。2、动力、照明配电箱、低压柜、不同厂家、不同规格的合格证应各备一张。低压进线兀接箱或分支柜多层进户分界开关柜不同厂家不同规格的合格证应各备一张。3、进场后先进展外观检查：箱体应有一定的机械强度周边平整无损伤油漆无脱落。然后进展开箱检验：箱内各种器具应安装结实导线排列整齐压接结实二层底板厚度不小于1.5mm且不得用阻燃型塑料板做二层底板。各种断路器的外观检验调整及操作试验。4、配电箱不应采用可燃材料制作；在枯燥无尘的场所采用的木制配电箱应经阻燃处理。5、镀锌材料有：角钢、扁铁、机螺丝、木螺丝、螺栓、垫圈等。(三)工器具1、铅笔、卷尺、程度尺、方尺、线坠等。2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺等。二、质量要求鲁JJ-005工程名称施工交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。(一)主控工程1、柜、屏、台、箱盘的金属框架及根底型钢必须接地(PE)或接零(PEN)可靠；装有电器的可开启门门和框架的接地端子间应用裸编织铜线连接且有标识。2、低压成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)应有可靠的电击保护。柜(屏、台、箱、盘)内保护导体应有裸露的连接外部保护导体的端子当设计无要求时柜(屏、台、箱、盘)内保护导体最小截面积SP不应小于下表的规定。保护导体的截面积相线的截面积s(mm2)相应保护导体的最小截面积SP(mm2)S≤16S16800S／4注：s指柜(屏、台、箱、盘)电源进线相线截面积且两者(s、sp)材质一样。3、柜、屏、台、箱盘间线路的线间和线对地间绝缘电阻值馈电线路必须大于0.5MΩ；二次回路必须大于1MΩ。4、照明配电箱(盘)安装应符合以下规定：1)箱(盘)内配线整齐无绞接现象。导线连接严不伤芯线不断股。垫圈下螺丝两那么压的导线截面积一样同一端子上导线连接不多于2根防松垫圈等零件齐全；2)箱(盘)内开关动作灵敏可靠带有漏电保护的回路漏电保护装置动作电流不大于30mA动作时问不大于O.1s。3)照明箱(盘)内分别设置零线(N)和保护地线(PE线)汇流排零线和保护地线经汇流排配出。(二)一般工程1、柜、屏、台、箱、盘内检查试验应符合以下规定：1)控制开关及保护装置的规格、型符合设计要求；2)闭锁装置动作准确、可靠；3)主开关的辅助开关切换动作与主开关动作一致；4)柜、屏、台、箱、盘上的标识器件标明被控设备编及名称或操作位置接线端子有编且明鲁JJ-005工程名称施工交底部位工序名称交底提要：配电箱安装的相关材料、机具准备、质量要求及施工工艺。晰、工整、不易脱色。5)回路中的电子元件不应参加交流工频耐压试验；48V及以下回路可不做交流工频耐压试验。2、低压电器组合应符合以下规定：1)发热元件安装在散热良好的位置；2)熔断器的熔体规格、自动开关的整定值符合设计要求；3)切换压板接触良好相邻压板间有平安间隔切换时不触及相邻的压板；4)信回路的信灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信显示准确；5)外壳需接地(PE)或接零(PEN)的连接可靠；6)端子排安装结实端子有序强电、弱电端子隔离布置端子规格与芯线截面积大小适配。3、柜、屏、台、箱、盘问配线：电流回路应采用额定电压不低于750V、芯线截面积不小于2.5mm2的铜芯绝缘电线或电缆除电子元件回路或类似回路外其他回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的...
