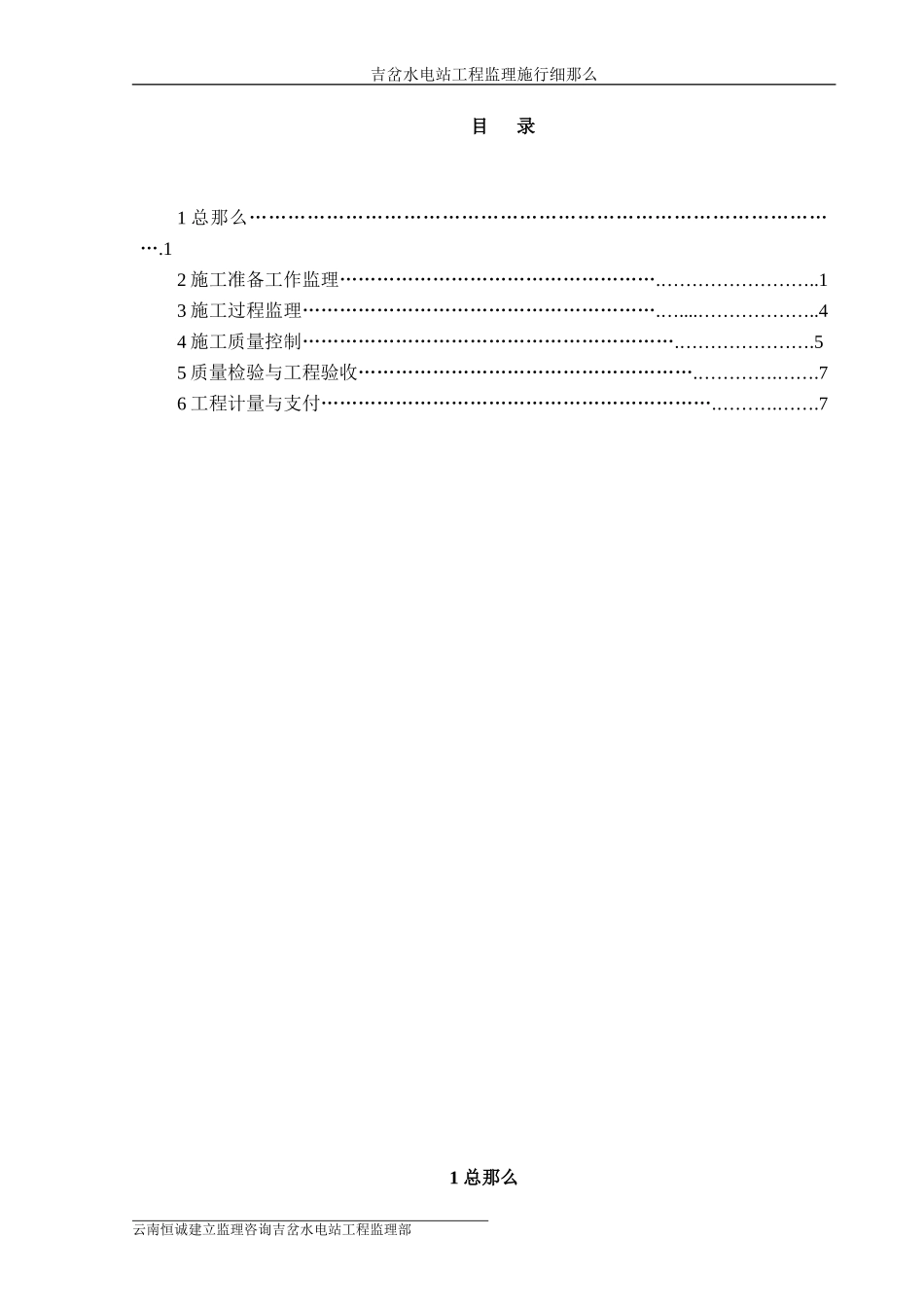

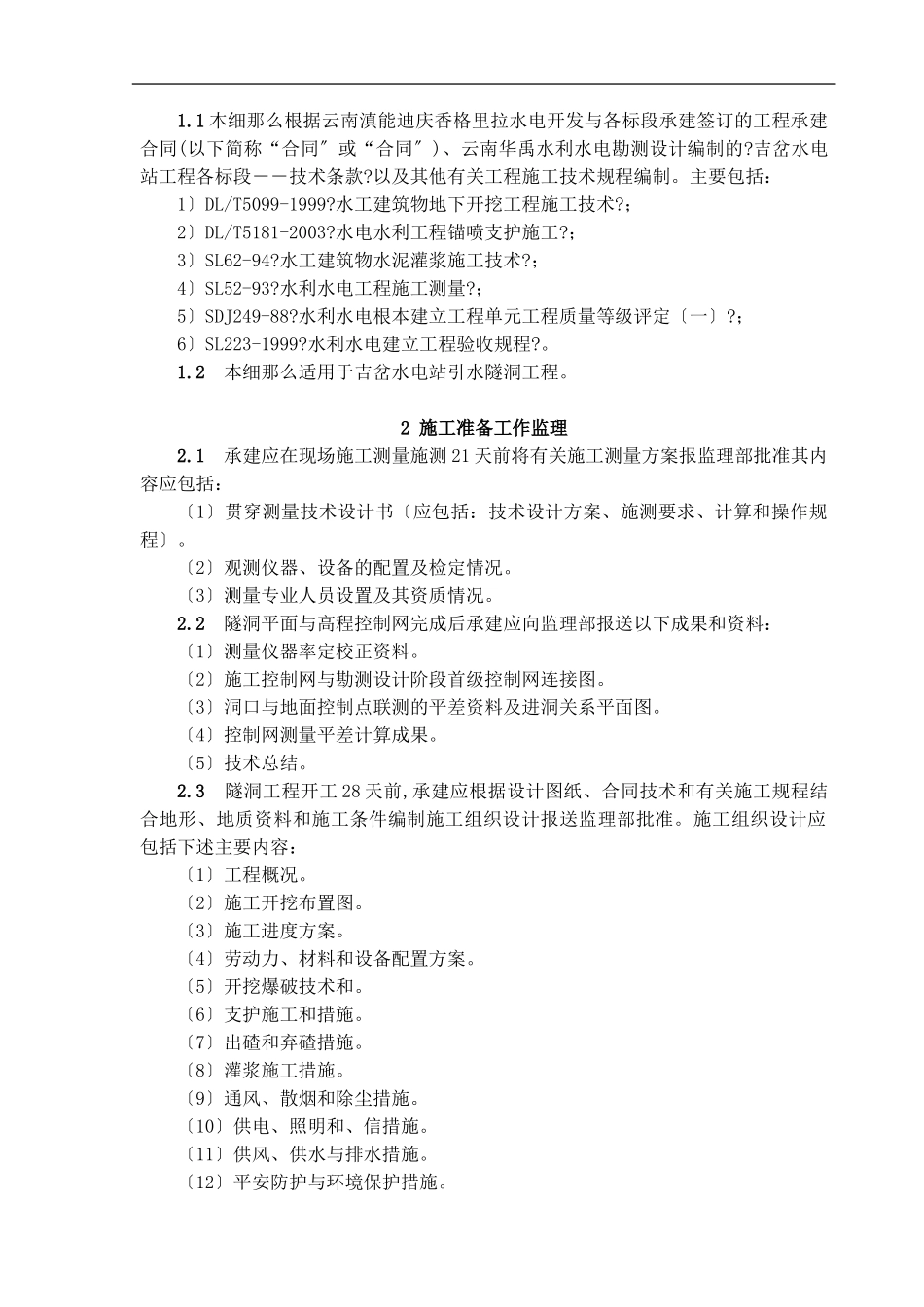

吉岔水电站工程监理施行细那么目录1总那么………………………………………………………………………………….12施工准备工作监理…………………………………………….……………………..13施工过程监理………………………………………………….…....………………..44施工质量控制…………………………………………………….………………….55质量检验与工程验收……………………………………………….………….…….76工程计量与支付……………………………………………………….……….…….71总那么云南恒诚建立监理咨询吉岔水电站工程监理部1.1本细那么根据云南滇能迪庆香格里拉水电开发与各标段承建签订的工程承建合同(以下简称“合同〞或“合同〞)、云南华禹水利水电勘测设计编制的?吉岔水电站工程各标段――技术条款?以及其他有关工程施工技术规程编制。主要包括：1〕DL/T5099-1999?水工建筑物地下开挖工程施工技术?；2〕DL/T5181-2003?水电水利工程锚喷支护施工?；3〕SL62-94?水工建筑物水泥灌浆施工技术?；4〕SL52-93?水利水电工程施工测量?；5〕SDJ249-88?水利水电根本建立工程单元工程质量等级评定〔一〕?；6〕SL223-1999?水利水电建立工程验收规程?。1.2本细那么适用于吉岔水电站引水隧洞工程。2施工准备工作监理2.1承建应在现场施工测量施测21天前将有关施工测量方案报监理部批准其内容应包括：〔1〕贯穿测量技术设计书〔应包括：技术设计方案、施测要求、计算和操作规程〕。〔2〕观测仪器、设备的配置及检定情况。〔3〕测量专业人员设置及其资质情况。2.2隧洞平面与高程控制网完成后承建应向监理部报送以下成果和资料：〔1〕测量仪器率定校正资料。〔2〕施工控制网与勘测设计阶段首级控制网连接图。〔3〕洞口与地面控制点联测的平差资料及进洞关系平面图。〔4〕控制网测量平差计算成果。〔5〕技术总结。2.3隧洞工程开工28天前,承建应根据设计图纸、合同技术和有关施工规程结合地形、地质资料和施工条件编制施工组织设计报送监理部批准。施工组织设计应包括下述主要内容：〔1〕工程概况。〔2〕施工开挖布置图。〔3〕施工进度方案。〔4〕劳动力、材料和设备配置方案。〔5〕开挖爆破技术和。〔6〕支护施工和措施。〔7〕出碴和弃碴措施。〔8〕灌浆施工措施。〔9〕通风、散烟和除尘措施。〔10〕供电、照明和、信措施。〔11〕供风、供水与排水措施。〔12〕平安防护与环境保护措施。〔13〕可能遇到的特殊地层开挖和其他特殊施工。2.4隧洞工程开工14天前承建应根据设计、地质条件、施工程度完成必须的钻爆试验和设计并将开挖爆破设计报送监理部批准。设计应包括下述内容：〔1〕掏槽方式。〔2〕炮孔布置、孔径、孔深、方向和数量。〔3〕装药量、装药构造和炮孔堵塞方式。〔4〕采用的类型和网路设计。〔5〕循环开挖进尺和单耗药量。〔6〕预裂或光面爆破等控制爆破参数与作业方式。〔7〕爆破平安操作规程。2.5施行锚、喷支护作业14天前承建应根据设计要求结合围岩特征和施工编制作业方案报送监理部批准。作业方案内容应包括：〔1〕锚杆材料、参数及布置。〔2〕锚杆注浆材料、性能和配合比。〔3〕锚杆施工作业要求。〔4〕喷射混凝土材料、性能和配合比。〔5〕喷射混凝土施工工艺。〔6〕钢筋网的布设和要求。〔7〕锚、喷施工设备及性能。〔8〕锚杆施工质量控制和措施〔包括检测和设备〕。〔9〕喷射混凝土质量控制和措施〔包括检测和设备〕。2.6水泥灌浆作业开工14天前承建应根据设计要求和地质条件、施工条件和施工程度编制施工措施方案报送监理部批准。措施方案内容应包括：〔1〕灌浆施工布置图。〔2〕施工进度方案。〔3〕制浆工艺及设备。〔4〕灌浆材料和制浆要求。〔5〕灌浆、工序、工艺、设备及计量控制。〔6〕灌浆压力。〔7〕质量控制和检测措施。〔8〕平安作业与环境保护措施。2.7隧洞工程开挖通过稳定性差或其他特殊地层14天前承建应根据设计、技术结合现场地质条件和施工程度编制补充施工作业措施方案报送监理部批准。措施方案应包括：〔1〕地质条件及围岩稳定性评价。〔2〕可能发生的不良影响及其预处理措施。〔3〕特殊的开挖和爆破。〔4〕特殊支护措施。〔5〕材料和设备...
