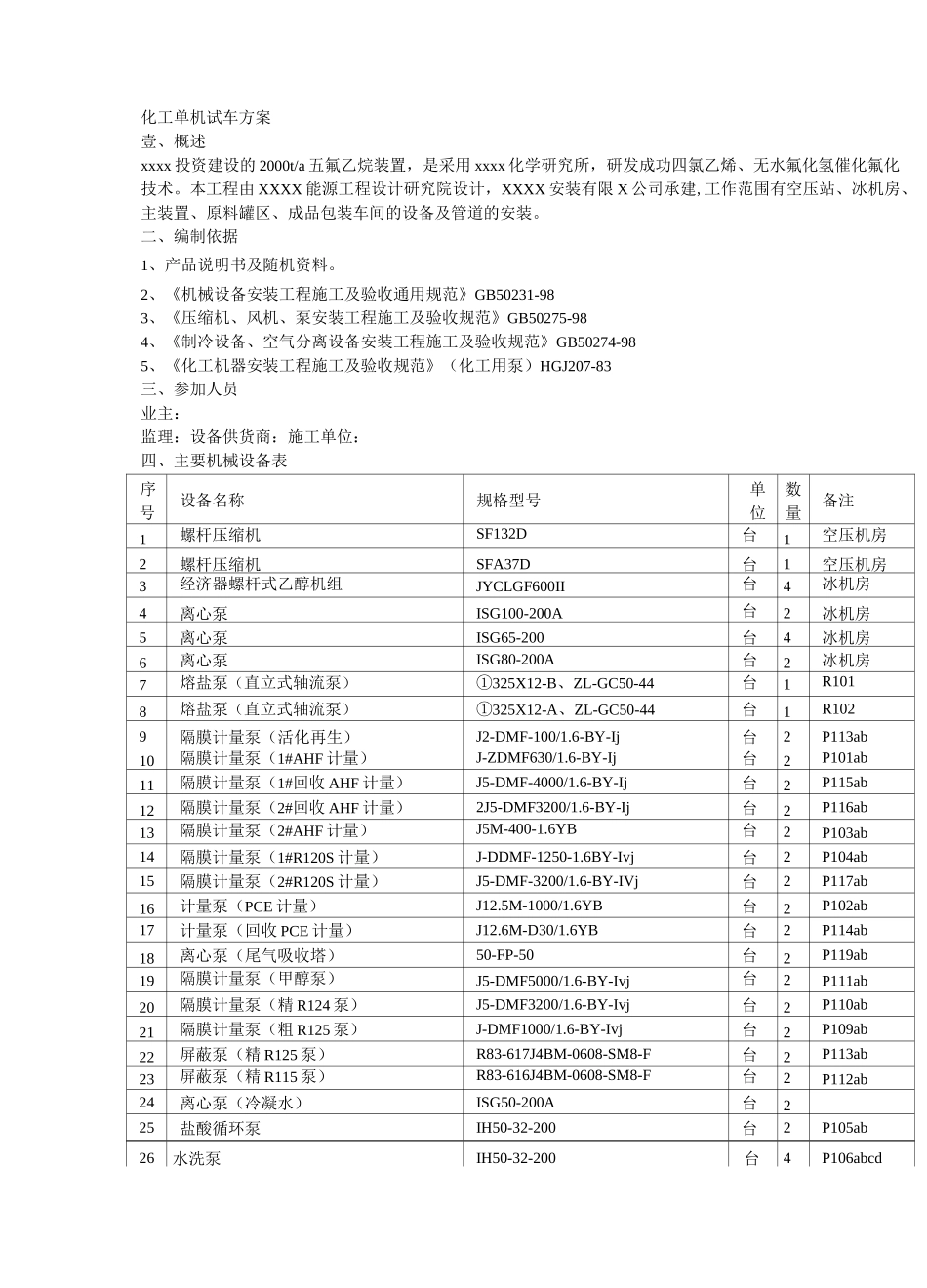

【最新卓越管理方案您可自由编辑】多年的企业咨询顾问经验，经过实战验证可以落地执行的卓越管理方案，值得您下载拥有化工单机试车方案壹、概述xxxx投资建设的2000t/a五氟乙烷装置，是采用xxxx化学研究所，研发成功四氯乙烯、无水氟化氢催化氟化技术。本工程由XXXX能源工程设计研究院设计，XXXX安装有限X公司承建,工作范围有空压站、冰机房、主装置、原料罐区、成品包装车间的设备及管道的安装。二、编制依据1、产品说明书及随机资料。2、《机械设备安装工程施工及验收通用规范》GB50231-983、《压缩机、风机、泵安装工程施工及验收规范》GB50275-984、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-985、《化工机器安装工程施工及验收规范》（化工用泵）HGJ207-83三、参加人员业主：监理：设备供货商：施工单位：四、主要机械设备表序号设备名称规格型号单位数量备注1螺杆压缩机SF132D台1空压机房2螺杆压缩机SFA37D台1空压机房3经济器螺杆式乙醇机组JYCLGF600II台4冰机房4离心泵ISG100-200A台2冰机房5离心泵ISG65-200台4冰机房6离心泵ISG80-200A台2冰机房7熔盐泵（直立式轴流泵）①325X12-B、ZL-GC50-44台1R1018熔盐泵（直立式轴流泵）①325X12-A、ZL-GC50-44台1R1029隔膜计量泵（活化再生）J2-DMF-100/1.6-BY-Ij台2P113ab10隔膜计量泵（1#AHF计量）J-ZDMF630/1.6-BY-Ij台2P101ab11隔膜计量泵（1#回收AHF计量）J5-DMF-4000/1.6-BY-Ij台2P115ab12隔膜计量泵（2#回收AHF计量）2J5-DMF3200/1.6-BY-Ij台2P116ab13隔膜计量泵（2#AHF计量）J5M-400-1.6YB台2P103ab14隔膜计量泵（1#R120S计量）J-DDMF-1250-1.6BY-Ivj台2P104ab15隔膜计量泵（2#R120S计量）J5-DMF-3200/1.6-BY-IVj台2P117ab16计量泵（PCE计量）J12.5M-1000/1.6YB台2P102ab17计量泵（回收PCE计量）J12.6M-D30/1.6YB台2P114ab18离心泵（尾气吸收塔）50-FP-50台2P119ab19隔膜计量泵（甲醇泵）J5-DMF5000/1.6-BY-Ivj台2P111ab20隔膜计量泵（精R124泵）J5-DMF3200/1.6-BY-Ivj台2P110ab21隔膜计量泵（粗R125泵）J-DMF1000/1.6-BY-Ivj台2P109ab22屏蔽泵（精R125泵）R83-617J4BM-0608-SM8-F台2P113ab23屏蔽泵（精R115泵）R83-616J4BM-0608-SM8-F台2P112ab24离心泵（冷凝水）ISG50-200A台225盐酸循环泵IH50-32-200台2P105ab26水洗泵IH50-32-200台4P106abcd27碱洗泵（离心泵）KDWH50-200A台3P107abc28碱液配制泵（离心泵）KDWH50-200A台1P10829装置污水泵IH50-32-200台130五氟乙烷压缩机VW-4.5/16台2C101ab31R115成品泵（屏蔽泵）R83-516J4BM-0405-RM10-F台2成品车间32R124成品泵（屏蔽泵）R82-416J4BM-0608-RM1-F台2成品车间33R125成品泵（屏蔽泵）R83-518J4BM-0405-RM12-F台2成品车间34中央洗涤循环泵KDWH50-200A台2原料罐区35氢氟酸卸料泵（屏蔽泵）R62-316H4BM台2原料罐区36PCE卸料泵（屏蔽泵）F41-415HBM台2原料罐区37浓碱卸料泵（离心泵）KDWH50-200A台2原料罐区38甲醇卸料泵（屏蔽泵）F81-316H4BM台2原料罐区39水喷射成套真空机组RPP-54-180台2原料罐区五、试车前准备1、设备及附属装置、管路等均应全部施工完毕，施工记录及资料应齐全。2、设备的精平和几何精度经检验合格，润滑、液压、冷却、水、气（汽）、电气（仪表）控制等附属装置均应按系统检验完毕，且应符合试运转的要求。3、各转动设备，用手盘动，应灵活，无卡滞现象。4、需要的能源、介质、材料、工机具、监测仪器、安全防护设施及用具等，均应符合试运转要求。5、参加试运转的人员，应熟悉设备的构造、性能、设备技术文件，且应掌握操作规程及试运转操作。6、设备本体及周围环境应清理干净，设备附近不得进行有粉尘的或噪音较大的作业。7、对参加试运转人员应进行技术交底，要做到分工明确责任到人。六、单机试车步骤（壹）螺杆空压机1、试车前准备：（1）机房内应清理干净，机房通风应良好，因为该空压机采用风冷，必须保证有足够的进风量。（2）检查油气分离器中润滑油的容量确定油位计中油面在上限和下限中间之上为最佳。（3）电气接线、接地线完成，且符合安全标准。（4）各供气管道已安装完毕，支、吊架已按要求固定。（5）检查电动机电源、电...
