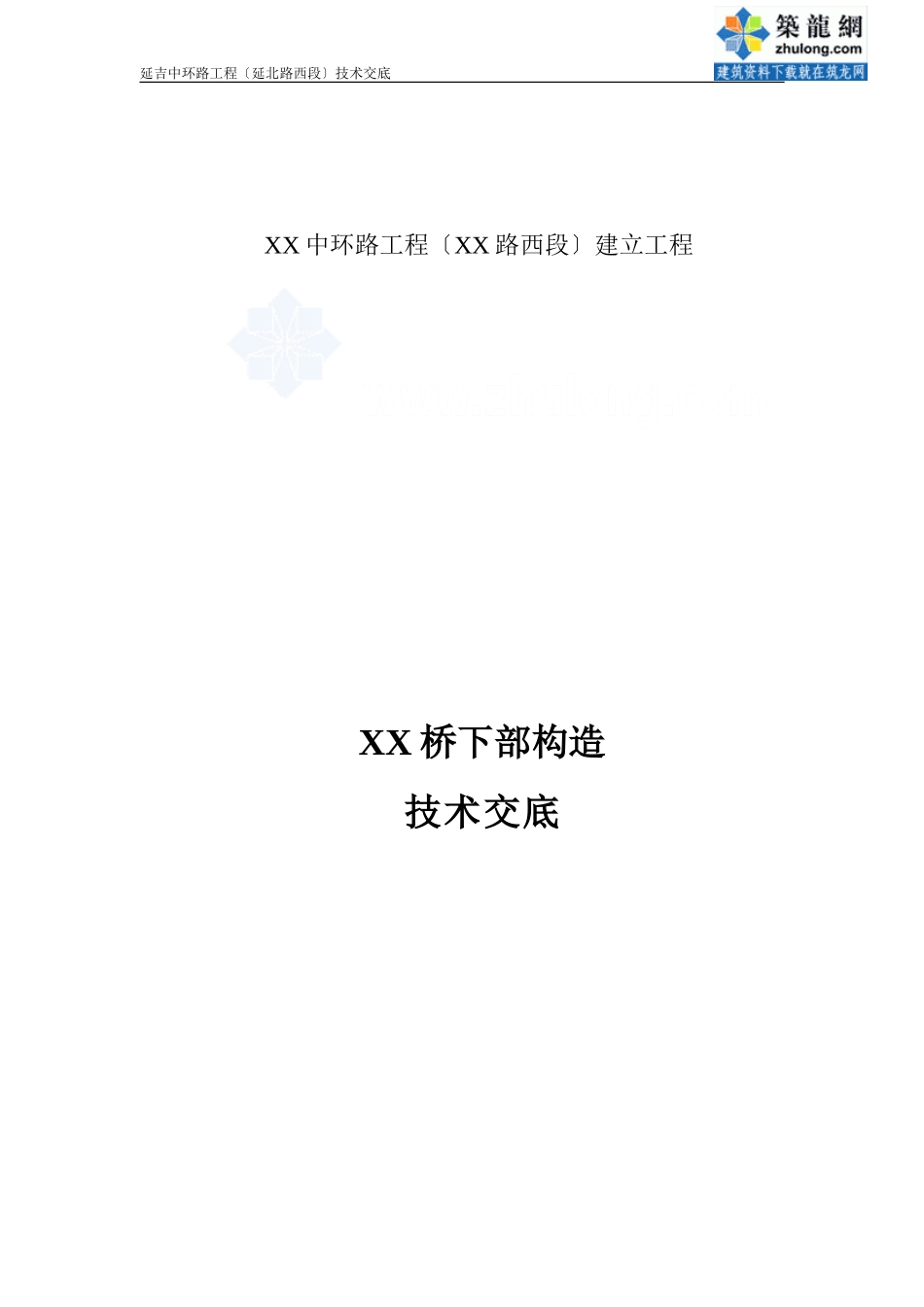

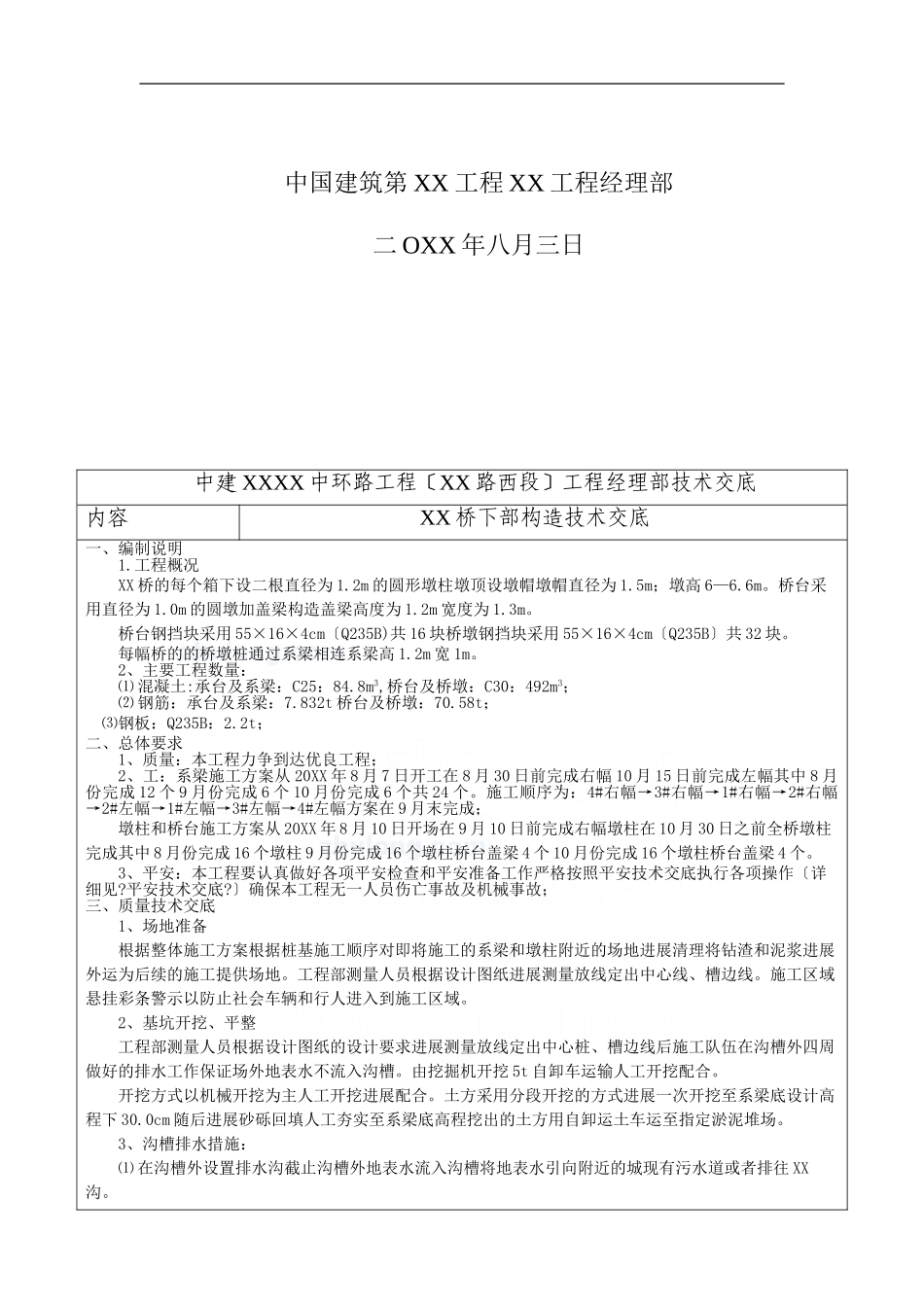

延吉中环路工程〔延北路西段〕技术交底XX中环路工程〔XX路西段〕建立工程XX桥下部构造技术交底中国建筑第XX工程XX工程经理部二OXX年八月三日中建XXXX中环路工程〔XX路西段〕工程经理部技术交底内容XX桥下部构造技术交底一、编制说明1.工程概况XX桥的每个箱下设二根直径为1.2m的圆形墩柱墩顶设墩帽墩帽直径为1.5m；墩高6—6.6m。桥台采用直径为1.0m的圆墩加盖梁构造盖梁高度为1.2m宽度为1.3m。桥台钢挡块采用55×16×4cm〔Q235B)共16块桥墩钢挡块采用55×16×4cm〔Q235B〕共32块。每幅桥的的桥墩桩通过系梁相连系梁高1.2m宽1m。2、主要工程数量：⑴混凝土:承台及系梁：C25：84.8m3,桥台及桥墩：C30：492m3；⑵钢筋：承台及系梁：7.832t桥台及桥墩：70.58t；⑶钢板：Q235B：2.2t；二、总体要求1、质量：本工程力争到达优良工程；2、工：系梁施工方案从20XX年8月7日开工在8月30日前完成右幅10月15日前完成左幅其中8月份完成12个9月份完成6个10月份完成6个共24个。施工顺序为：4#右幅→3#右幅→1#右幅→2#右幅→2#左幅→1#左幅→3#左幅→4#左幅方案在9月末完成；墩柱和桥台施工方案从20XX年8月10日开场在9月10日前完成右幅墩柱在10月30日之前全桥墩柱完成其中8月份完成16个墩柱9月份完成16个墩柱桥台盖梁4个10月份完成16个墩柱桥台盖梁4个。3、平安：本工程要认真做好各项平安检查和平安准备工作严格按照平安技术交底执行各项操作〔详细见?平安技术交底?〕确保本工程无一人员伤亡事故及机械事故；三、质量技术交底1、场地准备根据整体施工方案根据桩基施工顺序对即将施工的系梁和墩柱附近的场地进展清理将钻渣和泥浆进展外运为后续的施工提供场地。工程部测量人员根据设计图纸进展测量放线定出中心线、槽边线。施工区域悬挂彩条警示以防止社会车辆和行人进入到施工区域。2、基坑开挖、平整工程部测量人员根据设计图纸的设计要求进展测量放线定出中心桩、槽边线后施工队伍在沟槽外四周做好的排水工作保证场外地表水不流入沟槽。由挖掘机开挖5t自卸车运输人工开挖配合。开挖方式以机械开挖为主人工开挖进展配合。土方采用分段开挖的方式进展一次开挖至系梁底设计高程下30.0cm随后进展砂砾回填人工夯实至系梁底高程挖出的土方用自卸运土车运至指定淤泥堆场。3、沟槽排水措施：⑴在沟槽外设置排水沟截止沟槽外地表水流入沟槽将地表水引向附近的城现有污水道或者排往XX沟。⑵根据现场实际情况开挖时在基底靠近烟集河一侧的一角设置一个集水坑系梁四周设置排水沟排水沟的截面尺寸为300mm×200mm将基坑中的水集中排向集水坑在用水泵往外抽排向烟集河。⑶在沟槽开挖过程中出现的渗漏水应及时进展处理处理的为：a.渗漏水较少时直接封堵；b.渗漏水较大时在沟槽外侧施工摆喷或灌浆止水。⑷开挖后的土方如到达回填质量要求并经监理确认后应用于填筑材料不适用于回填的土料弃于业主、监理指定地点。⑸沟槽开挖时其断面尺寸必须准确沟底平直沟内无塌方无积水无各种油类及杂物转角符合设计要求。⑹土方外运采用载重自卸车沿施工现场临时施工便道将余泥运至弃土场。⑺间开挖时应有足够的照明设施并要合理安排开挖顺序防止错挖或超挖。4、桩基检测：按照设计要求XX桥桩根底全部采用超声波检测待基坑开挖后将检测顶端封口割开报请专门的检测部门进展检测待桩基检测合格后才进展下一道工序。5、破桩头：工程部测量组将系梁底或者桩基顶部高程在桩基选择一根主筋做好标记并计算出破除高度。破桩头时先将标高线程度切割混凝土保护层再垂直方向破除最后将标高线处的桩头打断利用挖掘机将桩头吊离对于高度在30以内的直接将桩头破碎。6、换填砂砾根据现场实际情况XX桥位于烟集河上地下水位比拟高为了防止钢筋与土层直接接触在基坑开挖时往下多挖30cm进展砂砾换填同时进展人工夯实上面铺设一层塑料薄膜或者在系梁所在区域浇注一层砂浆相关尺寸比系梁往外扩大10cm给系梁模板提供根底支撑。。7、系梁和墩柱、桥台钢筋的加工与安装⑴钢筋加工：a.进场钢筋必须有质保书或试验单钢筋进场时分批抽样做物理力学试验。b.钢筋加工的形状、尺寸必须符合设计要求。钢筋的外表确保干净无损伤油渍、漆污和铁锈等在使用前去除干...
