水泥搅拌桩技术交底VIP免费

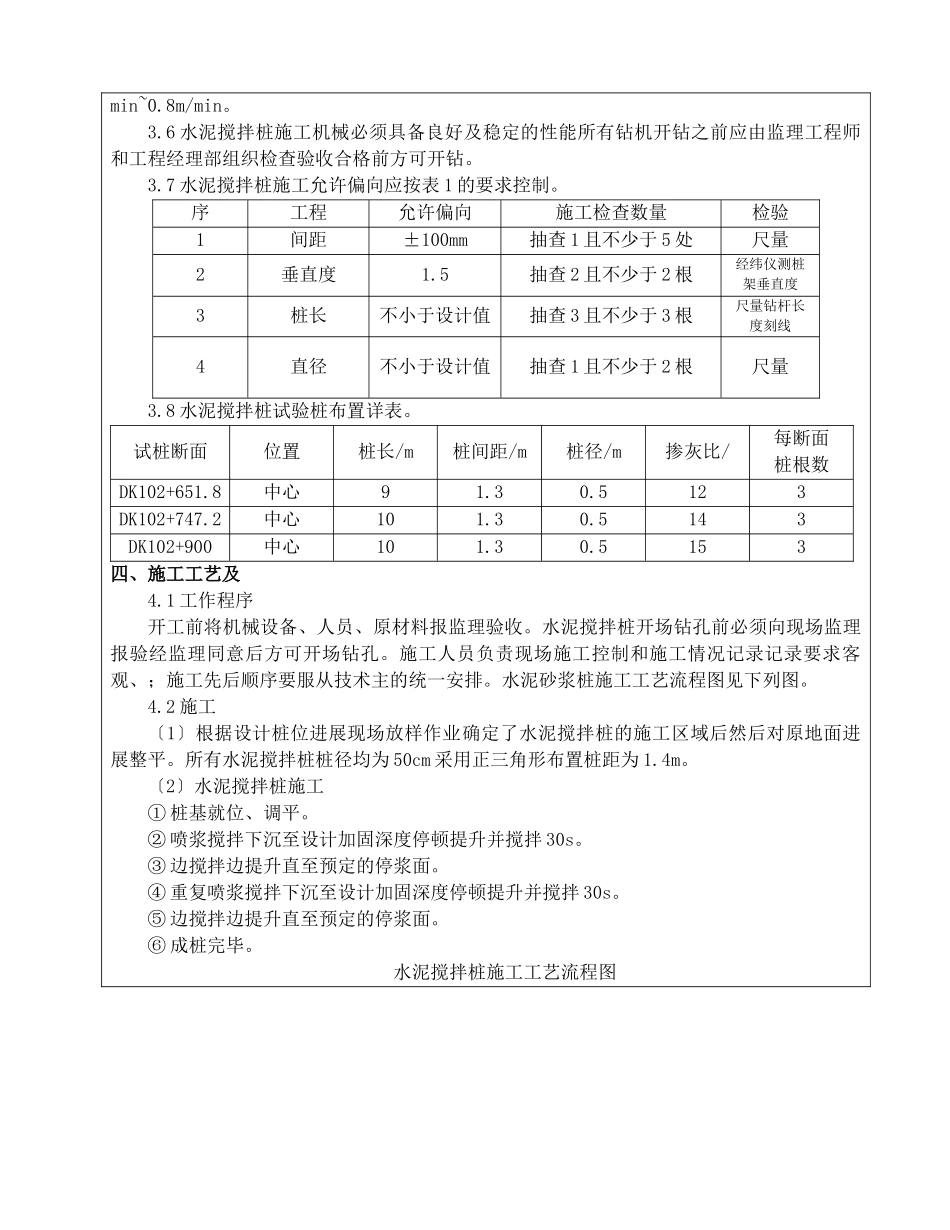

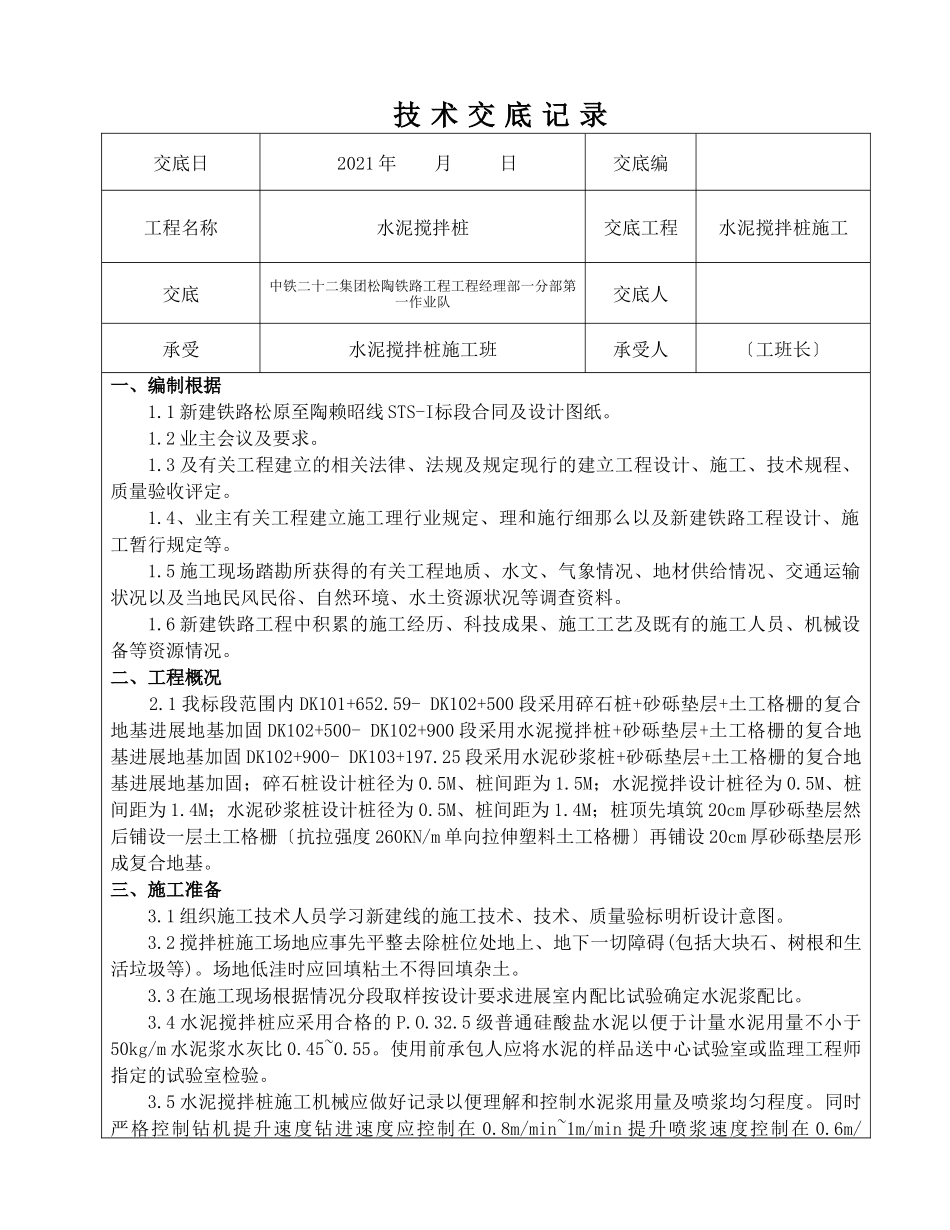

新建铁路松原至陶赖昭线一标段水泥搅拌桩技术交底审核人：交底人：接收人：中铁二十二集团松陶铁路工程工程经理部一分部二〇一一年三月技术交底记录交底日2021年月日交底编工程名称水泥搅拌桩交底工程水泥搅拌桩施工交底中铁二十二集团松陶铁路工程工程经理部一分部第一作业队交底人承受水泥搅拌桩施工班承受人〔工班长〕一、编制根据1.1新建铁路松原至陶赖昭线STS-I标段合同及设计图纸。1.2业主会议及要求。1.3及有关工程建立的相关法律、法规及规定现行的建立工程设计、施工、技术规程、质量验收评定。1.4、业主有关工程建立施工理行业规定、理和施行细那么以及新建铁路工程设计、施工暂行规定等。1.5施工现场踏勘所获得的有关工程地质、水文、气象情况、地材供给情况、交通运输状况以及当地民风民俗、自然环境、水土资源状况等调查资料。1.6新建铁路工程中积累的施工经历、科技成果、施工工艺及既有的施工人员、机械设备等资源情况。二、工程概况2.1我标段范围内DK101+652.59-DK102+500段采用碎石桩+砂砾垫层+土工格栅的复合地基进展地基加固DK102+500-DK102+900段采用水泥搅拌桩+砂砾垫层+土工格栅的复合地基进展地基加固DK102+900-DK103+197.25段采用水泥砂浆桩+砂砾垫层+土工格栅的复合地基进展地基加固；碎石桩设计桩径为0.5M、桩间距为1.5M；水泥搅拌设计桩径为0.5M、桩间距为1.4M；水泥砂浆桩设计桩径为0.5M、桩间距为1.4M；桩顶先填筑20cm厚砂砾垫层然后铺设一层土工格栅〔抗拉强度260KN/m单向拉伸塑料土工格栅〕再铺设20cm厚砂砾垫层形成复合地基。三、施工准备3.1组织施工技术人员学习新建线的施工技术、技术、质量验标明析设计意图。3.2搅拌桩施工场地应事先平整去除桩位处地上、地下一切障碍(包括大块石、树根和生活垃圾等)。场地低洼时应回填粘土不得回填杂土。3.3在施工现场根据情况分段取样按设计要求进展室内配比试验确定水泥浆配比。3.4水泥搅拌桩应采用合格的P.O.32.5级普通硅酸盐水泥以便于计量水泥用量不小于50kg/m水泥浆水灰比0.45~0.55。使用前承包人应将水泥的样品送中心试验室或监理工程师指定的试验室检验。3.5水泥搅拌桩施工机械应做好记录以便理解和控制水泥浆用量及喷浆均匀程度。同时严格控制钻机提升速度钻进速度应控制在0.8m/min~1m/min提升喷浆速度控制在0.6m/min~0.8m/min。3.6水泥搅拌桩施工机械必须具备良好及稳定的性能所有钻机开钻之前应由监理工程师和工程经理部组织检查验收合格前方可开钻。3.7水泥搅拌桩施工允许偏向应按表1的要求控制。序工程允许偏向施工检查数量检验1间距±100mm抽查1且不少于5处尺量2垂直度1.5抽查2且不少于2根经纬仪测桩架垂直度3桩长不小于设计值抽查3且不少于3根尺量钻杆长度刻线4直径不小于设计值抽查1且不少于2根尺量3.8水泥搅拌桩试验桩布置详表。试桩断面位置桩长/m桩间距/m桩径/m掺灰比/每断面桩根数DK102+651.8中心91.30.5123DK102+747.2中心101.30.5143DK102+900中心101.30.5153四、施工工艺及4.1工作程序开工前将机械设备、人员、原材料报监理验收。水泥搅拌桩开场钻孔前必须向现场监理报验经监理同意后方可开场钻孔。施工人员负责现场施工控制和施工情况记录记录要求客观、；施工先后顺序要服从技术主的统一安排。水泥砂浆桩施工工艺流程图见下列图。4.2施工〔1〕根据设计桩位进展现场放样作业确定了水泥搅拌桩的施工区域后然后对原地面进展整平。所有水泥搅拌桩桩径均为50cm采用正三角形布置桩距为1.4m。〔2〕水泥搅拌桩施工①桩基就位、调平。②喷浆搅拌下沉至设计加固深度停顿提升并搅拌30s。③边搅拌边提升直至预定的停浆面。④重复喷浆搅拌下沉至设计加固深度停顿提升并搅拌30s。⑤边搅拌边提升直至预定的停浆面。⑥成桩完毕。水泥搅拌桩施工工艺流程图〔3〕施工控制①水泥搅拌桩开钻之前应用水清洗整个道并检验道中有无堵塞现象待水排尽前方可下钻。②为保证水泥搅拌桩桩体垂直度满足要求在主机上悬挂一吊锤通过控制吊锤与钻杆上、下、左、右间隔相等来进展控制。③对每根成型的搅拌桩质量检查重点是水泥用量、水泥浆拌制的罐数、压浆过程中是否有断浆现象、喷浆搅拌提升时间以及复搅次数。④为...
