钢筋制安工程监理实施细则VIP免费

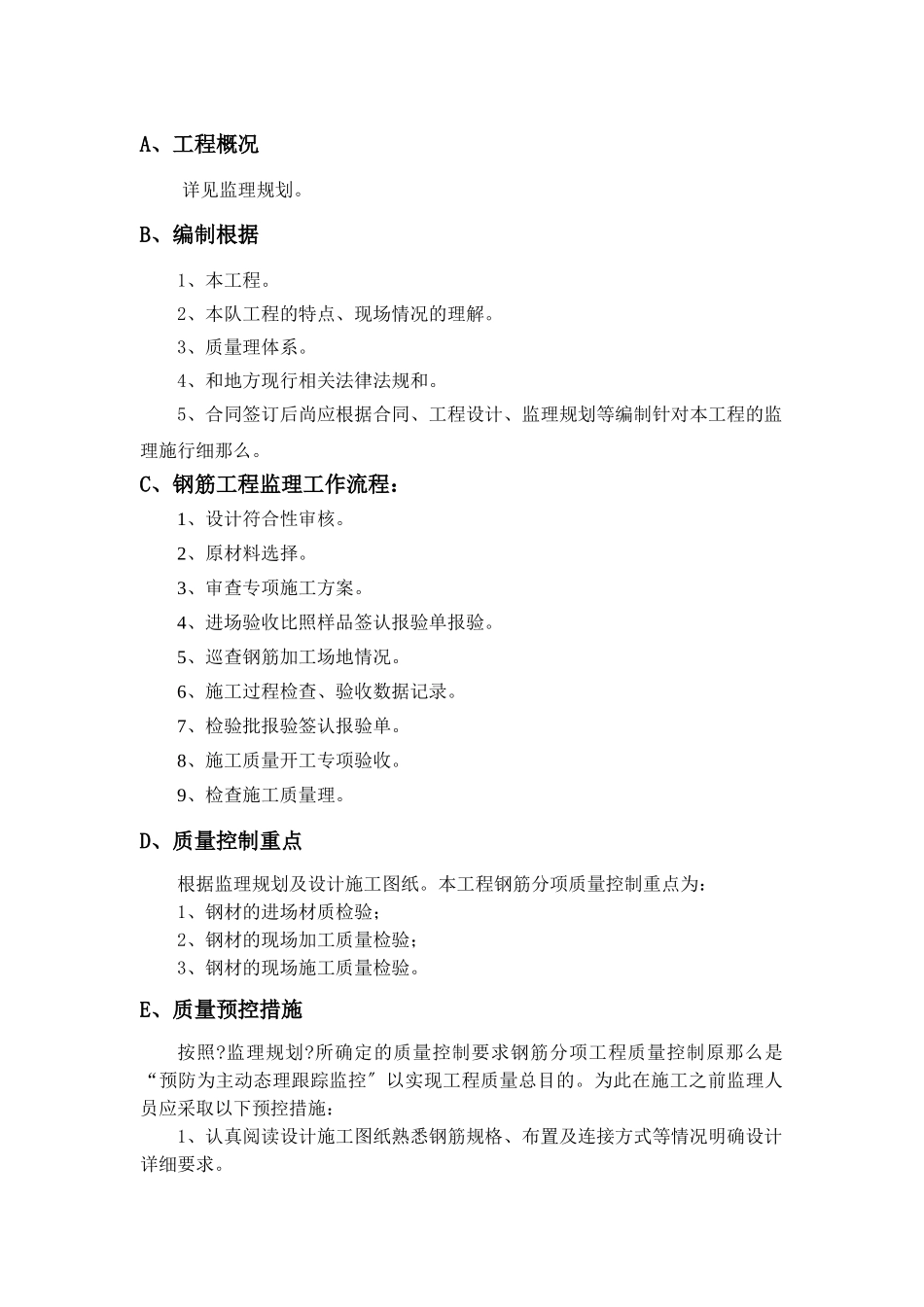

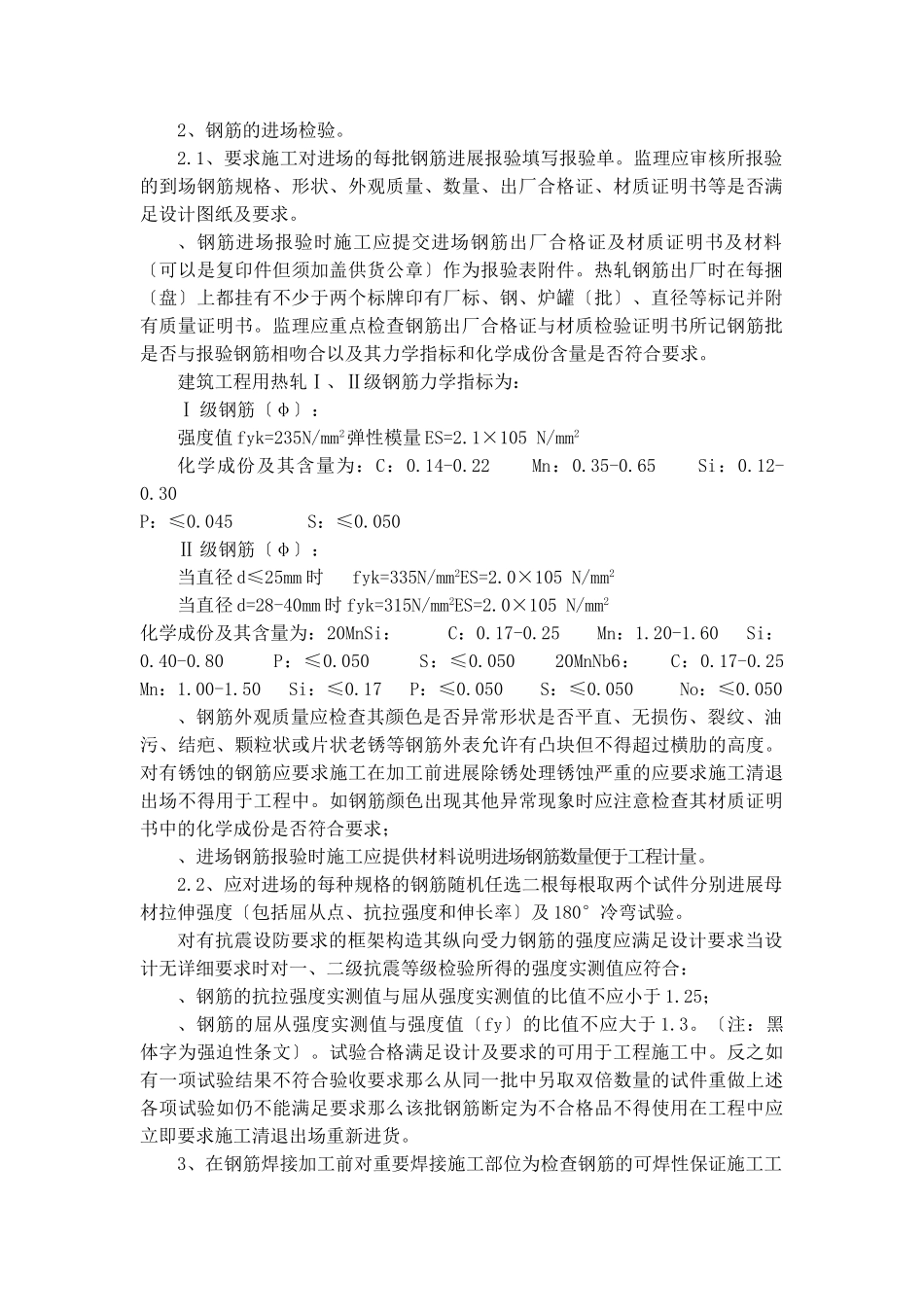

A、工程概况详见监理规划。B、编制根据1、本工程。2、本队工程的特点、现场情况的理解。3、质量理体系。4、和地方现行相关法律法规和。5、合同签订后尚应根据合同、工程设计、监理规划等编制针对本工程的监理施行细那么。C、钢筋工程监理工作流程：1、设计符合性审核。2、原材料选择。3、审查专项施工方案。4、进场验收比照样品签认报验单报验。5、巡查钢筋加工场地情况。6、施工过程检查、验收数据记录。7、检验批报验签认报验单。8、施工质量开工专项验收。9、检查施工质量理。D、质量控制重点根据监理规划及设计施工图纸。本工程钢筋分项质量控制重点为：1、钢材的进场材质检验；2、钢材的现场加工质量检验；3、钢材的现场施工质量检验。E、质量预控措施按照?监理规划?所确定的质量控制要求钢筋分项工程质量控制原那么是“预防为主动态理跟踪监控〞以实现工程质量总目的。为此在施工之前监理人员应采取以下预控措施：1、认真阅读设计施工图纸熟悉钢筋规格、布置及连接方式等情况明确设计详细要求。2、钢筋的进场检验。2.1、要求施工对进场的每批钢筋进展报验填写报验单。监理应审核所报验的到场钢筋规格、形状、外观质量、数量、出厂合格证、材质证明书等是否满足设计图纸及要求。、钢筋进场报验时施工应提交进场钢筋出厂合格证及材质证明书及材料〔可以是复印件但须加盖供货公章〕作为报验表附件。热轧钢筋出厂时在每捆〔盘〕上都挂有不少于两个标牌印有厂标、钢、炉罐〔批〕、直径等标记并附有质量证明书。监理应重点检查钢筋出厂合格证与材质检验证明书所记钢筋批是否与报验钢筋相吻合以及其力学指标和化学成份含量是否符合要求。建筑工程用热轧Ⅰ、Ⅱ级钢筋力学指标为：Ⅰ级钢筋〔φ〕：强度值fyk=235N/mm2弹性模量ES=2.1×105N/mm2化学成份及其含量为：C：0.14-0.22Mn：0.35-0.65Si：0.12-0.30P：≤0.045S：≤0.050Ⅱ级钢筋〔φ〕：当直径d≤25mm时fyk=335N/mm2ES=2.0×105N/mm2当直径d=28-40mm时fyk=315N/mm2ES=2.0×105N/mm2化学成份及其含量为：20MnSi：C：0.17-0.25Mn：1.20-1.60Si：0.40-0.80P：≤0.050S：≤0.05020MnNb6：C：0.17-0.25Mn：1.00-1.50Si：≤0.17P：≤0.050S：≤0.050No：≤0.050、钢筋外观质量应检查其颜色是否异常形状是否平直、无损伤、裂纹、油污、结疤、颗粒状或片状老锈等钢筋外表允许有凸块但不得超过横肋的高度。对有锈蚀的钢筋应要求施工在加工前进展除锈处理锈蚀严重的应要求施工清退出场不得用于工程中。如钢筋颜色出现其他异常现象时应注意检查其材质证明书中的化学成份是否符合要求；、进场钢筋报验时施工应提供材料说明进场钢筋数量便于工程计量。2.2、应对进场的每种规格的钢筋随机任选二根每根取两个试件分别进展母材拉伸强度〔包括屈从点、抗拉强度和伸长率〕及180°冷弯试验。对有抗震设防要求的框架构造其纵向受力钢筋的强度应满足设计要求当设计无详细要求时对一、二级抗震等级检验所得的强度实测值应符合：、钢筋的抗拉强度实测值与屈从强度实测值的比值不应小于1.25；、钢筋的屈从强度实测值与强度值〔fy〕的比值不应大于1.3。〔注：黑体字为强迫性条文〕。试验合格满足设计及要求的可用于工程施工中。反之如有一项试验结果不符合验收要求那么从同一批中另取双倍数量的试件重做上述各项试验如仍不能满足要求那么该批钢筋断定为不合格品不得使用在工程中应立即要求施工清退出场重新进货。3、在钢筋焊接加工前对重要焊接施工部位为检查钢筋的可焊性保证施工工序质量在工程开工或每批钢筋正式焊接之前应要求施工对主要的钢筋连接方式进展现场条件下的钢筋焊接性能试验监理应在现场见证焊接操作过程。试验合格后方可正式进展施工焊接。试焊数量与要求和施工质量检查与验收时一样。如在焊接现钢筋出现脆断、焊接性能不良或机械性能显著不正常现象时应进展化学成份分析或其他专项检验。4、审核焊接所用焊条、机械连接用带肋钢筋套筒、锥螺纹套筒出厂合格证用于带肋钢筋套筒冷挤压连接的挤压机挤压力检验标定、锥螺纹连接用力矩扳手的消费厂家答应证及力矩扳手扭力仪鉴定合格证。5、审核?施工组织设计?中钢筋工程施工技术措施是否满足设...
