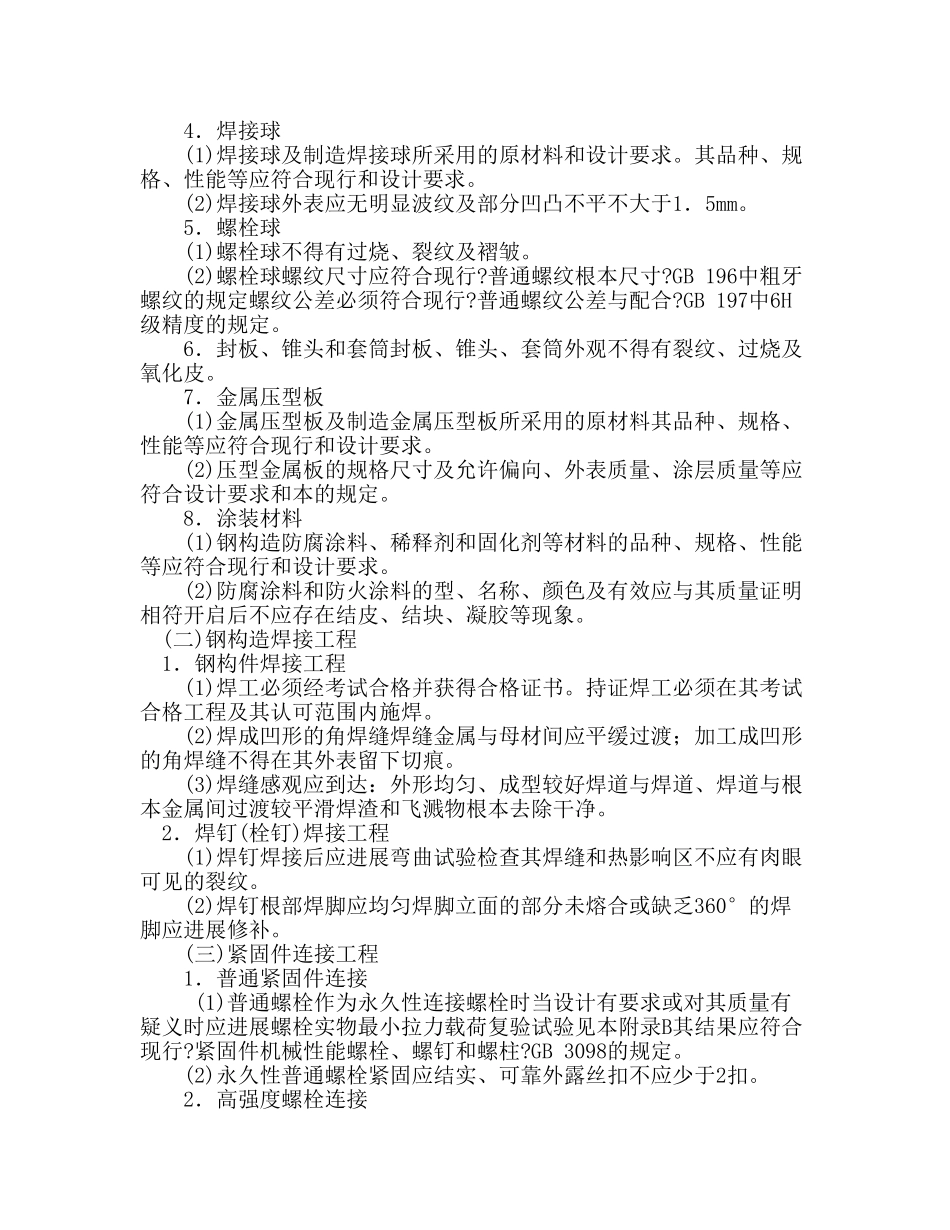

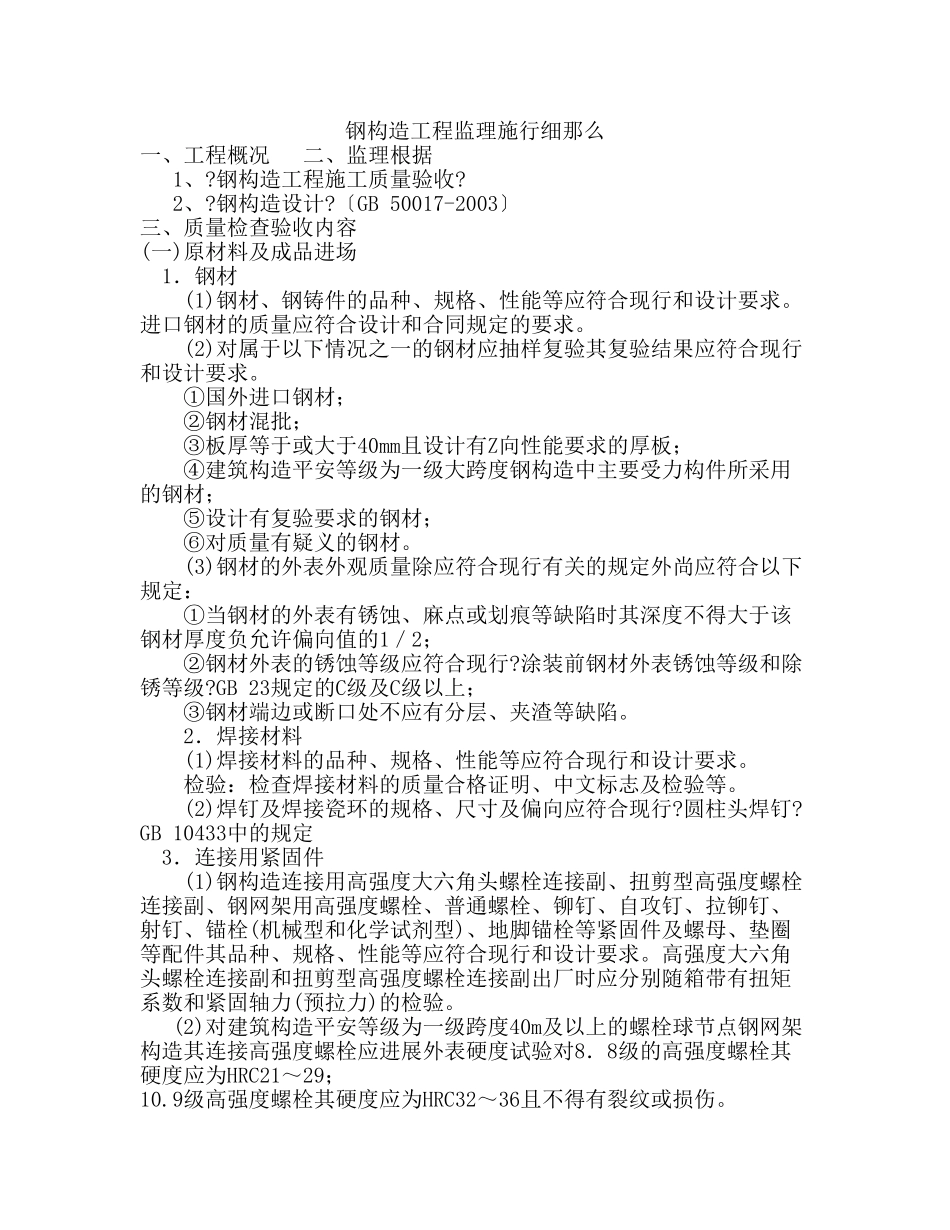

钢构造工程监理施行细那么一、工程概况二、监理根据1、?钢构造工程施工质量验收?2、?钢构造设计?〔GB50017-2003〕三、质量检查验收内容(一)原材料及成品进场1．钢材(1)钢材、钢铸件的品种、规格、性能等应符合现行和设计要求。进口钢材的质量应符合设计和合同规定的要求。(2)对属于以下情况之一的钢材应抽样复验其复验结果应符合现行和设计要求。①国外进口钢材；②钢材混批；③板厚等于或大于40mm且设计有Z向性能要求的厚板；④建筑构造平安等级为一级大跨度钢构造中主要受力构件所采用的钢材；⑤设计有复验要求的钢材；⑥对质量有疑义的钢材。(3)钢材的外表外观质量除应符合现行有关的规定外尚应符合以下规定：①当钢材的外表有锈蚀、麻点或划痕等缺陷时其深度不得大于该钢材厚度负允许偏向值的1／2；②钢材外表的锈蚀等级应符合现行?涂装前钢材外表锈蚀等级和除锈等级?GB23规定的C级及C级以上；③钢材端边或断口处不应有分层、夹渣等缺陷。2．焊接材料(1)焊接材料的品种、规格、性能等应符合现行和设计要求。检验：检查焊接材料的质量合格证明、中文标志及检验等。(2)焊钉及焊接瓷环的规格、尺寸及偏向应符合现行?圆柱头焊钉?GB10433中的规定3．连接用紧固件(1)钢构造连接用高强度大六角头螺栓连接副、扭剪型高强度螺栓连接副、钢网架用高强度螺栓、普通螺栓、铆钉、自攻钉、拉铆钉、射钉、锚栓(机械型和化学试剂型)、地脚锚栓等紧固件及螺母、垫圈等配件其品种、规格、性能等应符合现行和设计要求。高强度大六角头螺栓连接副和扭剪型高强度螺栓连接副出厂时应分别随箱带有扭矩系数和紧固轴力(预拉力)的检验。(2)对建筑构造平安等级为一级跨度40m及以上的螺栓球节点钢网架构造其连接高强度螺栓应进展外表硬度试验对8．8级的高强度螺栓其硬度应为HRC21～29；10.9级高强度螺栓其硬度应为HRC32～36且不得有裂纹或损伤。4．焊接球(1)焊接球及制造焊接球所采用的原材料和设计要求。其品种、规格、性能等应符合现行和设计要求。(2)焊接球外表应无明显波纹及部分凹凸不平不大于1．5mm。5．螺栓球(1)螺栓球不得有过烧、裂纹及褶皱。(2)螺栓球螺纹尺寸应符合现行?普通螺纹根本尺寸?GB196中粗牙螺纹的规定螺纹公差必须符合现行?普通螺纹公差与配合?GB197中6H级精度的规定。6．封板、锥头和套筒封板、锥头、套筒外观不得有裂纹、过烧及氧化皮。7．金属压型板(1)金属压型板及制造金属压型板所采用的原材料其品种、规格、性能等应符合现行和设计要求。(2)压型金属板的规格尺寸及允许偏向、外表质量、涂层质量等应符合设计要求和本的规定。8．涂装材料(1)钢构造防腐涂料、稀释剂和固化剂等材料的品种、规格、性能等应符合现行和设计要求。(2)防腐涂料和防火涂料的型、名称、颜色及有效应与其质量证明相符开启后不应存在结皮、结块、凝胶等现象。(二)钢构造焊接工程1．钢构件焊接工程(1)焊工必须经考试合格并获得合格证书。持证焊工必须在其考试合格工程及其认可范围内施焊。(2)焊成凹形的角焊缝焊缝金属与母材间应平缓过渡；加工成凹形的角焊缝不得在其外表留下切痕。(3)焊缝感观应到达：外形均匀、成型较好焊道与焊道、焊道与根本金属间过渡较平滑焊渣和飞溅物根本去除干净。2．焊钉(栓钉)焊接工程(1)焊钉焊接后应进展弯曲试验检查其焊缝和热影响区不应有肉眼可见的裂纹。(2)焊钉根部焊脚应均匀焊脚立面的部分未熔合或缺乏360°的焊脚应进展修补。(三)紧固件连接工程1．普通紧固件连接(1)普通螺栓作为永久性连接螺栓时当设计有要求或对其质量有疑义时应进展螺栓实物最小拉力载荷复验试验见本附录B其结果应符合现行?紧固件机械性能螺栓、螺钉和螺柱?GB3098的规定。(2)永久性普通螺栓紧固应结实、可靠外露丝扣不应少于2扣。2．高强度螺栓连接(1)钢构造制作和安装应按本附录B的规定分别进展高强度螺栓连接摩擦面的抗滑移系数试验和复验现场处理的构件摩擦面应单独进展摩擦面抗滑移系数试验其结果应符合设计要求。(2)高强度螺栓连接副终拧后螺栓丝扣外露应为2～3扣其中允许有10％的螺栓丝扣外露1扣或4扣。(3)螺栓球节点网架总拼完成后高强度螺栓与球节点应紧固连接高强度螺栓拧入螺栓球内的螺纹长...
