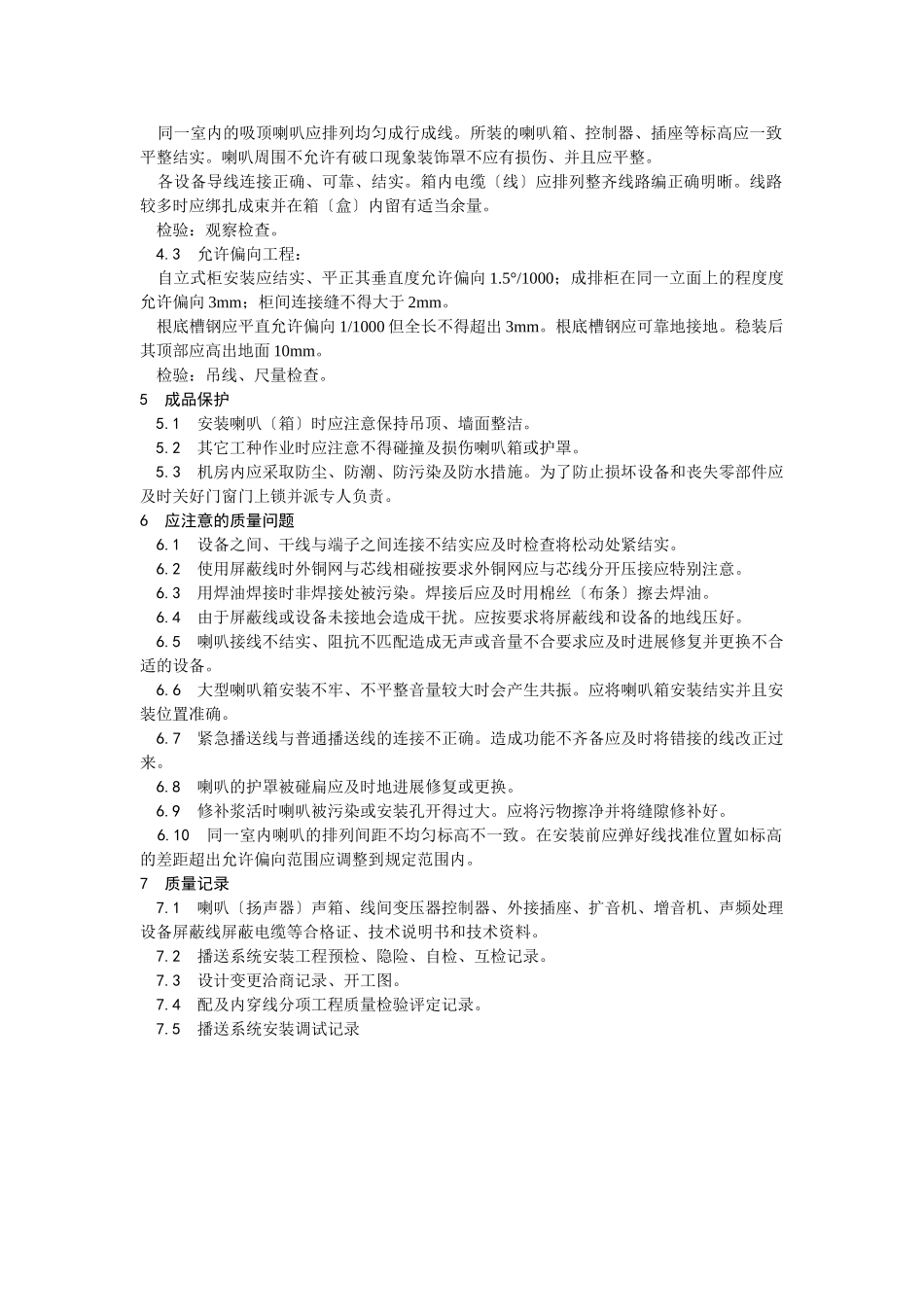

播送系统安装1范围本工艺适用于建筑物内的播送系统安装工程。2施工准备2.1材料设备要求：喇叭〔扬声器〕：有电动式、静电式、电磁式和离子式等多种。其中电动式扬声器应用最广它又分纸盒扬声器和筒扬声器两种。选用时应根据设计要求的规格型注意标称功率和阻抗等参数并有合格证。声箱：它包括喇叭〔扬声器〕、箱体、护罩等附件是定型选用时应符合设计要求的规格型并有合格证。线间变压器〔输送变压器〕。它用于扩音机与扬声器之间进展阻抗变换扩音机输出端为高阻抗输出扬声器端为低阻抗匹配。选用时应符合设计要求的规格型并有合格证。分线箱、端子箱：干路与支路分线路之用箱体采用定型。并附有合格证。控制器：控制音量大小的装置应选用定型并有合格证。外接插座：为播送专用插座采用定型并附有合格证。扩音机：它是扩声系统主机应根据扩声系统的音质和所需容量选择相应等级和规格的。根据设计要求进展选择并有合格证。增音机：前级增音机又称调音盘应根据设计要求选用定型并有合格证。声频处理设备：它包括频率平衡器、人工混响器、器、压缩器、限幅器以及噪声增益自动控制器等。应根据设计要求选用定型并有合格证。常用连线规格见表3-47。连线规格表3-47钢丝股数导线截面积每根导线每100米的电阻值导线规格每股铜丝线径(mm)(mm2)(Ω)12/0.1516/0.1523/0.1540/0.1540/0.1930.20.20.40.71.147.5642.21.5应根据设计要求选择相应规格的绝缘塑料铜芯多股导线并有合格证。单芯、双芯、四芯屏蔽线或屏蔽电缆应根据设计要求选用并有合格证。其它音响设备如唱机、收录机、话筒、控制电源、稳压电源等设备都必须符合设计要求的规格型。镀锌材料：有机螺丝、平垫、弹簧垫圈、金属膨胀螺栓。其它材料：塑料胀、接线端子、钻头、焊锡、焊剂、各类插头等。2.2主要机具：手电钻、冲击钻、克丝钳子、剥线钳、电工、一字改锥、十字改锥、尖嘴钳、偏口钳。万用表、工具袋、程度尺、拉线、线坠2.3作业条件：播送系统的线、盒、箱均已敷设完毕。土建装修及浆活全部完成。大型机柜的根底槽钢设置完成。吊顶的喇叭预留孔按实际尺寸已经留好。3操作工艺3.1工艺流程：控制电源话筒扬声器控制器←→端子箱←扩音机←增音机外接插座收录机唱机3.2播送喇叭安装：如需现场组装的喇叭线间变压器、喇叭箱应按设计图要求预制组装好。明装声柱：根据设计要求的高度和角度位置预先设置胀螺栓或预埋吊挂件。具有不同功率和阻抗比的成套喇叭事先按设计要求将所需接用的线间变压器的端头焊出引线剥去10～15mm绝缘外皮待用。明装壁挂式分线箱、端子箱或声柱箱时先将引线与盒内导线用端子作过渡压接然后将端子放回接线盒。找准标高进展钻孔埋入胀螺栓进展固定。要求箱底与墙面平齐。设置在吊顶内嵌入式喇叭将引线用端子与盒内导线在接好用手托着喇叭使其与顶棚贴紧用螺丝将喇叭固定在吊顶支架板上。当采用弹簧固定喇叭时将喇叭托入吊顶内再拉伸弹簧将喇叭罩勾住并使其紧贴在顶棚上并找正位置。紧急播送系统按设计说明〔说明书〕正确连接三根播送线。会场、多功能、大型组合声柱箱安装时应按图挂装并有一定的倾斜角度。外接插座面板安装前盒子应收口平齐清理干净导线接头压接结实。面板安装平整。音量控制器安装时应将盒内清理干净再将控制器安装平整、结实。3.3播送用扩音机及机房设备安装：当大型机柜采用槽钢根底时应先检查槽钢根底是否平直其尺寸是否满足机柜尺寸。当机柜直接稳装在地面时应先根据设计图要求在地面上弹上线。根据机柜内固定孔距在根底槽钢上或地面钻孔多台排列时应从一端开场安装逐台对准孔位用镀锌螺栓固定。然后拉线找平直、再将各种地脚螺栓及柜体用螺栓拧紧、结实。设有收扩音机、录音机、电唱机、激光唱机等组合音响设备系统时应根据提供设备的厂方技术要求逐台将各设备装入机柜上好螺栓固定平整。采用专用导线将各设备进展连接好各支路导线线头压接好设备及屏蔽线应压接好保护地线。当扩音机等设备为桌上静置式时先将专用桌放置好再进展设备安装连接各支路导线。设备安装完后调试前应将电源开关置于断开位置各设备采取单独试运转后然后整个系统进展统调调试完毕后应经过有关人员进展验收后交...
