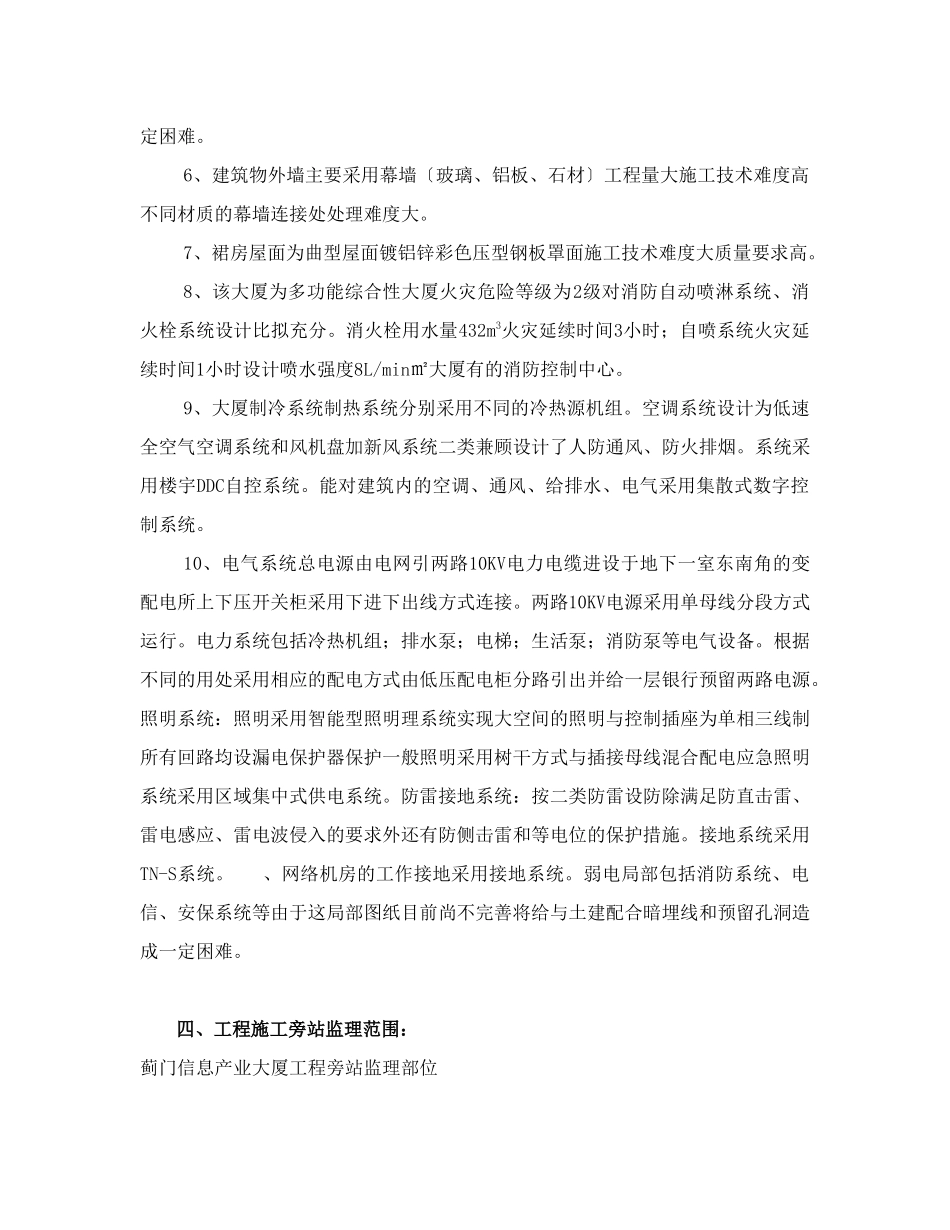

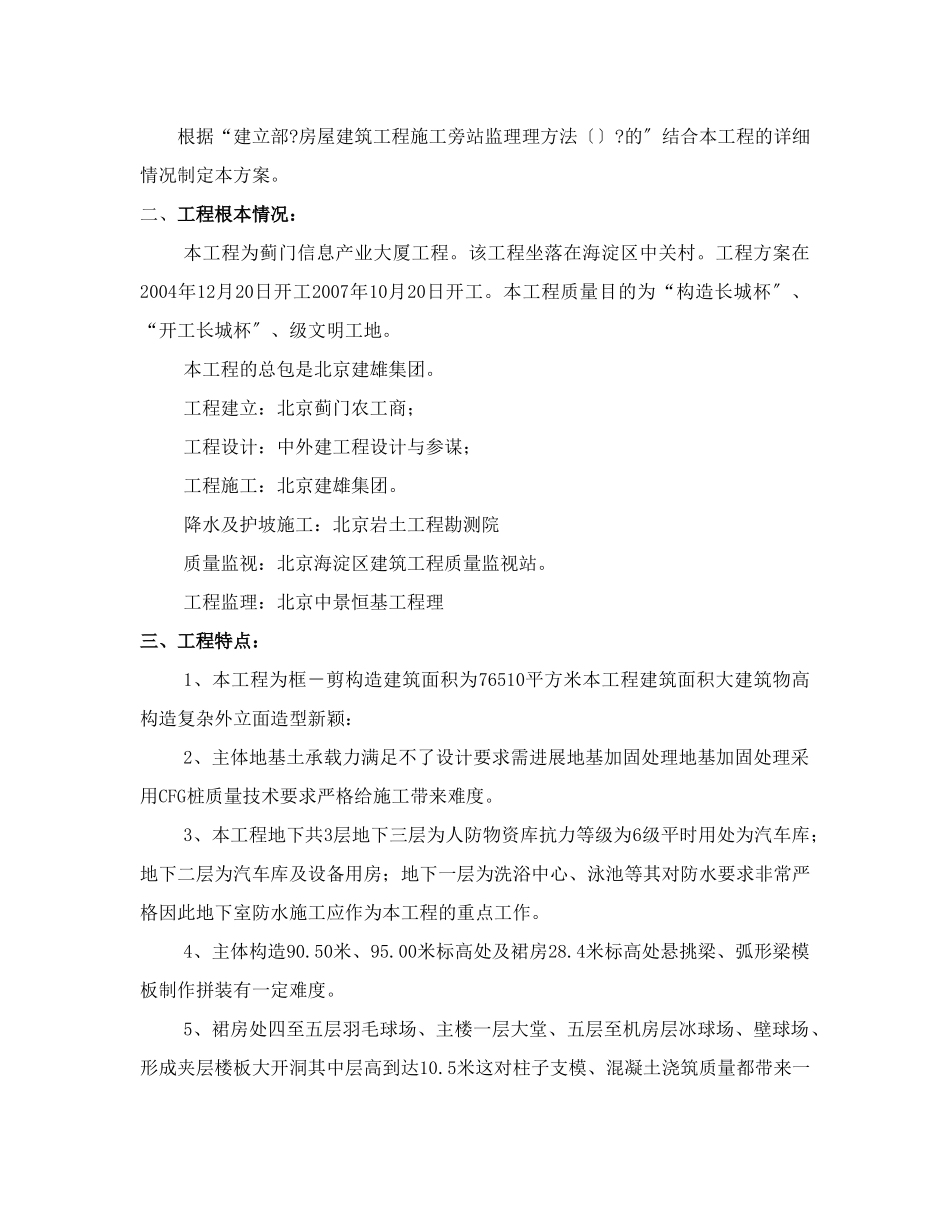

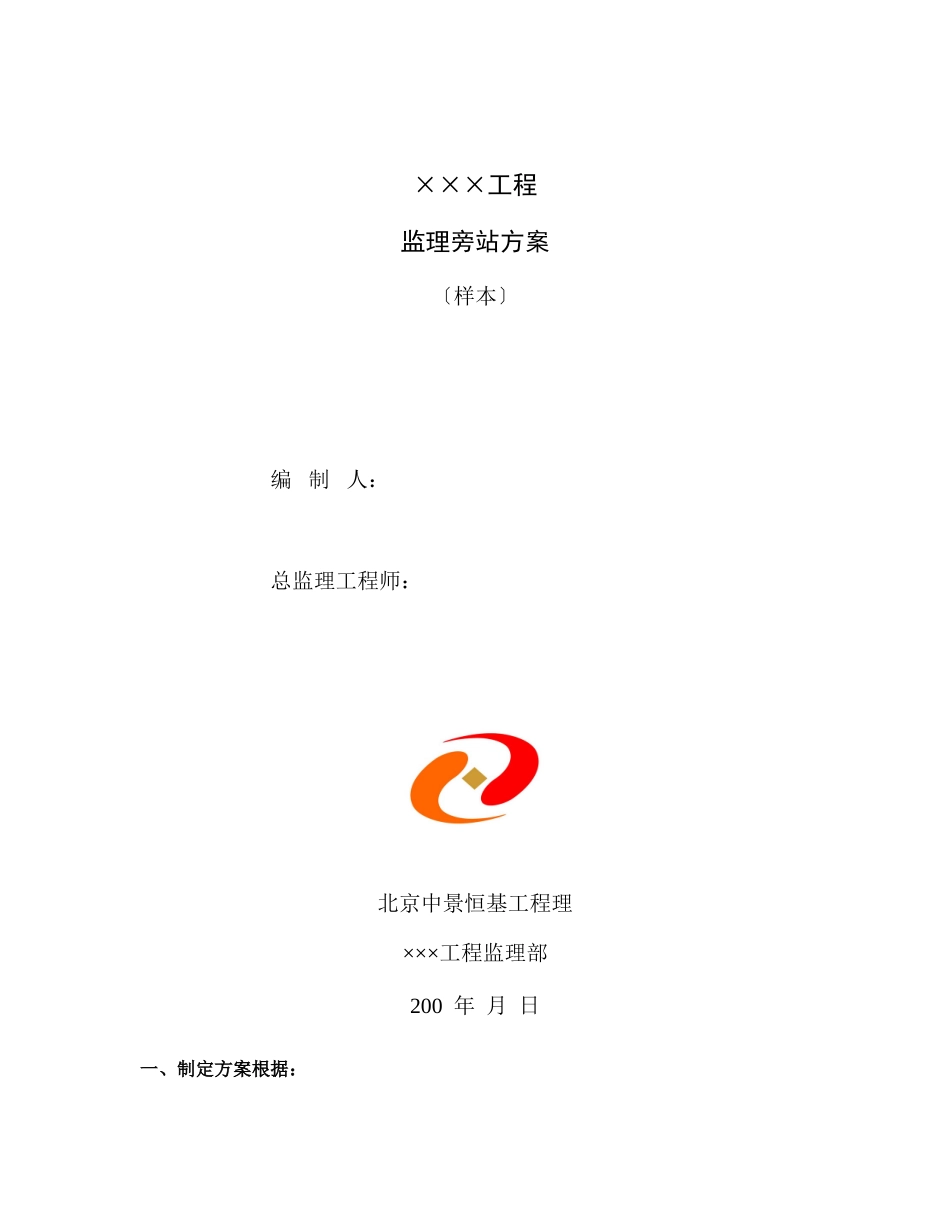

×××工程监理旁站方案〔样本〕编制人：总监理工程师：北京中景恒基工程理×××工程监理部200年月日一、制定方案根据：根据“建立部?房屋建筑工程施工旁站监理理方法〔〕?的〞结合本工程的详细情况制定本方案。二、工程根本情况：本工程为蓟门信息产业大厦工程。该工程坐落在海淀区中关村。工程方案在2004年12月20日开工2007年10月20日开工。本工程质量目的为“构造长城杯〞、“开工长城杯〞、级文明工地。本工程的总包是北京建雄集团。工程建立：北京蓟门农工商；工程设计：中外建工程设计与参谋；工程施工：北京建雄集团。降水及护坡施工：北京岩土工程勘测院质量监视：北京海淀区建筑工程质量监视站。工程监理：北京中景恒基工程理三、工程特点：1、本工程为框－剪构造建筑面积为76510平方米本工程建筑面积大建筑物高构造复杂外立面造型新颖：2、主体地基土承载力满足不了设计要求需进展地基加固处理地基加固处理采用CFG桩质量技术要求严格给施工带来难度。3、本工程地下共3层地下三层为人防物资库抗力等级为6级平时用处为汽车库；地下二层为汽车库及设备用房；地下一层为洗浴中心、泳池等其对防水要求非常严格因此地下室防水施工应作为本工程的重点工作。4、主体构造90.50米、95.00米标高处及裙房28.4米标高处悬挑梁、弧形梁模板制作拼装有一定难度。5、裙房处四至五层羽毛球场、主楼一层大堂、五层至机房层冰球场、壁球场、形成夹层楼板大开洞其中层高到达10.5米这对柱子支模、混凝土浇筑质量都带来一定困难。6、建筑物外墙主要采用幕墙〔玻璃、铝板、石材〕工程量大施工技术难度高不同材质的幕墙连接处处理难度大。7、裙房屋面为曲型屋面镀铝锌彩色压型钢板罩面施工技术难度大质量要求高。8、该大厦为多功能综合性大厦火灾危险等级为2级对消防自动喷淋系统、消火栓系统设计比拟充分。消火栓用水量432m3火灾延续时间3小时；自喷系统火灾延续时间1小时设计喷水强度8L/min㎡大厦有的消防控制中心。9、大厦制冷系统制热系统分别采用不同的冷热源机组。空调系统设计为低速全空气空调系统和风机盘加新风系统二类兼顾设计了人防通风、防火排烟。系统采用楼宇DDC自控系统。能对建筑内的空调、通风、给排水、电气采用集散式数字控制系统。10、电气系统总电源由电网引两路10KV电力电缆进设于地下一室东南角的变配电所上下压开关柜采用下进下出线方式连接。两路10KV电源采用单母线分段方式运行。电力系统包括冷热机组；排水泵；电梯；生活泵；消防泵等电气设备。根据不同的用处采用相应的配电方式由低压配电柜分路引出并给一层银行预留两路电源。照明系统：照明采用智能型照明理系统实现大空间的照明与控制插座为单相三线制所有回路均设漏电保护器保护一般照明采用树干方式与插接母线混合配电应急照明系统采用区域集中式供电系统。防雷接地系统：按二类防雷设防除满足防直击雷、雷电感应、雷电波侵入的要求外还有防侧击雷和等电位的保护措施。接地系统采用TN-S系统。、网络机房的工作接地采用接地系统。弱电局部包括消防系统、电信、安保系统等由于这局部图纸目前尚不完善将给与土建配合暗埋线和预留孔洞造成一定困难。四、工程施工旁站监理范围：蓟门信息产业大厦工程旁站监理部位〔一〕根底局部：土钉墙锚杆预应力张拉、护坡桩钢筋笼下放CFG钻孔及灌注砼地下室底板混凝土浇筑、梁柱结点钢筋隐蔽过程土方回填土。〔二〕主体构造局部混凝土浇筑、梁柱结点钢筋隐蔽过程；幕墙构造制作、安装；钢构造制作、安装焊缝及超声波检测、高强螺栓连接。〔三〕防水施工；根底底板及外墙SBSⅢ+Ⅲ卷材防水。〔四〕设备工程:隐蔽过程、打压试验、单体调试、单机试验、无负荷试车、负荷试车、功能试验。监理需旁站监理的主要部位和旁站监理内容如下:旁站部位监视内容监视手段土钉墙锚杆预应力张拉、护坡桩钢筋笼下放、CFG桩砼浇筑预应力张拉钢筋规格、尺寸、锚固、连接保护层及锚喷厚度、CFG桩砼振捣现场量测、试验、现场旁站跟班地下室底板及梁的钢筋绑扎钢筋规格、数量、位置、尺寸、锚固、套筒连接、砼保护层现场鉴定、量测、试验、现场旁站跟班地下室底板及梁的混凝土浇筑混凝土质量、混凝土温度...
