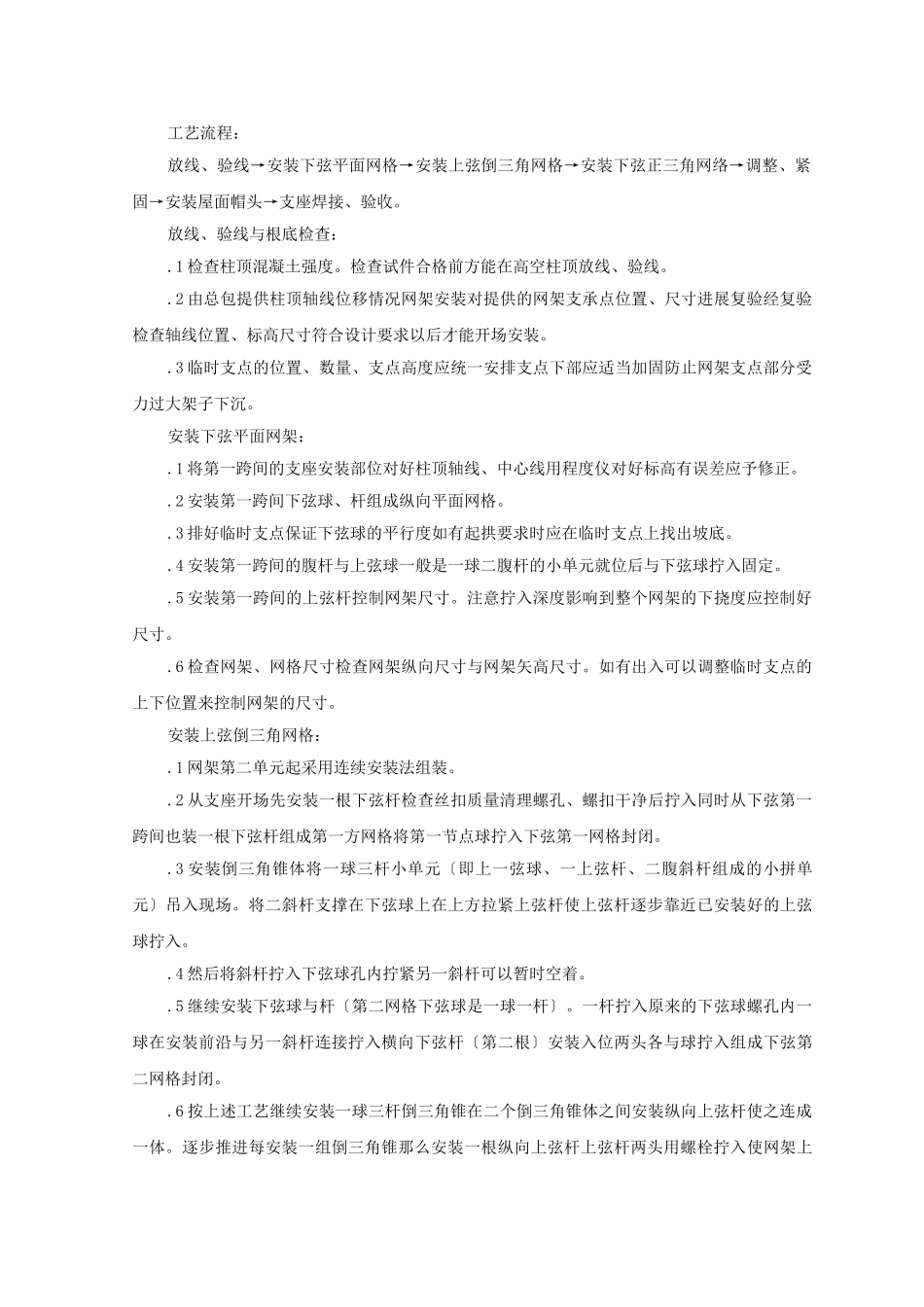

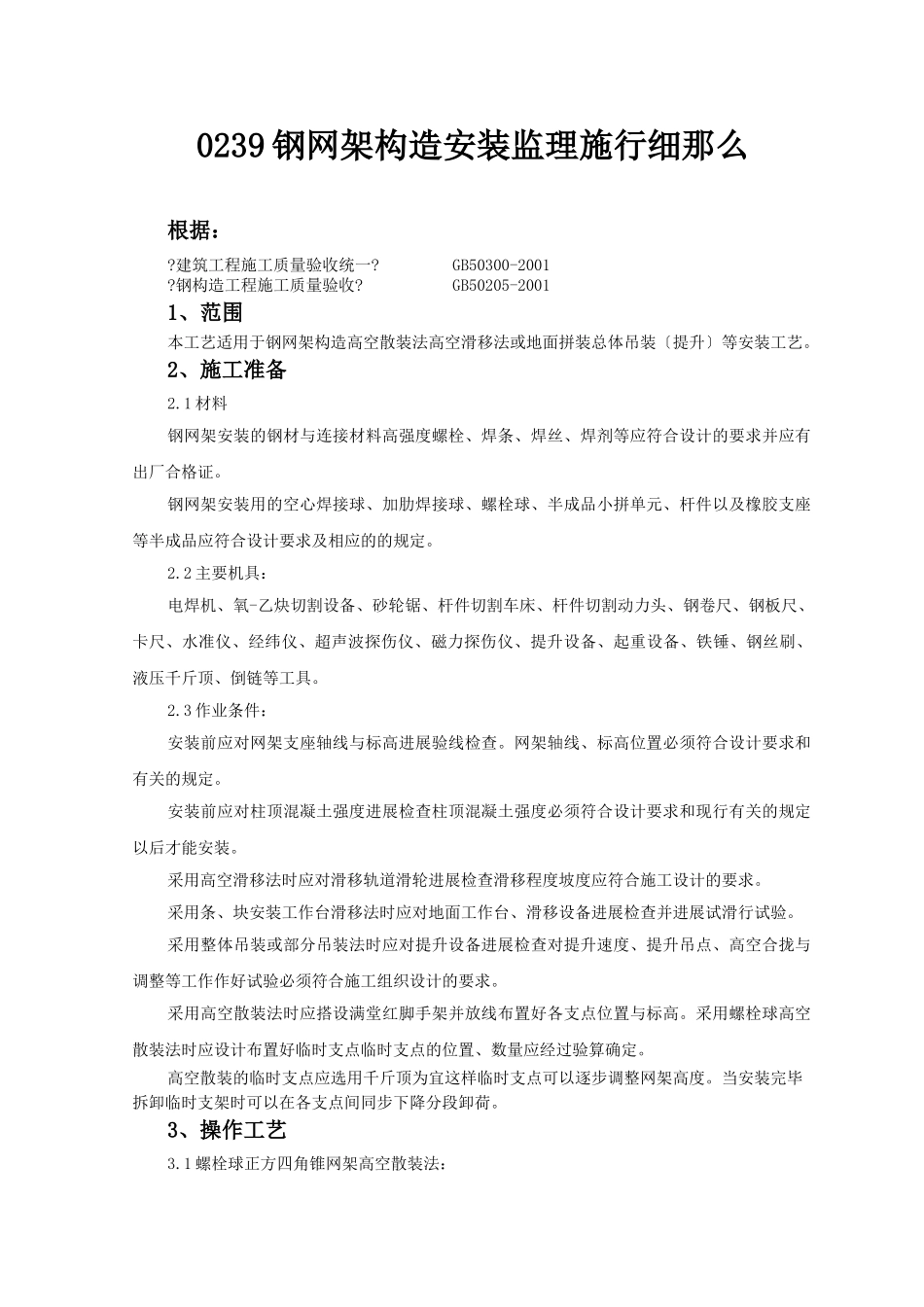

0239钢网架构造安装监理施行细那么根据：?建筑工程施工质量验收统一?GB50300-2001?钢构造工程施工质量验收?GB50205-20011、范围本工艺适用于钢网架构造高空散装法高空滑移法或地面拼装总体吊装〔提升〕等安装工艺。2、施工准备2.1材料钢网架安装的钢材与连接材料高强度螺栓、焊条、焊丝、焊剂等应符合设计的要求并应有出厂合格证。钢网架安装用的空心焊接球、加肋焊接球、螺栓球、半成品小拼单元、杆件以及橡胶支座等半成品应符合设计要求及相应的的规定。2.2主要机具：电焊机、氧-乙炔切割设备、砂轮锯、杆件切割车床、杆件切割动力头、钢卷尺、钢板尺、卡尺、水准仪、经纬仪、超声波探伤仪、磁力探伤仪、提升设备、起重设备、铁锤、钢丝刷、液压千斤顶、倒链等工具。2.3作业条件：安装前应对网架支座轴线与标高进展验线检查。网架轴线、标高位置必须符合设计要求和有关的规定。安装前应对柱顶混凝土强度进展检查柱顶混凝土强度必须符合设计要求和现行有关的规定以后才能安装。采用高空滑移法时应对滑移轨道滑轮进展检查滑移程度坡度应符合施工设计的要求。采用条、块安装工作台滑移法时应对地面工作台、滑移设备进展检查并进展试滑行试验。采用整体吊装或部分吊装法时应对提升设备进展检查对提升速度、提升吊点、高空合拢与调整等工作作好试验必须符合施工组织设计的要求。采用高空散装法时应搭设满堂红脚手架并放线布置好各支点位置与标高。采用螺栓球高空散装法时应设计布置好临时支点临时支点的位置、数量应经过验算确定。高空散装的临时支点应选用千斤顶为宜这样临时支点可以逐步调整网架高度。当安装完毕拆卸临时支架时可以在各支点间同步下降分段卸荷。3、操作工艺3.1螺栓球正方四角锥网架高空散装法：工艺流程：放线、验线→安装下弦平面网格→安装上弦倒三角网格→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收。放线、验线与根底检查：.1检查柱顶混凝土强度。检查试件合格前方能在高空柱顶放线、验线。.2由总包提供柱顶轴线位移情况网架安装对提供的网架支承点位置、尺寸进展复验经复验检查轴线位置、标高尺寸符合设计要求以后才能开场安装。.3临时支点的位置、数量、支点高度应统一安排支点下部应适当加固防止网架支点部分受力过大架子下沉。安装下弦平面网架：.1将第一跨间的支座安装部位对好柱顶轴线、中心线用程度仪对好标高有误差应予修正。.2安装第一跨间下弦球、杆组成纵向平面网格。.3排好临时支点保证下弦球的平行度如有起拱要求时应在临时支点上找出坡底。.4安装第一跨间的腹杆与上弦球一般是一球二腹杆的小单元就位后与下弦球拧入固定。.5安装第一跨间的上弦杆控制网架尺寸。注意拧入深度影响到整个网架的下挠度应控制好尺寸。.6检查网架、网格尺寸检查网架纵向尺寸与网架矢高尺寸。如有出入可以调整临时支点的上下位置来控制网架的尺寸。安装上弦倒三角网格：.1网架第二单元起采用连续安装法组装。.2从支座开场先安装一根下弦杆检查丝扣质量清理螺孔、螺扣干净后拧入同时从下弦第一跨间也装一根下弦杆组成第一方网格将第一节点球拧入下弦第一网格封闭。.3安装倒三角锥体将一球三杆小单元〔即上一弦球、一上弦杆、二腹斜杆组成的小拼单元〕吊入现场。将二斜杆支撑在下弦球上在上方拉紧上弦杆使上弦杆逐步靠近已安装好的上弦球拧入。.4然后将斜杆拧入下弦球孔内拧紧另一斜杆可以暂时空着。.5继续安装下弦球与杆〔第二网格下弦球是一球一杆〕。一杆拧入原来的下弦球螺孔内一球在安装前沿与另一斜杆连接拧入横向下弦杆〔第二根〕安装入位两头各与球拧入组成下弦第二网格封闭。.6按上述工艺继续安装一球三杆倒三角锥在二个倒三角锥体之间安装纵向上弦杆使之连成一体。逐步推进每安装一组倒三角锥那么安装一根纵向上弦杆上弦杆两头用螺栓拧入使网架上弦也组成封闭形的方网格。.7逐步安装到支座后组成一系列纵向倒三角锥网架。检查纵向尺寸检查网架挠度检查各支点受力情况。安装下弦正三角网格：.1网架安装完倒三角锥网格后即开场安装正三角锥网格。.2安装下弦球与杆采用一球一杆形式〔即下弦球与下弦杆〕将一杆拧入支座螺孔内。.3安装横向下弦杆...
