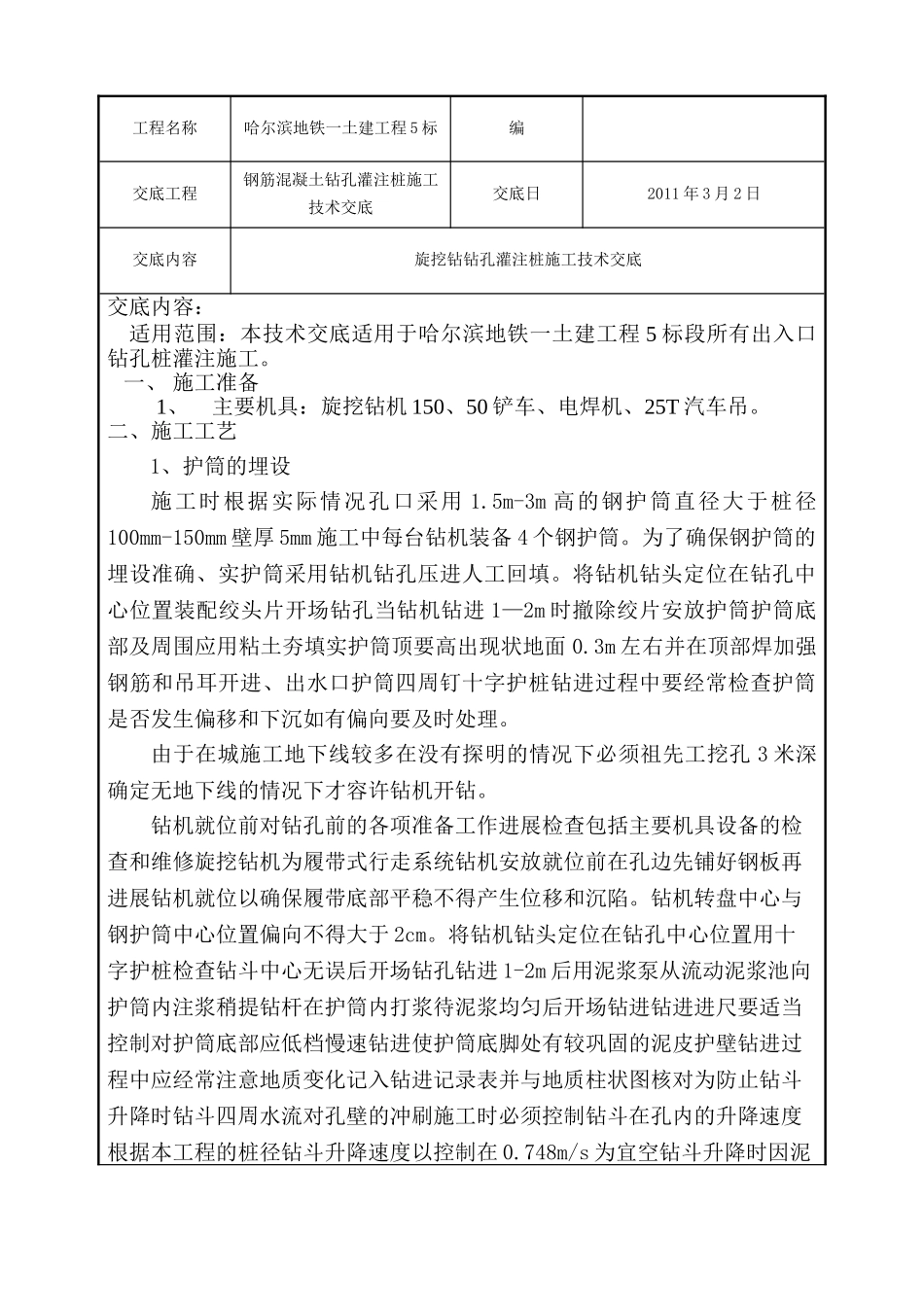

工程名称哈尔滨地铁一土建工程5标编交底工程钢筋混凝土钻孔灌注桩施工技术交底交底日2011年3月2日交底内容旋挖钻钻孔灌注桩施工技术交底交底内容：适用范围：本技术交底适用于哈尔滨地铁一土建工程5标段所有出入口钻孔桩灌注施工。一、施工准备1、主要机具：旋挖钻机150、50铲车、电焊机、25T汽车吊。二、施工工艺1、护筒的埋设施工时根据实际情况孔口采用1.5m-3m高的钢护筒直径大于桩径100mm-150mm壁厚5mm施工中每台钻机装备4个钢护筒。为了确保钢护筒的埋设准确、实护筒采用钻机钻孔压进人工回填。将钻机钻头定位在钻孔中心位置装配绞头片开场钻孔当钻机钻进1—2m时撤除绞片安放护筒护筒底部及周围应用粘土夯填实护筒顶要高出现状地面0.3m左右并在顶部焊加强钢筋和吊耳开进、出水口护筒四周钉十字护桩钻进过程中要经常检查护筒是否发生偏移和下沉如有偏向要及时处理。由于在城施工地下线较多在没有探明的情况下必须祖先工挖孔3米深确定无地下线的情况下才容许钻机开钻。钻机就位前对钻孔前的各项准备工作进展检查包括主要机具设备的检查和维修旋挖钻机为履带式行走系统钻机安放就位前在孔边先铺好钢板再进展钻机就位以确保履带底部平稳不得产生位移和沉陷。钻机转盘中心与钢护筒中心位置偏向不得大于2cm。将钻机钻头定位在钻孔中心位置用十字护桩检查钻斗中心无误后开场钻孔钻进1-2m后用泥浆泵从流动泥浆池向护筒内注浆稍提钻杆在护筒内打浆待泥浆均匀后开场钻进钻进进尺要适当控制对护筒底部应低档慢速钻进使护筒底脚处有较巩固的泥皮护壁钻进过程中应经常注意地质变化记入钻进记录表并与地质柱状图核对为防止钻斗升降时钻斗四周水流对孔壁的冲刷施工时必须控制钻斗在孔内的升降速度根据本工程的桩径钻斗升降速度以控制在0.748m/s为宜空钻斗升降时因泥工程名称哈尔滨地铁一土建工程5标编交底工程钢筋混凝土钻孔灌注桩施工技术交底交底日2011年3月2日交底内容旋挖钻钻孔灌注桩施工技术交底浆会流入钻斗对孔壁的影响较小其升降速度以0.83m/s为宜。钻斗提升出地面直接装车拉走操作人员必须认真贯彻执行岗位责任制实行工班交接卡制度随时填写施工记录交接班时应详细交代本钻机钻进情况及下一工班需注意的事项。钻孔泥浆所用膨胀土在流动泥浆池内制备泥浆池容积为30m3采用泥浆泵软送到护筒前泥浆性能指标应符合以下技术要求泥浆相对度1.20粘度25Pa.s含砂率≤4胶体率≥96失水率15ml/30min。2、清孔钻孔至设计标高后对成孔的孔径、孔深和倾斜度等进展检验检验合格后立即用清孔钻头进展清孔排除钻渣假如沉淀时间较长那么采用水泵浊水循环。清孔过程中必须保持孔内原有水头高度且比地下水位高出1.5m以上。3、钢筋笼安装钢筋笼运至施工现场后用汽车吊吊入孔内。钢筋笼用吊车起吊将钢筋笼放入孔内至设计标高钢筋下放到位后用护筒周围的十字护桩对钢筋进展定位按设计标高制作定位吊筋筋将钢筋笼固定在孔口方钢上防止钢筋笼在混凝土灌注过程中出现上浮、下沉及偏移现象。为了确保钢筋笼在桩身混凝土中有足够的保护层应事先安设控制钢筋骨架与孔净距的圆形混凝土垫块或钢筋马镫筋这些垫块要结实地绑扎在钢筋骨架周径上其沿笼长的间距不超过2m在横向周围上不得少于四处钢筋笼在下放时应注意防止碰撞孔壁如放入困难不得强行下压。钢筋笼安放后的顶面标高和底面标高应符合设计要求其误差不得大于+5cm。4、导的组装及吊装就位钢筋笼定位后立即组织吊装导导使用前先将导在桩位附近的场地上拼装并进展水性试验保证混凝土灌注过程中不漏水、不透气并将导逐节编作工程名称哈尔滨地铁一土建工程5标编交底工程钢筋混凝土钻孔灌注桩施工技术交底交底日2011年3月2日交底内容旋挖钻钻孔灌注桩施工技术交底好明显的标记以防止导在使用过程中装错然后将导用汽车吊分成假设干段起吊就位旋紧连接螺栓用卡盘固定于护筒口。导下口至孔底的间隔控制在30cm~60cm内且确保初灌时导埋入混凝土的深度不小于0.8m。5、二次清孔导安装好后立即测量孔底沉淀厚度如超过允许厚度可利用导采用泵吸法进展二次清孔使孔底沉渣随泥浆浮起使沉淀厚度符合规定现场值班人员认真做好灌注前的各项检查记录并经监理工程师确认前方可进展灌...
