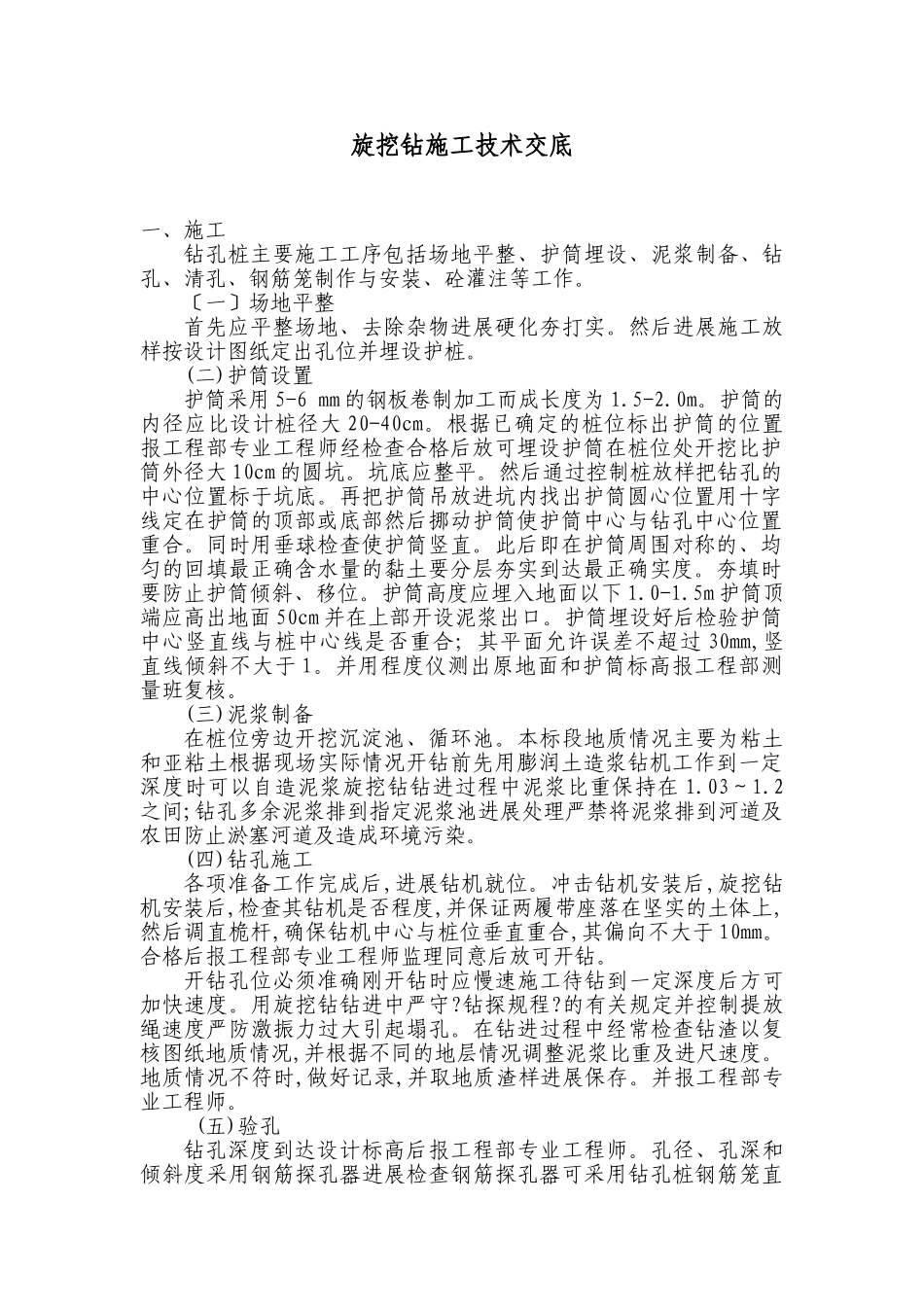

旋挖钻施工技术交底一、施工钻孔桩主要施工工序包括场地平整、护筒埋设、泥浆制备、钻孔、清孔、钢筋笼制作与安装、砼灌注等工作。〔一〕场地平整首先应平整场地、去除杂物进展硬化夯打实。然后进展施工放样按设计图纸定出孔位并埋设护桩。(二)护筒设置护筒采用5-6mm的钢板卷制加工而成长度为1.5-2.0m。护筒的内径应比设计桩径大20-40cm。根据已确定的桩位标出护筒的位置报工程部专业工程师经检查合格后放可埋设护筒在桩位处开挖比护筒外径大10cm的圆坑。坑底应整平。然后通过控制桩放样把钻孔的中心位置标于坑底。再把护筒吊放进坑内找出护筒圆心位置用十字线定在护筒的顶部或底部然后挪动护筒使护筒中心与钻孔中心位置重合。同时用垂球检查使护筒竖直。此后即在护筒周围对称的、均匀的回填最正确含水量的黏土要分层夯实到达最正确实度。夯填时要防止护筒倾斜、移位。护筒高度应埋入地面以下1.0-1.5m护筒顶端应高出地面50cm并在上部开设泥浆出口。护筒埋设好后检验护筒中心竖直线与桩中心线是否重合；其平面允许误差不超过30mm,竖直线倾斜不大于1。并用程度仪测出原地面和护筒标高报工程部测量班复核。(三)泥浆制备在桩位旁边开挖沉淀池、循环池。本标段地质情况主要为粘土和亚粘土根据现场实际情况开钻前先用膨润土造浆钻机工作到一定深度时可以自造泥浆旋挖钻钻进过程中泥浆比重保持在1.03～1.2之间;钻孔多余泥浆排到指定泥浆池进展处理严禁将泥浆排到河道及农田防止淤塞河道及造成环境污染。(四)钻孔施工各项准备工作完成后,进展钻机就位。冲击钻机安装后,旋挖钻机安装后,检查其钻机是否程度,并保证两履带座落在坚实的土体上,然后调直桅杆,确保钻机中心与桩位垂直重合,其偏向不大于10mm。合格后报工程部专业工程师监理同意后放可开钻。开钻孔位必须准确刚开钻时应慢速施工待钻到一定深度后方可加快速度。用旋挖钻钻进中严守?钻探规程?的有关规定并控制提放绳速度严防激振力过大引起塌孔。在钻进过程中经常检查钻渣以复核图纸地质情况,并根据不同的地层情况调整泥浆比重及进尺速度。地质情况不符时,做好记录,并取地质渣样进展保存。并报工程部专业工程师。(五)验孔钻孔深度到达设计标高后报工程部专业工程师。孔径、孔深和倾斜度采用钢筋探孔器进展检查钢筋探孔器可采用钻孔桩钢筋笼直径加10cm〔不得大于钻头直径〕长度不小于4D(D为桩径),经终孔检验合格前方可清孔。(六)清孔旋挖钻机施工清孔采用换浆法进展清孔。当钻孔到达设计标高后稍提钻头空转进展泥浆循环以中速压入比重为1.03-1.10的较纯泥浆把钻孔内悬浮钻渣较多的泥浆换出；使清孔后泥浆的含砂率降到2以下黏度为17-20s相对度为1.03-1.10且孔的沉淀厚度不大于设计或的数值即可停顿清孔。冲击钻施工时采用导进展换浆法清孔待钻渣清出后向孔内不断参加清水降低泥浆比重直至泥浆各项指标到达要求停顿清孔。注意清孔时必须保持孔内水头,防止塌孔。不得用加深钻孔深度的代替清孔。在提移钻机和后续准备工作中孔底可能有新的沉淀物待钢筋笼安装完毕检查沉淀层厚度如沉淀层过厚采用导二次清孔直至符合设计要求详细钻孔桩成孔质量见下表所示：(七)钢筋笼的制作、安装所有钻孔桩的钢筋笼均在钢筋加工厂内加工成型。钢筋笼采用加强箍筋成型法制作。制作时先做好加强箍筋圈并标出主筋位置。把主筋摆在平整的工作台上并标出加强箍筋的位置。焊接时使加强箍筋上任一主筋的标记对准主筋中部的加劲筋标记扶正加劲筋并用木制直角板校正加强箍筋筋与主筋的垂直度然后点焊。在一根主筋上焊好全部加强箍筋筋后在骨架两端各站一人转动骨架将其余主筋逐根焊好然后抬起骨架搁于支架上套入钢筋按设计位置布好螺旋筋并绑扎于主筋上点焊焊牢。钢筋笼在吊运过程中都不得使骨架变形。钢筋笼的吊装采用吊车完成为保证骨架起吊时不变形宜用两点吊。第一点设在骨架的下工程允许偏差孔的中心位置〔mm〕50孔径〔mm〕不小于设计桩径倾斜度小于1孔深〔m〕不小于设计规定沉淀厚度〔mm〕符合设计要求当设计无要求时对于直径≤1.5m的桩≤30cm;对桩径>1.5m或桩长>40m或土质较差的桩≤50cm清孔后泥浆指标相对度：1.03-1.10；黏度：17-20Pa.s；含砂率：<2;胶体率:...
