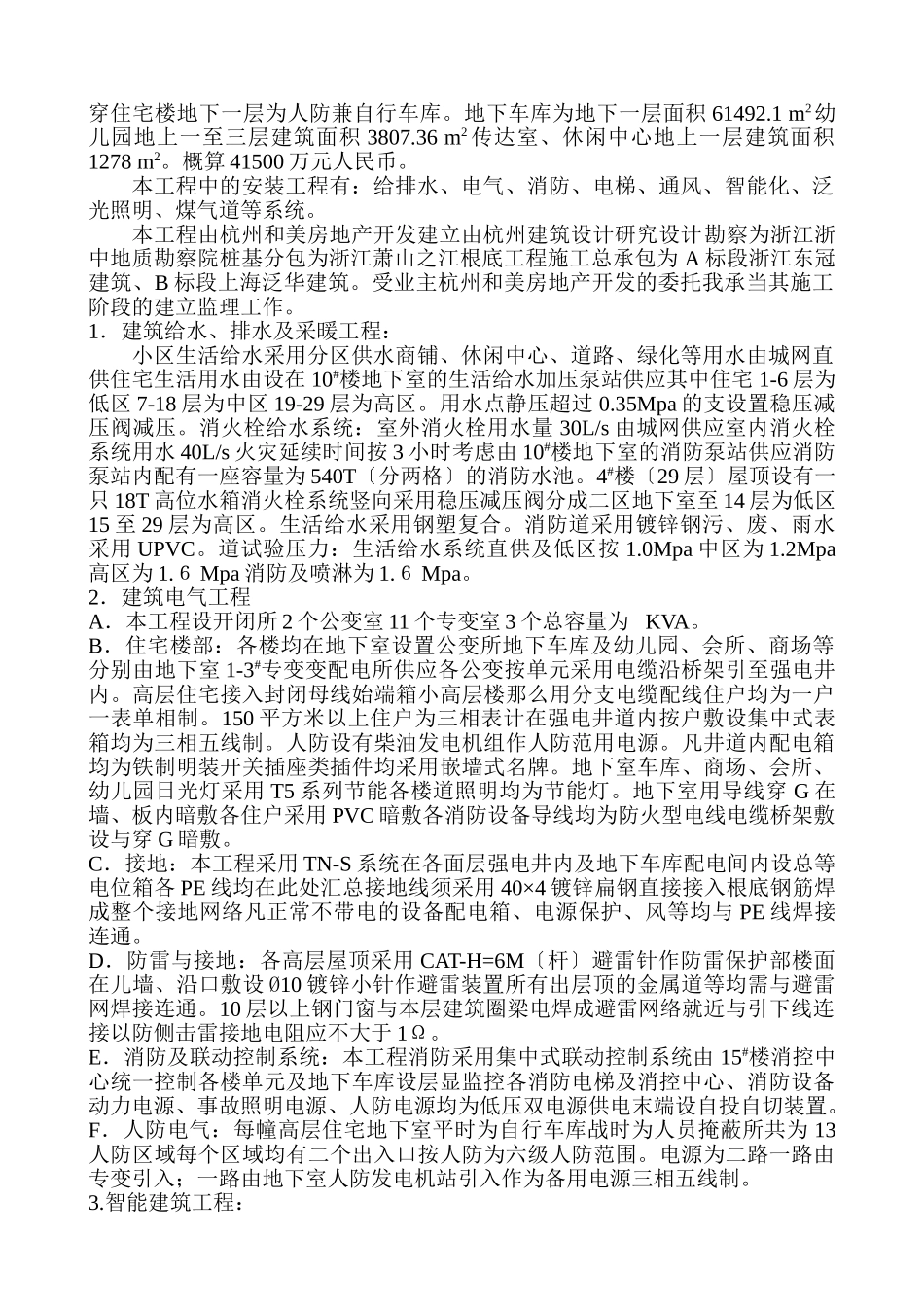

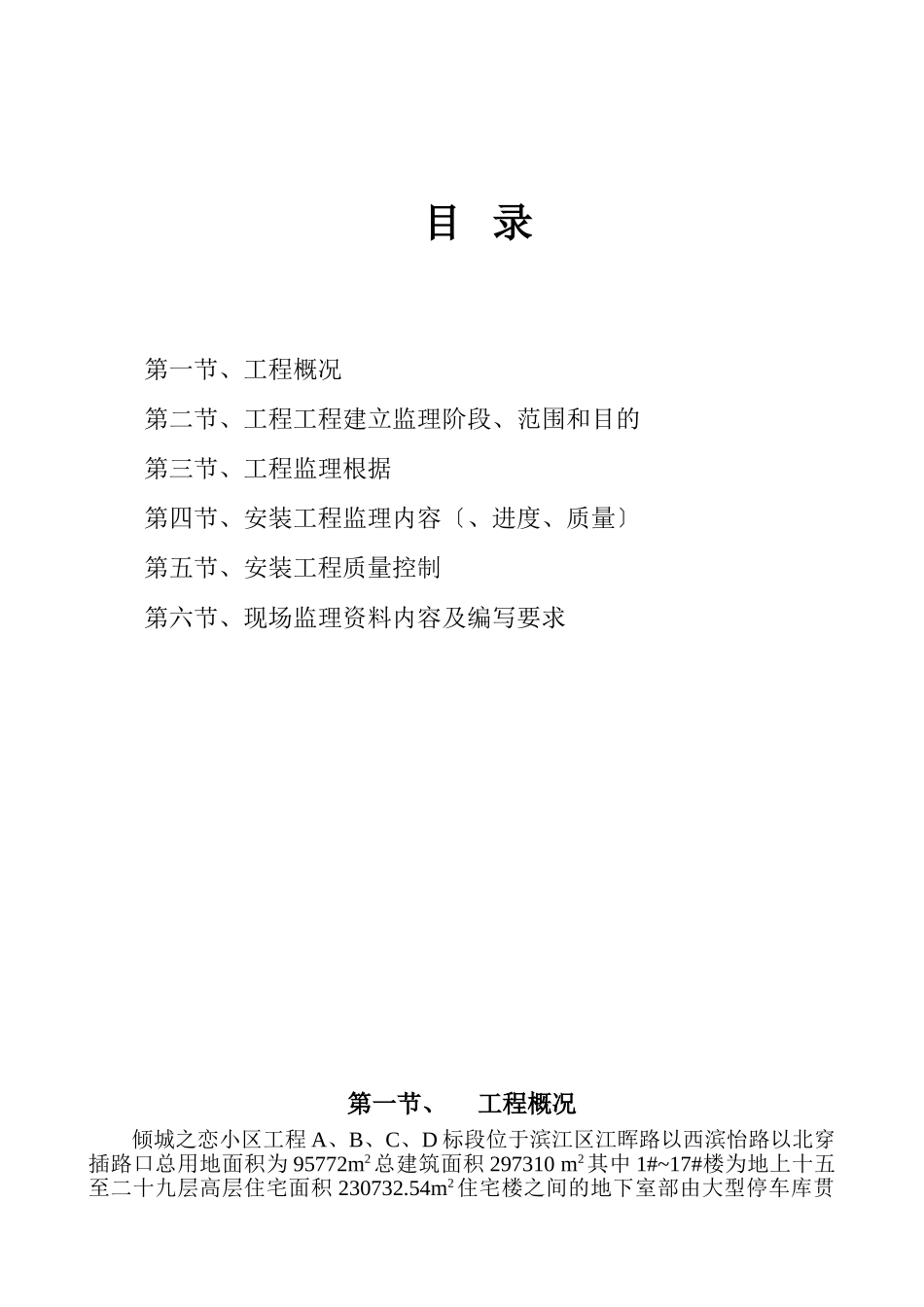

目录第一节、工程概况第二节、工程工程建立监理阶段、范围和目的第三节、工程监理根据第四节、安装工程监理内容〔、进度、质量〕第五节、安装工程质量控制第六节、现场监理资料内容及编写要求第一节、工程概况倾城之恋小区工程A、B、C、D标段位于滨江区江晖路以西滨怡路以北穿插路口总用地面积为95772m2总建筑面积297310m2其中1#~17#楼为地上十五至二十九层高层住宅面积230732.54m2住宅楼之间的地下室部由大型停车库贯穿住宅楼地下一层为人防兼自行车库。地下车库为地下一层面积61492.1m2幼儿园地上一至三层建筑面积3807.36m2传达室、休闲中心地上一层建筑面积1278m2。概算41500万元人民币。本工程中的安装工程有：给排水、电气、消防、电梯、通风、智能化、泛光照明、煤气道等系统。本工程由杭州和美房地产开发建立由杭州建筑设计研究设计勘察为浙江浙中地质勘察院桩基分包为浙江萧山之江根底工程施工总承包为A标段浙江东冠建筑、B标段上海泛华建筑。受业主杭州和美房地产开发的委托我承当其施工阶段的建立监理工作。1．建筑给水、排水及采暖工程：小区生活给水采用分区供水商铺、休闲中心、道路、绿化等用水由城网直供住宅生活用水由设在10#楼地下室的生活给水加压泵站供应其中住宅1-6层为低区7-18层为中区19-29层为高区。用水点静压超过0.35Mpa的支设置稳压减压阀减压。消火栓给水系统：室外消火栓用水量30L/s由城网供应室内消火栓系统用水40L/s火灾延续时间按3小时考虑由10#楼地下室的消防泵站供应消防泵站内配有一座容量为540T〔分两格〕的消防水池。4#楼〔29层〕屋顶设有一只18T高位水箱消火栓系统竖向采用稳压减压阀分成二区地下室至14层为低区15至29层为高区。生活给水采用钢塑复合。消防道采用镀锌钢污、废、雨水采用UPVC。道试验压力：生活给水系统直供及低区按1.0Mpa中区为1.2Mpa高区为1.６Mpa消防及喷淋为1.６Mpa。2．建筑电气工程A．本工程设开闭所2个公变室11个专变室3个总容量为KVA。B．住宅楼部：各楼均在地下室设置公变所地下车库及幼儿园、会所、商场等分别由地下室1-3#专变变配电所供应各公变按单元采用电缆沿桥架引至强电井内。高层住宅接入封闭母线始端箱小高层楼那么用分支电缆配线住户均为一户一表单相制。150平方米以上住户为三相表计在强电井道内按户敷设集中式表箱均为三相五线制。人防设有柴油发电机组作人防范用电源。凡井道内配电箱均为铁制明装开关插座类插件均采用嵌墙式名牌。地下室车库、商场、会所、幼儿园日光灯采用T5系列节能各楼道照明均为节能灯。地下室用导线穿G在墙、板内暗敷各住户采用PVC暗敷各消防设备导线均为防火型电线电缆桥架敷设与穿G暗敷。C．接地：本工程采用TN-S系统在各面层强电井内及地下车库配电间内设总等电位箱各PE线均在此处汇总接地线须采用40×4镀锌扁钢直接接入根底钢筋焊成整个接地网络凡正常不带电的设备配电箱、电源保护、风等均与PE线焊接连通。D．防雷与接地：各高层屋顶采用CAT-H=6M〔杆〕避雷针作防雷保护部楼面在儿墙、沿口敷设Ø10镀锌小针作避雷装置所有出层顶的金属道等均需与避雷网焊接连通。10层以上钢门窗与本层建筑圈梁电焊成避雷网络就近与引下线连接以防侧击雷接地电阻应不大于1Ω。E．消防及联动控制系统：本工程消防采用集中式联动控制系统由15#楼消控中心统一控制各楼单元及地下车库设层显监控各消防电梯及消控中心、消防设备动力电源、事故照明电源、人防电源均为低压双电源供电末端设自投自切装置。F．人防电气：每幢高层住宅地下室平时为自行车库战时为人员掩蔽所共为13人防区域每个区域均有二个出入口按人防为六级人防范围。电源为二路一路由专变引入；一路由地下室人防发电机站引入作为备用电源三相五线制。3.智能建筑工程：A.本工程包括：构造化布线、闭路电视监控、有线电视、楼宇可视对讲及三表数据远传抄收等四个子系统。小区网络中心设在12幢弱电中心本幢地下室设置二级交接接箱数据/语音在此进展二级交换/交接数据进线为六芯室内单模光缆语音进线为四根三类50大对数铜缆3e50Utp有线电视系统进线为SYWV75-9。B.各系统进出线缆均在地下层沿桥架敷设其他线缆穿钢敷设地面以上各层的线缆...
