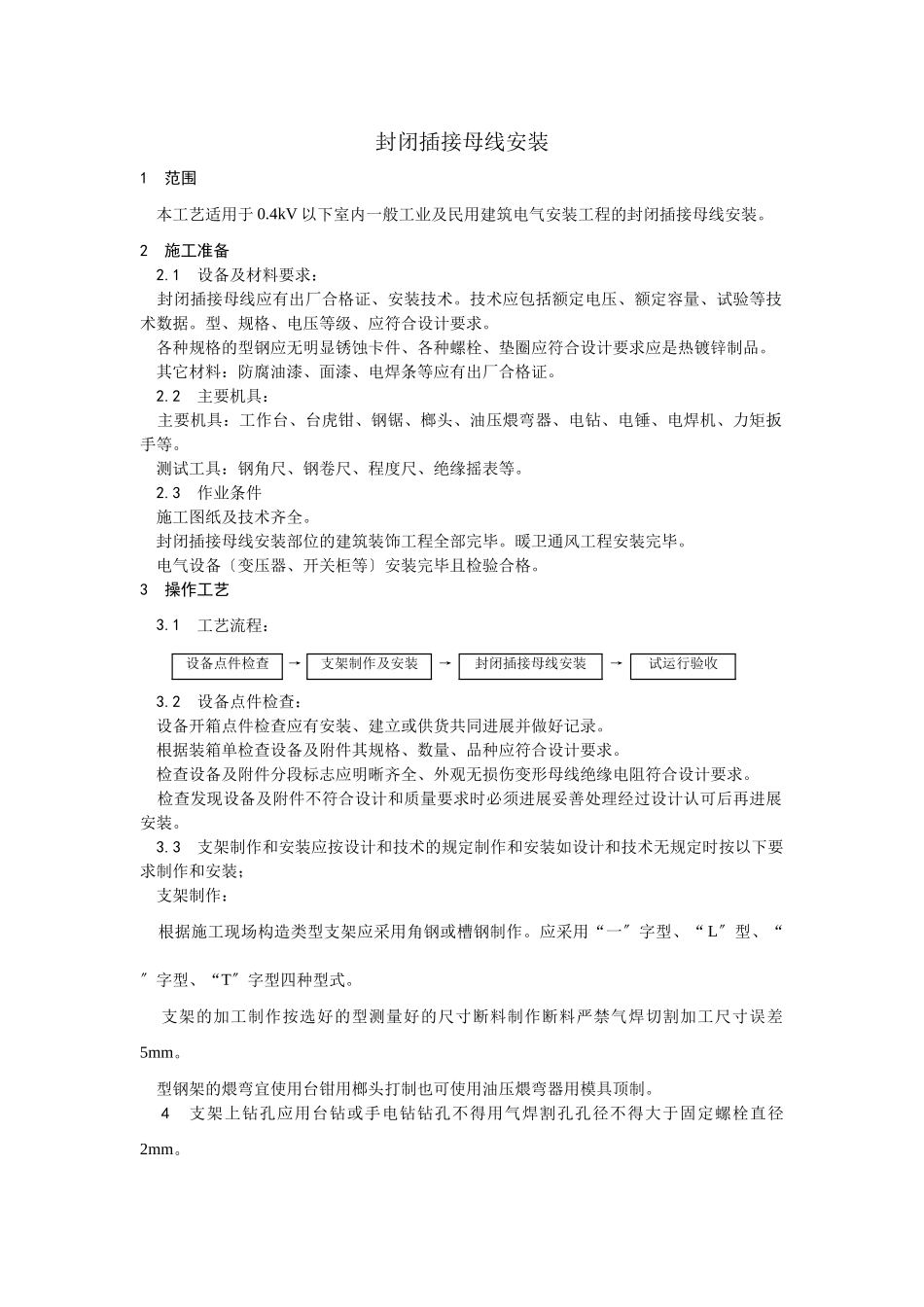

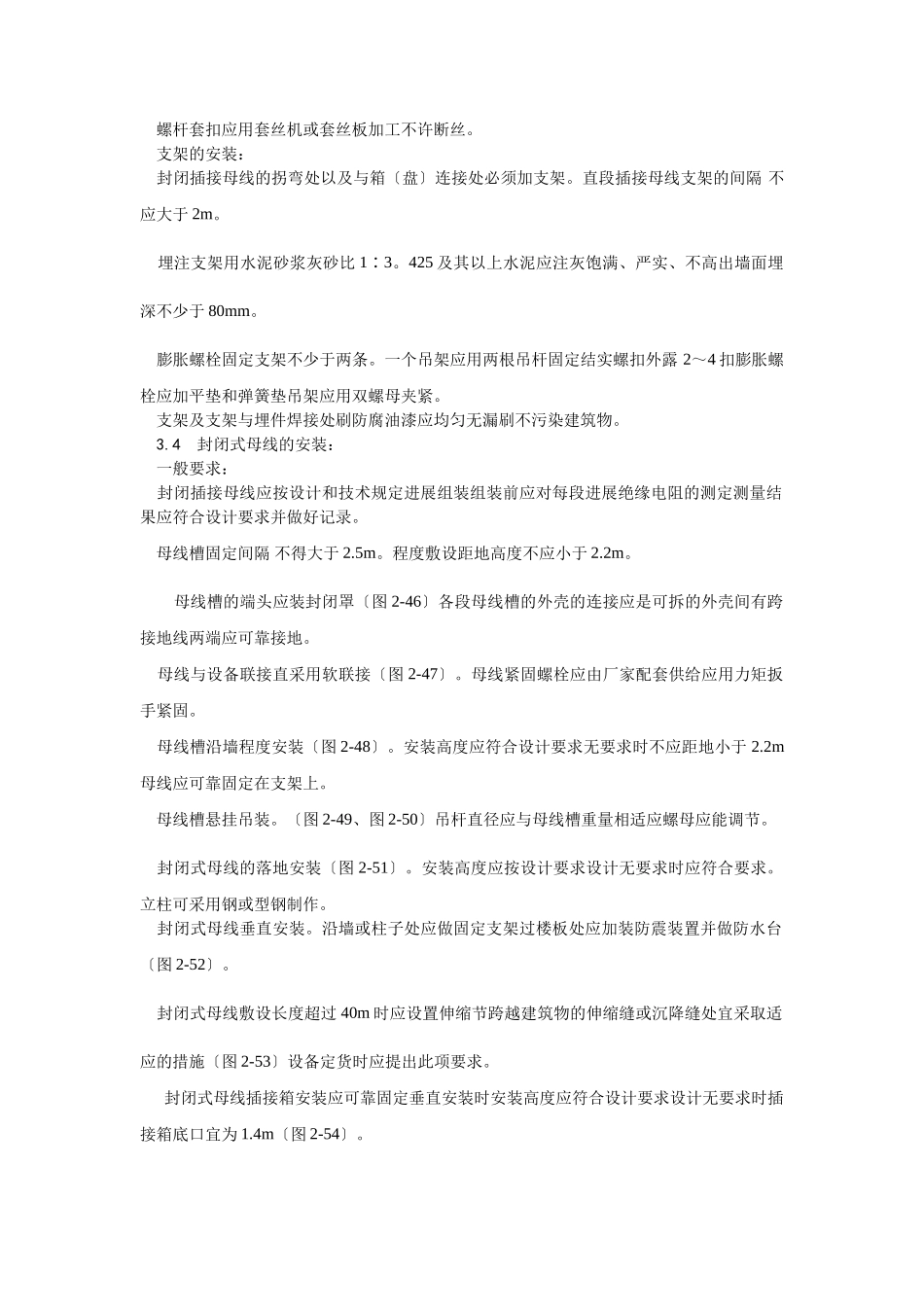

封闭插接母线安装1范围本工艺适用于0.4kV以下室内一般工业及民用建筑电气安装工程的封闭插接母线安装。2施工准备2.1设备及材料要求：封闭插接母线应有出厂合格证、安装技术。技术应包括额定电压、额定容量、试验等技术数据。型、规格、电压等级、应符合设计要求。各种规格的型钢应无明显锈蚀卡件、各种螺栓、垫圈应符合设计要求应是热镀锌制品。其它材料：防腐油漆、面漆、电焊条等应有出厂合格证。2.2主要机具：主要机具：工作台、台虎钳、钢锯、榔头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等。测试工具：钢角尺、钢卷尺、程度尺、绝缘摇表等。2.3作业条件施工图纸及技术齐全。封闭插接母线安装部位的建筑装饰工程全部完毕。暖卫通风工程安装完毕。电气设备〔变压器、开关柜等〕安装完毕且检验合格。3操作工艺3.1工艺流程：设备点件检查→支架制作及安装→封闭插接母线安装→试运行验收3.2设备点件检查：设备开箱点件检查应有安装、建立或供货共同进展并做好记录。根据装箱单检查设备及附件其规格、数量、品种应符合设计要求。检查设备及附件分段标志应明晰齐全、外观无损伤变形母线绝缘电阻符合设计要求。检查发现设备及附件不符合设计和质量要求时必须进展妥善处理经过设计认可后再进展安装。3.3支架制作和安装应按设计和技术的规定制作和安装如设计和技术无规定时按以下要求制作和安装；支架制作：根据施工现场构造类型支架应采用角钢或槽钢制作。应采用“一〞字型、“L〞型、“〞字型、“T〞字型四种型式。支架的加工制作按选好的型测量好的尺寸断料制作断料严禁气焊切割加工尺寸误差5mm。型钢架的煨弯宜使用台钳用榔头打制也可使用油压煨弯器用模具顶制。4支架上钻孔应用台钻或手电钻钻孔不得用气焊割孔孔径不得大于固定螺栓直径2mm。螺杆套扣应用套丝机或套丝板加工不许断丝。支架的安装：封闭插接母线的拐弯处以及与箱〔盘〕连接处必须加支架。直段插接母线支架的间隔不应大于2m。埋注支架用水泥砂浆灰砂比1∶3。425及其以上水泥应注灰饱满、严实、不高出墙面埋深不少于80mm。膨胀螺栓固定支架不少于两条。一个吊架应用两根吊杆固定结实螺扣外露2～4扣膨胀螺栓应加平垫和弹簧垫吊架应用双螺母夹紧。支架及支架与埋件焊接处刷防腐油漆应均匀无漏刷不污染建筑物。3.4封闭式母线的安装：一般要求：封闭插接母线应按设计和技术规定进展组装组装前应对每段进展绝缘电阻的测定测量结果应符合设计要求并做好记录。母线槽固定间隔不得大于2.5m。程度敷设距地高度不应小于2.2m。母线槽的端头应装封闭罩〔图2-46〕各段母线槽的外壳的连接应是可拆的外壳间有跨接地线两端应可靠接地。母线与设备联接直采用软联接〔图2-47〕。母线紧固螺栓应由厂家配套供给应用力矩扳手紧固。母线槽沿墙程度安装〔图2-48〕。安装高度应符合设计要求无要求时不应距地小于2.2m母线应可靠固定在支架上。母线槽悬挂吊装。〔图2-49、图2-50〕吊杆直径应与母线槽重量相适应螺母应能调节。封闭式母线的落地安装〔图2-51〕。安装高度应按设计要求设计无要求时应符合要求。立柱可采用钢或型钢制作。封闭式母线垂直安装。沿墙或柱子处应做固定支架过楼板处应加装防震装置并做防水台〔图2-52〕。封闭式母线敷设长度超过40m时应设置伸缩节跨越建筑物的伸缩缝或沉降缝处宜采取适应的措施〔图2-53〕设备定货时应提出此项要求。封闭式母线插接箱安装应可靠固定垂直安装时安装高度应符合设计要求设计无要求时插接箱底口宜为1.4m〔图2-54〕。封闭式母线垂直安装距地1.8m以下应采取保护措施〔电气专用竖井、配电室、电机室、技术层等除外〕。封闭式母线防火墙、防火楼板时应采取防火隔离措施。3.5试运行验收：试运行条件：变配电室已到达送电条件土建及装饰工程及其他工程全部完工并清理干净。与插接式母线联接设备及联线安装完毕绝缘良好。对封闭式母线进展全面的整理清扫干净接头联接严相序正确外壳接地良好。绝缘摇测符合设计要求并做好记录。送电空载运行24h无异常现象验收手续交建立使用同时提交验收资料。验收资料包括：交工验收单、变更洽商记录、合格证、说明书、测试记录、运行记录等。4质量4.1保证工程：封...
