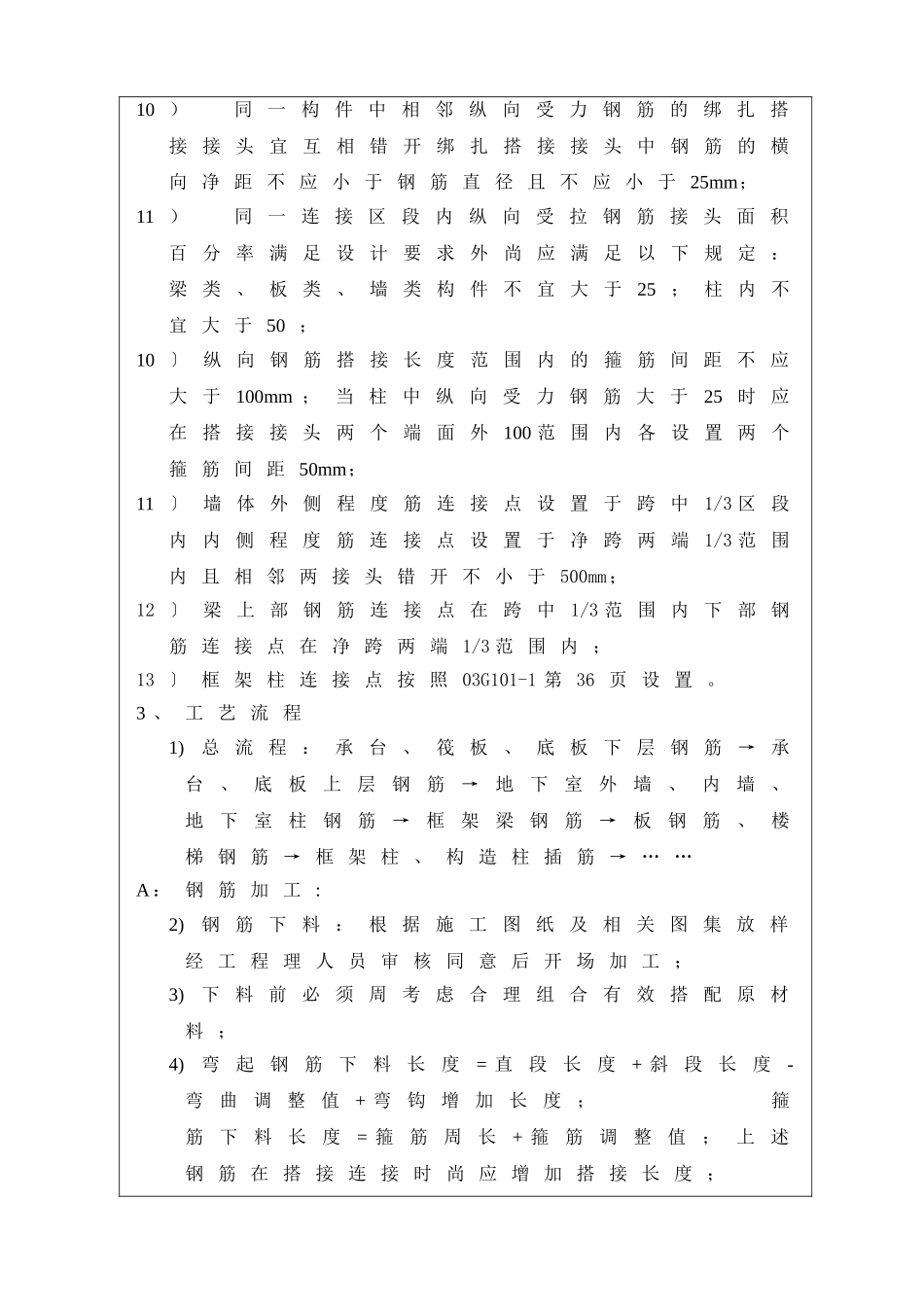

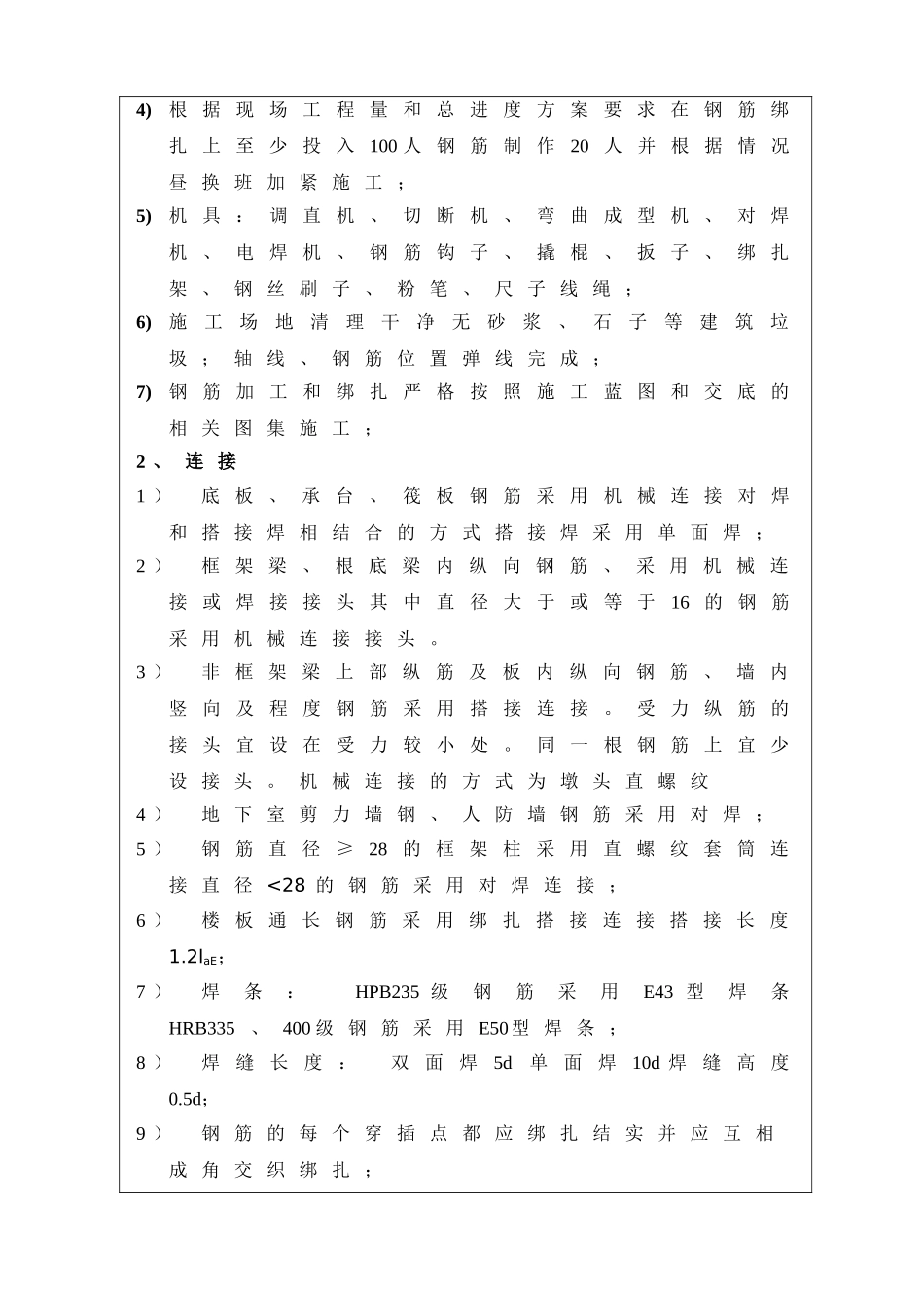

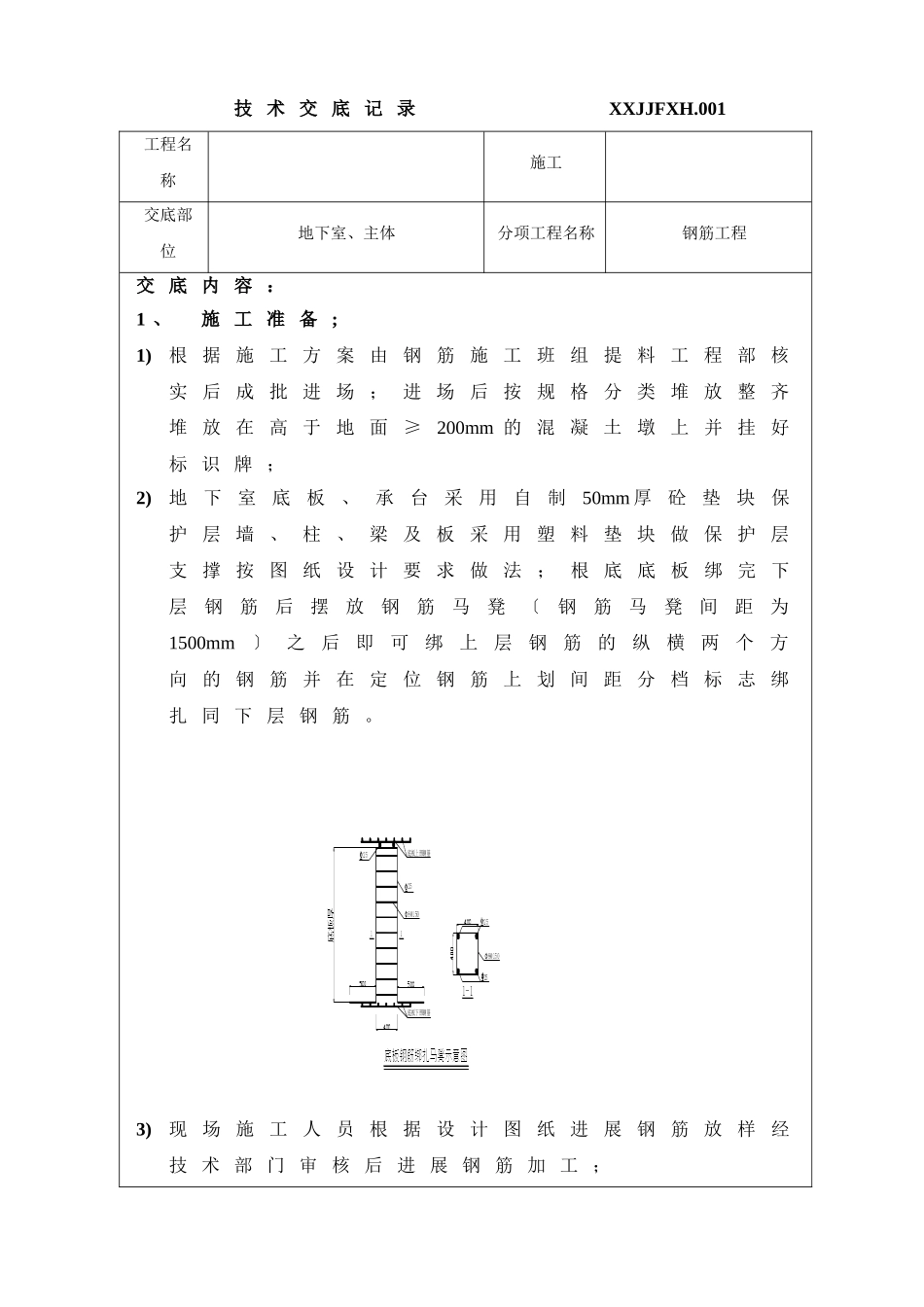

技术交底记录XXJJFXH.001工程名称施工交底部位地下室、主体分项工程名称钢筋工程交底内容：1、施工准备;1)根据施工方案由钢筋施工班组提料工程部核实后成批进场；进场后按规格分类堆放整齐堆放在高于地面≥200mm的混凝土墩上并挂好标识牌；2)地下室底板、承台采用自制50mm厚砼垫块保护层墙、柱、梁及板采用塑料垫块做保护层支撑按图纸设计要求做法；根底底板绑完下层钢筋后摆放钢筋马凳〔钢筋马凳间距为1500mm〕之后即可绑上层钢筋的纵横两个方向的钢筋并在定位钢筋上划间距分档标志绑扎同下层钢筋。3)现场施工人员根据设计图纸进展钢筋放样经技术部门审核后进展钢筋加工；4)根据现场工程量和总进度方案要求在钢筋绑扎上至少投入100人钢筋制作20人并根据情况昼换班加紧施工；5)机具：调直机、切断机、弯曲成型机、对焊机、电焊机、钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子线绳；6)施工场地清理干净无砂浆、石子等建筑垃圾；轴线、钢筋位置弹线完成；7)钢筋加工和绑扎严格按照施工蓝图和交底的相关图集施工；2、连接1）底板、承台、筏板钢筋采用机械连接对焊和搭接焊相结合的方式搭接焊采用单面焊；2）框架梁、根底梁内纵向钢筋、采用机械连接或焊接接头其中直径大于或等于16的钢筋采用机械连接接头。3）非框架梁上部纵筋及板内纵向钢筋、墙内竖向及程度钢筋采用搭接连接。受力纵筋的接头宜设在受力较小处。同一根钢筋上宜少设接头。机械连接的方式为墩头直螺纹4）地下室剪力墙钢、人防墙钢筋采用对焊；5）钢筋直径≥28的框架柱采用直螺纹套筒连接直径<28的钢筋采用对焊连接；6）楼板通长钢筋采用绑扎搭接连接搭接长度1.2laE；7）焊条：HPB235级钢筋采用E43型焊条HRB335、400级钢筋采用E50型焊条；8）焊缝长度：双面焊5d单面焊10d焊缝高度0.5d；9）钢筋的每个穿插点都应绑扎结实并应互相成角交织绑扎；10）同一构件中相邻纵向受力钢筋的绑扎搭接接头宜互相错开绑扎搭接接头中钢筋的横向净距不应小于钢筋直径且不应小于25mm；11）同一连接区段内纵向受拉钢筋接头面积百分率满足设计要求外尚应满足以下规定：梁类、板类、墙类构件不宜大于25；柱内不宜大于50；10〕纵向钢筋搭接长度范围内的箍筋间距不应大于100mm；当柱中纵向受力钢筋大于25时应在搭接接头两个端面外100范围内各设置两个箍筋间距50mm；11〕墙体外侧程度筋连接点设置于跨中1/3区段内内侧程度筋连接点设置于净跨两端1/3范围内且相邻两接头错开不小于500mm；12〕梁上部钢筋连接点在跨中1/3范围内下部钢筋连接点在净跨两端1/3范围内；13〕框架柱连接点按照03G101-1第36页设置。3、工艺流程1)总流程：承台、筏板、底板下层钢筋→承台、底板上层钢筋→地下室外墙、内墙、地下室柱钢筋→框架梁钢筋→板钢筋、楼梯钢筋→框架柱、构造柱插筋→……A：钢筋加工:2)钢筋下料：根据施工图纸及相关图集放样经工程理人员审核同意后开场加工；3)下料前必须周考虑合理组合有效搭配原材料；4)弯起钢筋下料长度=直段长度+斜段长度-弯曲调整值+弯钩增加长度；箍筋下料长度=箍筋周长+箍筋调整值；上述钢筋在搭接连接时尚应增加搭接长度；5)HPB235级钢筋末端应作180°弯钩其弯弧内直径不应小于钢筋直径的2.5倍弯钩的弯后平直部分长度不应小于钢筋直径的10倍；6)HRB335级、HRB400级钢筋末端需作135°弯钩时弯弧内直径不应小于钢筋直径的4倍；7)钢筋做不大于90°的弯折时弯折处的弯弧内直径不应小于钢筋直径的5倍；8)箍筋要做135度弯钩其圆弧弯曲直径取2.5倍钢筋直径弯钩直线段取钢筋直径的10倍箍筋两个弯钩直线段要平行；9)加工完成的钢筋必须按规格、成型尺寸分类堆放整齐挂好标识牌；10)成型钢筋由专人根据配料单、使用部位、数量领发料；11)钢筋除锈：钢筋的外表应干净。油渍、漆污和圆锤敲击时能剥落的浮皮、铁锈等应在使用前去除干净；12)调直：采用卷扬机调直两端采用地锚承力冷拉滑轮组回程采用荷重架标尺量伸长。钢筋调整后应平整无部分弯曲为合格；13)钢筋切断：采用切断机和无齿锯进展切断严禁使用气焊切割；14)钢筋的弯曲成型采用弯曲机和人工弯曲钢筋弯曲严禁用气焊烤弯。B：钢筋安装15〕地下室底板钢筋安装a、根据轴...
