房屋建筑结构测量工程监理实施细则VIP专享VIP免费

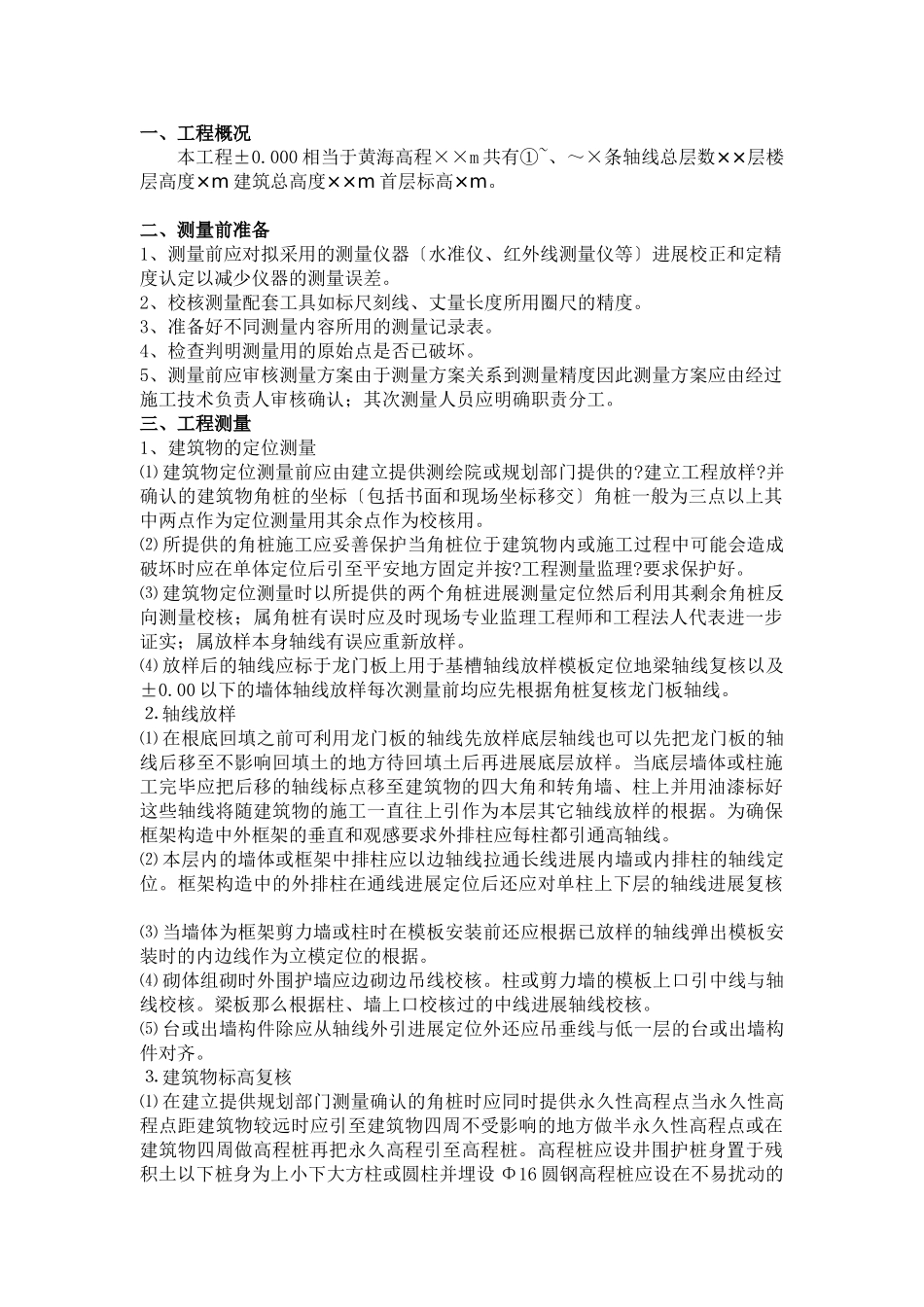

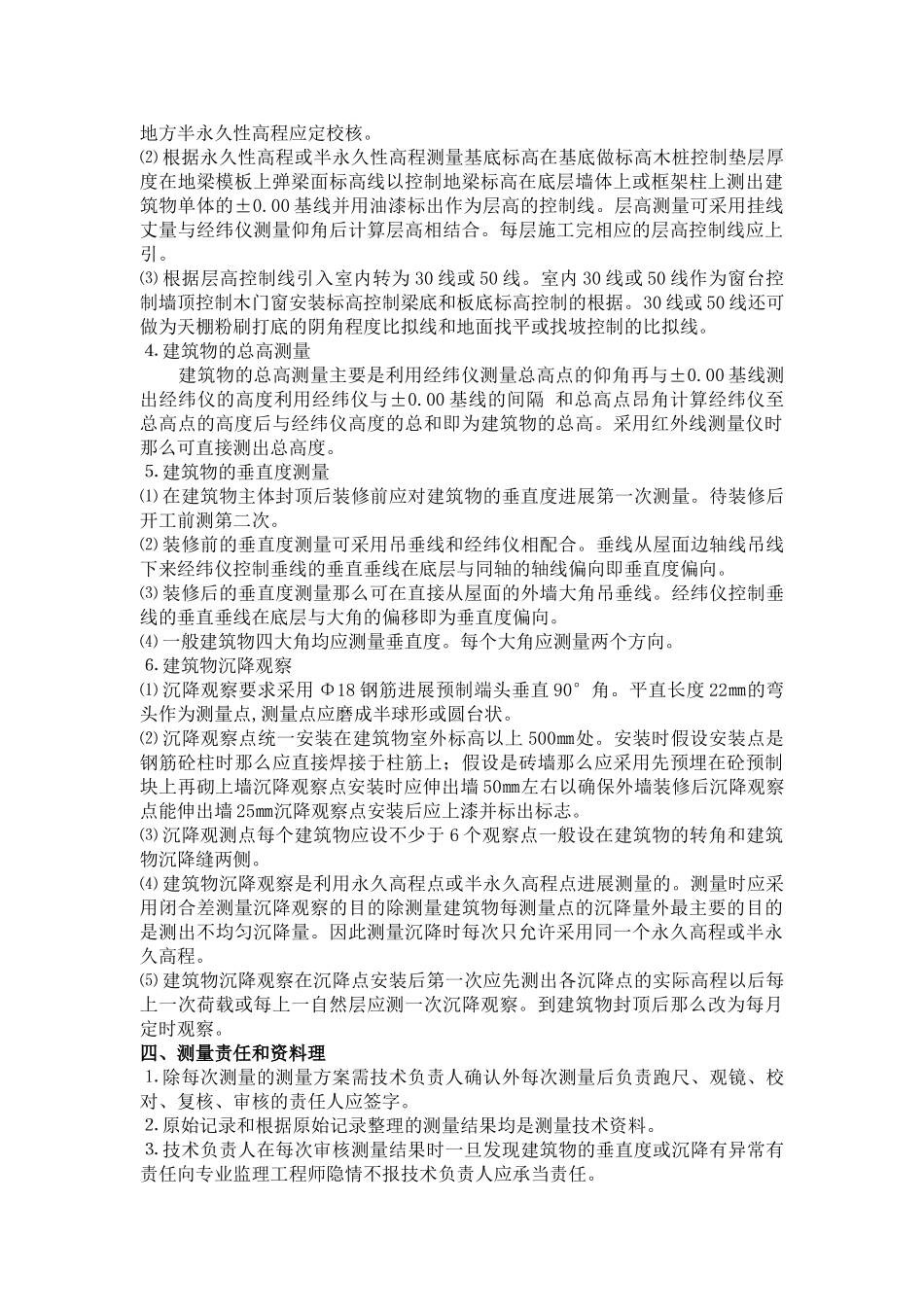

B13×××××××××××××工程监理施行细那么〔测量〕内容提要：专业工程特点监理工作流程监理工作控制目的及控制要点监理工作及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日：江苏建立监制×××××××××××工程测量工程监理细那么本细那么仅适用于房屋建筑工程中一般砖混构造和框架构造测量工程以及工业厂房中土建局部的测量工程。一般工业与民用建筑的测量内容主要包括：建筑物的定位、轴线放样、标高复核、建筑物总高测量、建筑物的垂直度测量、建筑物沉降观测。一、工程概况本工程±0.000相当于黄海高程××m共有①~、～×条轴线总层数××层楼层高度×m建筑总高度××m首层标高×m。二、测量前准备1、测量前应对拟采用的测量仪器〔水准仪、红外线测量仪等〕进展校正和定精度认定以减少仪器的测量误差。2、校核测量配套工具如标尺刻线、丈量长度所用圈尺的精度。3、准备好不同测量内容所用的测量记录表。4、检查判明测量用的原始点是否已破坏。5、测量前应审核测量方案由于测量方案关系到测量精度因此测量方案应由经过施工技术负责人审核确认；其次测量人员应明确职责分工。三、工程测量1、建筑物的定位测量⑴建筑物定位测量前应由建立提供测绘院或规划部门提供的?建立工程放样?并确认的建筑物角桩的坐标〔包括书面和现场坐标移交〕角桩一般为三点以上其中两点作为定位测量用其余点作为校核用。⑵所提供的角桩施工应妥善保护当角桩位于建筑物内或施工过程中可能会造成破坏时应在单体定位后引至平安地方固定并按?工程测量监理?要求保护好。⑶建筑物定位测量时以所提供的两个角桩进展测量定位然后利用其剩余角桩反向测量校核；属角桩有误时应及时现场专业监理工程师和工程法人代表进一步证实；属放样本身轴线有误应重新放样。⑷放样后的轴线应标于龙门板上用于基槽轴线放样模板定位地梁轴线复核以及±0.00以下的墙体轴线放样每次测量前均应先根据角桩复核龙门板轴线。⒉轴线放样⑴在根底回填之前可利用龙门板的轴线先放样底层轴线也可以先把龙门板的轴线后移至不影响回填土的地方待回填土后再进展底层放样。当底层墙体或柱施工完毕应把后移的轴线标点移至建筑物的四大角和转角墙、柱上并用油漆标好这些轴线将随建筑物的施工一直往上引作为本层其它轴线放样的根据。为确保框架构造中外框架的垂直和观感要求外排柱应每柱都引通高轴线。⑵本层内的墙体或框架中排柱应以边轴线拉通长线进展内墙或内排柱的轴线定位。框架构造中的外排柱在通线进展定位后还应对单柱上下层的轴线进展复核⑶当墙体为框架剪力墙或柱时在模板安装前还应根据已放样的轴线弹出模板安装时的内边线作为立模定位的根据。⑷砌体组砌时外围护墙应边砌边吊线校核。柱或剪力墙的模板上口引中线与轴线校核。梁板那么根据柱、墙上口校核过的中线进展轴线校核。⑸台或出墙构件除应从轴线外引进展定位外还应吊垂线与低一层的台或出墙构件对齐。⒊建筑物标高复核⑴在建立提供规划部门测量确认的角桩时应同时提供永久性高程点当永久性高程点距建筑物较远时应引至建筑物四周不受影响的地方做半永久性高程点或在建筑物四周做高程桩再把永久高程引至高程桩。高程桩应设井围护桩身置于残积土以下桩身为上小下大方柱或圆柱并埋设Φ16圆钢高程桩应设在不易扰动的地方半永久性高程应定校核。⑵根据永久性高程或半永久性高程测量基底标高在基底做标高木桩控制垫层厚度在地梁模板上弹梁面标高线以控制地梁标高在底层墙体上或框架柱上测出建筑物单体的±0.00基线并用油漆标出作为层高的控制线。层高测量可采用挂线丈量与经纬仪测量仰角后计算层高相结合。每层施工完相应的层高控制线应上引。⑶根据层高控制线引入室内转为30线或50线。室内30线或50线作为窗台控制墙顶控制木门窗安装标高控制梁底和板底标高控制的根据。30线或50线还可做为天棚粉刷打底的阴角程度比拟线和地面找平或找坡控制的比拟线。⒋建筑物的总高测量建筑物的总高测量主要是利用经纬仪测量总高点的仰角再与±0.00基线测出经纬仪的高度利用经纬仪与±0.00基线的间隔和总高点昂角计算经纬仪至总高点的高度后与经纬仪高度的总和即为建筑物的...
