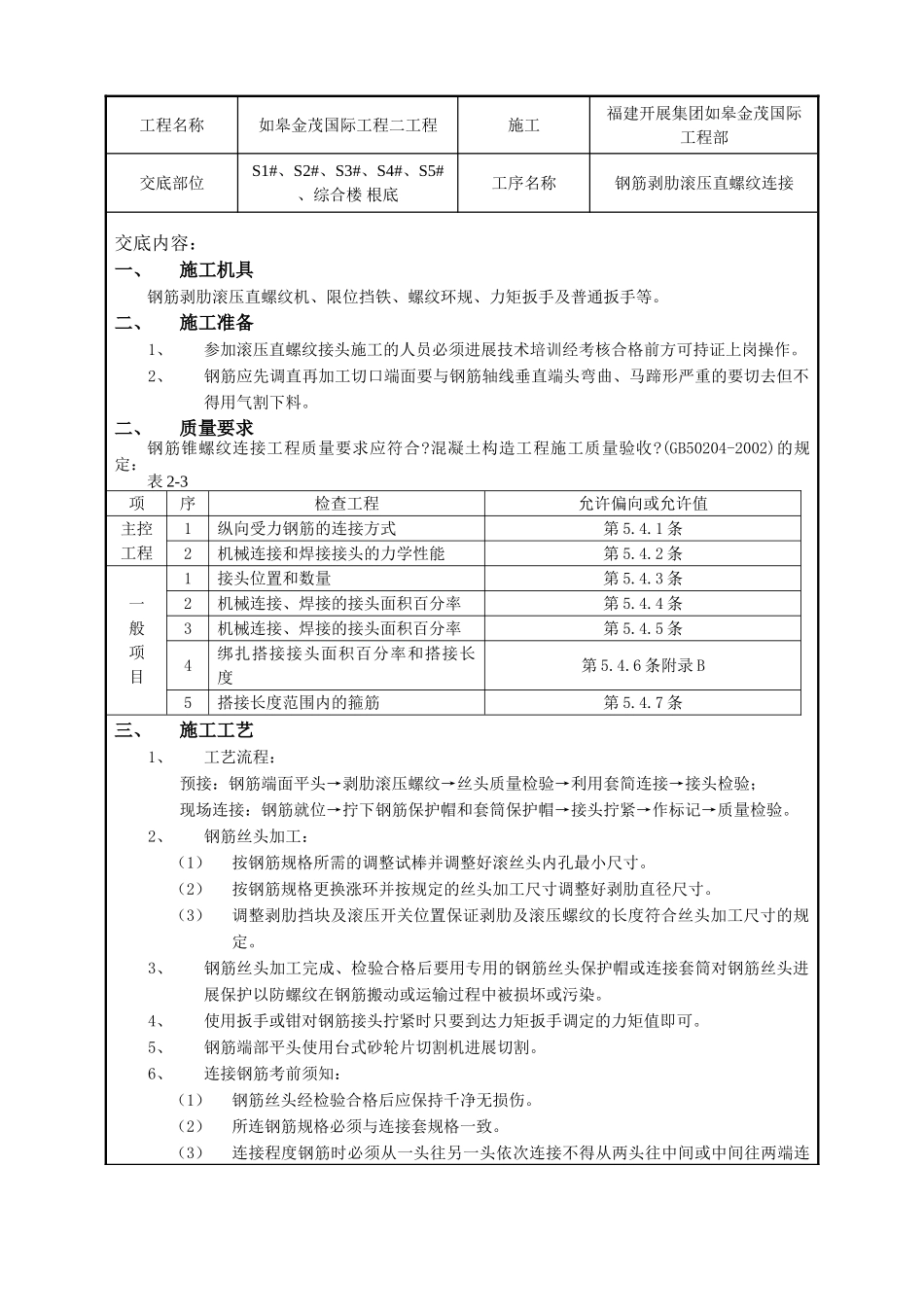

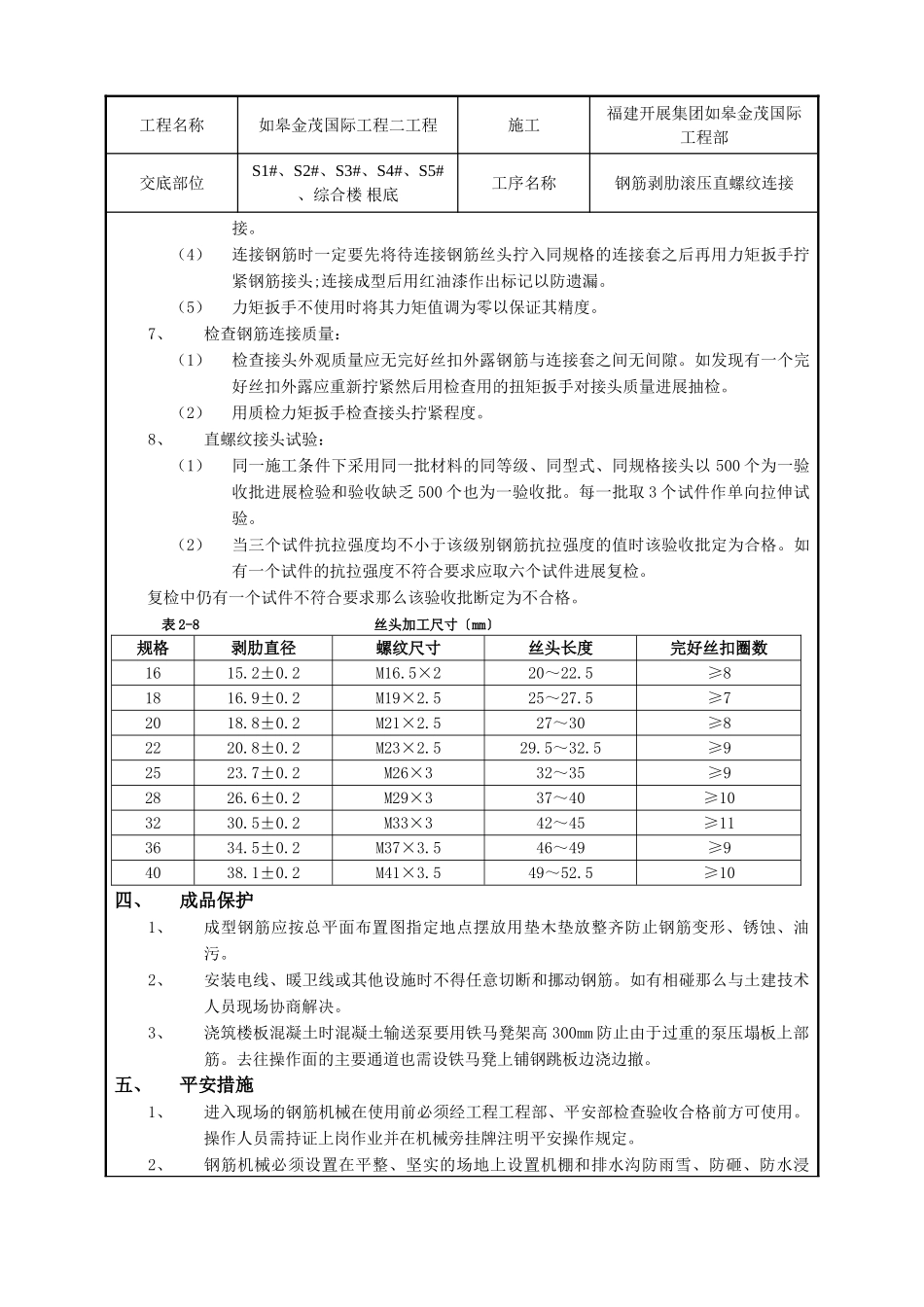

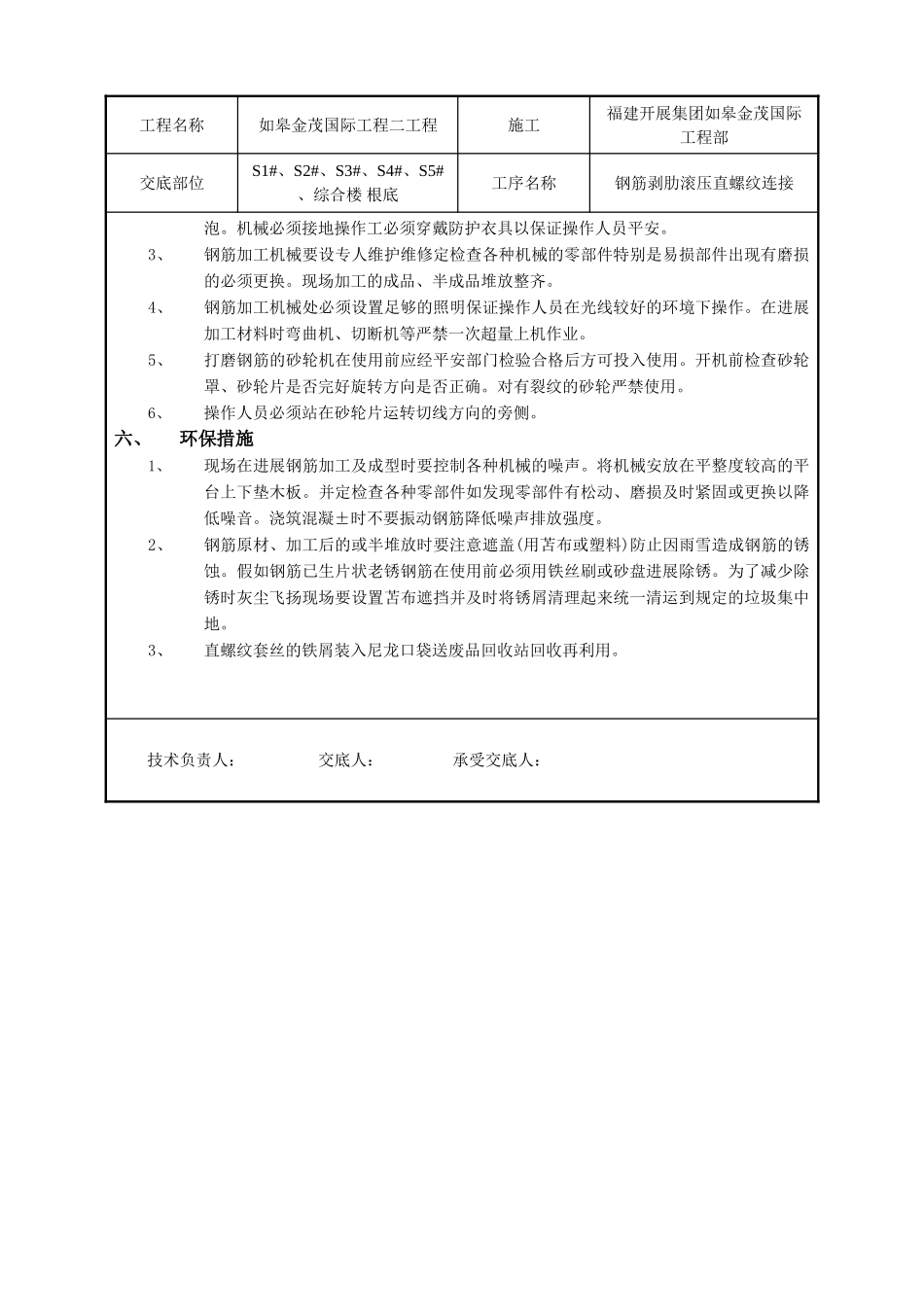

某综合楼基础钢筋工程技术交底VIP免费

工程名称如皋金茂国际工程二工程施工福建开展集团如皋金茂国际工程部交底部位S1#、S2#、S3#、S4#、S5#、综合楼根底工序名称钢筋剥肋滚压直螺纹连接交底内容：一、施工机具钢筋剥肋滚压直螺纹机、限位挡铁、螺纹环规、力矩扳手及普通扳手等。二、施工准备1、参加滚压直螺纹接头施工的人员必须进展技术培训经考核合格前方可持证上岗操作。2、钢筋应先调直再加工切口端面要与钢筋轴线垂直端头弯曲、马蹄形严重的要切去但不得用气割下料。二、质量要求钢筋锥螺纹连接工程质量要求应符合?混凝土构造工程施工质量验收?(GB50204-2002)的规定：表2-3项序检查工程允许偏向或允许值主控工程1纵向受力钢筋的连接方式第5.4.1条2机械连接和焊接接头的力学性能第5.4.2条一般项目1接头位置和数量第5.4.3条2机械连接、焊接的接头面积百分率第5.4.4条3机械连接、焊接的接头面积百分率第5.4.5条4绑扎搭接接头面积百分率和搭接长度第5.4.6条附录B5搭接长度范围内的箍筋第5.4.7条三、施工工艺1、工艺流程：预接：钢筋端面平头→剥肋滚压螺纹→丝头质量检验→利用套简连接→接头检验；现场连接：钢筋就位→拧下钢筋保护帽和套筒保护帽→接头拧紧→作标记→质量检验。2、钢筋丝头加工：（1）按钢筋规格所需的调整试棒并调整好滚丝头内孔最小尺寸。（2）按钢筋规格更换涨环并按规定的丝头加工尺寸调整好剥肋直径尺寸。（3）调整剥肋挡块及滚压开关位置保证剥肋及滚压螺纹的长度符合丝头加工尺寸的规定。3、钢筋丝头加工完成、检验合格后要用专用的钢筋丝头保护帽或连接套筒对钢筋丝头进展保护以防螺纹在钢筋搬动或运输过程中被损坏或污染。4、使用扳手或钳对钢筋接头拧紧时只要到达力矩扳手调定的力矩值即可。5、钢筋端部平头使用台式砂轮片切割机进展切割。6、连接钢筋考前须知：（1）钢筋丝头经检验合格后应保持千净无损伤。（2）所连钢筋规格必须与连接套规格一致。（3）连接程度钢筋时必须从一头往另一头依次连接不得从两头往中间或中间往两端连工程名称如皋金茂国际工程二工程施工福建开展集团如皋金茂国际工程部交底部位S1#、S2#、S3#、S4#、S5#、综合楼根底工序名称钢筋剥肋滚压直螺纹连接接。（4）连接钢筋时一定要先将待连接钢筋丝头拧入同规格的连接套之后再用力矩扳手拧紧钢筋接头;连接成型后用红油漆作出标记以防遗漏。（5）力矩扳手不使用时将其力矩值调为零以保证其精度。7、检查钢筋连接质量：（1）检查接头外观质量应无完好丝扣外露钢筋与连接套之间无间隙。如发现有一个完好丝扣外露应重新拧紧然后用检查用的扭矩扳手对接头质量进展抽检。（2）用质检力矩扳手检查接头拧紧程度。8、直螺纹接头试验：（1）同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一验收批进展检验和验收缺乏500个也为一验收批。每一批取3个试件作单向拉伸试验。（2）当三个试件抗拉强度均不小于该级别钢筋抗拉强度的值时该验收批定为合格。如有一个试件的抗拉强度不符合要求应取六个试件进展复检。复检中仍有一个试件不符合要求那么该验收批断定为不合格。表2-8丝头加工尺寸〔mm〕规格剥肋直径螺纹尺寸丝头长度完好丝扣圈数1615.2±0.2M16.5×220～22.5≥81816.9±0.2M19×2.525～27.5≥72018.8±0.2M21×2.527～30≥82220.8±0.2M23×2.529.5～32.5≥92523.7±0.2M26×332～35≥92826.6±0.2M29×337～40≥103230.5±0.2M33×342～45≥113634.5±0.2M37×3.546～49≥94038.1±0.2M41×3.549～52.5≥10四、成品保护1、成型钢筋应按总平面布置图指定地点摆放用垫木垫放整齐防止钢筋变形、锈蚀、油污。2、安装电线、暖卫线或其他设施时不得任意切断和挪动钢筋。如有相碰那么与土建技术人员现场协商解决。3、浇筑楼板混凝土时混凝土输送泵要用铁马凳架高300mm防止由于过重的泵压塌板上部筋。去往操作面的主要通道也需设铁马凳上铺钢跳板边浇边撤。五、平安措施1、进入现场的钢筋机械在使用前必须经工程工程部、平安部检查验收合格前方可使用。操作人员需持证上岗作业并在机械旁挂牌注明平安操作规定。2、钢筋机械必须设置在平整、坚实的场地上设置机棚和排水沟防雨雪、防砸、防水浸工程名称如皋金...
