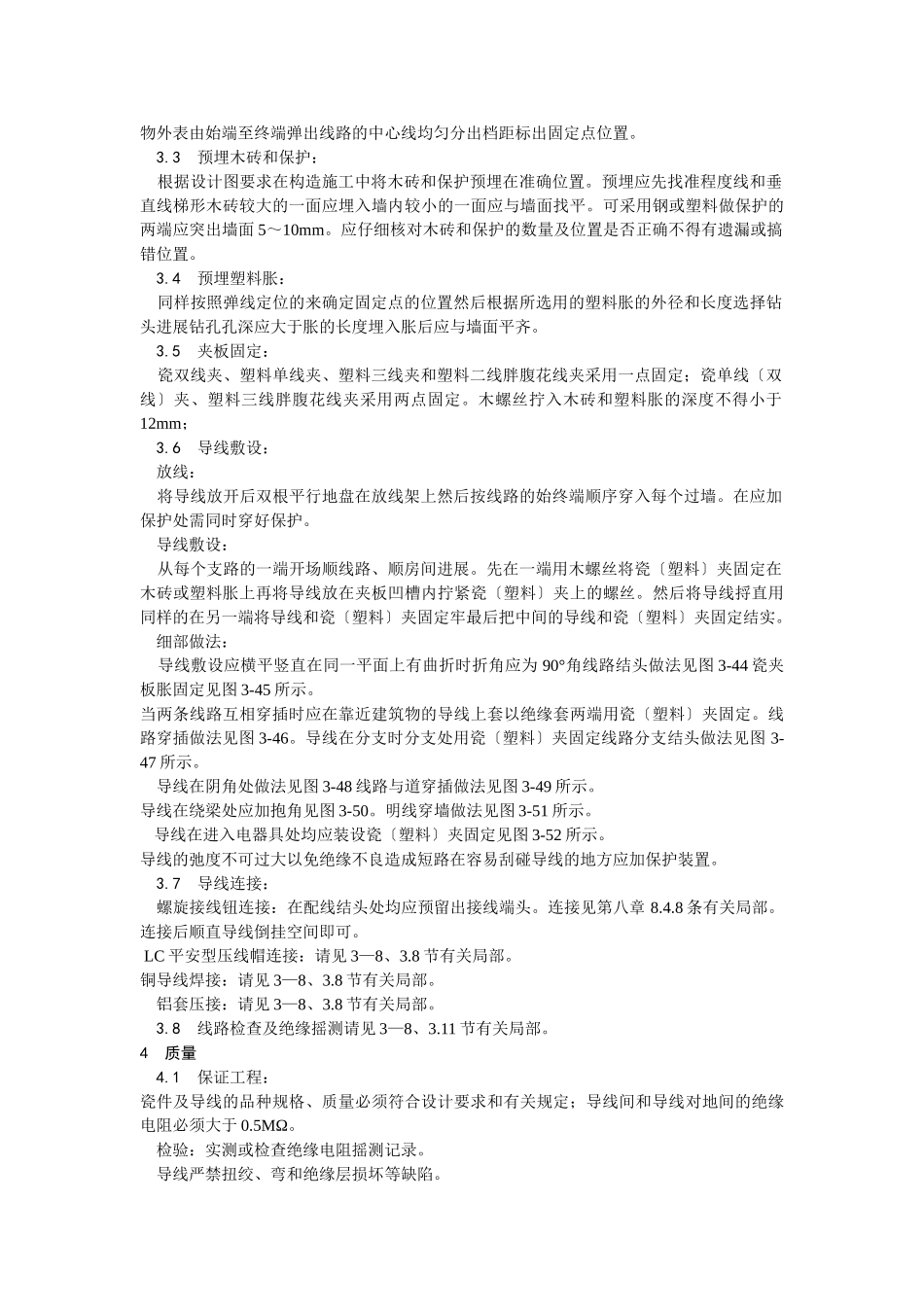

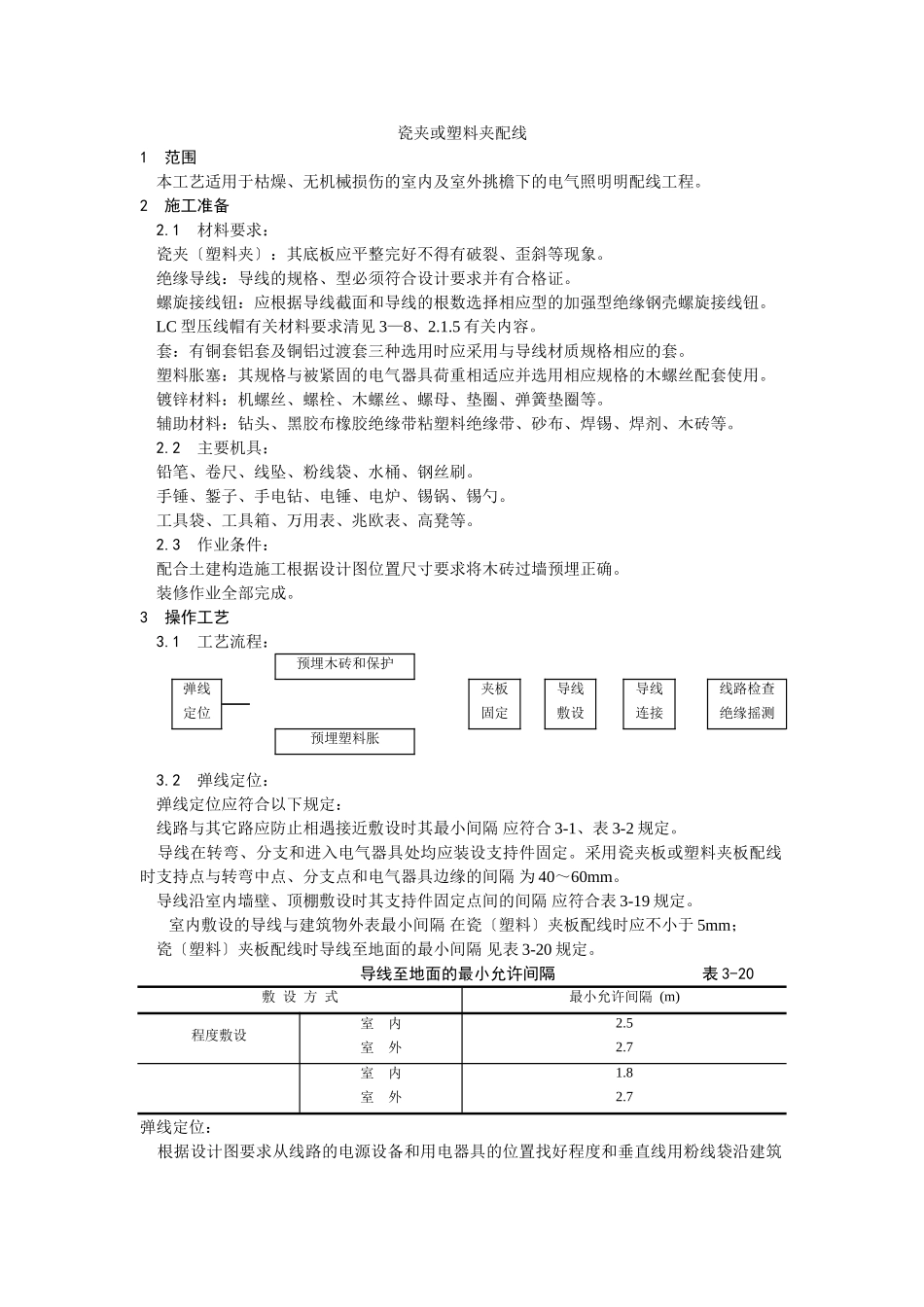

瓷夹或塑料夹配线1范围本工艺适用于枯燥、无机械损伤的室内及室外挑檐下的电气照明明配线工程。2施工准备2.1材料要求：瓷夹〔塑料夹〕：其底板应平整完好不得有破裂、歪斜等现象。绝缘导线：导线的规格、型必须符合设计要求并有合格证。螺旋接线钮：应根据导线截面和导线的根数选择相应型的加强型绝缘钢壳螺旋接线钮。LC型压线帽有关材料要求清见3—8、2.1.5有关内容。套：有铜套铝套及铜铝过渡套三种选用时应采用与导线材质规格相应的套。塑料胀塞：其规格与被紧固的电气器具荷重相适应并选用相应规格的木螺丝配套使用。镀锌材料：机螺丝、螺栓、木螺丝、螺母、垫圈、弹簧垫圈等。辅助材料：钻头、黑胶布橡胶绝缘带粘塑料绝缘带、砂布、焊锡、焊剂、木砖等。2.2主要机具：铅笔、卷尺、线坠、粉线袋、水桶、钢丝刷。手锤、錾子、手电钻、电锤、电炉、锡锅、锡勺。工具袋、工具箱、万用表、兆欧表、高凳等。2.3作业条件：配合土建构造施工根据设计图位置尺寸要求将木砖过墙预埋正确。装修作业全部完成。3操作工艺3.1工艺流程：预埋木砖和保护弹线夹板导线导线线路检查定位固定敷设连接绝缘摇测预埋塑料胀3.2弹线定位：弹线定位应符合以下规定：线路与其它路应防止相遇接近敷设时其最小间隔应符合3-1、表3-2规定。导线在转弯、分支和进入电气器具处均应装设支持件固定。采用瓷夹板或塑料夹板配线时支持点与转弯中点、分支点和电气器具边缘的间隔为40～60mm。导线沿室内墙壁、顶棚敷设时其支持件固定点间的间隔应符合表3-19规定。室内敷设的导线与建筑物外表最小间隔在瓷〔塑料〕夹板配线时应不小于5mm；瓷〔塑料〕夹板配线时导线至地面的最小间隔见表3-20规定。导线至地面的最小允许间隔表3-20敷设方式最小允许间隔(m)室内室外2.52.7室内室外1.82.7弹线定位：根据设计图要求从线路的电源设备和用电器具的位置找好程度和垂直线用粉线袋沿建筑程度敷设物外表由始端至终端弹出线路的中心线均匀分出档距标出固定点位置。3.3预埋木砖和保护：根据设计图要求在构造施工中将木砖和保护预埋在准确位置。预埋应先找准程度线和垂直线梯形木砖较大的一面应埋入墙内较小的一面应与墙面找平。可采用钢或塑料做保护的两端应突出墙面5～10mm。应仔细核对木砖和保护的数量及位置是否正确不得有遗漏或搞错位置。3.4预埋塑料胀：同样按照弹线定位的来确定固定点的位置然后根据所选用的塑料胀的外径和长度选择钻头进展钻孔孔深应大于胀的长度埋入胀后应与墙面平齐。3.5夹板固定：瓷双线夹、塑料单线夹、塑料三线夹和塑料二线胖腹花线夹采用一点固定；瓷单线〔双线〕夹、塑料三线胖腹花线夹采用两点固定。木螺丝拧入木砖和塑料胀的深度不得小于12mm；3.6导线敷设：放线：将导线放开后双根平行地盘在放线架上然后按线路的始终端顺序穿入每个过墙。在应加保护处需同时穿好保护。导线敷设：从每个支路的一端开场顺线路、顺房间进展。先在一端用木螺丝将瓷〔塑料〕夹固定在木砖或塑料胀上再将导线放在夹板凹槽内拧紧瓷〔塑料〕夹上的螺丝。然后将导线捋直用同样的在另一端将导线和瓷〔塑料〕夹固定牢最后把中间的导线和瓷〔塑料〕夹固定结实。细部做法：导线敷设应横平竖直在同一平面上有曲折时折角应为90°角线路结头做法见图3-44瓷夹板胀固定见图3-45所示。当两条线路互相穿插时应在靠近建筑物的导线上套以绝缘套两端用瓷〔塑料〕夹固定。线路穿插做法见图3-46。导线在分支时分支处用瓷〔塑料〕夹固定线路分支结头做法见图3-47所示。导线在阴角处做法见图3-48线路与道穿插做法见图3-49所示。导线在绕梁处应加抱角见图3-50。明线穿墙做法见图3-51所示。导线在进入电器具处均应装设瓷〔塑料〕夹固定见图3-52所示。导线的弛度不可过大以免绝缘不良造成短路在容易刮碰导线的地方应加保护装置。3.7导线连接：螺旋接线钮连接：在配线结头处均应预留出接线端头。连接见第八章8.4.8条有关局部。连接后顺直导线倒挂空间即可。LC平安型压线帽连接：请见3—8、3.8节有关局部。铜导线焊接：请见3—8、3.8节有关局部。铝套压接：请见3—8、3.8节有关局部。3.8线路检查及绝缘摇测请见3—8、3.11节有关局部。4质量4.1保证工...
