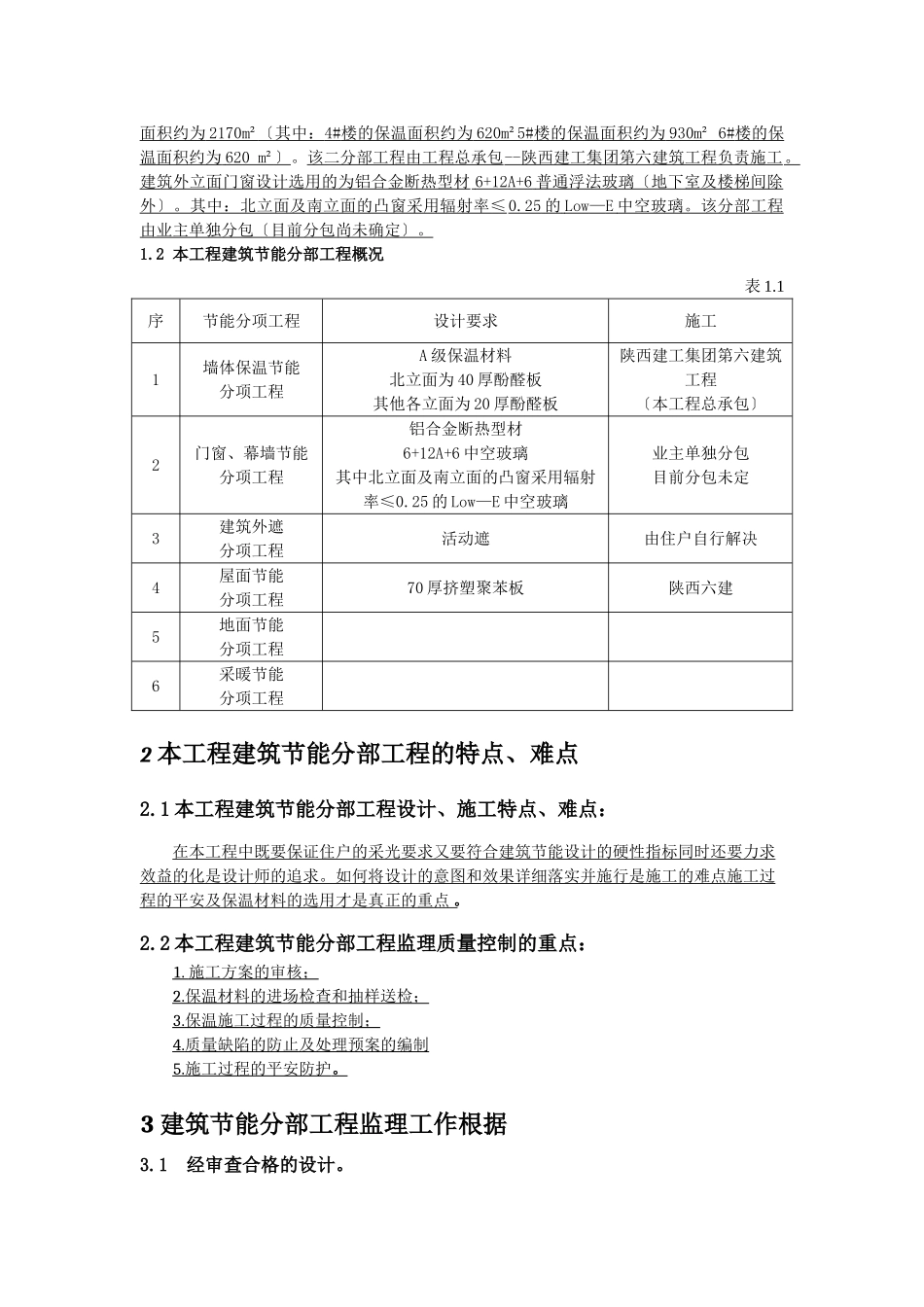

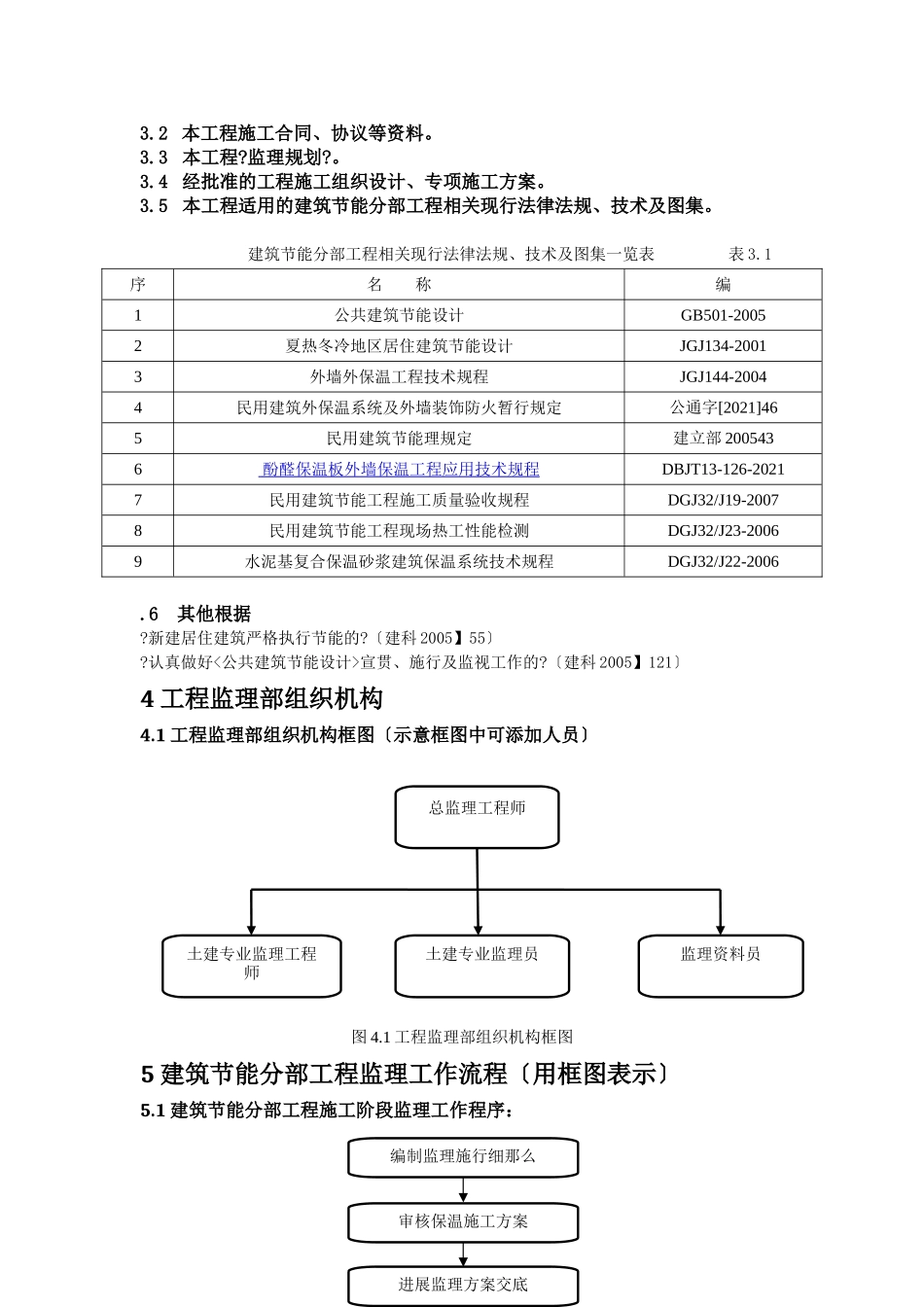

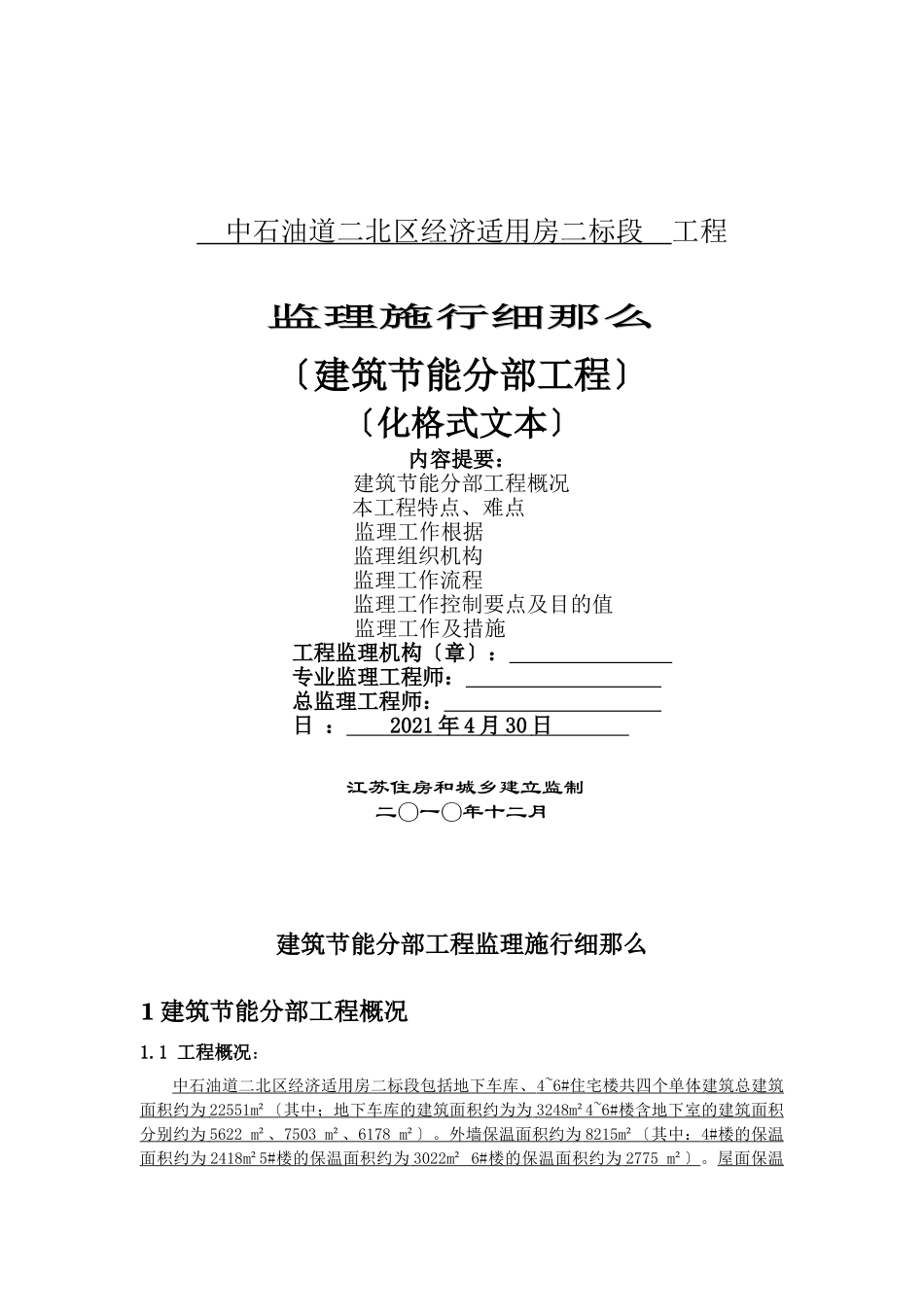

中石油道二北区经济适用房二标段工程监理施行细那么监理施行细那么〔建筑节能分部工程〕〔化格式文本〕内容提要:建筑节能分部工程概况本工程特点、难点监理工作根据监理组织机构监理工作流程监理工作控制要点及目的值监理工作及措施工程监理机构〔章〕:专业监理工程师:总监理工程师:日:2021年4月30日江苏住房和城乡建立监制二〇一〇年十二月建筑节能分部工程监理施行细那么1建筑节能分部工程概况1.1工程概况:中石油道二北区经济适用房二标段包括地下车库、4~6#住宅楼共四个单体建筑总建筑面积约为22551m²〔其中;地下车库的建筑面积约为为3248m²4~6#楼含地下室的建筑面积分别约为5622m²、7503m²、6178m²〕。外墙保温面积约为8215m²〔其中:4#楼的保温面积约为2418m²5#楼的保温面积约为3022m²6#楼的保温面积约为2775m²〕。屋面保温面积约为2170m²〔其中:4#楼的保温面积约为620m²5#楼的保温面积约为930m²6#楼的保温面积约为620m²〕。该二分部工程由工程总承包--陕西建工集团第六建筑工程负责施工。建筑外立面门窗设计选用的为铝合金断热型材6+12A+6普通浮法玻璃〔地下室及楼梯间除外〕。其中:北立面及南立面的凸窗采用辐射率≤0.25的Low—E中空玻璃。该分部工程由业主单独分包〔目前分包尚未确定〕。1.2本工程建筑节能分部工程概况表1.1序节能分项工程设计要求施工1墙体保温节能分项工程A级保温材料北立面为40厚酚醛板其他各立面为20厚酚醛板陕西建工集团第六建筑工程〔本工程总承包〕2门窗、幕墙节能分项工程铝合金断热型材6+12A+6中空玻璃其中北立面及南立面的凸窗采用辐射率≤0.25的Low—E中空玻璃业主单独分包目前分包未定3建筑外遮分项工程活动遮由住户自行解决4屋面节能分项工程70厚挤塑聚苯板陕西六建5地面节能分项工程6采暖节能分项工程2本工程建筑节能分部工程的特点、难点2.1本工程建筑节能分部工程设计、施工特点、难点:在本工程中既要保证住户的采光要求又要符合建筑节能设计的硬性指标同时还要力求效益的化是设计师的追求。如何将设计的意图和效果详细落实并施行是施工的难点施工过程的平安及保温材料的选用才是真正的重点。2.2本工程建筑节能分部工程监理质量控制的重点:1.施工方案的审核;2.保温材料的进场检查和抽样送检;3.保温施工过程的质量控制;4.质量缺陷的防止及处理预案的编制5.施工过程的平安防护。3建筑节能分部工程监理工作根据3.1经审查合格的设计。3.2本工程施工合同、协议等资料。3.3本工程?监理规划?。3.4经批准的工程施工组织设计、专项施工方案。3.5本工程适用的建筑节能分部工程相关现行法律法规、技术及图集。建筑节能分部工程相关现行法律法规、技术及图集一览表表3.1序名称编1公共建筑节能设计GB501-20052夏热冬冷地区居住建筑节能设计JGJ134-20013外墙外保温工程技术规程JGJ144-20044民用建筑外保温系统及外墙装饰防火暂行规定公通字[2021]465民用建筑节能理规定建立部2005436酚醛保温板外墙保温工程应用技术规程DBJT13-126-20217民用建筑节能工程施工质量验收规程DGJ32/J19-20078民用建筑节能工程现场热工性能检测DGJ32/J23-20069水泥基复合保温砂浆建筑保温系统技术规程DGJ32/J22-2006.6其他根据?新建居住建筑严格执行节能的?〔建科2005】55〕?认真做好<公共建筑节能设计>宣贯、施行及监视工作的?〔建科2005】121〕4工程监理部组织机构4.1工程监理部组织机构框图〔示意框图中可添加人员〕图4.1工程监理部组织机构框图5建筑节能分部工程监理工作流程〔用框图表示〕5.1建筑节能分部工程施工阶段监理工作程序:总监理工程师土建专业监理工程师土建专业监理员监理资料员编制监理施行细那么审核保温施工方案进展监理方案交底图5.1建筑节能分部工程施工阶段监理工作程序框图5.2建筑节能分部工程施工方案审核监理工作程序图5.2建筑节能分部工程施工方案监理审核程序框图5.3分包资格审核监理工作程序编制监理施行细那么材料进场报验检验施工全过程监理施工全过程监理组织该分部工程验收编写该分部工程监理总结修改完善方案专监审核通过总监复审签发申报施工方案专业监理审核审核反应施工资质证书审核中标书与分包工程合同审...
