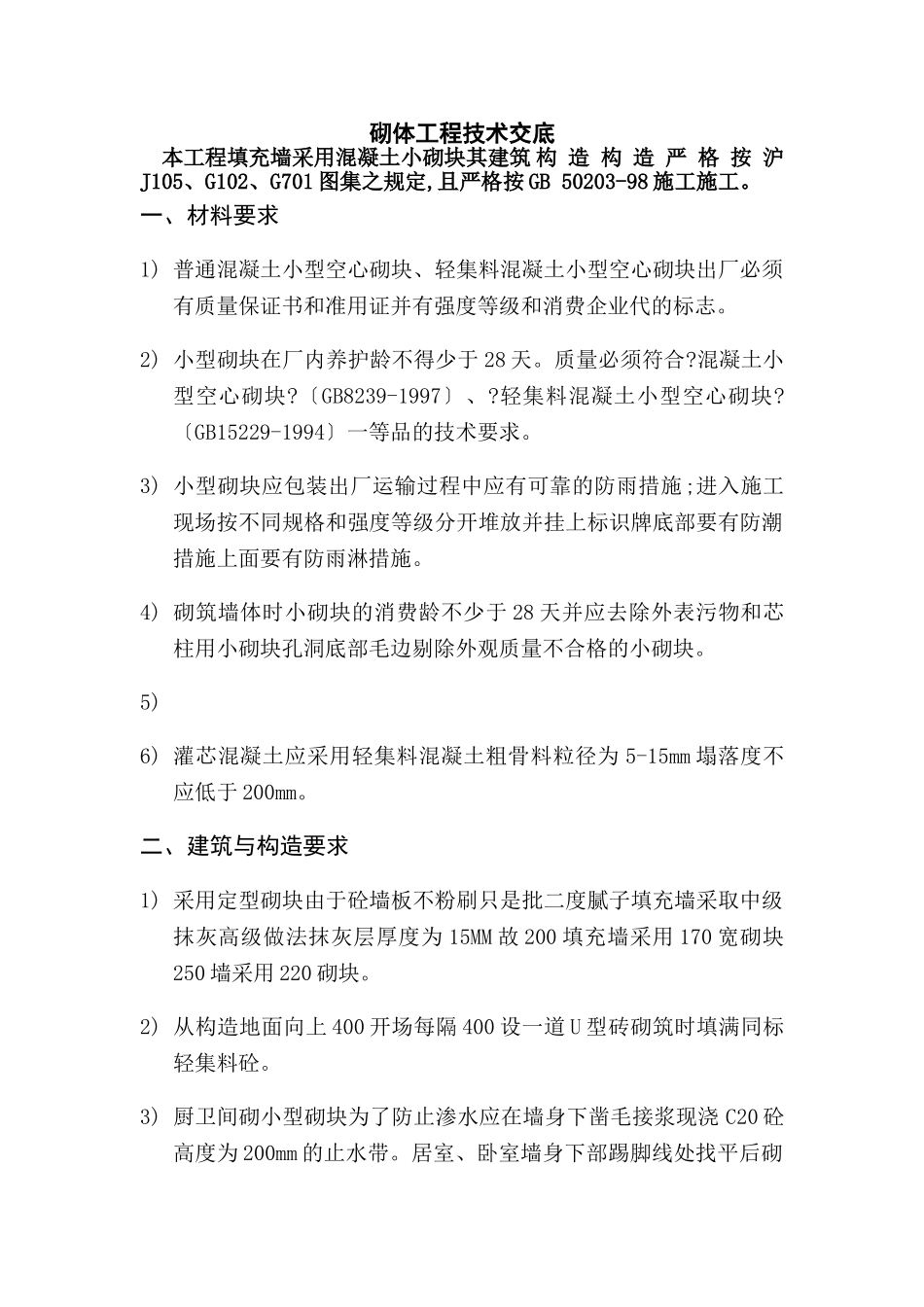

砌体工程技术交底本工程填充墙采用混凝土小砌块其建筑构造构造严格按沪J105、G102、G701图集之规定,且严格按GB50203-98施工施工。一、材料要求1)普通混凝土小型空心砌块、轻集料混凝土小型空心砌块出厂必须有质量保证书和准用证并有强度等级和消费企业代的标志。2)小型砌块在厂内养护龄不得少于28天。质量必须符合?混凝土小型空心砌块?〔GB8239-1997〕、?轻集料混凝土小型空心砌块?〔GB15229-1994〕一等品的技术要求。3)小型砌块应包装出厂运输过程中应有可靠的防雨措施;进入施工现场按不同规格和强度等级分开堆放并挂上标识牌底部要有防潮措施上面要有防雨淋措施。4)砌筑墙体时小砌块的消费龄不少于28天并应去除外表污物和芯柱用小砌块孔洞底部毛边剔除外观质量不合格的小砌块。5)6)灌芯混凝土应采用轻集料混凝土粗骨料粒径为5-15mm塌落度不应低于200mm。二、建筑与构造要求1)采用定型砌块由于砼墙板不粉刷只是批二度腻子填充墙采取中级抹灰高级做法抹灰层厚度为15MM故200填充墙采用170宽砌块250墙采用220砌块。2)从构造地面向上400开场每隔400设一道U型砖砌筑时填满同标轻集料砼。3)厨卫间砌小型砌块为了防止渗水应在墙身下凿毛接浆现浇C20砼高度为200mm的止水带。居室、卧室墙身下部踢脚线处找平后砌实心砌块高度不宜高于190mm。4)顶层所有墙体必须用C20轻集料混凝土灌实墙体内插芯筋柱间距应不大于400mm并在墙体程度灰缝内每隔400mm高度设置一道程度拉结筋。5)砌体中不够整块空心砌块的采用切割砌块内用砼填充的来补砌。6)过梁、窗台梁两端伸入墙内长度必须满足200mm及其倍数的要求。7)填充墙上有门洞口墙洞宽大于1000mm时按设计要求拉接筋的长度为1000mm2φ6@400锚入墙内长度大于200。三、施工及质量保证措施1)小砌块砌筑时的含水率对普通混凝土小砌块宜为自然含水率;当天气枯燥时可提早喷水潮湿;对轻骨料混凝土小砌块宜提早2天以上喷水。严禁雨天施工小砌块外表有浮水时也不准施工。2)施工前应先将根底面或楼地面按标高找平厨卫间做好200高砼导墙然后按设计图纸放出墙的轴线并立好皮数杆。3)砌筑前应清理砌块外表的污物砌块孔洞的底部毛边检查砌块外观质量和出厂日不得使用断裂砌体砌筑不准使用龄缺乏28d的砌块进展砌筑。4)混凝土小型空心砌块砌筑前排列要符合要求做到对孔错缝搭砌并根据排列图上砌块尺寸到厂家定制不同长度规格的定制砌块,包括转角,实心转为满足砌体底端和顶端实心砌筑和斜撑砖的要求定制了实心小砌块〔万能砖〕和45°或60°斜撑砖设置墙拉筋的该皮砖设计成U型放入钢筋后用C20混凝土灌注实。5)砌块不需要浇水润湿在气候特别枯燥、炎热的情况下可以在砌筑前稍喷水潮湿。6)砌块应底面朝上砌筑即砌块孔洞上小下大的“反砌〞。7)使用单排孔小砌块砌筑墙体时应对孔错缝搭砌搭接长度不应小于120MM墙板体个别部位不能满足上述要求时应在灰缝中设拉接钢筋或钢筋网片但竖向通缝仍不能超过两皮小砌块。8)砌块应逐块铺砌灰缝应做到横平竖直全部灰缝均应填铺砂浆然后将砌块上墙挤压至要求的尺寸。程度灰缝的砂浆饱满度不得低于90垂直灰缝的砂浆饱满度不得低于75按净面积计算的砂浆饱满度不应低于80竖向灰缝应采用加浆使其砂浆饱满严禁用水冲浆灌缝不得出现瞎缝透明缝。9)小砌块砌体的程度灰缝厚度和竖向灰缝宽度宜为10mm但不应小于8mm也不应大于12mm。砌筑时的一次铺灰长度不宜超过2块主规格的长度。10)砌体所采用的砂浆除强度满足要求外还应具有较好的和易性和保水性。11)砌体砌筑时纵横墙应交织搭砌。砌筑一定面积后应随即进展砌体勾缝。12)填充墙高超过3.6m时每隔2m设置与柱连接的通长砼现浇带。13)墙体的转角处和内外墙交结处应同时砌筑墙体临时连续处应砌成斜槎斜槎长度与高度比应按小砌块的规格尺寸确定。14)不得挪动砌体中的小砌块假设有被撞动的小砌块时应重新铺砌。15)填充墙与墙柱之间预留一定空隙应采用砂浆填满。填充墙砌至接近梁底先砌一皮实心砖待28天后再砌斜砖挤紧其倾斜度为45度或60度砌筑砂浆应饱满。16)对设计规定的洞口道沟槽和预埋件应在砌筑墙体时预留和预埋不得随意打凿已砌好的墙体。17)墙体中作为临时施工通道的临时洞口其侧边离交接处的墙...
