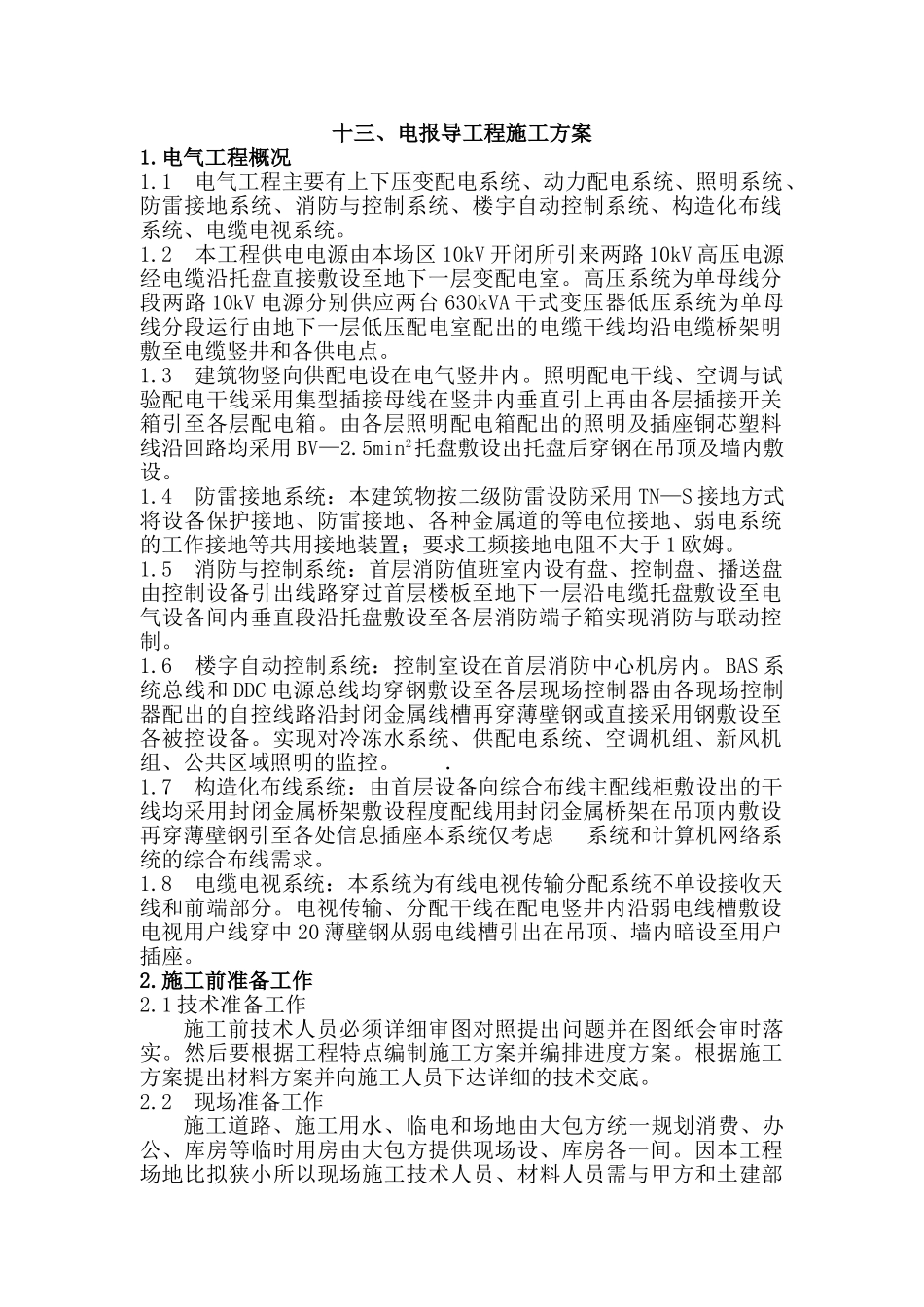

十三、电报导工程施工方案1.电气工程概况1.1电气工程主要有上下压变配电系统、动力配电系统、照明系统、防雷接地系统、消防与控制系统、楼宇自动控制系统、构造化布线系统、电缆电视系统。1.2本工程供电电源由本场区10kV开闭所引来两路10kV高压电源经电缆沿托盘直接敷设至地下一层变配电室。高压系统为单母线分段两路10kV电源分别供应两台630kVA干式变压器低压系统为单母线分段运行由地下一层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。1.3建筑物竖向供配电设在电气竖井内。照明配电干线、空调与试验配电干线采用集型插接母线在竖井内垂直引上再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV—2.5min2托盘敷设出托盘后穿钢在吊顶及墙内敷设。1.4防雷接地系统:本建筑物按二级防雷设防采用TN—S接地方式将设备保护接地、防雷接地、各种金属道的等电位接地、弱电系统的工作接地等共用接地装置;要求工频接地电阻不大于1欧姆。1.5消防与控制系统:首层消防值班室内设有盘、控制盘、播送盘由控制设备引出线路穿过首层楼板至地下一层沿电缆托盘敷设至电气设备间内垂直段沿托盘敷设至各层消防端子箱实现消防与联动控制。1.6楼字自动控制系统:控制室设在首层消防中心机房内。BAS系统总线和DDC电源总线均穿钢敷设至各层现场控制器由各现场控制器配出的自控线路沿封闭金属线槽再穿薄壁钢或直接采用钢敷设至各被控设备。实现对冷冻水系统、供配电系统、空调机组、新风机组、公共区域照明的监控。.1.7构造化布线系统:由首层设备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设程度配线用封闭金属桥架在吊顶内敷设再穿薄壁钢引至各处信息插座本系统仅考虑系统和计算机网络系统的综合布线需求。1.8电缆电视系统:本系统为有线电视传输分配系统不单设接收天线和前端部分。电视传输、分配干线在配电竖井内沿弱电线槽敷设电视用户线穿中20薄壁钢从弱电线槽引出在吊顶、墙内暗设至用户插座。2.施工前准备工作2.1技术准备工作施工前技术人员必须详细审图对照提出问题并在图纸会审时落实。然后要根据工程特点编制施工方案并编排进度方案。根据施工方案提出材料方案并向施工人员下达详细的技术交底。2.2现场准备工作施工道路、施工用水、临电和场地由大包方统一规划消费、办公、库房等临时用房由大包方提供现场设、库房各一间。因本工程场地比拟狭小所以现场施工技术人员、材料人员需与甲方和土建部门亲配合做到材料随用随进。2.3人员准备工作施工人员上岗必须经过培训掌握施工工艺、技术操作考核合格前方可上岗特殊工种必须持证上岗。2.4电气工程主要工程量计算详见下表1表1电气工程主要工程量一览表序工程工程量备注数量1配电柜安装台332配电箱安装台1513钢敷设m279524内穿线m923325防雷接地安装m28006电缆托盘敷设m19607插接母线安装m1748电缆敷设m26909灯具安装套369810开关、插座安装个17972.5电气工程主要机具准备详见下表2表2电气工程主要机具方案表序名称型数量备注1电焊机B×300-1台32套丝机中台13液压煨机4#套14切割机400型台25台钻Ф13台16手钻Ф13把37冲击钻Ф12把28电锤38E把59机械开孔器套210液压开孔器套111兆欧表ZC-7块112钳型万用表MG36块113接地摇表ZC-8块12.6劳动力方案与安排见表3表3电气工程过去力方案表序工种数量备注1纯熟电工152一般电工103焊工84普工12总计452.7电气工程主要材料及设备方案2.7.1主要材料方案见表4表4电气工程主要材料方案表序材料名称型规格数量备注1镀锌钢SC15m153002镀锌钢SC20m119003镀锌钢SC25m5004焊接钢SC32m955焊接钢SC40m436焊接钢SC50m157焊接钢SC70m548焊接钢SC80m309焊接钢SC100m1510普利卡PLK32m5011镀锌扁钢40×4m200防雷接地12镀锌扁钢25×4m2000防雷接地13镀锌圆钢Ф10m350防雷接地14镀锌圆钢Ф12m250防雷接地15铜芯塑料绝缘线BV-1.51.5m680016铜芯塑料绝缘线BV-2.5m8120017铜芯塑料绝缘线BV-4m5018铜芯塑料绝缘线BV-10m3019铜芯塑料绝缘线BV-16m8020铜芯塑料绝缘线BV-25m60021铜芯塑料绝缘线BV-50m1222铜芯塑料绝缘线BV-95m6023铜芯塑料绝缘线BV-ZR-2.5m280024...
