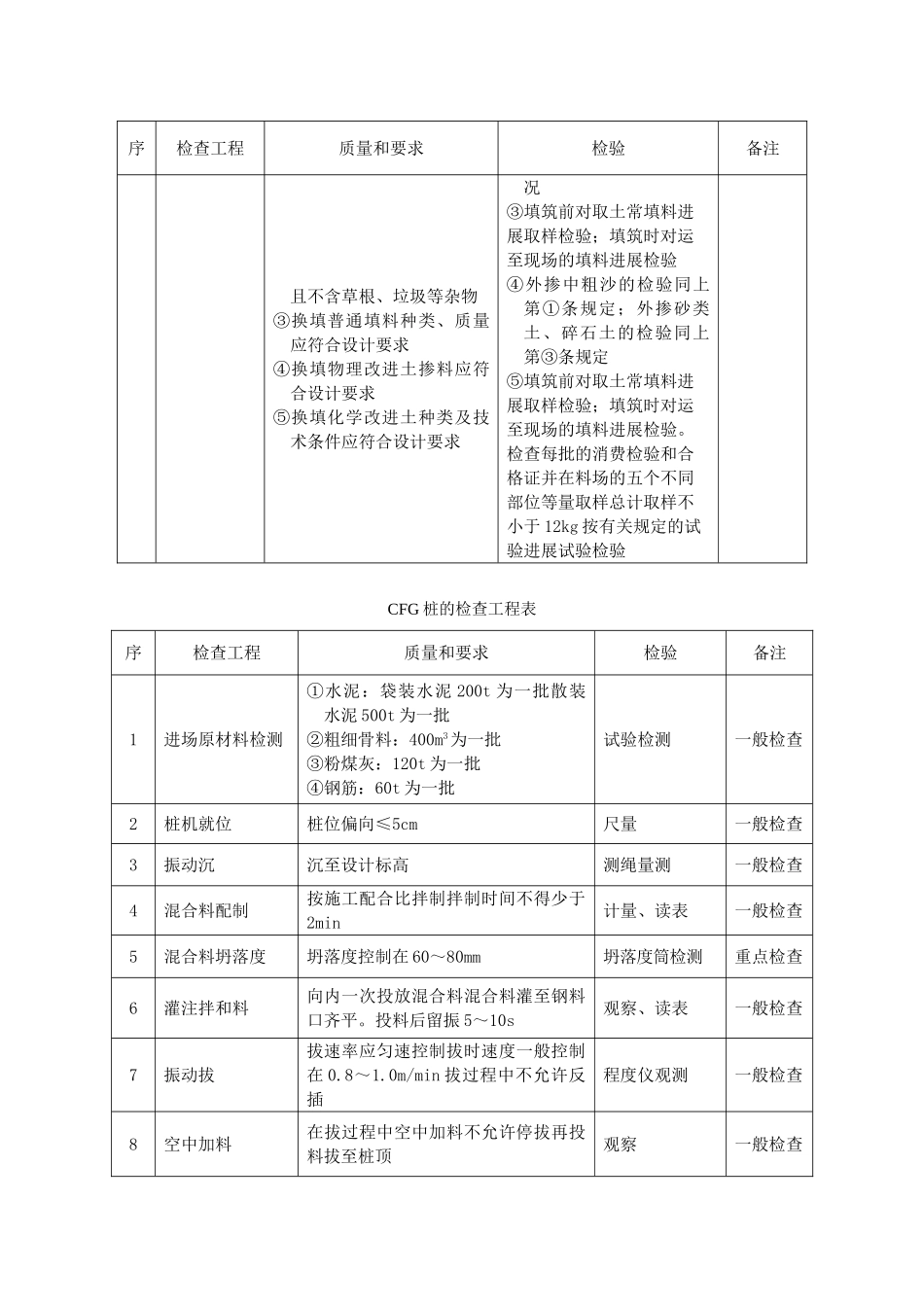

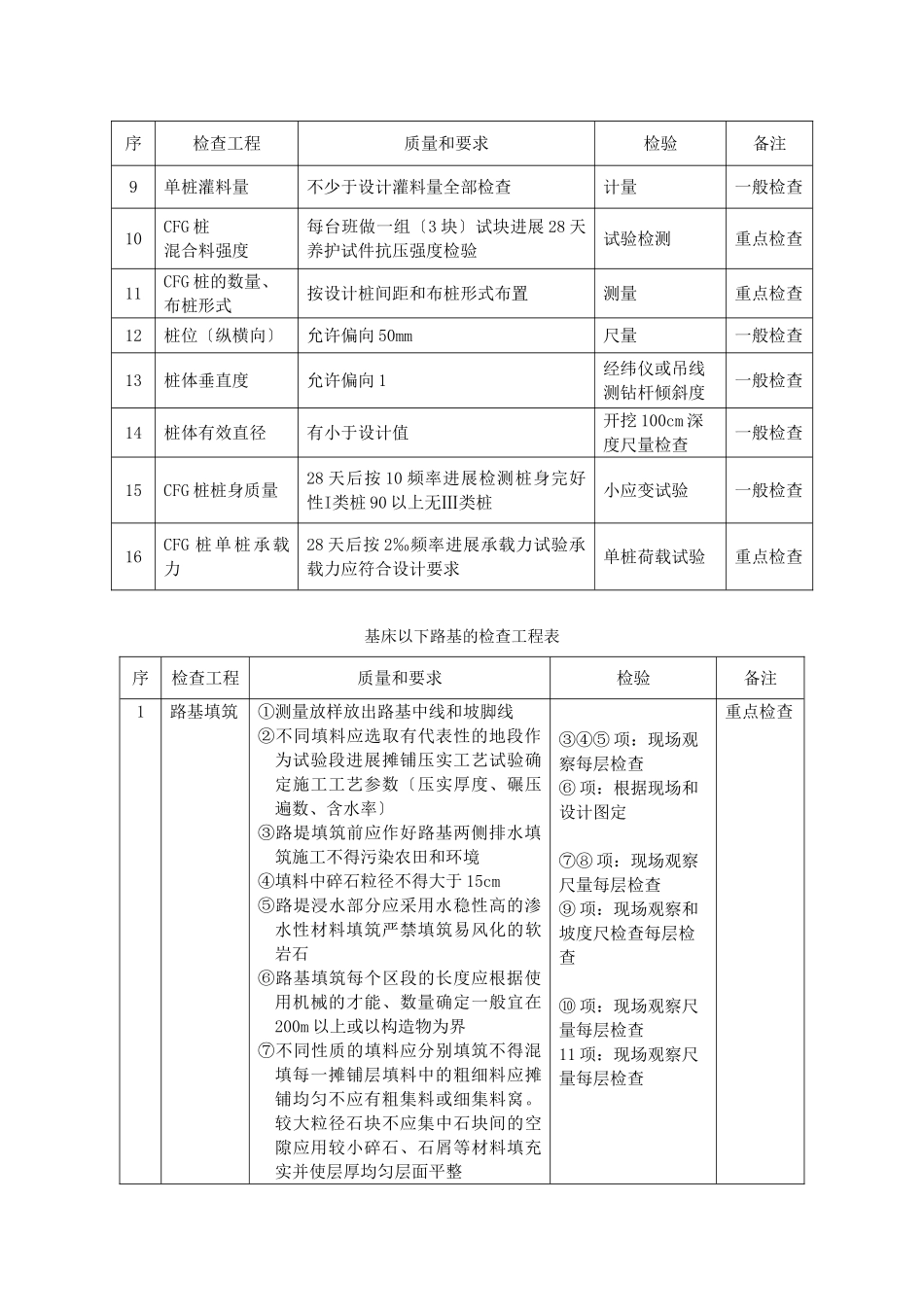

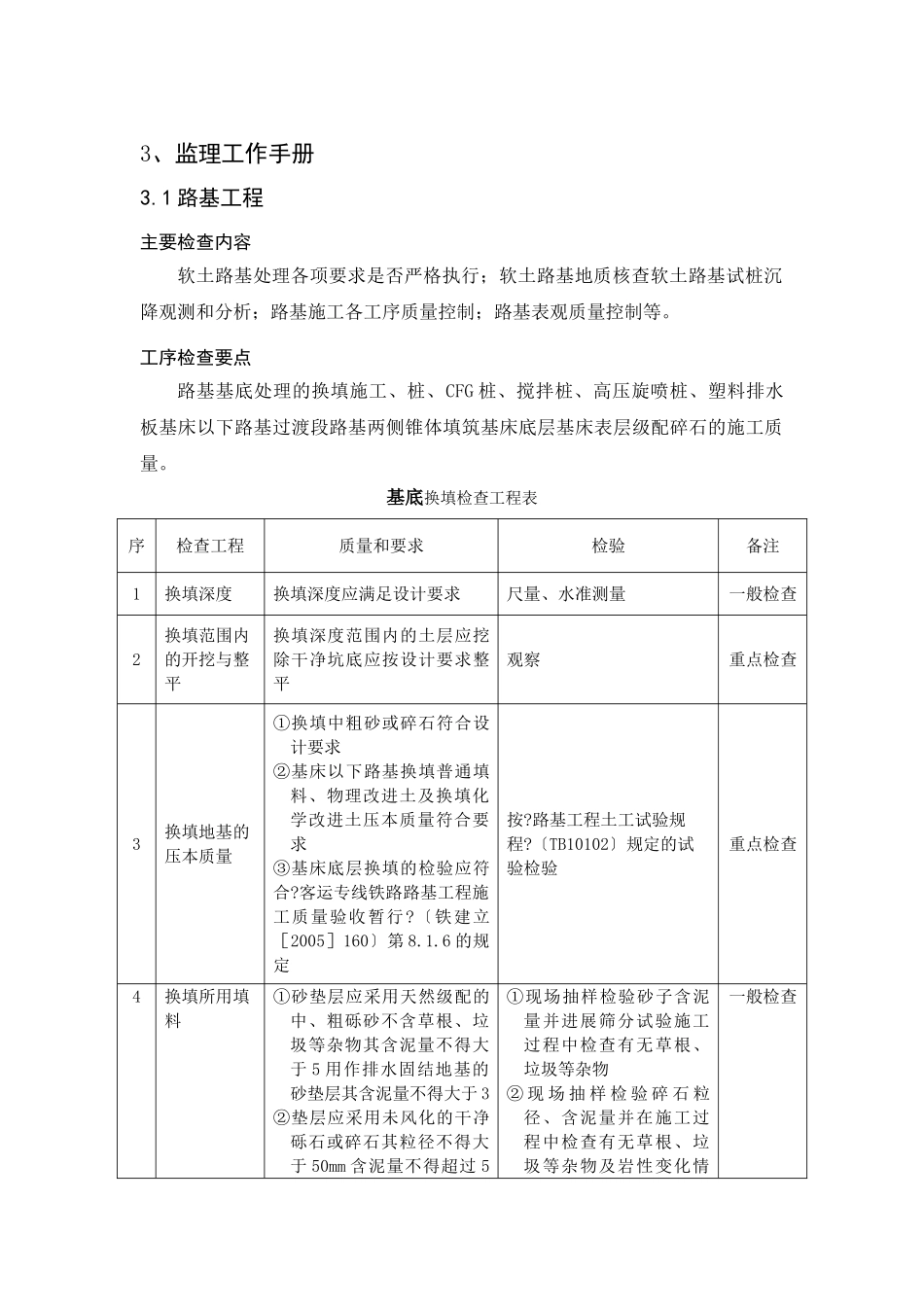

3、监理工作手册3.1路基工程主要检查内容软土路基处理各项要求是否严格执行；软土路基地质核查软土路基试桩沉降观测和分析；路基施工各工序质量控制；路基表观质量控制等。工序检查要点路基基底处理的换填施工、桩、CFG桩、搅拌桩、高压旋喷桩、塑料排水板基床以下路基过渡段路基两侧锥体填筑基床底层基床表层级配碎石的施工质量。基底换填检查工程表序检查工程质量和要求检验备注1换填深度换填深度应满足设计要求尺量、水准测量一般检查2换填范围内的开挖与整平换填深度范围内的土层应挖除干净坑底应按设计要求整平观察重点检查3换填地基的压本质量①换填中粗砂或碎石符合设计要求②基床以下路基换填普通填料、物理改进土及换填化学改进土压本质量符合要求③基床底层换填的检验应符合?客运专线铁路路基工程施工质量验收暂行?〔铁建立［2005］160〕第8.1.6的规定按?路基工程土工试验规程?〔TB10102〕规定的试验检验重点检查4换填所用填料①砂垫层应采用天然级配的中、粗砾砂不含草根、垃圾等杂物其含泥量不得大于5用作排水固结地基的砂垫层其含泥量不得大于3②垫层应采用未风化的干净砾石或碎石其粒径不得大于50mm含泥量不得超过5①现场抽样检验砂子含泥量并进展筛分试验施工过程中检查有无草根、垃圾等杂物②现场抽样检验碎石粒径、含泥量并在施工过程中检查有无草根、垃圾等杂物及岩性变化情一般检查序检查工程质量和要求检验备注且不含草根、垃圾等杂物③换填普通填料种类、质量应符合设计要求④换填物理改进土掺料应符合设计要求⑤换填化学改进土种类及技术条件应符合设计要求况③填筑前对取土常填料进展取样检验；填筑时对运至现场的填料进展检验④外掺中粗沙的检验同上第①条规定；外掺砂类土、碎石土的检验同上第③条规定⑤填筑前对取土常填料进展取样检验；填筑时对运至现场的填料进展检验。检查每批的消费检验和合格证并在料场的五个不同部位等量取样总计取样不小于12kg按有关规定的试验进展试验检验CFG桩的检查工程表序检查工程质量和要求检验备注1进场原材料检测①水泥：袋装水泥200t为一批散装水泥500t为一批②粗细骨料：400m3为一批③粉煤灰：120t为一批④钢筋：60t为一批试验检测一般检查2桩机就位桩位偏向≤5cm尺量一般检查3振动沉沉至设计标高测绳量测一般检查4混合料配制按施工配合比拌制拌制时间不得少于2min计量、读表一般检查5混合料坍落度坍落度控制在60～80mm坍落度筒检测重点检查6灌注拌和料向内一次投放混合料混合料灌至钢料口齐平。投料后留振5～10s观察、读表一般检查7振动拔拔速率应匀速控制拔时速度一般控制在0.8～1.0m/min拔过程中不允许反插程度仪观测一般检查8空中加料在拔过程中空中加料不允许停拔再投料拔至桩顶观察一般检查序检查工程质量和要求检验备注9单桩灌料量不少于设计灌料量全部检查计量一般检查10CFG桩混合料强度每台班做一组〔3块〕试块进展28天养护试件抗压强度检验试验检测重点检查11CFG桩的数量、布桩形式按设计桩间距和布桩形式布置测量重点检查12桩位〔纵横向〕允许偏向50mm尺量一般检查13桩体垂直度允许偏向1经纬仪或吊线测钻杆倾斜度一般检查14桩体有效直径有小于设计值开挖100cm深度尺量检查一般检查15CFG桩桩身质量28天后按10频率进展检测桩身完好性I类桩90以上无Ⅲ类桩小应变试验一般检查16CFG桩单桩承载力28天后按2‰频率进展承载力试验承载力应符合设计要求单桩荷载试验重点检查基床以下路基的检查工程表序检查工程质量和要求检验备注1路基填筑①测量放样放出路基中线和坡脚线②不同填料应选取有代表性的地段作为试验段进展摊铺压实工艺试验确定施工工艺参数〔压实厚度、碾压遍数、含水率〕③路堤填筑前应作好路基两侧排水填筑施工不得污染农田和环境④填料中碎石粒径不得大于15cm⑤路堤浸水部分应采用水稳性高的渗水性材料填筑严禁填筑易风化的软岩石⑥路基填筑每个区段的长度应根据使用机械的才能、数量确定一般宜在200m以上或以构造物为界⑦不同性质的填料应分别填筑不得混填每一摊铺层填料中的粗细料应摊铺均匀不应有粗集料或细集料窝。较大粒径石块不应集中石块间的空隙应用较小碎石、石屑等材料填充实并使层厚均匀...
