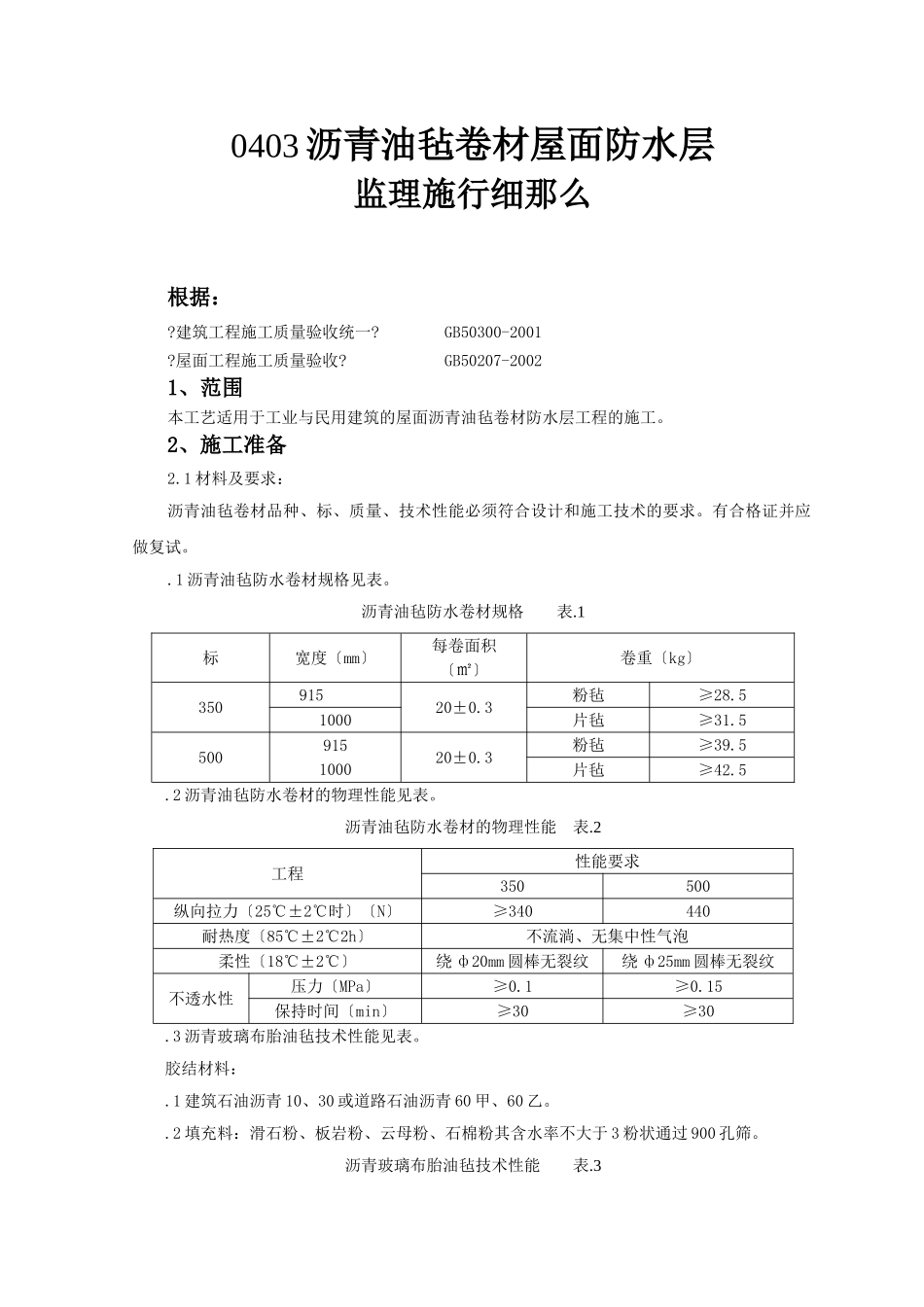

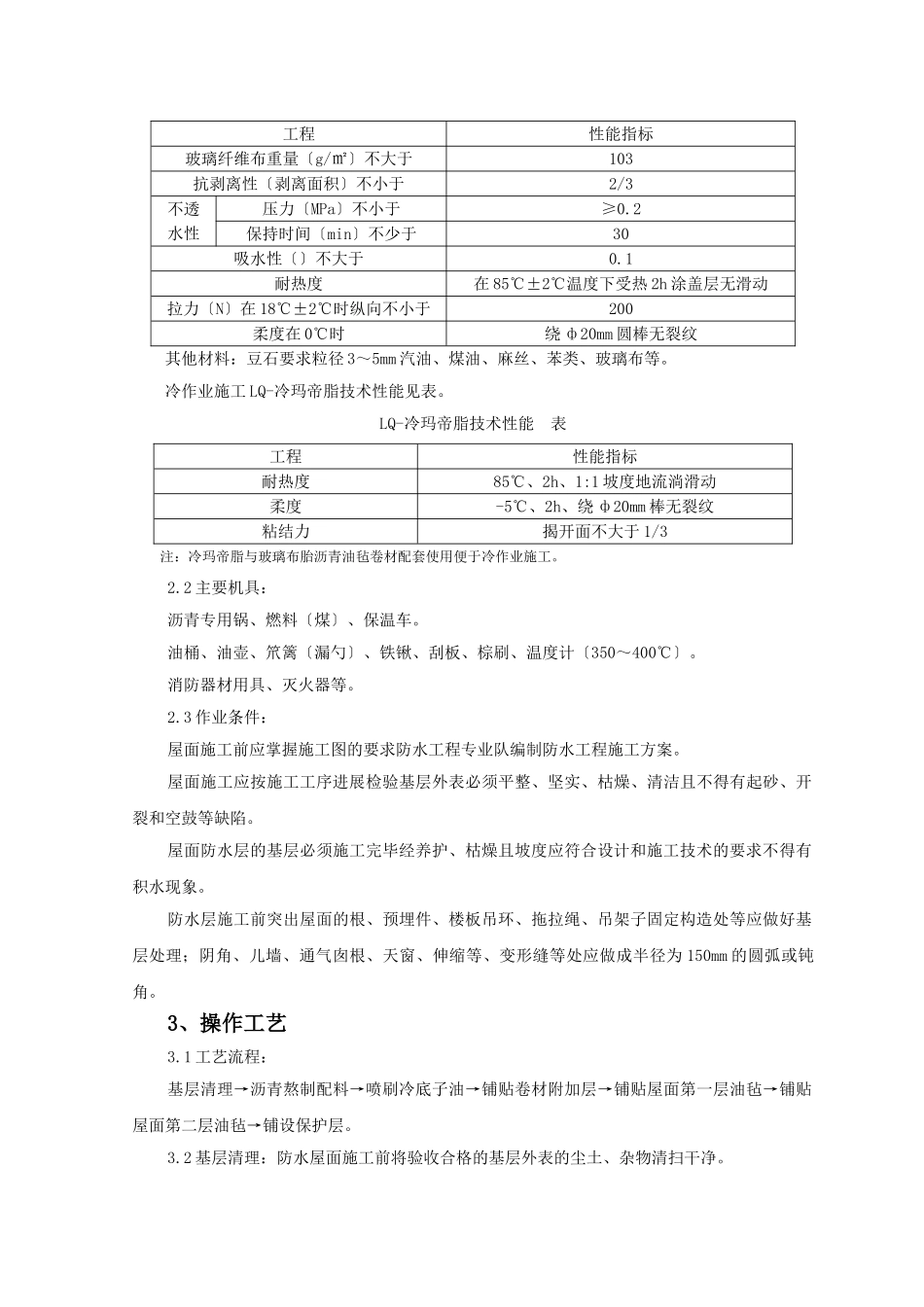

0403沥青油毡卷材屋面防水层监理施行细那么根据：?建筑工程施工质量验收统一?GB50300-2001?屋面工程施工质量验收?GB50207-20021、范围本工艺适用于工业与民用建筑的屋面沥青油毡卷材防水层工程的施工。2、施工准备2.1材料及要求：沥青油毡卷材品种、标、质量、技术性能必须符合设计和施工技术的要求。有合格证并应做复试。.1沥青油毡防水卷材规格见表。沥青油毡防水卷材规格表.1标宽度〔mm〕每卷面积〔㎡〕卷重〔kg〕35091520±0.3粉毡≥28.51000片毡≥31.5500915100020±0.3粉毡≥39.5片毡≥42.5.2沥青油毡防水卷材的物理性能见表。沥青油毡防水卷材的物理性能表.2工程性能要求350500纵向拉力〔25℃±2℃时〕〔N〕≥340440耐热度〔85℃±2℃2h〕不流淌、无集中性气泡柔性〔18℃±2℃〕绕ф20mm圆棒无裂纹绕ф25mm圆棒无裂纹不透水性压力〔MPa〕≥0.1≥0.15保持时间〔min〕≥30≥30.3沥青玻璃布胎油毡技术性能见表。胶结材料：.1建筑石油沥青10、30或道路石油沥青60甲、60乙。.2填充料：滑石粉、板岩粉、云母粉、石棉粉其含水率不大于3粉状通过900孔筛。沥青玻璃布胎油毡技术性能表.3工程性能指标玻璃纤维布重量〔g/㎡〕不大于103抗剥离性〔剥离面积〕不小于2/3不透水性压力〔MPa〕不小于≥0.2保持时间〔min〕不少于30吸水性〔〕不大于0.1耐热度在85℃±2℃温度下受热2h涂盖层无滑动拉力〔N〕在18℃±2℃时纵向不小于200柔度在0℃时绕ф20mm圆棒无裂纹其他材料：豆石要求粒径3～5mm汽油、煤油、麻丝、苯类、玻璃布等。冷作业施工LQ-冷玛帝脂技术性能见表。LQ-冷玛帝脂技术性能表工程性能指标耐热度85℃、2h、1:1坡度地流淌滑动柔度-5℃、2h、绕ф20mm棒无裂纹粘结力揭开面不大于1/3注：冷玛帝脂与玻璃布胎沥青油毡卷材配套使用便于冷作业施工。2.2主要机具：沥青专用锅、燃料〔煤〕、保温车。油桶、油壶、笊篱〔漏勺〕、铁锹、刮板、棕刷、温度计〔350～400℃〕。消防器材用具、灭火器等。2.3作业条件：屋面施工前应掌握施工图的要求防水工程专业队编制防水工程施工方案。屋面施工应按施工工序进展检验基层外表必须平整、坚实、枯燥、清洁且不得有起砂、开裂和空鼓等缺陷。屋面防水层的基层必须施工完毕经养护、枯燥且坡度应符合设计和施工技术的要求不得有积水现象。防水层施工前突出屋面的根、预埋件、楼板吊环、拖拉绳、吊架子固定构造处等应做好基层处理；阴角、儿墙、通气囱根、天窗、伸缩等、变形缝等处应做成半径为150mm的圆弧或钝角。3、操作工艺3.1工艺流程：基层清理→沥青熬制配料→喷刷冷底子油→铺贴卷材附加层→铺贴屋面第一层油毡→铺贴屋面第二层油毡→铺设保护层。3.2基层清理：防水屋面施工前将验收合格的基层外表的尘土、杂物清扫干净。3.3沥青熬制配料：沥青熬制：先将沥青破成碎块放入沥青锅中逐渐均匀加热加热过程中随时搅拌熔化后用笊篱〔漏勺〕及时捞清杂物熬至脱水无泡沫时进展测温建筑石油沥青熬制温度应不高于240℃使用温度不低于190℃。冷底子油配制：熬制的沥青装入容器内冷却至110℃缓慢注入汽油随注入随搅拌使其全部溶解为止配合比〔重量比〕为汽油70、石油沥青30。沥青玛帝脂配制：按照?屋面工程技术?附录A中的规定执行沥青玛帝脂配合成分必须由试验室经试验确定配料每班应检查玛帝脂耐热度和柔韧性。3.4喷刷冷底子油：沥青油毡卷材防水屋面在粘贴卷材前应将基层外表清理干净喷刷冷底子油大面喷刷前应钭边角、根、雨水口等处先喷刷一遍然后大面积喷第一遍待第一遍涂刷冷底油枯燥后再喷刷第二遍要求喷刷均匀无漏底枯燥前方可辅粘卷材。3.5铺贴卷材附加层：沥青油毡卷材屋面在儿墙、檐沟墙、天窗壁、变形缝、烟囱根、道根与屋面的交接处及檐口、天沟、斜沟、雨水口、屋脊等部位按设计要求先做卷材附加层各部位构造见图～图3.5.1混凝土墙卷材泛水收头1封材料；2附加层；3防水层；4金属、合成高分子盖板；5水泥钉图3.5.2檐沟1防水层；2附加层；3水泥钉；4封材料图3.5.3檐沟卷材收头1钢压条2水泥钉3防水层4附加层5封材料图3.5.4横式水落口1防水层2附加层3封材料4水落口图3.5.5卷材泛水收头图3.5.6砖墙卷材泛水收头1附加层2防水层3压顶4防水处理1封材料2...
