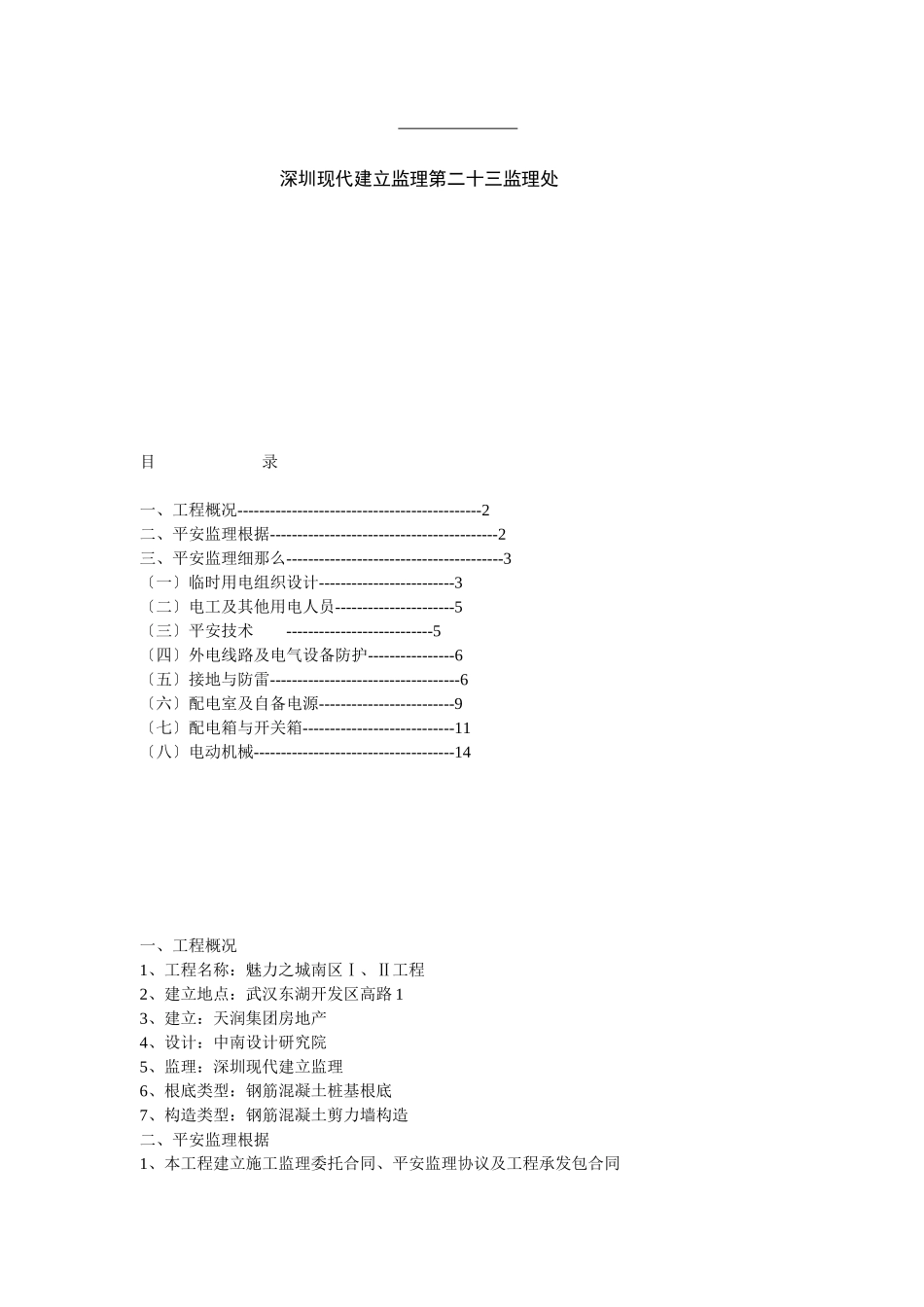

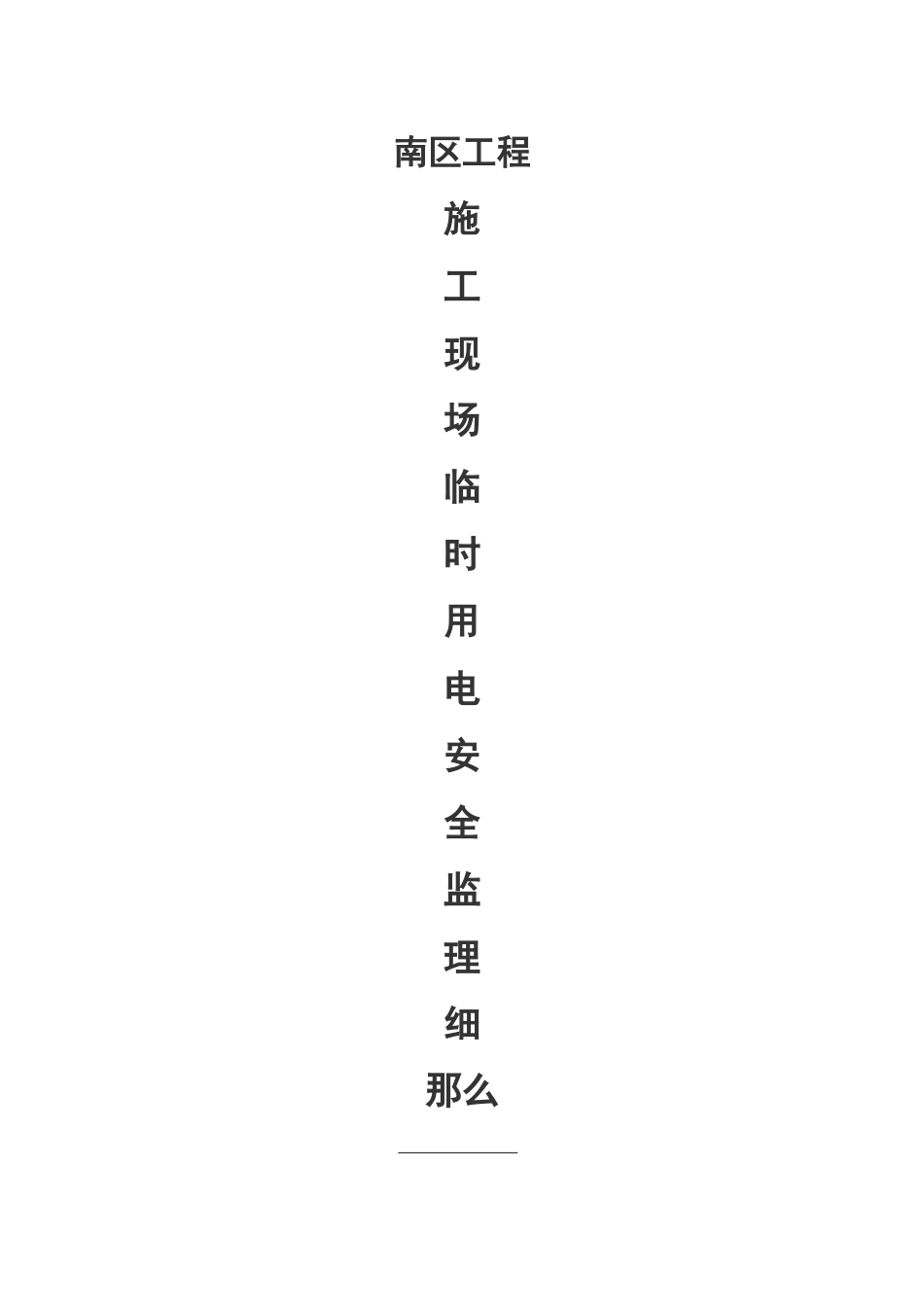

南区工程施工现场临时用电安全监理细那么深圳现代建立监理第二十三监理处目录一、工程概况---------------------------------------------2二、平安监理根据------------------------------------------2三、平安监理细那么----------------------------------------3〔一〕临时用电组织设计-------------------------3〔二〕电工及其他用电人员----------------------5〔三〕平安技术---------------------------5〔四〕外电线路及电气设备防护----------------6〔五〕接地与防雷-----------------------------------6〔六〕配电室及自备电源-------------------------9〔七〕配电箱与开关箱----------------------------11〔八〕电动机械-------------------------------------14一、工程概况1、工程名称：魅力之城南区Ⅰ、Ⅱ工程2、建立地点：武汉东湖开发区高路13、建立：天润集团房地产4、设计：中南设计研究院5、监理：深圳现代建立监理6、根底类型：钢筋混凝土桩基根底7、构造类型：钢筋混凝土剪力墙构造二、平安监理根据1、本工程建立施工监理委托合同、平安监理协议及工程承发包合同4m;○3施工现场机动车道与外电架空线路〔1KV以下〕穿插时架空线路垂点与路面最小间隔不得小于6m;○4起重机与外电架空线路〔1KV以下〕边线垂直方向和程度方向最小间隔不得小于1.5m;○5施工现场开挖沟槽边缘与埋地电缆沟槽边缘最小间隔不得小于0.5m;○6当平安间隔达不到要求时必须采取绝缘隔离防火措施并悬挂醒目的警告标志。外防护设施宜采用木、竹或其他绝缘材料搭设不宜采用钢等金属材料搭设防护设施的警告标志必须昼、均醒目可见。防护设施与外电线路〔≤10KV〕之间的平安间隔不应小于1.7m；2、电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质；3、电气设备设置场所应防止物体打击和机械损伤；〔五〕接地与防雷1、一般规定○1施工现场与外电线路共同用同一供电系统时电气设备的接地、接零保护应与外电线路一致；○2在专用变压器三相五线制供电TN-S接地系统中电气设备的金属外壳须与PE线相连；假如进展为三相四线制N线必须通过总RCDE线必须由电源进线零线重复接地处或总RCD电源侧零线处引出形成部分TN-S系统；通过总RCD的N线和PE线之间不得做电气连接；重复接地线要与PE线连接不得与N线相连接；PE线的规格：S≤16(5mm2),16mm2＜S≤35mm2(16mm2),S＞35mm2(S/2)○3相线、N线、PE线颜色标记：相线L1(A)/L2(B)/L3(C)相序为N线为淡蓝色PE线为g/y双色线。2、保护接零○1TN系统的以下电气设备不带电部分做保护接零：1〕电机、变压器、电气、照具、手持电开工具的金属外壳；2〕电气设备传动装置的金属部件；3〕配电柜与控制柜的金属框架；4〕配电装置的金属箱体、框架及靠近带电部分的金属围栏和金属门；5〕电力线路的保护、钢索、起重机底座和轨道、滑升模板的金属操作平台等；6〕电力线路杆塔上的开关、电容器等电气装置的金属外壳及支架；7〕潮湿或条件特别恶劣施工现场的电气设备必须采用保护接零；○2TN系统的以下电气设备不带电部分可以不做保护接零：1〕在木质、沥青等不良导电地坪枯燥房间内、380v及以下电压的电气装置金属外壳；2〕安装在配电柜、控制柜金属框架和配电箱的金属箱体上且与其可靠电气连接的电气测量仪表、CT及电器金属外壳；3、接地○1超过100KVA的电力变压器或发电机工作接地电阻不得超过4Ω不超过100KVA的电力变压器或发电机工作接地电阻不得超过10Ω；○2TN系统中PE线在配电室、总配电箱以及配电系统的中间处和末端处都要做重复接地；每一处接地的接地电阻不得大于10Ω；在工作接地电阻允许到达10Ω的电力系统中重复接地的等效电阻不得大于10Ω；○3接地装置：1〕不得用铝导体做接地极和接地母线；2〕不得用螺纹钢做接地极；3〕接地母线应用2根及以上并联连接；4〕接地极可以用角钢〔δ≥4mm〕、钢〔δ≥3.5mm〕、光面圆钢〔φ≥4mm〕；4、防雷○1施工现场内的起重机、井字架、龙门架以及钢脚手架和正在施工的在建工程的金属构造当在现场防雷接闪器保护范围以外时按规定安装防雷装置〔宁波地区年平均雷暴日为40d/a高度≥32m的高架设施和机械设备均需要安装防雷装置...
