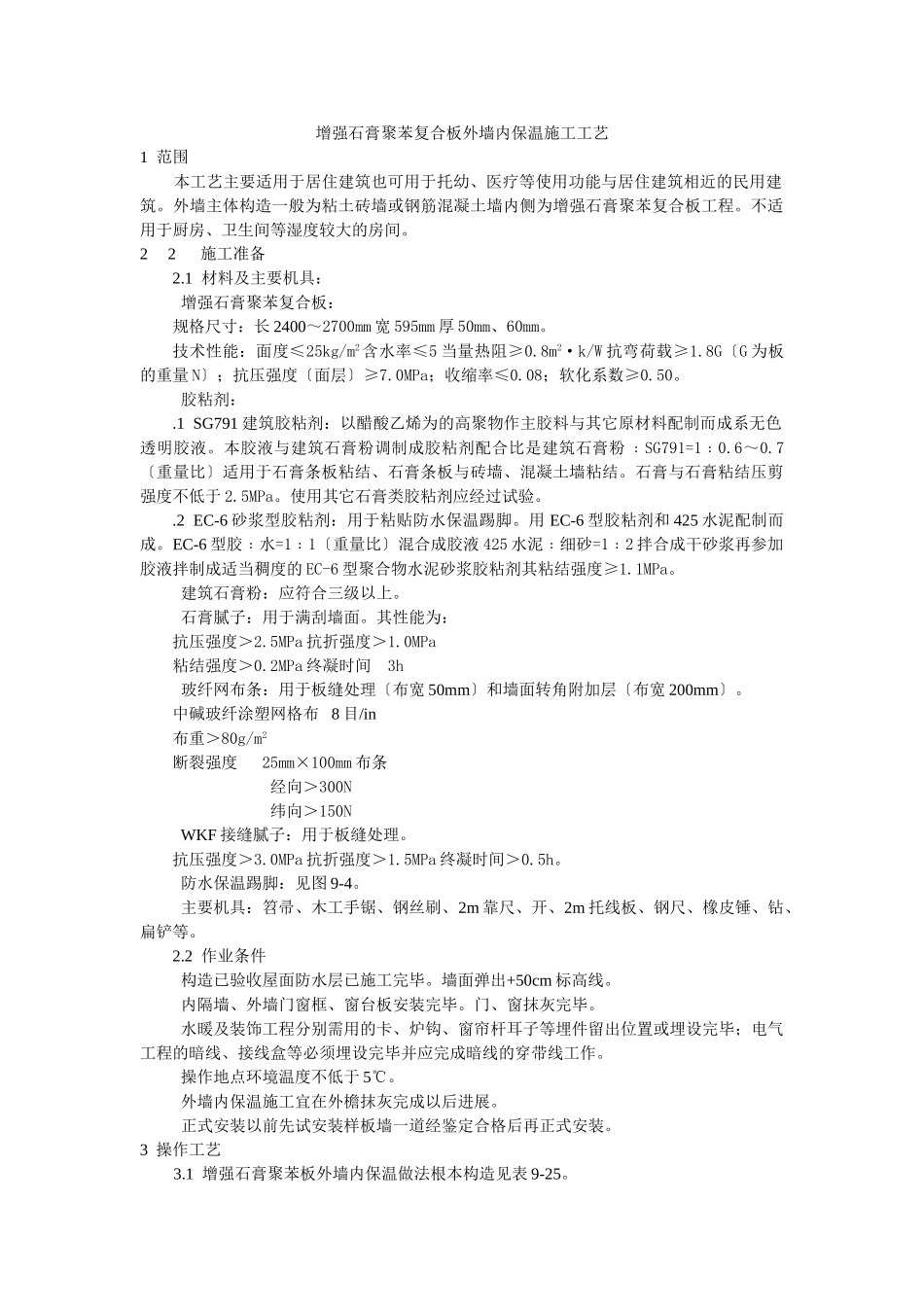

增强石膏聚苯复合板外墙内保温施工工艺1范围本工艺主要适用于居住建筑也可用于托幼、医疗等使用功能与居住建筑相近的民用建筑。外墙主体构造一般为粘土砖墙或钢筋混凝土墙内侧为增强石膏聚苯复合板工程。不适用于厨房、卫生间等湿度较大的房间。22施工准备2.1材料及主要机具：增强石膏聚苯复合板：规格尺寸：长2400～2700mm宽595mm厚50mm、60mm。技术性能：面度≤25kg/m2含水率≤5当量热阻≥0.8m2·k/W抗弯荷载≥1.8G〔G为板的重量N〕；抗压强度〔面层〕≥7.0MPa；收缩率≤0.08；软化系数≥0.50。胶粘剂：.1SG791建筑胶粘剂：以醋酸乙烯为的高聚物作主胶料与其它原材料配制而成系无色透明胶液。本胶液与建筑石膏粉调制成胶粘剂配合比是建筑石膏粉﹕SG791=1﹕0.6～0.7〔重量比〕适用于石膏条板粘结、石膏条板与砖墙、混凝土墙粘结。石膏与石膏粘结压剪强度不低于2.5MPa。使用其它石膏类胶粘剂应经过试验。.2EC-6砂浆型胶粘剂：用于粘贴防水保温踢脚。用EC-6型胶粘剂和425水泥配制而成。EC-6型胶﹕水=1﹕1〔重量比〕混合成胶液425水泥﹕细砂=1﹕2拌合成干砂浆再参加胶液拌制成适当稠度的EC-6型聚合物水泥砂浆胶粘剂其粘结强度≥1.1MPa。建筑石膏粉：应符合三级以上。石膏腻子：用于满刮墙面。其性能为：抗压强度＞2.5MPa抗折强度＞1.0MPa粘结强度＞0.2MPa终凝时间3h玻纤网布条：用于板缝处理〔布宽50mm〕和墙面转角附加层〔布宽200mm〕。中碱玻纤涂塑网格布8目/in布重＞80g/m2断裂强度25mm×100mm布条经向＞300N纬向＞150NWKF接缝腻子：用于板缝处理。抗压强度＞3.0MPa抗折强度＞1.5MPa终凝时间＞0.5h。防水保温踢脚：见图9-4。主要机具：笤帚、木工手锯、钢丝刷、2m靠尺、开、2m托线板、钢尺、橡皮锤、钻、扁铲等。2.2作业条件构造已验收屋面防水层已施工完毕。墙面弹出+50cm标高线。内隔墙、外墙门窗框、窗台板安装完毕。门、窗抹灰完毕。水暖及装饰工程分别需用的卡、炉钩、窗帘杆耳子等埋件留出位置或埋设完毕；电气工程的暗线、接线盒等必须埋设完毕并应完成暗线的穿带线工作。操作地点环境温度不低于5℃。外墙内保温施工宜在外檐抹灰完成以后进展。正式安装以前先试安装样板墙一道经鉴定合格后再正式安装。3操作工艺3.1增强石膏聚苯板外墙内保温做法根本构造见表9-25。基本构造表9-25外墙内保温做法构造示意空气层复合保温层钢筋混凝土墙或普通粘土砖墙〔1〕厚20mm〔2〕50mm60mm〔3〕3.2工艺流程：结构墙面清理↓分档、弹线↓配板、修补↓标出卡、炉钩等埋件位置↓墙面贴饼↓稳接线盒安卡、埋件等↓安装防水保温踢脚板↓安装复合板↓板缝及阴、角处理↓板面装修3.3施工要点构造墙面清理：凡凸出墙面20mm的砂浆块、混凝土块必须剔除并扫净墙面。分档、弹线：.1以门窗洞口边为基准向两边按板宽600mm分档。.2按保温层的厚度在墙、顶上弹出保温墙面的边线。按防水保温踢脚层的厚度在地面上弹出防水保温踢脚面的边线并在墙面上弹出踢脚的上口线。.3按图9-5所示位置划出贴饼点位置。配板、修补：按分档配板。复合保温板的长度略小于顶板到踢脚上口的净高尺寸。计算并量测门窗洞口上部及窗口下部的保温板尺寸并按此尺寸配板。当保温板与墙的长度不相适应时应将局部保温板预先拼接加宽〔或锯窄〕成适宜的宽度并放置在阴角处。有缺陷的板应修补。墙面贴饼：贴饼如下：.1在贴饼位置用钢丝刷刷出直径不少于100mm的干净面并浇水润湿刷一道107胶水泥素浆。.2检查墙面的平整、垂直找规矩贴饼并在需设置埋件处亦做出200mm×200mm的灰饼。.3冲筋材料为1﹕3水泥砂浆灰饼大小为ф100mm厚度以保证空气层厚度〔20mm左右〕为准。稳接线盒安卡、埋件：安装电气接线盒时接线盒高出冲筋面不得大于复合板的厚度且要稳结实。粘贴防水保温踢脚板：.1在踢脚板内侧上下口处各按200～300mm间距布设EC-6砂浆胶粘剂粘结点同时在踢脚板底面及相邻的已粘贴上墙的踢脚板侧面满刮胶粘剂。.2按线粘贴踢脚板粘贴时用橡皮锤敲振使踢脚板贴实挤实拼头缝并将挤出的胶粘剂随时清理干净。.3粘贴时要保证踢脚板上口平板面垂直保证踢脚板与构造墙间的空气层为10mm左右。安装复合板：.1将接线盒、卡、埋件的位置准确地翻样到板...
