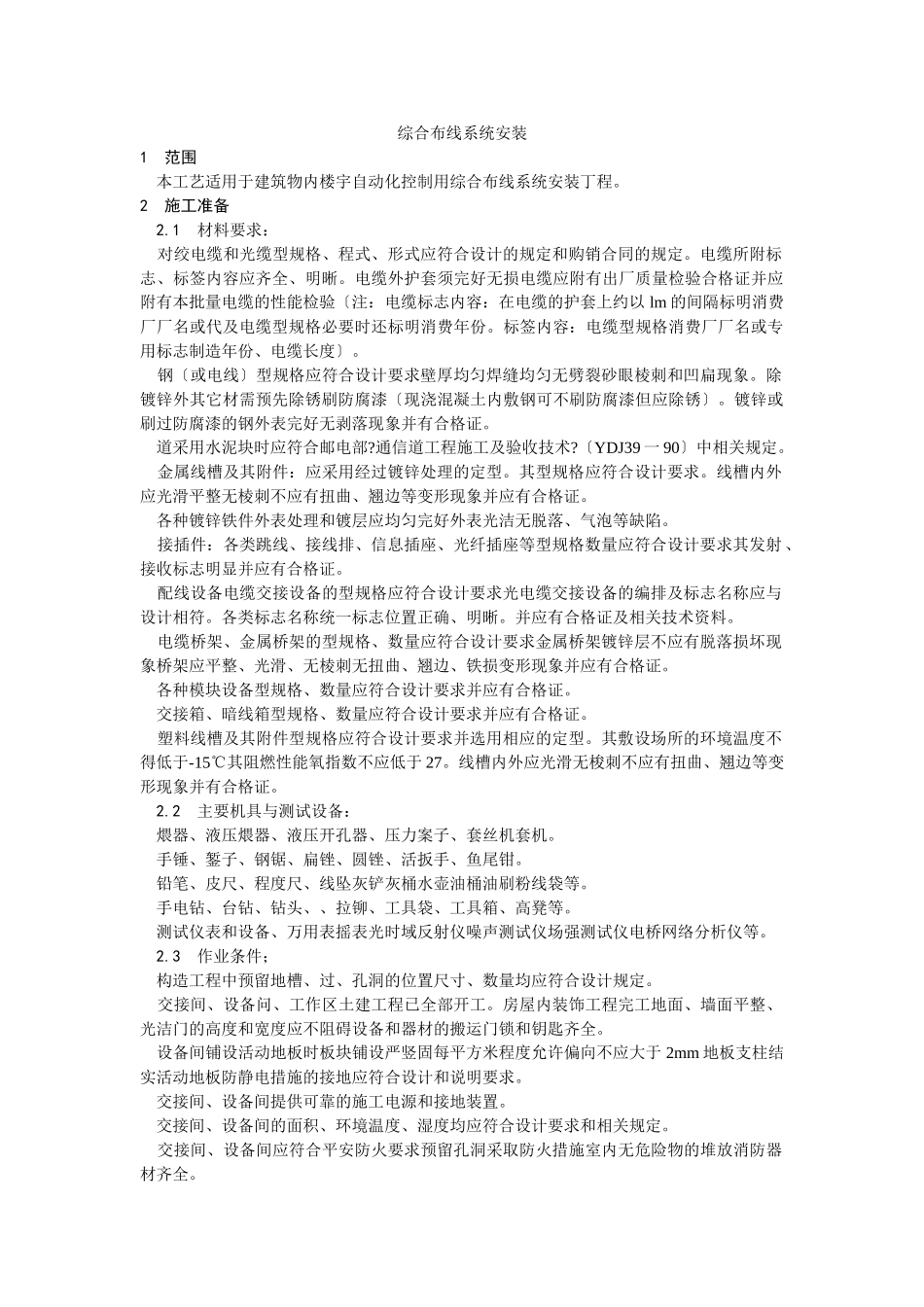

综合布线系统安装1范围本工艺适用于建筑物内楼宇自动化控制用综合布线系统安装丁程。2施工准备2.1材料要求：对绞电缆和光缆型规格、程式、形式应符合设计的规定和购销合同的规定。电缆所附标志、标签内容应齐全、明晰。电缆外护套须完好无损电缆应附有出厂质量检验合格证并应附有本批量电缆的性能检验〔注：电缆标志内容：在电缆的护套上约以lm的间隔标明消费厂厂名或代及电缆型规格必要时还标明消费年份。标签内容：电缆型规格消费厂厂名或专用标志制造年份、电缆长度〕。钢〔或电线〕型规格应符合设计要求壁厚均匀焊缝均匀无劈裂砂眼棱刺和凹扁现象。除镀锌外其它材需预先除锈刷防腐漆〔现浇混凝土内敷钢可不刷防腐漆但应除锈〕。镀锌或刷过防腐漆的钢外表完好无剥落现象并有合格证。道采用水泥块时应符合邮电部?通信道工程施工及验收技术?〔YDJ39一90〕中相关规定。金属线槽及其附件：应采用经过镀锌处理的定型。其型规格应符合设计要求。线槽内外应光滑平整无棱刺不应有扭曲、翘边等变形现象并应有合格证。各种镀锌铁件外表处理和镀层应均匀完好外表光洁无脱落、气泡等缺陷。接插件：各类跳线、接线排、信息插座、光纤插座等型规格数量应符合设计要求其发射、接收标志明显并应有合格证。配线设备电缆交接设备的型规格应符合设计要求光电缆交接设备的编排及标志名称应与设计相符。各类标志名称统一标志位置正确、明晰。并应有合格证及相关技术资料。电缆桥架、金属桥架的型规格、数量应符合设计要求金属桥架镀锌层不应有脱落损坏现象桥架应平整、光滑、无棱刺无扭曲、翘边、铁损变形现象并应有合格证。各种模块设备型规格、数量应符合设计要求并应有合格证。交接箱、暗线箱型规格、数量应符合设计要求并应有合格证。塑料线槽及其附件型规格应符合设计要求并选用相应的定型。其敷设场所的环境温度不得低于-15℃其阻燃性能氧指数不应低于27。线槽内外应光滑无梭刺不应有扭曲、翘边等变形现象并有合格证。2.2主要机具与测试设备：煨器、液压煨器、液压开孔器、压力案子、套丝机套机。手锤、錾子、钢锯、扁锉、圆锉、活扳手、鱼尾钳。铅笔、皮尺、程度尺、线坠灰铲灰桶水壶油桶油刷粉线袋等。手电钻、台钻、钻头、、拉铆、工具袋、工具箱、高凳等。测试仪表和设备、万用表摇表光时域反射仪噪声测试仪场强测试仪电桥网络分析仪等。2.3作业条件；构造工程中预留地槽、过、孔洞的位置尺寸、数量均应符合设计规定。交接间、设备问、工作区土建工程已全部开工。房屋内装饰工程完工地面、墙面平整、光洁门的高度和宽度应不阻碍设备和器材的搬运门锁和钥匙齐全。设备间铺设活动地板时板块铺设严竖固每平方米程度允许偏向不应大于2mm地板支柱结实活动地板防静电措施的接地应符合设计和说明要求。交接间、设备间提供可靠的施工电源和接地装置。交接间、设备间的面积、环境温度、湿度均应符合设计要求和相关规定。交接间、设备间应符合平安防火要求预留孔洞采取防火措施室内无危险物的堆放消防器材齐全。3操作工艺3.1工艺流程：器材检验→路敷设→盒箱稳注→设备安装→线缆敷设→线缆终端安装→系统调试→开工核验3.2器材检验：施工前应对所用器材进展外观检验检查其型现格、数量、标志、标签、合格证、技术资料有关器材的电气性能、机械性能、使用功能及有关特殊要求应符合设计规定。电缆电气性能抽样测试应符合出厂检验要求及相关规定。光纤特性测试应符合出厂检验要求及相关规定。注：有关器材检验详细要求请参见?建筑与建筑群综合布线系统工程施工及验收?CECS：97相关部。3.3路敷设：金属或阻燃型硬质〔PVC〕塑料暗敷设要求：暗配宜采用金属或阻燃型硬质〔PVC〕塑料预埋在墙体中间的暗内径不宜超过50mm楼板中的暗内径直为15～25mm。直线布30m处应设置拉线盒或接线箱。暗配的转弯角度应大于90°在途径上每根暗的转弯角度不得多于二个并不应有S弯出现在弯曲布时每间隔15m处应设置暗拉线盒或接线箱。暗配转弯的弯曲半径不应小于该外径的6倍如暗外径大于50mm时不应小于l0倍。金属和阻燃硬质塑料详细施工工艺请按有关章节进展施工。金属线槽地面暗敷设要求：在建筑物中预埋线槽可根据其尺寸不同...
